Lämmitettävät näytelinjat
Sähkölämmitteiset näytelinjapaketit sulanapitoon ja lämpötilan ylläpitoon. Sovelluksia ovat mm. impulssi-, näyte- ja prosessilinjat.
Hyväksytty käytettäväksi tavanomaisilla (ei-luokitelluilla) alueilla ja räjähdysvaarallisissa ympäristöissä ATEX-direktiivin ja IEC Ex Schemen mukaisesti.
Asennuksessa voidaan käyttää sopivaa taivutustyökalua, joka on tilattavissa erikseen.
Kysy lisää ja pyydä tarjous asiakaspalvelustamme
Tekniset tiedot
Tekniset tiedot
Esimerkki:
SE 12 F 1 63 7 ATP 1 M
= Yksittäinen putki, 12mm, 316L saumaton, 1 putki, HTSX 18w/m, OJ/Fluoropolymeeri, Musta perusmalli, 1mm seinämävahvuus, Metrinen

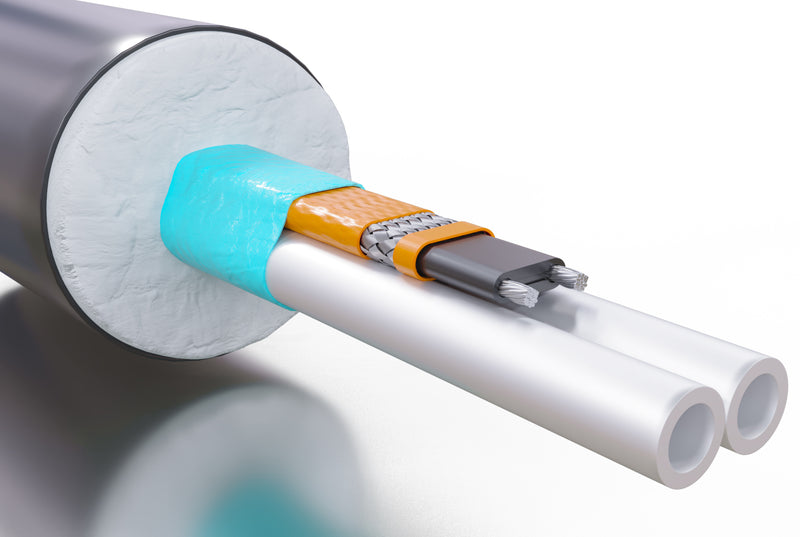

TubeTrace® electrically heat traced bundle -näytelinjapaketin rakenne muodostuu näistä vaihtoehdoista:
| Rakennetyyppi: | Putken halkaisija (O.D.): | Putken materiaali: |
| SE = yksittäinen putki ME = useampi putki |
6 = 6 mm 8 = 8 mm 10 = 10 mm 12 = 12 mm |
A = 316L SS hitsattu As = 316Ti SS hitsattu B = B68 kupari C = PFA Teflon* D = Monel* E = Titaani F = 316L SS saumaton Fs = 316Ti SS saumaton G = 304 SS hitsattu H = 304 SS saumaton J = Hastaloy C276 metalliseos K = 825 metalliseos M = FEP Teflon* P = Polyeteeni T = PTFE Teflon* X = Special |
| Putkien määrä: | Lämmityskaapeli: | Lämmityskaapelin tyyppi: |
| 1 = 1 2 = 2 3 = 3 4 = 4 |
41 = BSX 9 W/m 230V 43 = BSX 15 W/m 230V 45 = BSX 25 W/m 230V 47 = BSX 32 W/m 230V 61 = HTSX 9 W/m 230V 63 = HTSX 18 W/m 230V 65 = HTSX 27 W/m 230V 67 = HTSX 37 W/m 230V 69 = HTSX 48 W/m 230V 71 = HTSX 64 W/m 230V 91 = VSX-HT 16 W/m 230V 93 = VSX-HT 33 W/m 230V 95 = VSX-HT 49 W/m 230V 97 = VSX-HT 66 W/m 230V Tehoa rajoittavat mallit: 51 = HPT 14W/m 230V 53 = HPT 28W/m 230V 55 = HPT 42W/m 230V 57 = HPT 57W/m 230V |
1 = BN (vain HPT) 3 = OJ (vain BSX) 7 = OJ/Fluoropolymeeri 8 = Division 1 hyväksytty |
| Näytelinjan ulkovaippa: | Näytelinjan seinämävahvuus: | M tai I: |
| ATP = musta perusmalli TPU = uretaanilla varustettu materiaali |
030 = .030 tuumaa 032 = .030 tuumaa 035 = .030 tuumaa 040 =** .030 tuumaa 047 = .030 tuumaa 049 = .030 tuumaa 062 =** .030 tuumaa 065 = .030 tuumaa 1 = 1 mm 1.5 = 1.5 mm |
(M) Metrinen tai (I) tuumainen |
Näytelinjoissa käytettävät lämmityskaapelit:
HTSX itsesäätyvä lämpökaapeli jota käytetään höyrypurkausten lämpötilalle altistuvissa paikoissa. Putken lämpötila-alue: 5 °C – 121 °C. Ympäristön lämpötila enintään: 250 °C
BSX itsesäätyvä lämökaapeli jota käytetään veden sulanapitoon ja matalan lämpötilan ylläpitoon. Putken lämpötila-alue: 5 °C – 65 °C. Ympäristön lämpötila enintään: 85 °C
VSX-HT itsesäätyvä lämpökaapeli jota käytetään paikoissa, joissa korkean lämpötilan altistus on tärkeää. Putken lämpötila-alue: 5 °C – 200 °C. Ympäristön lämpötila enintään: 250 °C
HPT tehoa rajoittava lämpökaapeli korkean lämpötilan ylläpitoon. Käytetään myös sulanapitoon paikoissa, joissa korkean lämpötilan kestoisuus on tärkeää. Tehoa rajoittavat HPT-kaapelit ovat paras valinta enintään 204 °C:n lämpötilan ylläpitoon. Putken lämpötila-alue: 5 °C – 204 °C. Ympäristön lämpötila enintään: 260 °C
Mukautetut, jatkuviin mittauksiin perustuvat menetelmät ja analysaattoriniput. Monissa analysaattorisovelluksissa on erikoisputkivaatimuksia. Thermon voi toimittaa ne kaikki instrumentti-putkinipuissa. Esimerkkejä saatavilla olevista putkimateriaaleista ja -pinnoitteista:
- Fluoropolymeeriputki, ruostumaton teräs 316 ja 304, hitsattu tai saumaton, Monel*, titaani, Inconel* 825 ja Alloy 20 ovat kaikki heti saatavilla.
- Erikseen on tilattavissa ruostumattomia teräsputkia myös sähkökiillotettuina (EP), kemiallisesti passivoituina (CP) ja varustettuina performance coating -pinnoitteilla, kuten SilcoNertillä*
- Kaksoiskerrosputket tai moninkertaiset putkimateriaalit voidaan toimittaa niputettuina.
Eristämätön ja lämmittämätön (NI) tai muut TubeTrace®** vaihtoehdot voi sisältää esimerkiksi:**
- Lisäjohtimet
- Lämmittämättömät putket
- Tehdasasennetut lämpötila-anturit
- Vaaditut erikoismerkinnät ja -tunnisteet
*Monel ja Inconel ovat Inco Alloys International., Inc:n tavaramerkkejä. Teflon on of E.I. du Pont de Nemours & Co., Inc tuotemerkki.
