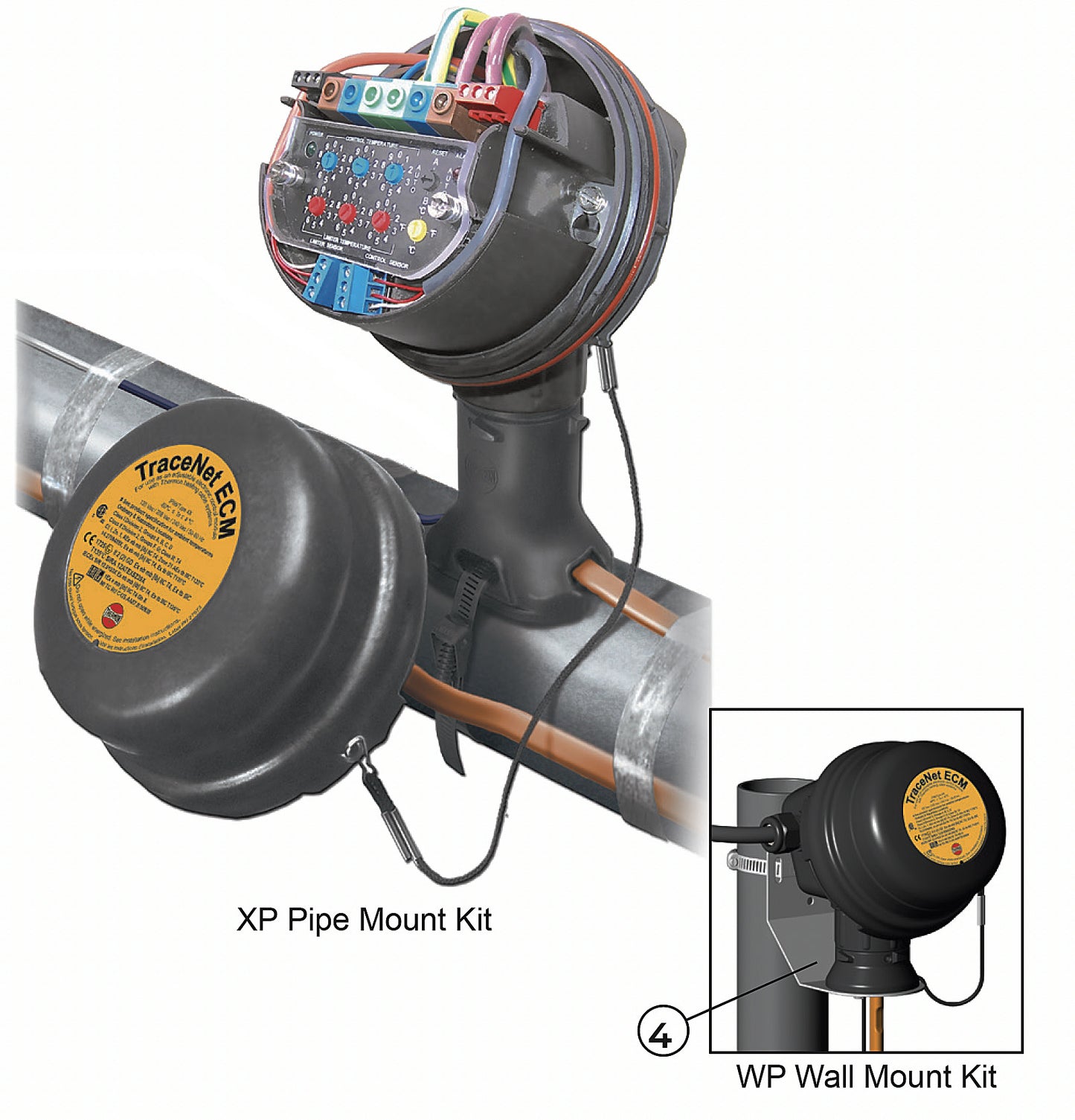

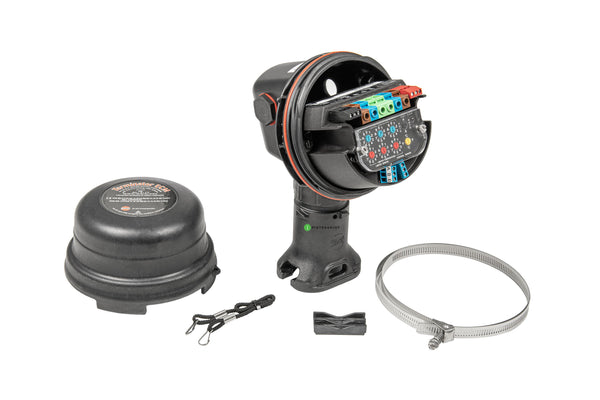

Terminator ECM on Ex-hyväksytty elektroninen termostaatti vaativiin olosuhteisiin. Saatavana putkijalallisena (XP) tai seinäkiinnikkeisenä (WP) versiona. ECM termostaatin kotelo on valmistettu lasikuituvahvistetusta, metallittomasta materiaalista ja sen suojausluokka on IP66.
ECM termostaattia voidaan varustuksesta riippuen käyttää lämpötilan ohjaukseen, lämpötilan rajoittamiseen tai näiden yhdistelmään. Termostaatissa on kiertokytkimet lämpötilan säätöön ja rajoittamiseen. ECM-sarjan perusversio kommunikoi fyysisessä RS485-verkossa4 käyttäen Mod-bus RTU protokollaa. Vaihtoehtoisesti saatavilla on myös versiot CAN-bus väylään, sekä perinteiseen 4-20 mA virtasilmukkaan.
![194 iec iecex](https://images.ctfassets.net/ktf9n43cioiv/1N8OhHNpDseCRihoLk9tLI/456a94836cc381ce2d1bcdf098e09b50/194_iec_iecex.jpg?h=60)
![192 terminator hyvaksynnat](https://images.ctfassets.net/ktf9n43cioiv/36l3tv5cjnUxmBJEgzBmhb/f0c5246b2d00b4f6195047e0860eb835/192_terminator_hyvaksynnat.png?h=60)
![Thermon ja PST Image](https://images.ctfassets.net/ktf9n43cioiv/6xQmQ0GlJ0Gv5S4LeVN8en/24a9b632d7b0d0475b314c13324194e1/ThermonDistributor_PST_s.jpg?h=74)
Tekniset tiedot
Tekniset tiedot
- Käyttö- ja ohjausjännite: 120 / 240 Vac +10%/-15% (50/60 Hz)
- Anturit tilattava erikseen
- Käyttölämpötila: -60°C...+55°C
- Alin varastointilämpötila: -74°C
- Kytkentäreleen tyyppi valittavissa: SPST tai DPST1
- SPST: yksinapainen 30/30/20 Ampeeria (25°C, 40°C, 55°C)
- DPST: kaksinapainen 28/23/17 Ampeeria (25°C, 40°C, 55°C)
- Hälytyslähtö: 2 Ampeeria
- Liitännät: Liitäntäterminaalit3
- Lämpötilan säätöalue: 0°C...500°C
- Lämpötilan mittausalue: -60°C...500°C
- Lämpötilan mittauksen tarkkuus:
- +/- 1°C (0°C...+55°C ympäristön lämpötila)
- +/- 2°C (0°C...-60°C ympäristön lämpötila)
- Lämpötila-anturit: 100 Ohm, kolmijohtiminen RTD (Platina)
- Ylilämpösuojaus: Ohjelmoitavissa (automaattinen tai manuaalinen resetointi)
- RTD-piiri: luonnostaan vaaraton (EXi)
- Käyttöikä: 100 000 sykliä
- Kotelointiluokka: IP 66
1. Sijoitettaessa ulkoilmaan ja auringon säteilyn vaikutuksen alaiseksi, on virtaluokitukset tarkistettava. Ota yhteyttä saadaksesi lisätietoa.
2. Käytettäessä putkijalallista asennustapaa, on putken suurin sallittu lämpötila +232°C.
3. Liitäntäterminaalit:
(6) 10mm2 linja/kuorma/maadoitus
(3) 3mm2 tiedonsiirto
(3) 3mm2 hälytyslähdö
(2 x 3) 2,5mm2 anturiliitäntä
4. Käytettäessä RS485 protokollaa sekä Thermon TraceView™ ohjelmistoa, voidaan kytkeä jopa 247 kpl termostaatteja kanavaa kohden.
*katso asennusohjeesta suurimmat johdinkoot.
- Kytkentärasia ja putkijalka2 lasikuituvahvistettua polymeeria
- Kolmijohtiminen RTD-anturi (tilattava erikseen)
- Seinäkiinnityksen asennuslevy ruostumatonta terästä
Hyväksynnät:
II 2 G Ex eb mb [ib] IIC T4 Gb SIRA 12ATEX5239X II 2 D Ex tb IIIC T135°C IP66 Db
International Electrotechnical Commission
IEC Certification Scheme for Explosive Atmospheres SIR 12.0103X
Class I Division 2, Groups A, B, C, D
Class II Division 2, Groups F, G; Class III; T4 14.2709489X Ex eb mb [ib] IIC T4 Ex tb IIIC T135°C
Class 1, Zone 1, AEx eb mb [ib] IIC T4 Zone 21, AEx tb IIIC T135°C
OCP 0034 NCC 15.0035X Ex eb mb [ib] IIC T4, Ex tb IIIC T135°C
DNV (ECM-OS only) E-14179, DNV’s Rules for Classification of Ships, High Speed & Light Craft and DNV’s Offshore Standards
Kytkentä:
![Thermon ECM Elektroniset termostaatit](http://pistesarjat.fi/cdn/shop/files/ecm_xp_ja_wp.jpg?v=1724945436&width=1445)
![Thermon ECM Elektroniset termostaatit](http://pistesarjat.fi/cdn/shop/files/thermon_ecm_pst1_1.jpg?v=1724945438&width=1445)
![Thermon ECM Elektroniset termostaatit](http://pistesarjat.fi/cdn/shop/files/thermon_ecm_pst2_1.jpg?v=1724945441&width=1445)
![Thermon ECM Elektroniset termostaatit](http://pistesarjat.fi/cdn/shop/files/thermon_ecm_pst3_1.jpg?v=1724945444&width=1445)
![Thermon ECM Elektroniset termostaatit](http://pistesarjat.fi/cdn/shop/files/ecm_xp.jpg?v=1724945446&width=1445)
![Thermon ECM Elektroniset termostaatit](http://pistesarjat.fi/cdn/shop/files/ecm_wp.jpg?v=1724945449&width=1445)
![Thermon ECM Elektroniset termostaatit](http://pistesarjat.fi/cdn/shop/files/ecm_xp_mitat.jpg?v=1724945451&width=1445)

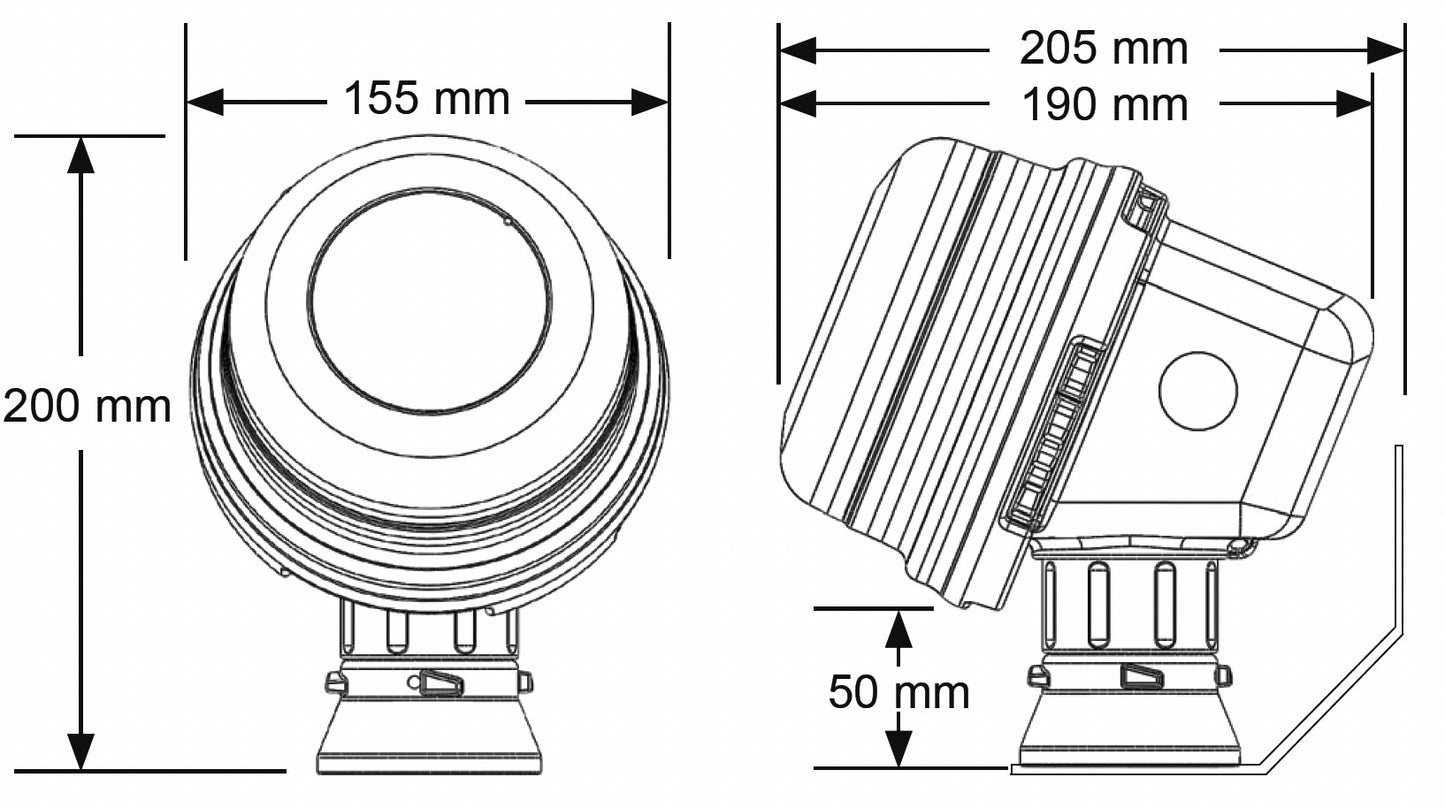

![Thermon ECM Elektroniset termostaatit](http://pistesarjat.fi/cdn/shop/files/ecm_wp_mitat.jpg?v=1724945454&width=1445)
