Lämpökaapeli Thermon MIQ
Lämpökaapeli Thermon MIQ
Mineraalivaippaisia MIQ-kaapeleita käytetään erityisesti korkeita käyttölämpötiloja vaativissa kohteissa tai kohteissa joissa ympäristön lämpötila ja/tai vaadittava kaapeliteho ylittää perinteisten, termoplastisella vaipalla eristettyjen kaapeleiden ominaisuudet. Thermon MIQ-kaapelit valmistetaan käyttämällä 825 (Fe-Ni-Cr-Cu-Ti) -seosta, joka soveltuu erittäin hyvin käytettäväksi korkeissa lämpötiloissa. Materiaali kestää myös hyvin klorideja, happoja, suolaa ja ympäristön emäksisiä alkaloideja.

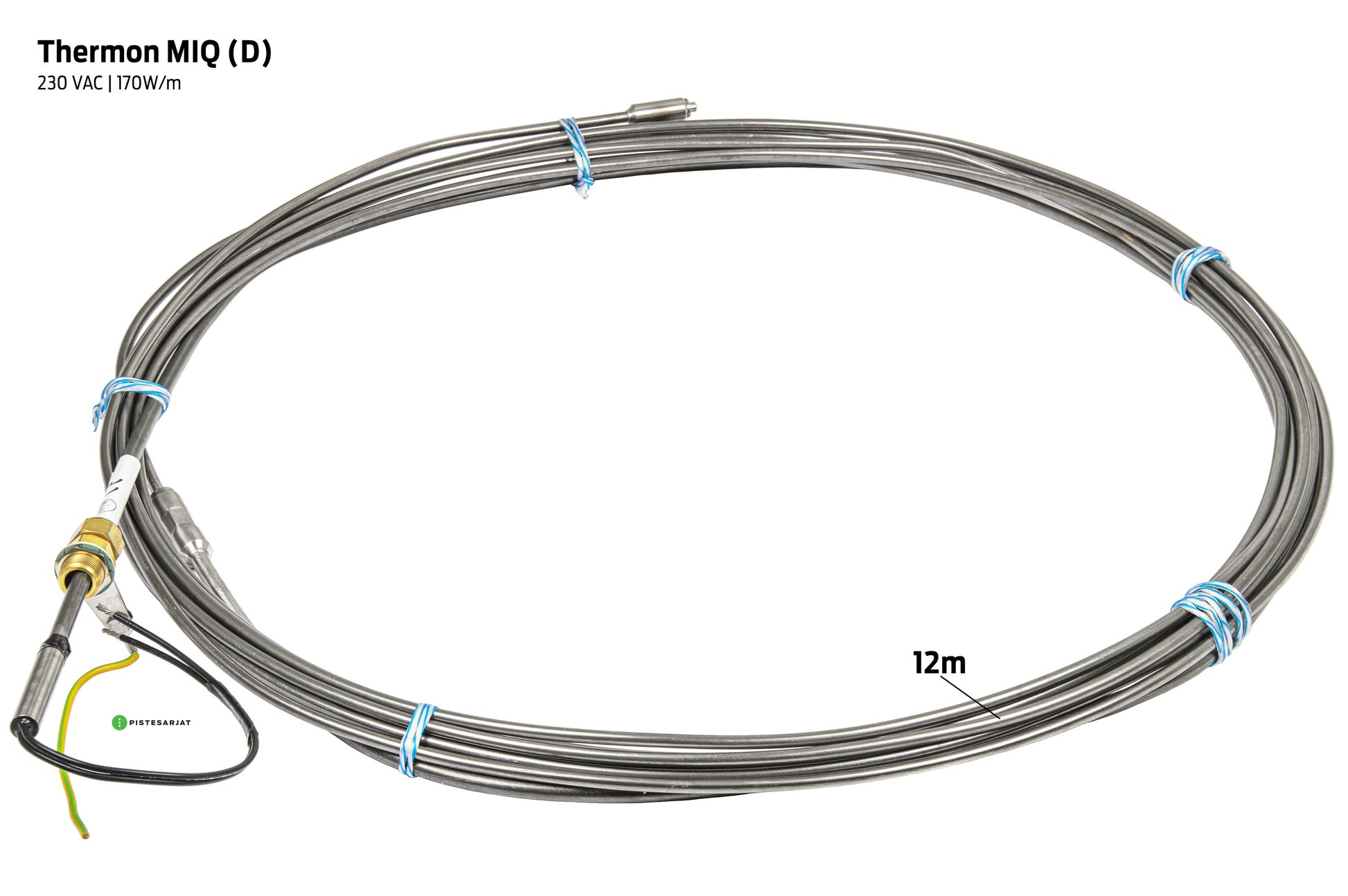

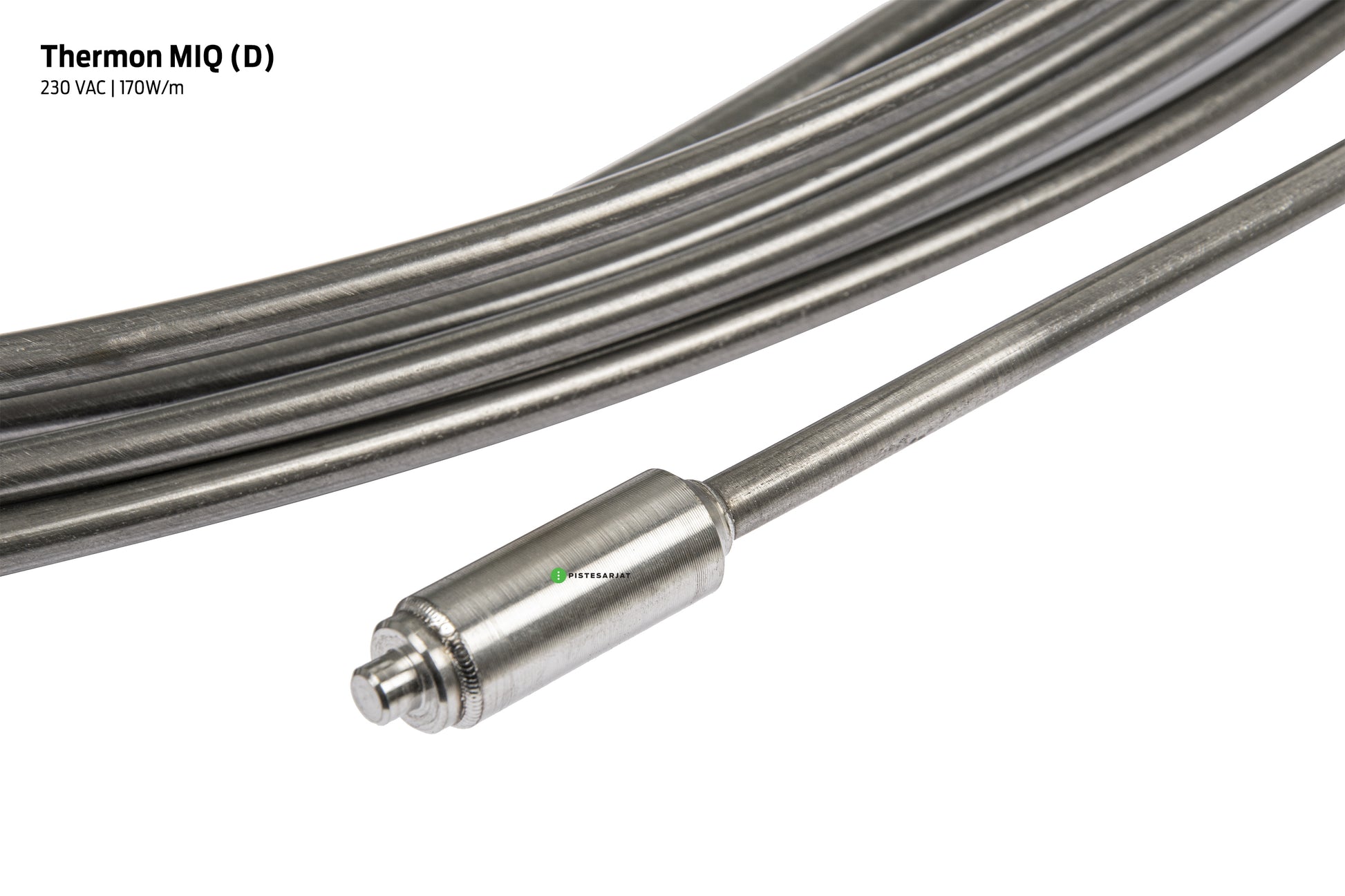

MIQ-kaapelit toimitetaan tehdasvalmiina ja valittavana on neljä eri tyyppistä kaapelivaihtoehtoa: A, B, D tai E (kts. asiakirjat / Thermon MIQ tuotekortti). Perusrakenne sisältää halutunmittaisen kaapelit johon on valmiiksi liitetty kylmäkaapeli joko 1,2 tai 2,1 metrin pituisena. Kylmäkaapelin sähköliitäntäpäässä on 305 mm termoplastisella vaipalla varustetut kytkentäjohtimet.

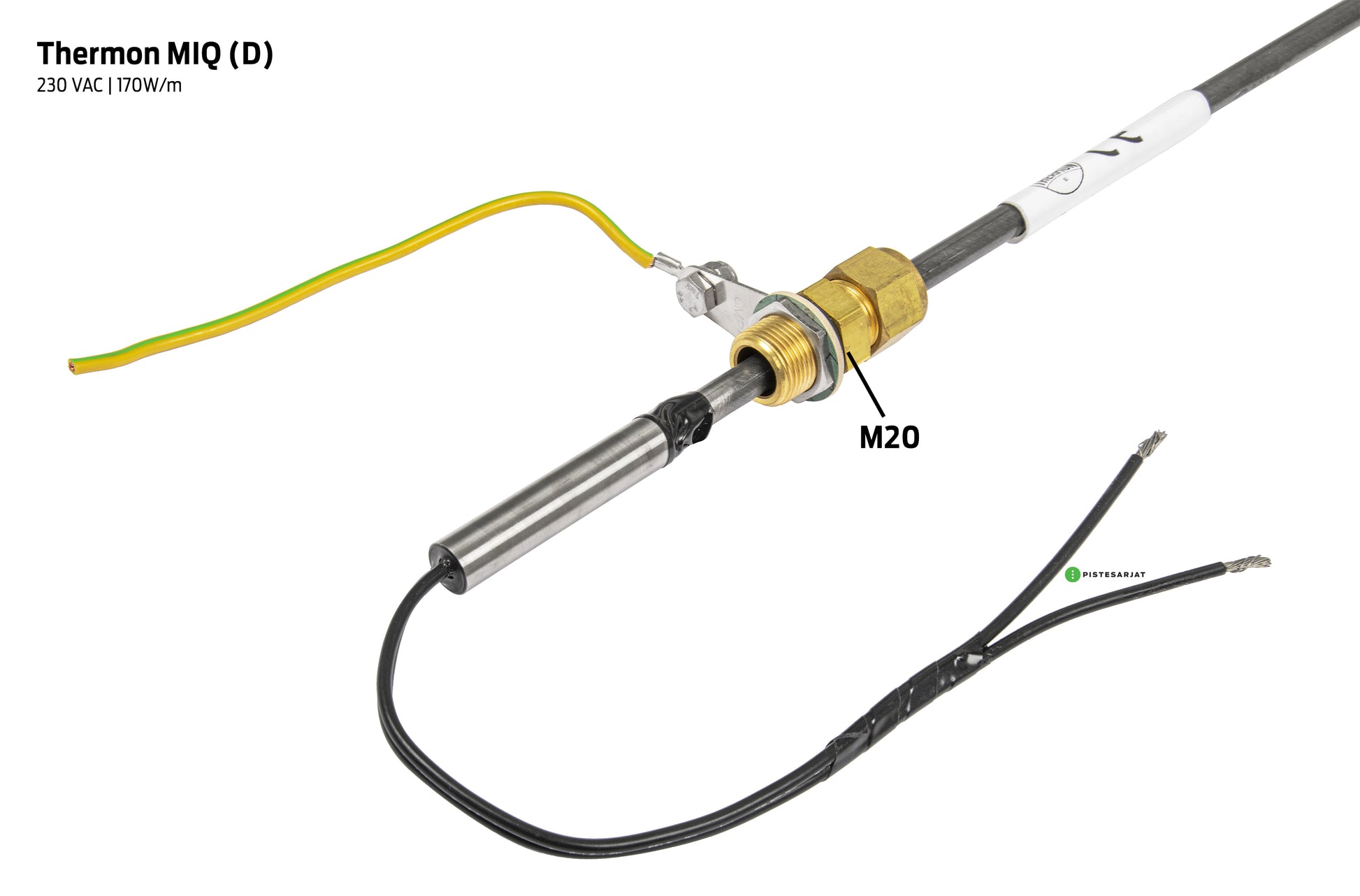

Kylmäkaapeliliitäntä on varustettu tiiviillä M20, M25 tai M32 -koon messinkiläpiviennillä, jonka avulla saadaan tehtyä tiivis kytkentä esimerkiksi jakorasiaan.
Kaapelit on hyväksytty luokittelemattomiin tiloihin sekä räjähdysvaarallisiin ATEX- ja IECEx-tiloihin.
Kysy lisää tuotteesta: asiakaspalvelustamme
Tekniset tiedot
Tekniset tiedot
- Kaapelityyppi: Mineraalivaippainen lämpökaapeli
- Nimellisjännite: 300 ja 600 Vac
- Nimellisteho: Max 262 W/m
- Toimintalämpötila: Max 500 °C
- Ympäristön lämpötila: Max 600 °C
- Alin asennuslämpötila: -60 °C
- Pienin taivutussäde: 6 x O.D (kaapelin halkaisija)
- Kaapelin halkaisija tehosta riippuen: 4,1 – 8,8 mm

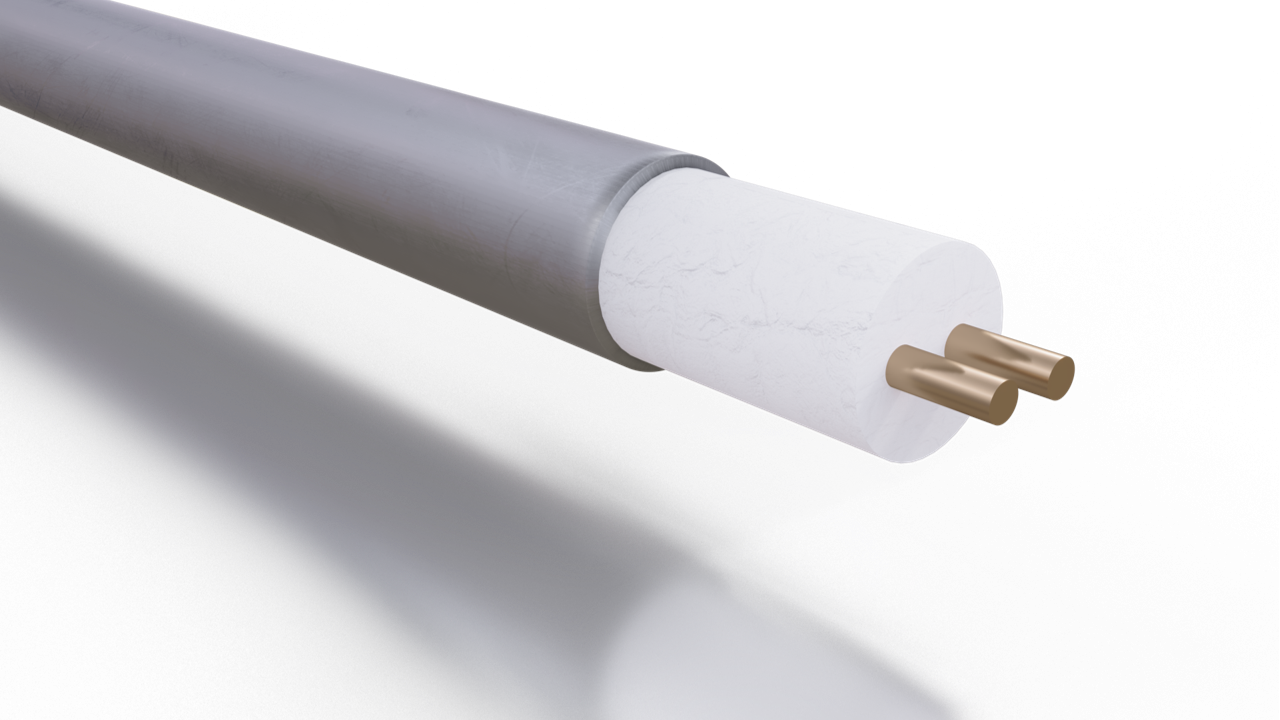

- Rakenne: Saumaton Incoloy 825 ulkovaippa, korkean lämpötilan magnesiumoksidieriste ja seosmetalliset tai kupariset johtimet
- Valittavissa kaapelityypit: A, B, D ja E
Hyväksynnät:
- II 2 G Ex db IIC T1-T6, Ta= -60°C to+55°C, IP66
- II 2 G Ex db eb IIC T1-T6, Ta= -60°C to +55°C, IP66
- II 2 D Ex db T450°C to T85°C Ta= -60°C...+55°C, IP66
FM09ATEX0054
IEC Certification Scheme for Eplosive Atmospheres FMG 09.0006 1725
