139x119x70 Jakorasia IP65 JB-K-2 M25
139x119x70 Jakorasia IP65 JB-K-2 M25

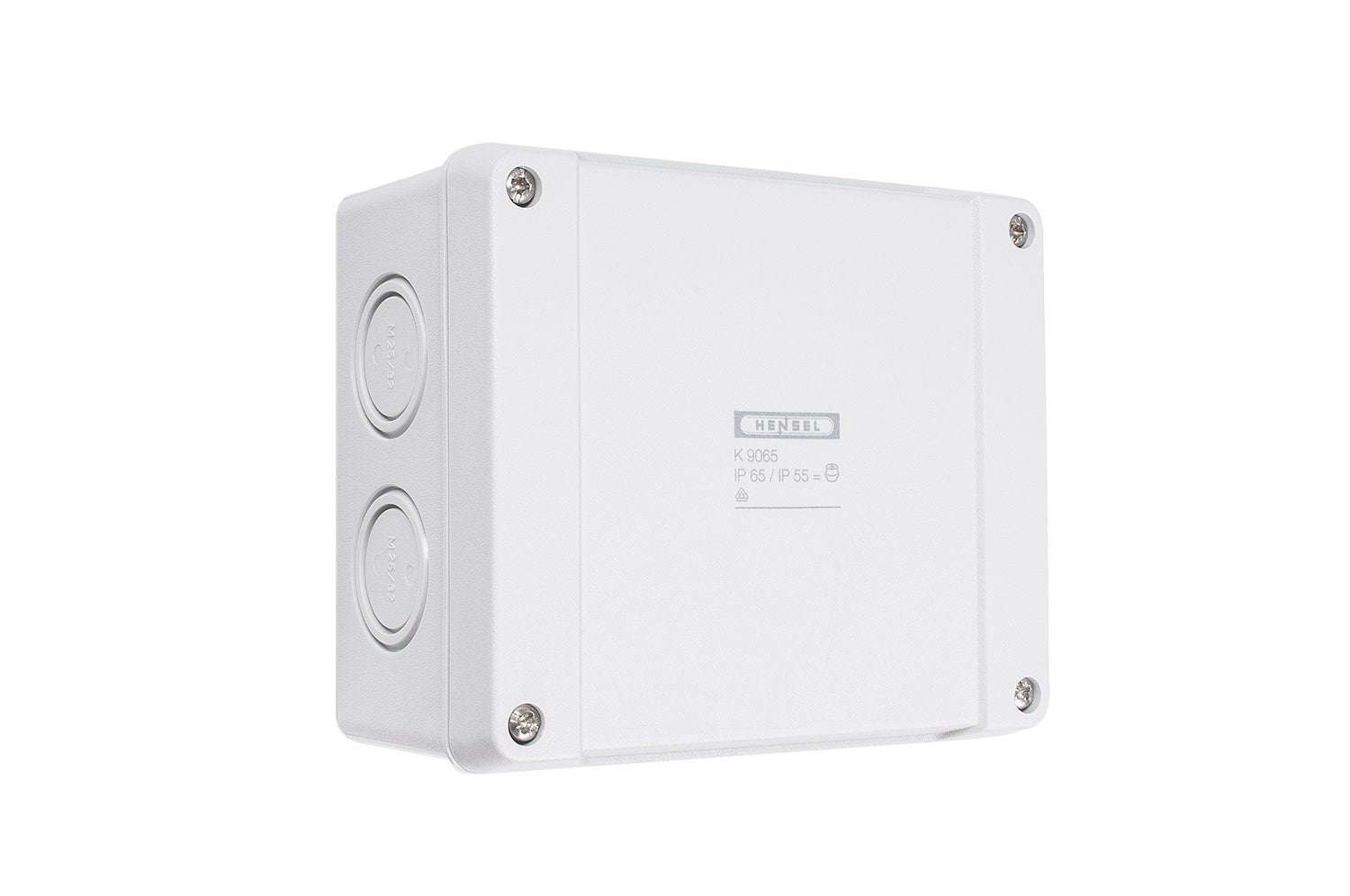

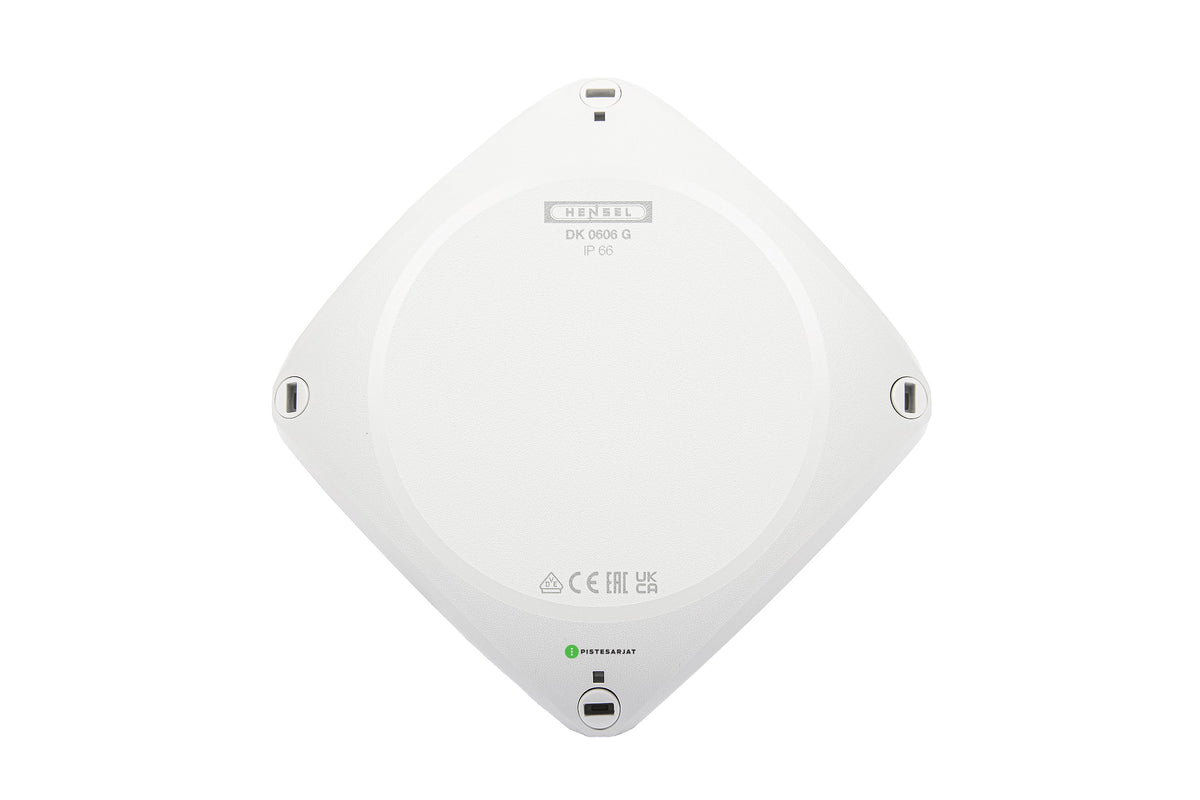

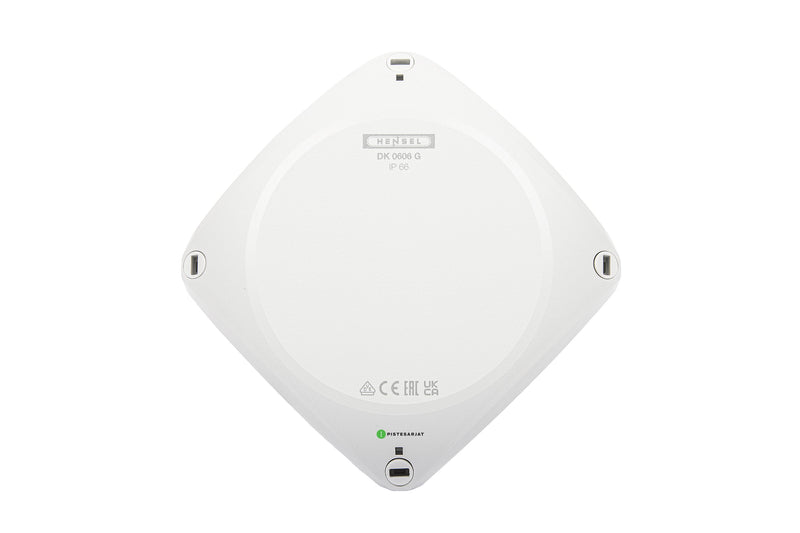

Kytkentärasia Thermon JB-K-2 M25 soveltuu lämpökaapeleiden syöttö- tai jakorasiaksi eristeen ulkopuolisessa asennuksessa.

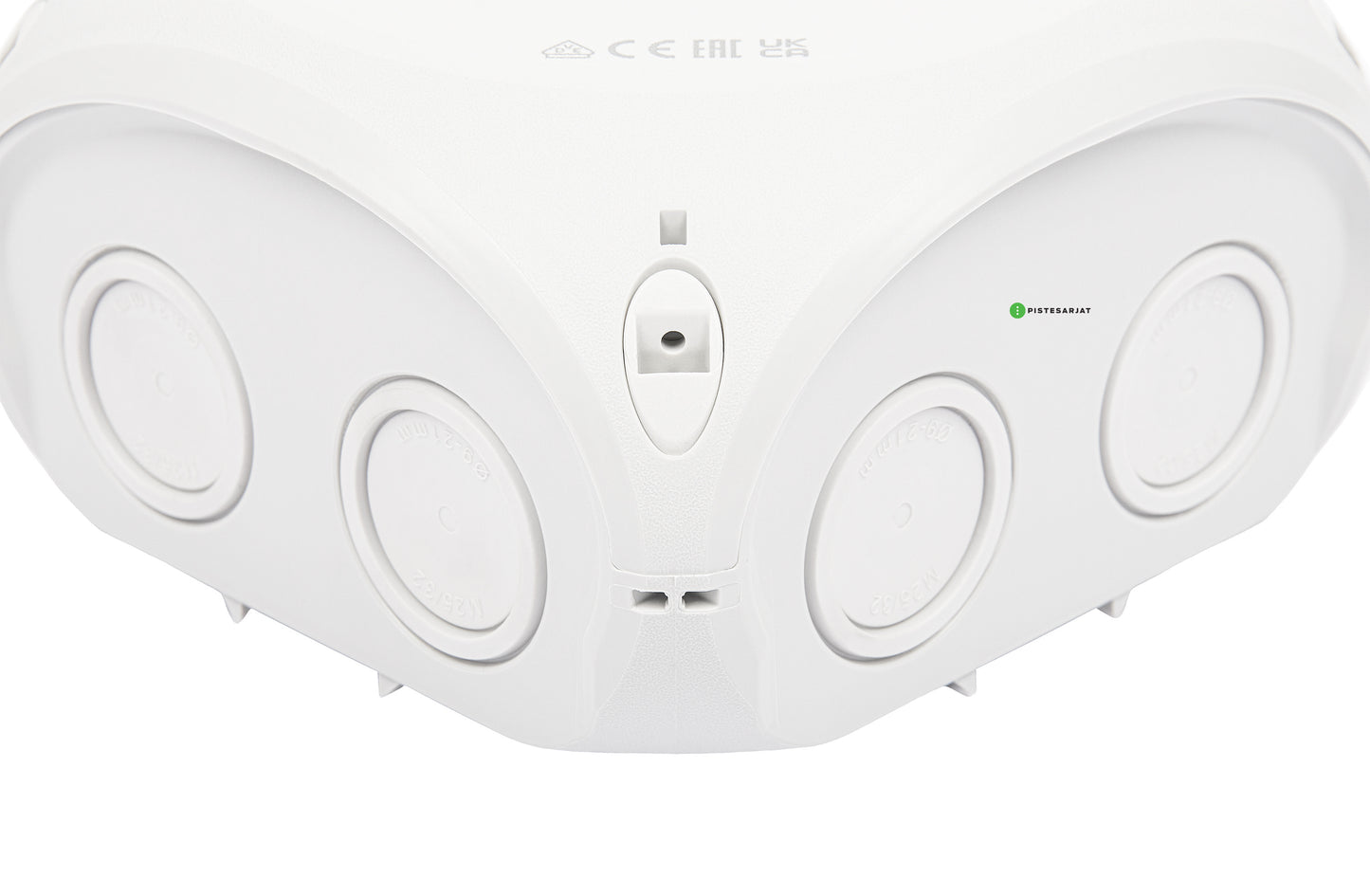

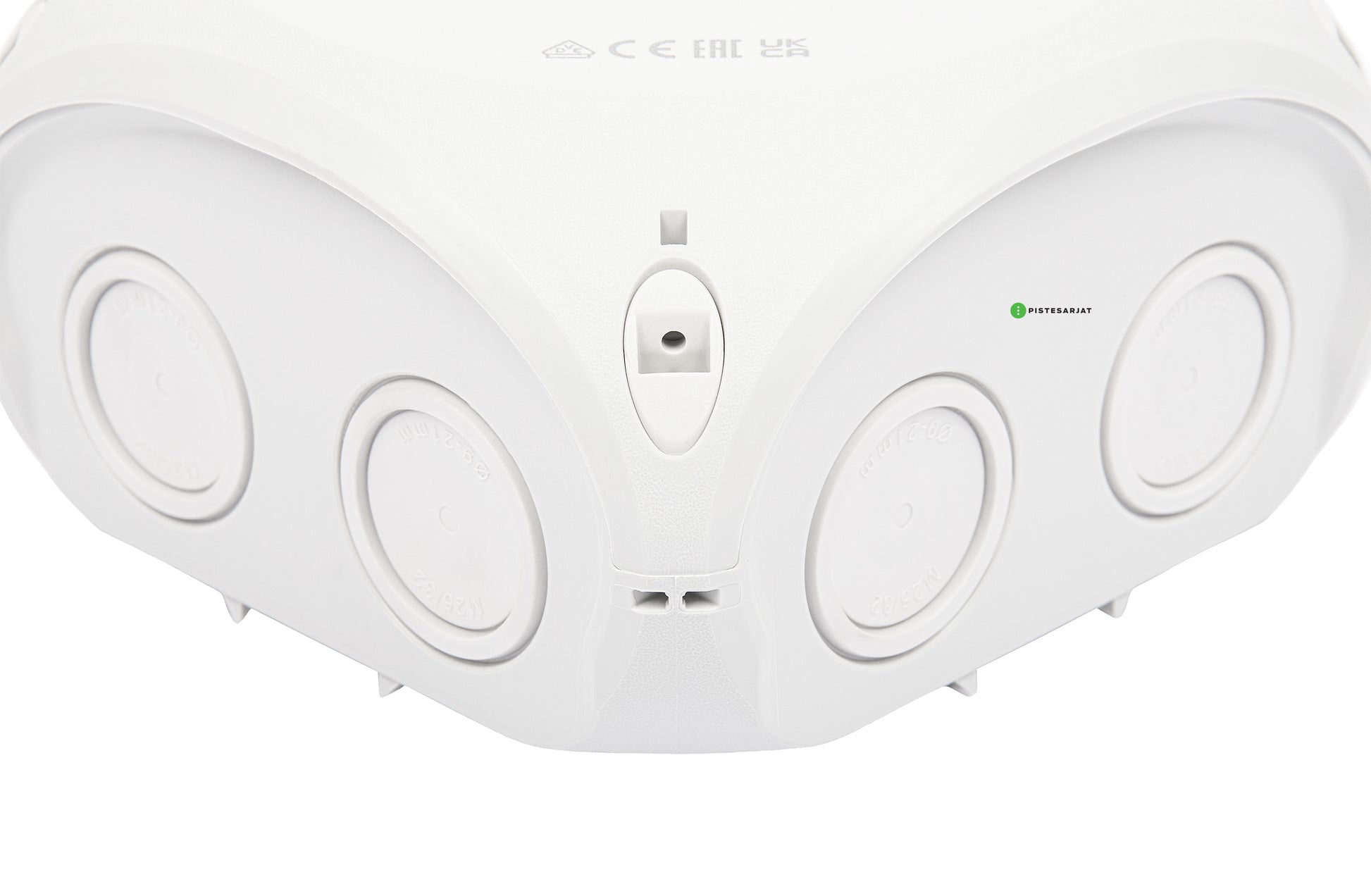

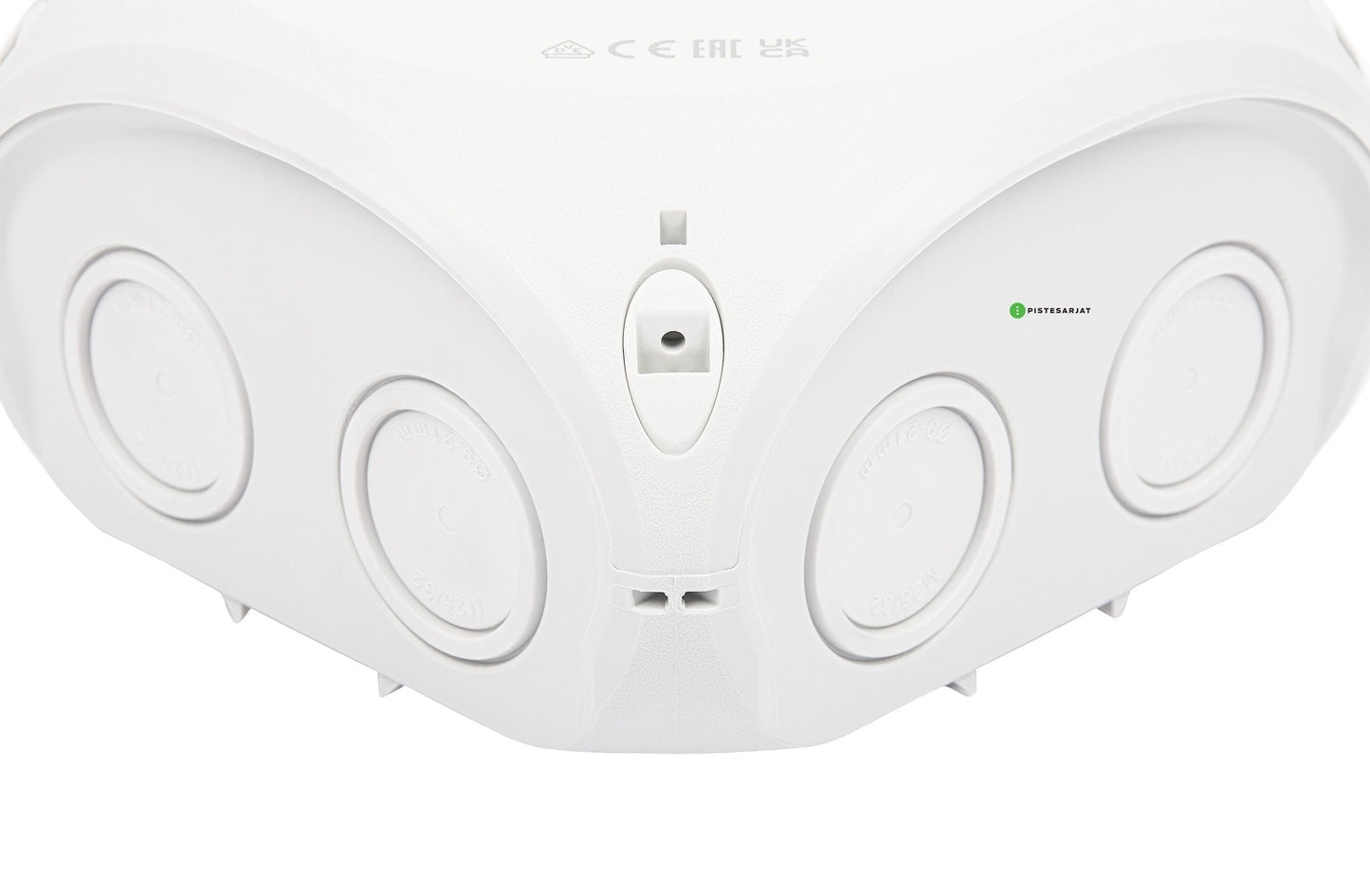

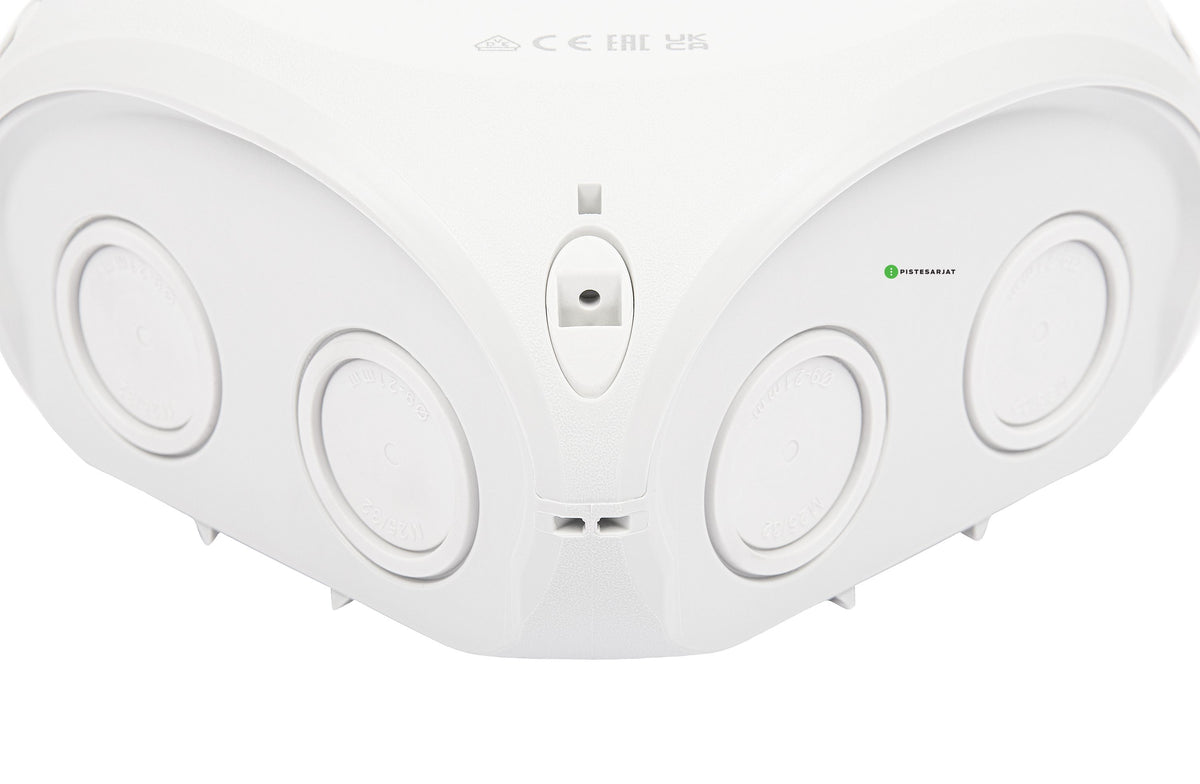

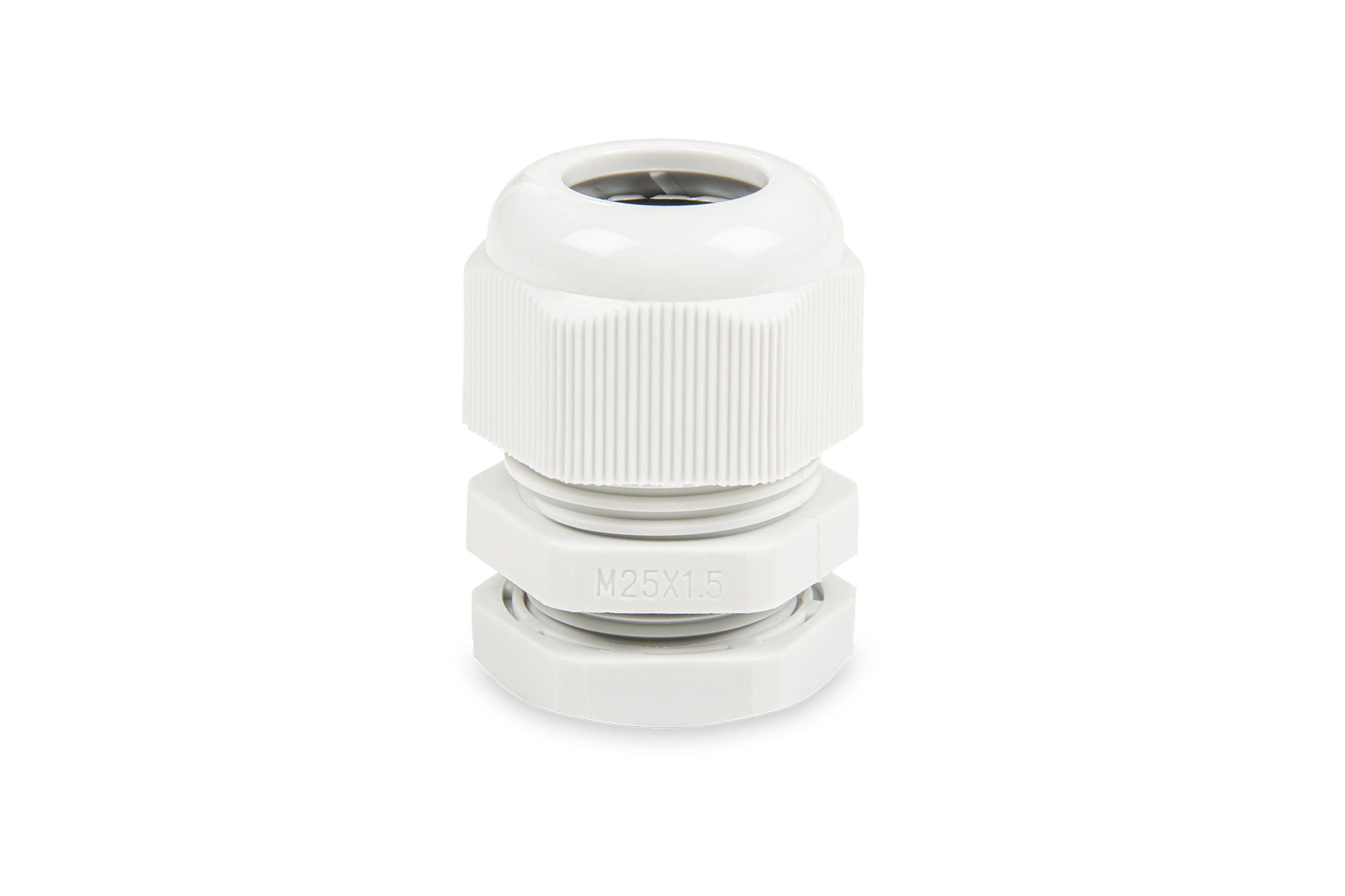

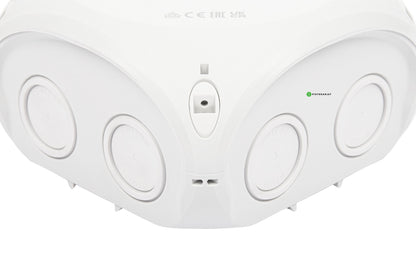

Jakorasia on varustettu 7 x M25/M32 kalvotiivisteillä, jotka voidaan myös poistaa ja korvata vastamuttereilla varustetuilla M25 tai M32 läpivientiholkeilla. Kotelon pohjassa vielä yksi kalvotiiviste, jonka läpi voidaan tuoda 9-20 mm kaapeli.

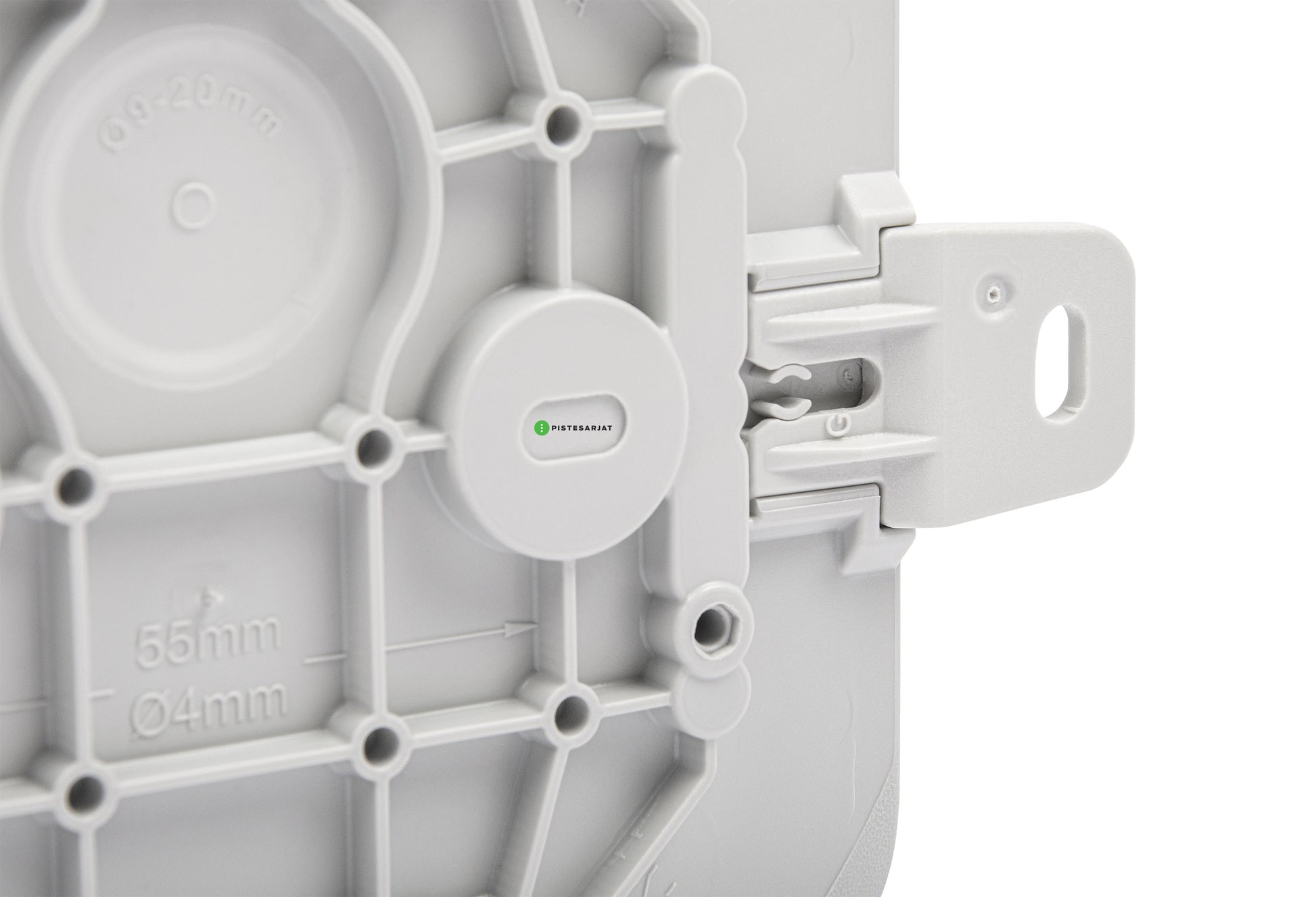

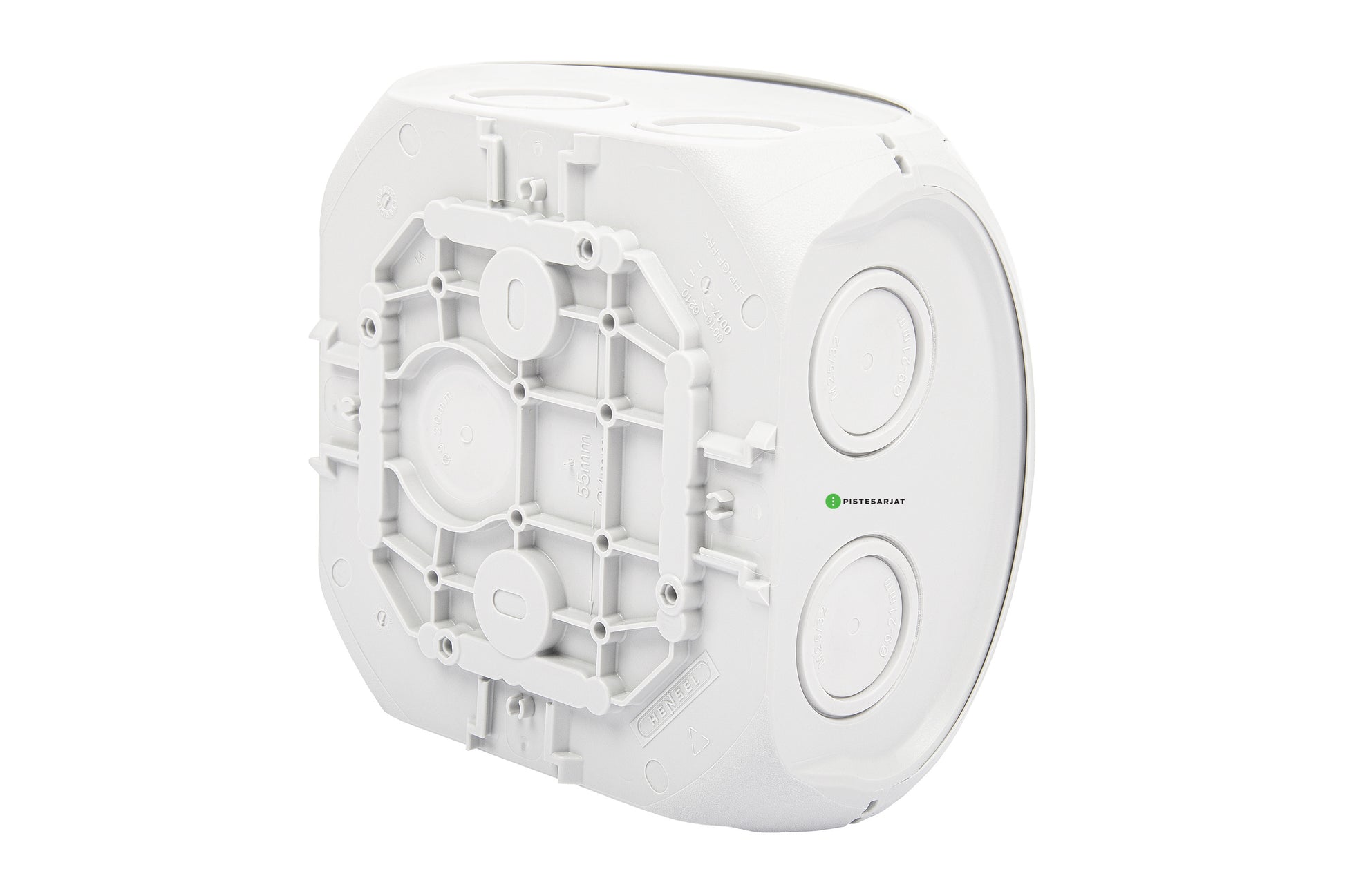

Mukana tulee myös kaksi erillistä korvaketta, joilla kotelo voidaan kiinnittää sisäisten ruuvireikien lisäksi kotelon ulkopuolelta.
Tekniset tiedot
Tekniset tiedot
- Suojausluokka: IP66
- Mitat: 133 x 130 x 77 mm
- Materiaali: PP (polypropyleeni)
- Väri: RAL 7035
- Lämpötilankesto: -25... +40 °C
- Max. jännite: 690 VAC/DC
- Virrankesto: Max. 40A
- Läpiviennit: 7 x irroitettavat kalvoläpiviennit (9-21 mm kaapeli)

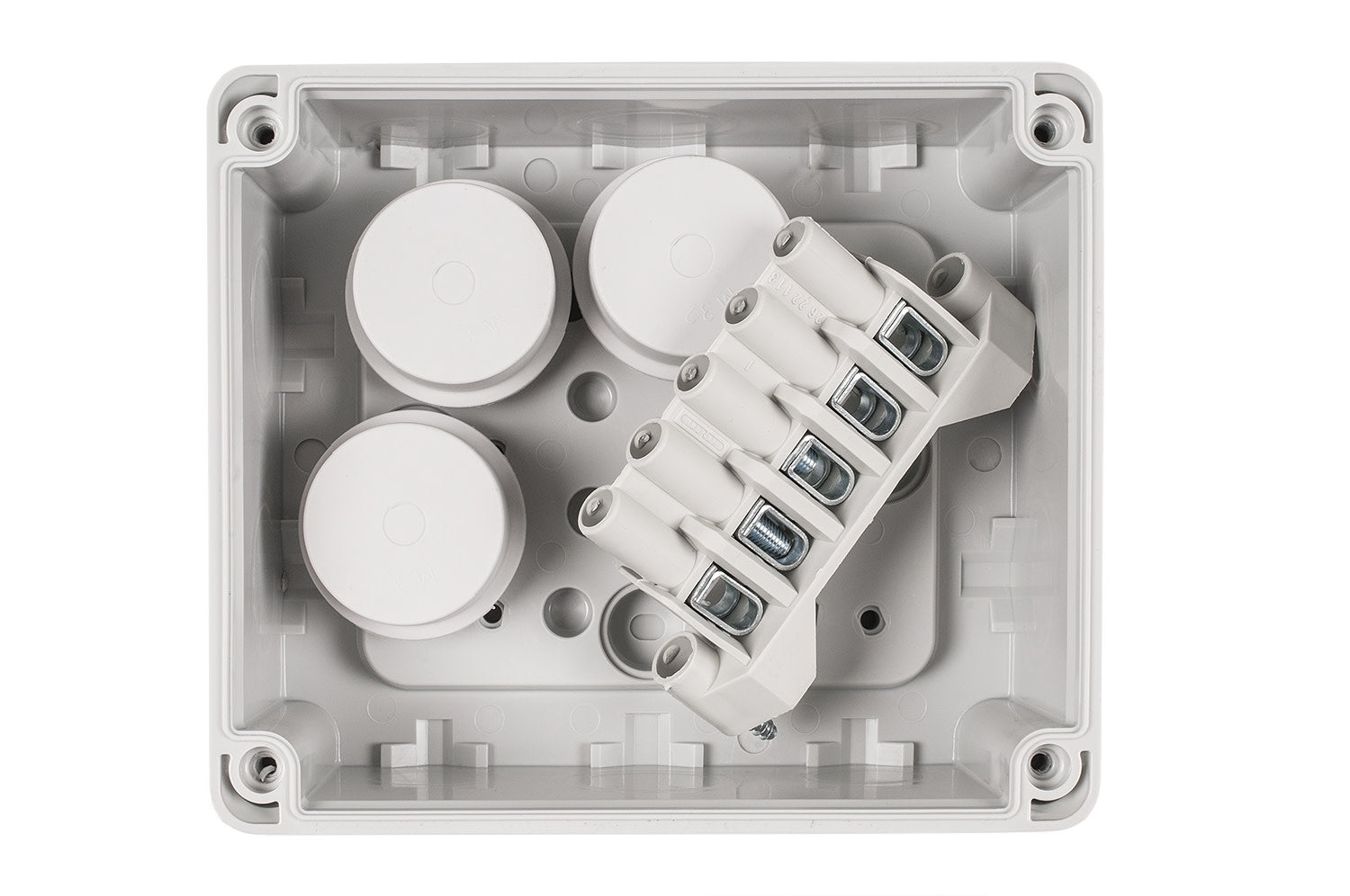

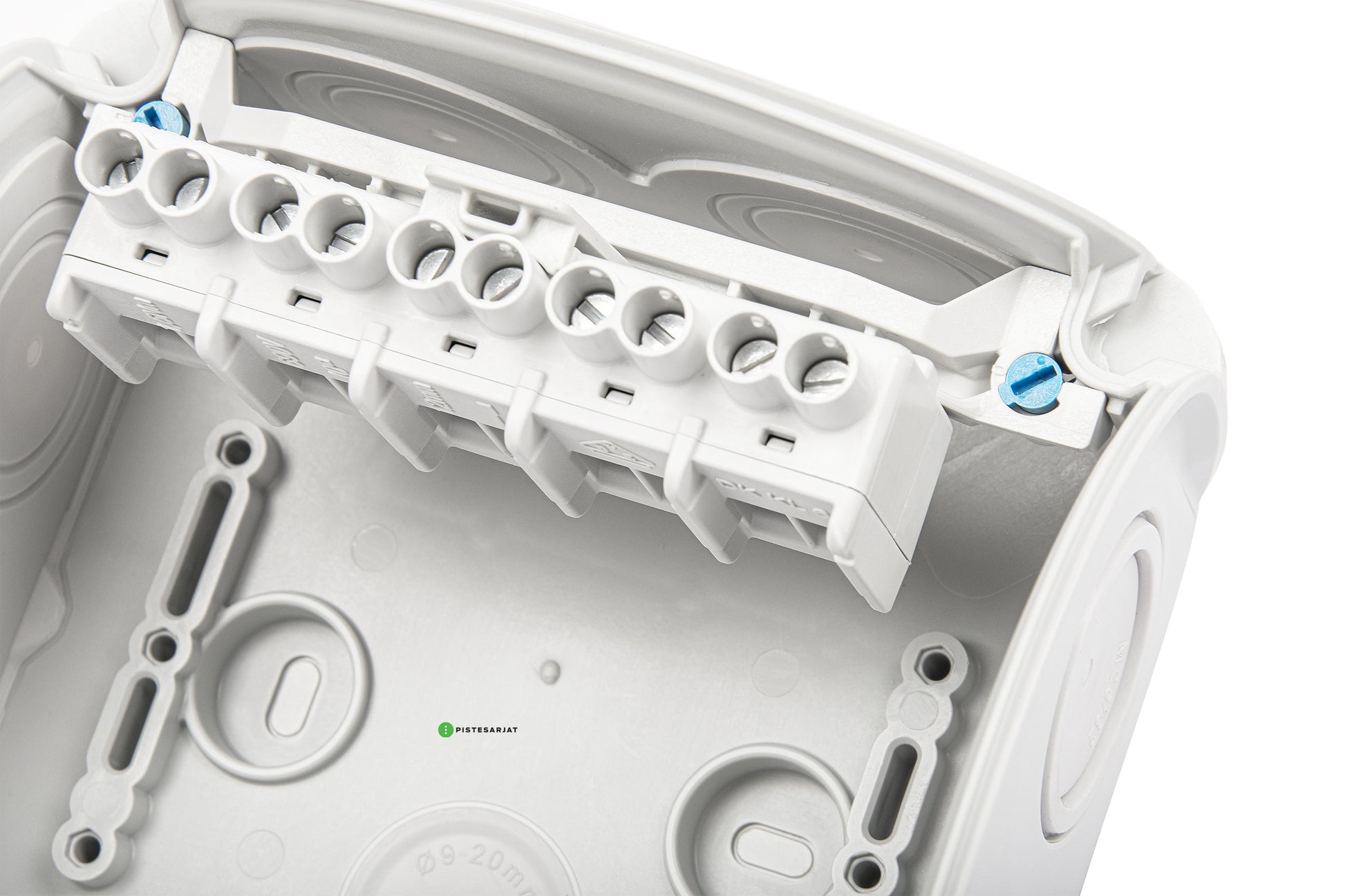

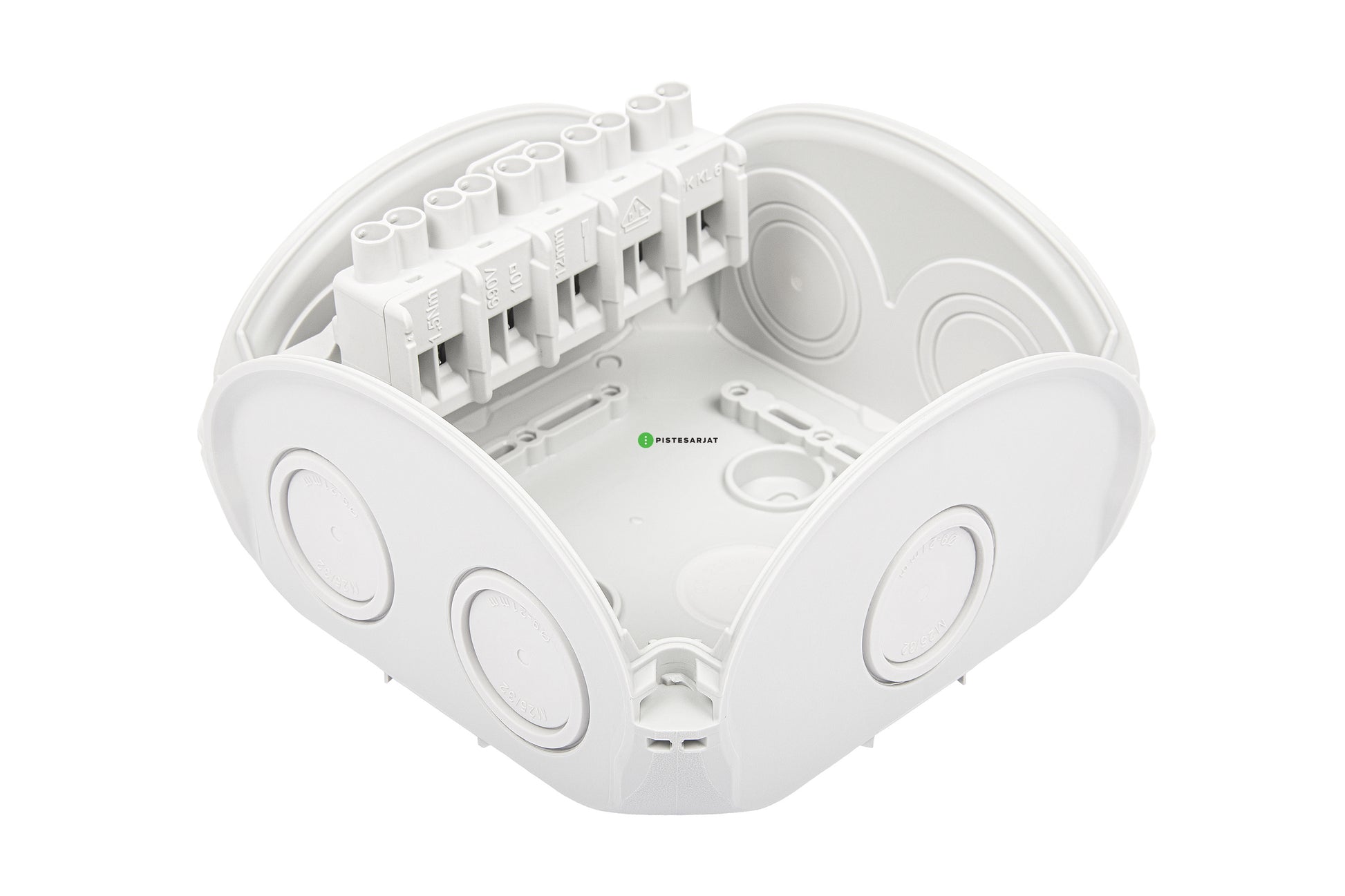

- Liitäntäterminaalit: 5 kpl 2-osaista terminaalia joihin voidaan kytkeä seuraavat kaapelit:
6 x 1,5 mm² / 4 x 2,5 mm² / 4 x 4 mm² / 4 x 6 mm² / 2 x 10 mm²
