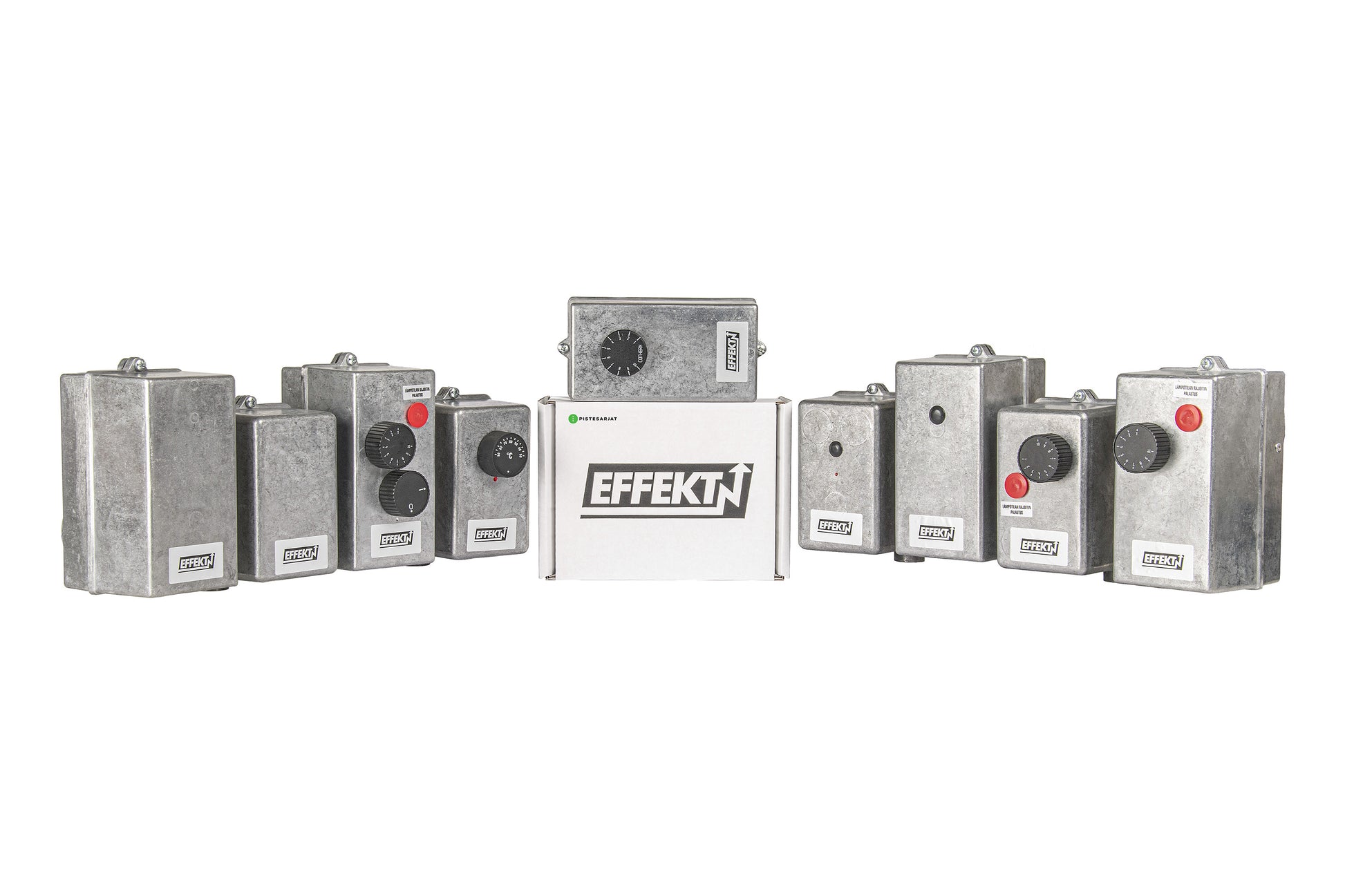

Effekt kotelot ja termostaatit
Effekt kotelot ja termostaatit
Kotelorakenne on 12 kW ja suurimmilla tehoilla liittimien ja läpivientiaukon osalta järeämpi (tunnus A), joten vaihtoehdot on hinnoiteltu erikseen (esim. K ja KA).
Euronormin mukainen (15)-merkintä asteikon alussa tarkoittaa sitä, että säätö toimii alkaen +14°C lämpötilasta, mutta ilmoitettu säätötarkkuus saavutetaan vasta varsinaisella toiminta-alueella +25…+85°C.
ÖLJYN JA KEMIKAALIEN LÄMMITYS

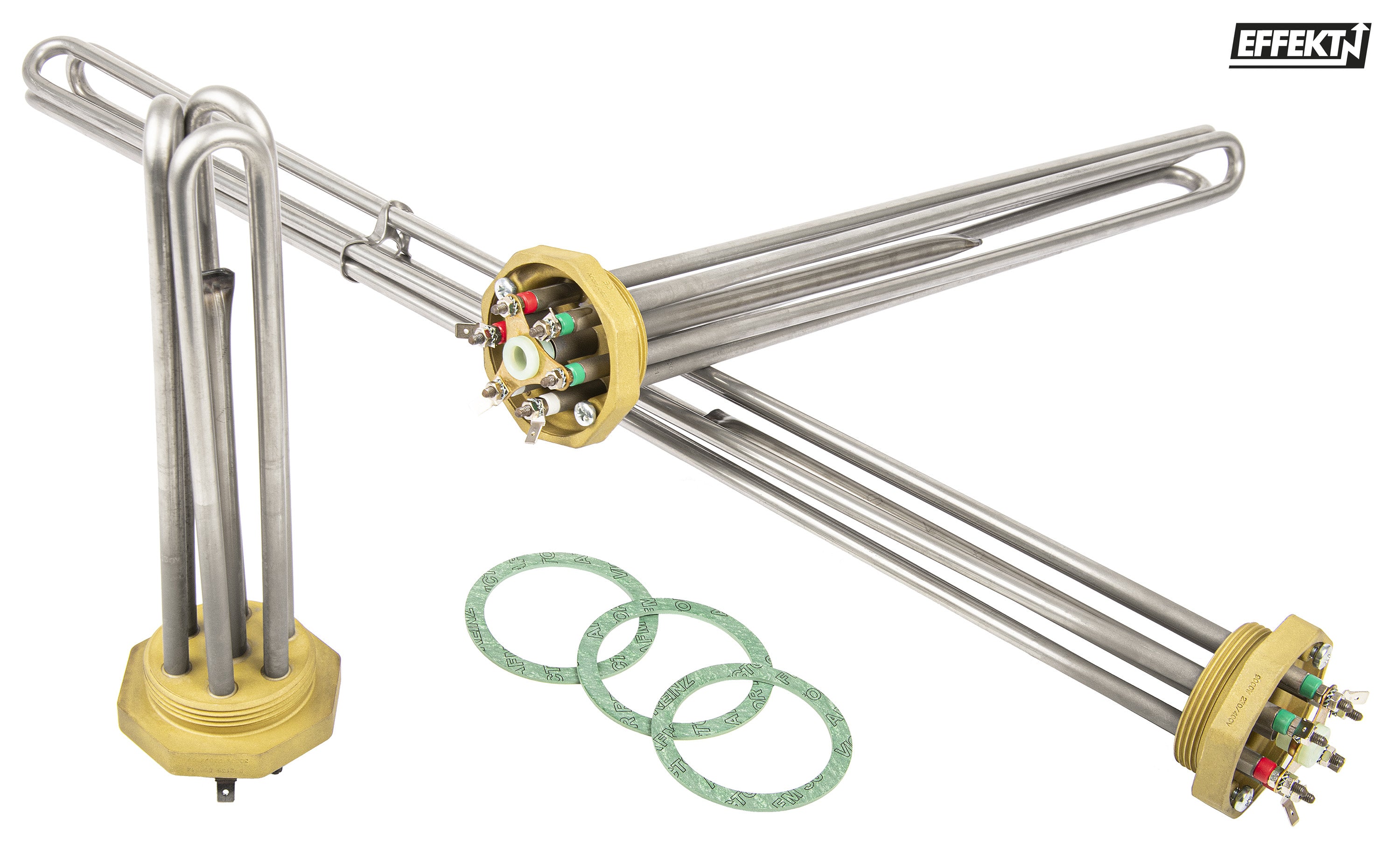

Vedelle tarkoitettuja vastussauvoja ei saa käyttää öljyn lämmittämiseen.
Öljylle sallittava pintateho on huomattavasti alhaisempi. (1/9 vedenlämmitystehosta. Tähän päästäänjoko valmistamalla sauva alhaiselle teholle (tehdastoimitus) tai pudottamalla vakiovastussauvateho kytkennänmuutoksella riittävän alhaiseksi. Sarjakytkennällä teho putoaa 1/9 osaan nimellistehosta ja se on helppo toteuttaa käyttöönotettaessa. Vastussauva kytketään aina runkoon leimattuun nimellisjännitteeseen.
Tehot 2-9 kW (tehdaskytkentä tähti) 230 V ja tehot 12-20 kW (tehdaskytkentä kolmio) 400 V. Ennen käyttöönottoa vastussauvat on merkittävä mukana toimitettavin varoituskilvin. (toinen kotelon sisä- ja toinen ulkopuolelle). Kemikaaleja lämmitettäessä on etukäteen selvitettävä nesteen ominaisuudet suhteessa vastusputken materiaaliin (vastusputkien ainetodistus toimitetaan pyydettäessä) Effekt-vastussauvojen yhden vuoden tuotetakuu on voimassavain käytettäessä ohjeiden mukaan valittuja ja mitoitettuja vastussauvoja yleiset laatunormit täyttävän veden tai öljynlämmittämiseen.
SUUNNITTELUVIHJEITÄ

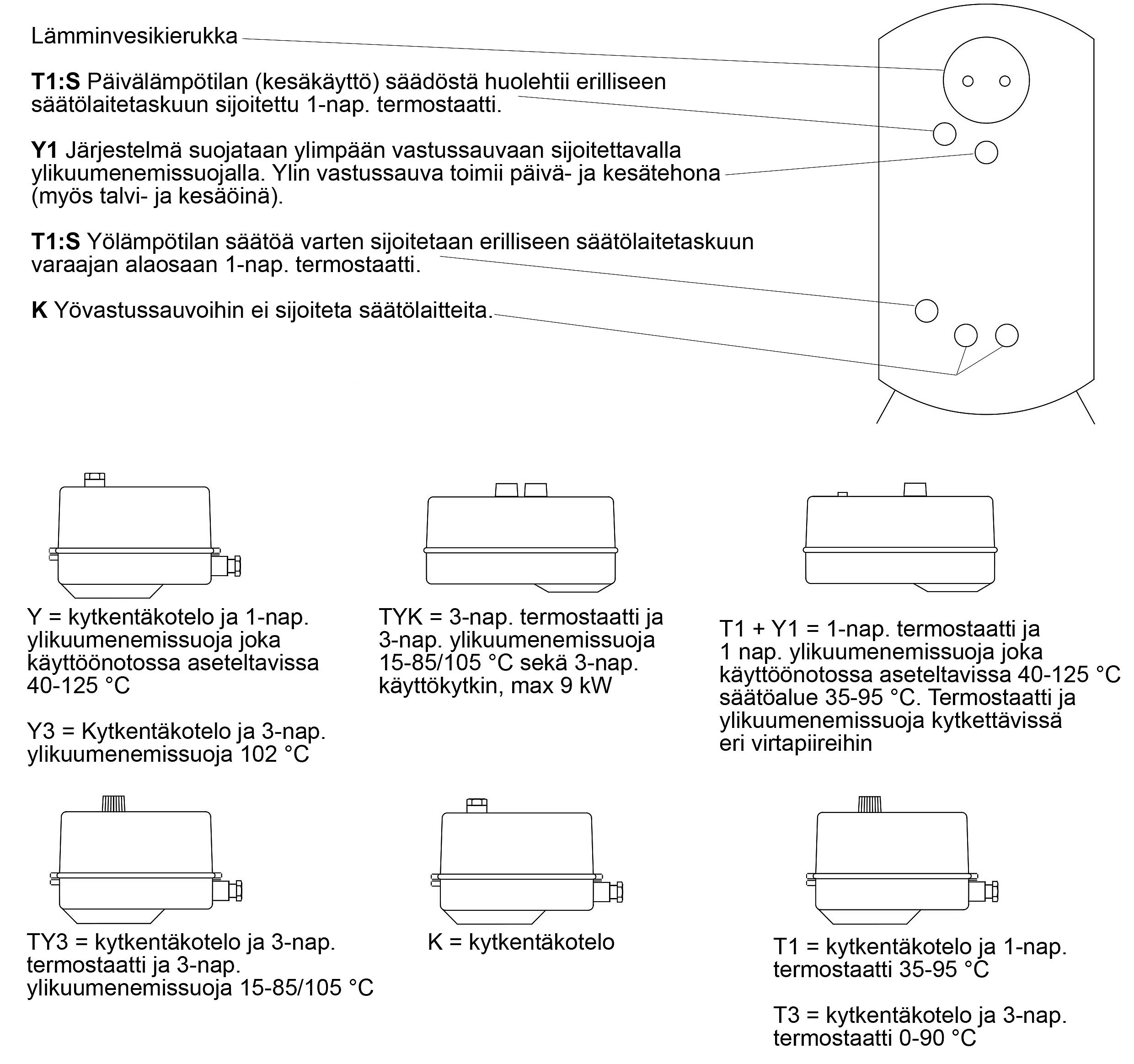

Säädintä valittaessa on otettava huomioon käyttötarkoitus ja olosuhteet. Vastussauvan yhteydessä olevan termostaatin differenssin tulee olla verraten suuri, jotta se toimisi moitteettomasti aiheuttamatta kuormitusheilahteluja. Parhaiten nämä vaatimukset täyttää yhdistelmätermostaatti TY3 (jaTYK), joka sopiikin itsenäiseksi toimintayksiköksi kattiloihin ja pieniin varaajiin. Suurien varaajien lämpökapasiteetin hyödyntäminen taas edellyttää tarkempaa säätöä ja tähän tarkoitukseen soveltuukin parhaiten 1-nap. termostaatti T1 sijoitettuna säätötaskuun S.
ÖLJYN JA KEMIKAALIEN LÄMMITYS
Vedelle tarkoitettuja vastussauvoja ei saa käyttää öljyn lämmittämiseen.Öljylle sallittava pintateho on huomattavasti alhaisempi. (1/9 vedenlämmitystehosta. Tähän päästään joko valmistamalla sauva alhaiselle teholle (tehdastoimitus) tai pudottamalla vakiovastussauvateho kytkennänmuutoksella riittävän alhaiseksi. Sarjakytkennällä teho putoaa 1/9 osaan nimellistehosta ja se on helppo toteuttaa käyttöönotettaessa. Vastussauva kytketään aina runkoon leimattuun nimellisjännitteeseen. Tehot 2-9 kW (tehdaskytkentä tähti) 230 V ja tehot 12-20 kW (tehdaskytkentä kolmio) 400 V. Ennen käyttöönottoavastussauvat on merkittävä mukana toimitettavin varoituskilvin. (toinen kotelon sisä- ja toinen ulkopuolelle). Kemikaaleja lämmitettäessä on etukäteen selvitettävä nesteen ominaisuudet suhteessa vastusputken materiaaliin (vastusputkien ainetodistus toimitetaan pyydettäessä) Effektvastussauvojen yhden vuoden tuotetakuu on voimassa vain käytettäessä ohjeiden mukaan valittuja ja mitoitettuja vastussauvoja yleiset laatunormit täyttävän veden tai öljynlämmittämiseen.
***HUOM! Vaikka tuotteella ei olisi varastosaldoa, niin toimitusaika on vain 1-3 arkipäivää***
Tekniset tiedot
Tekniset tiedot
| SSTL nro | LVI nro | Tyyppi | Käyttötapa |
|---|---|---|---|

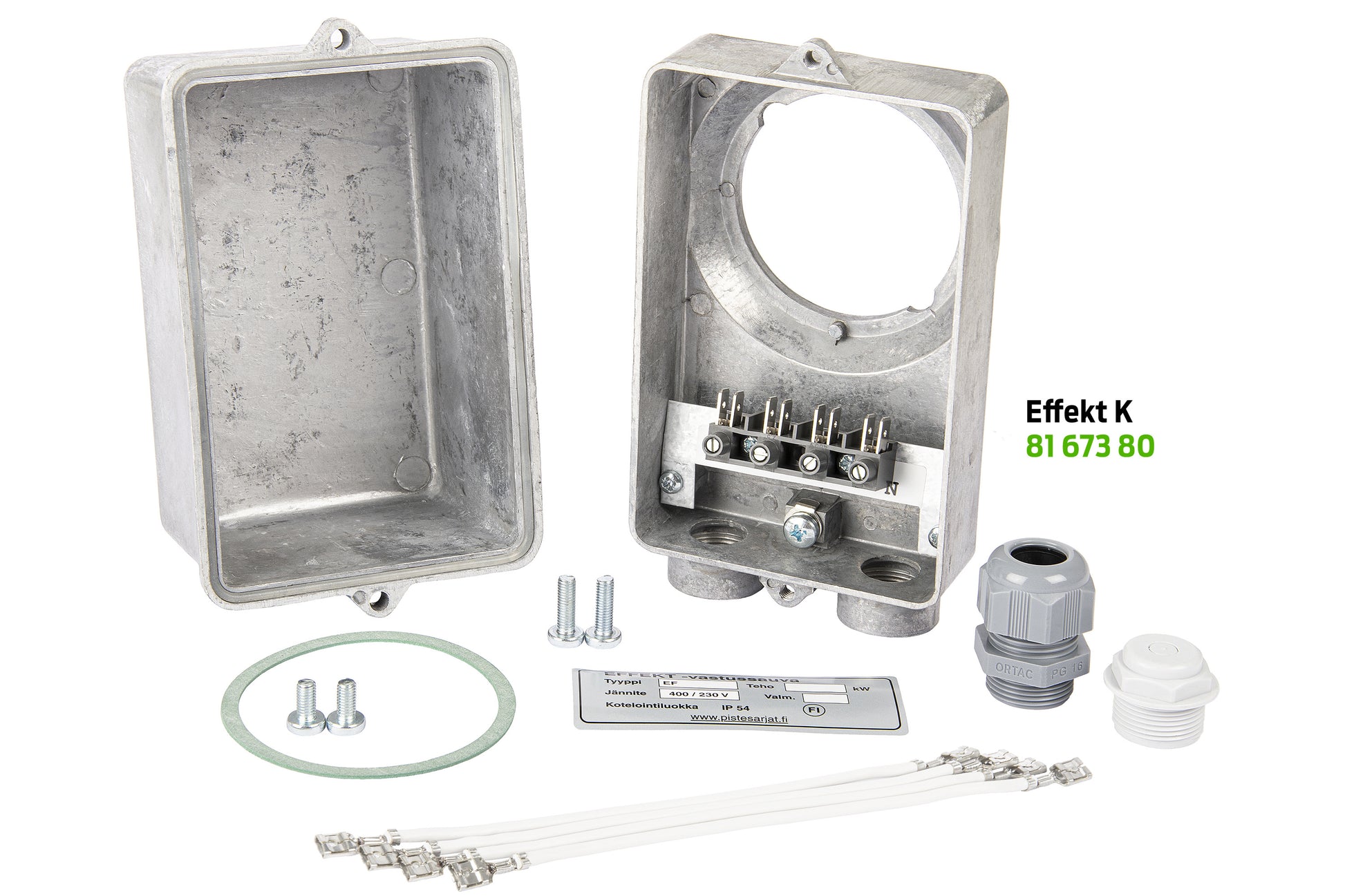

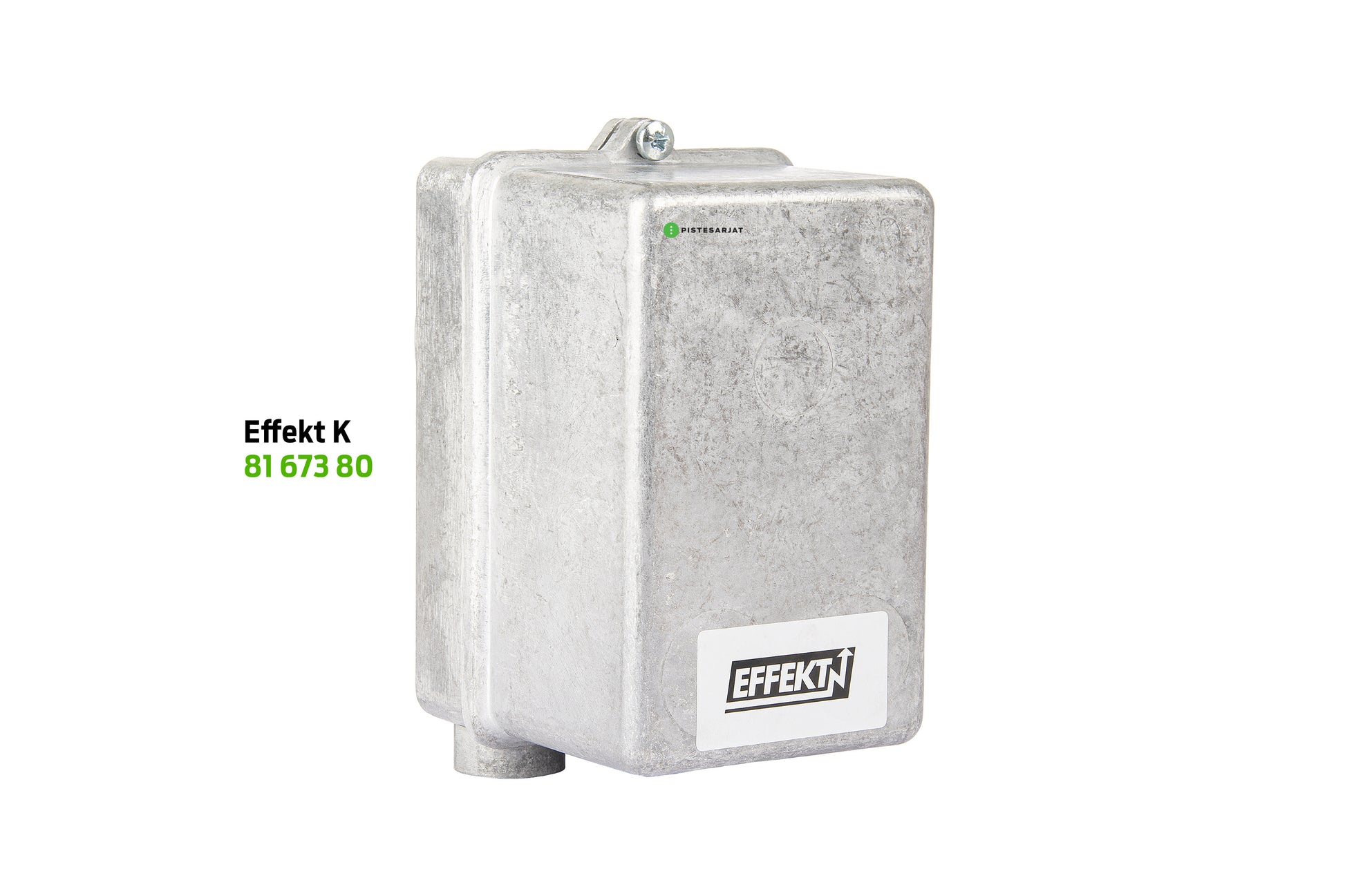

| 81 673 80 | 50 880 45 | K | Kytkentäkotelo, sijoitus |

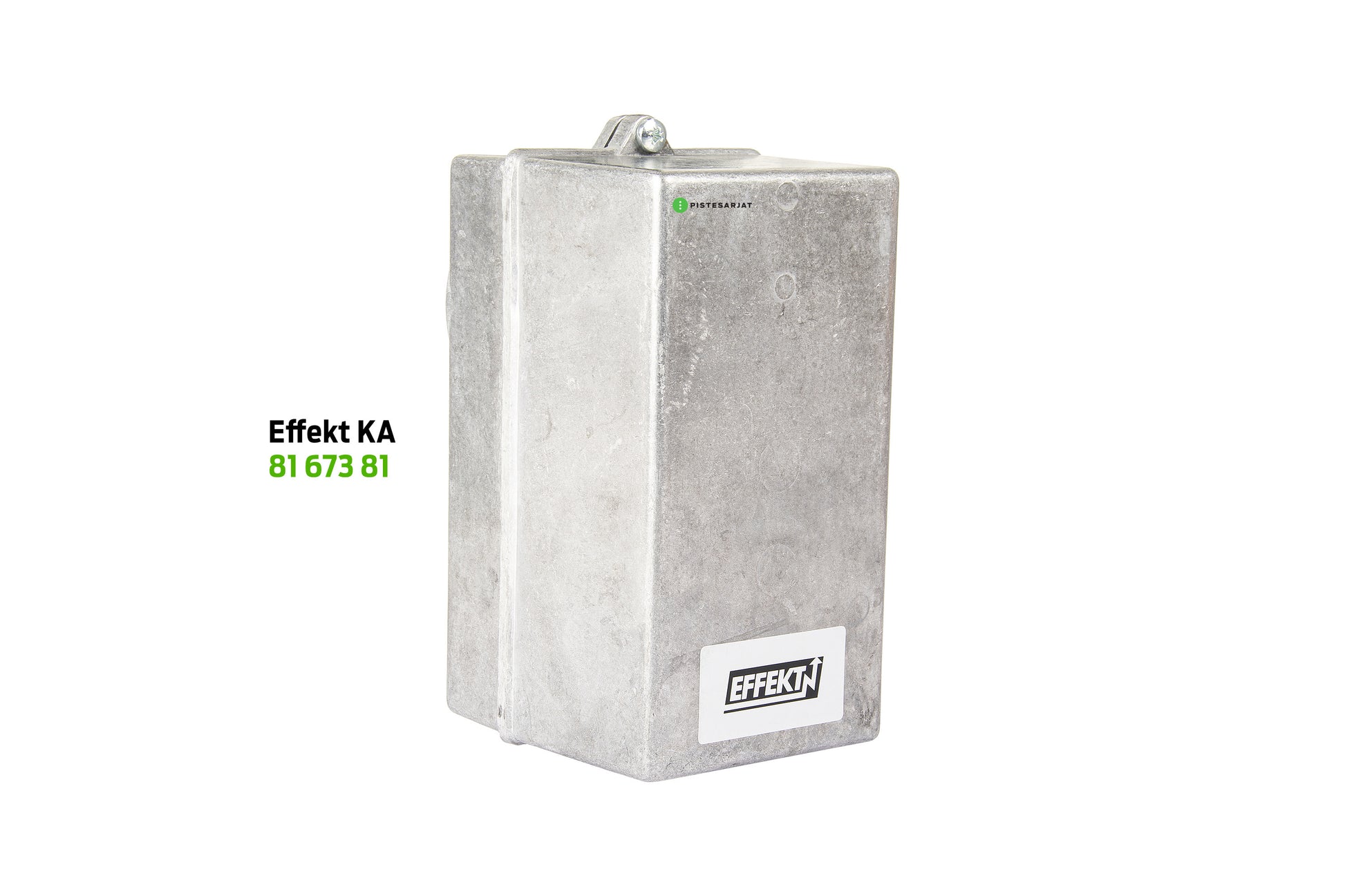

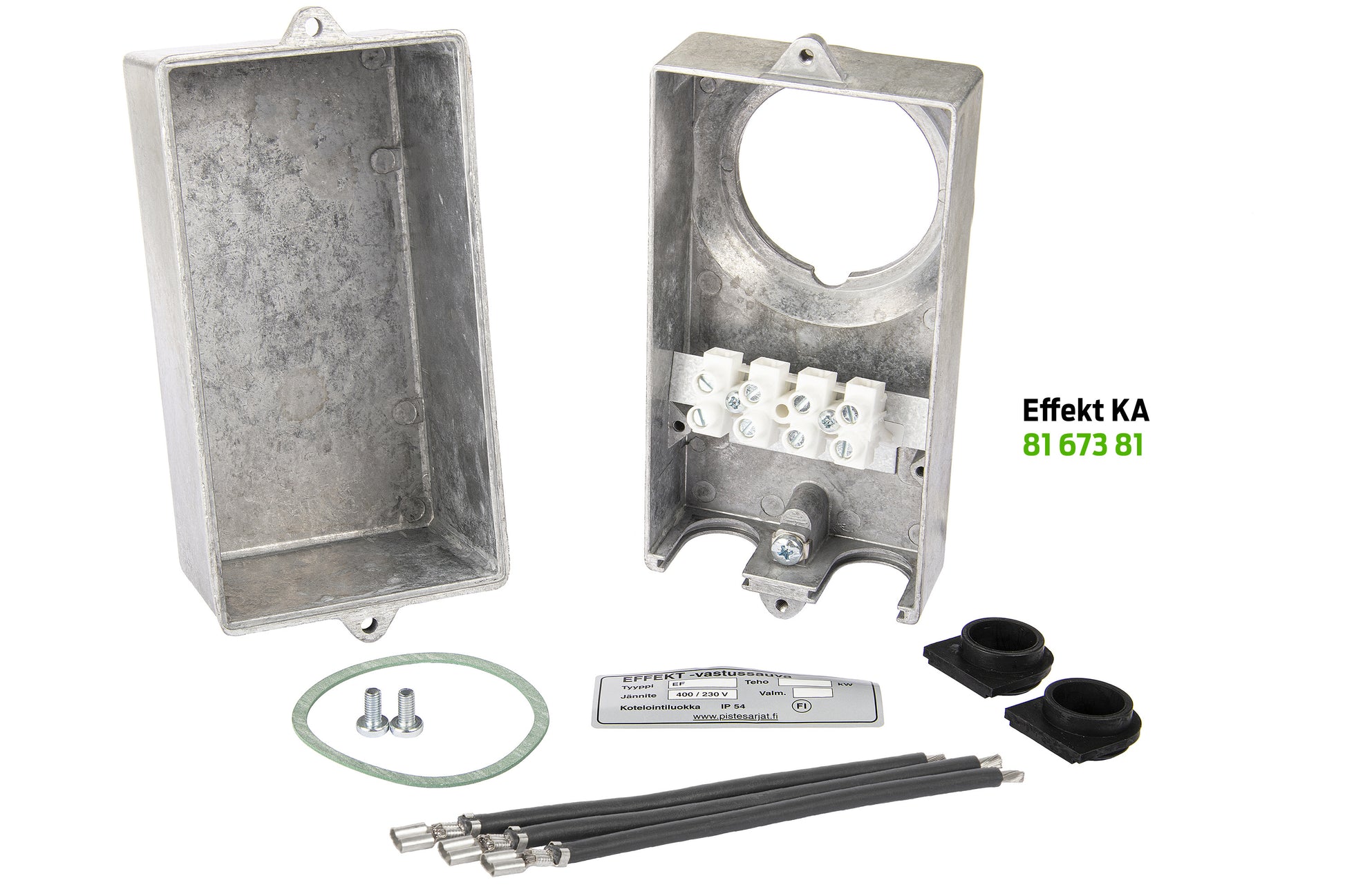

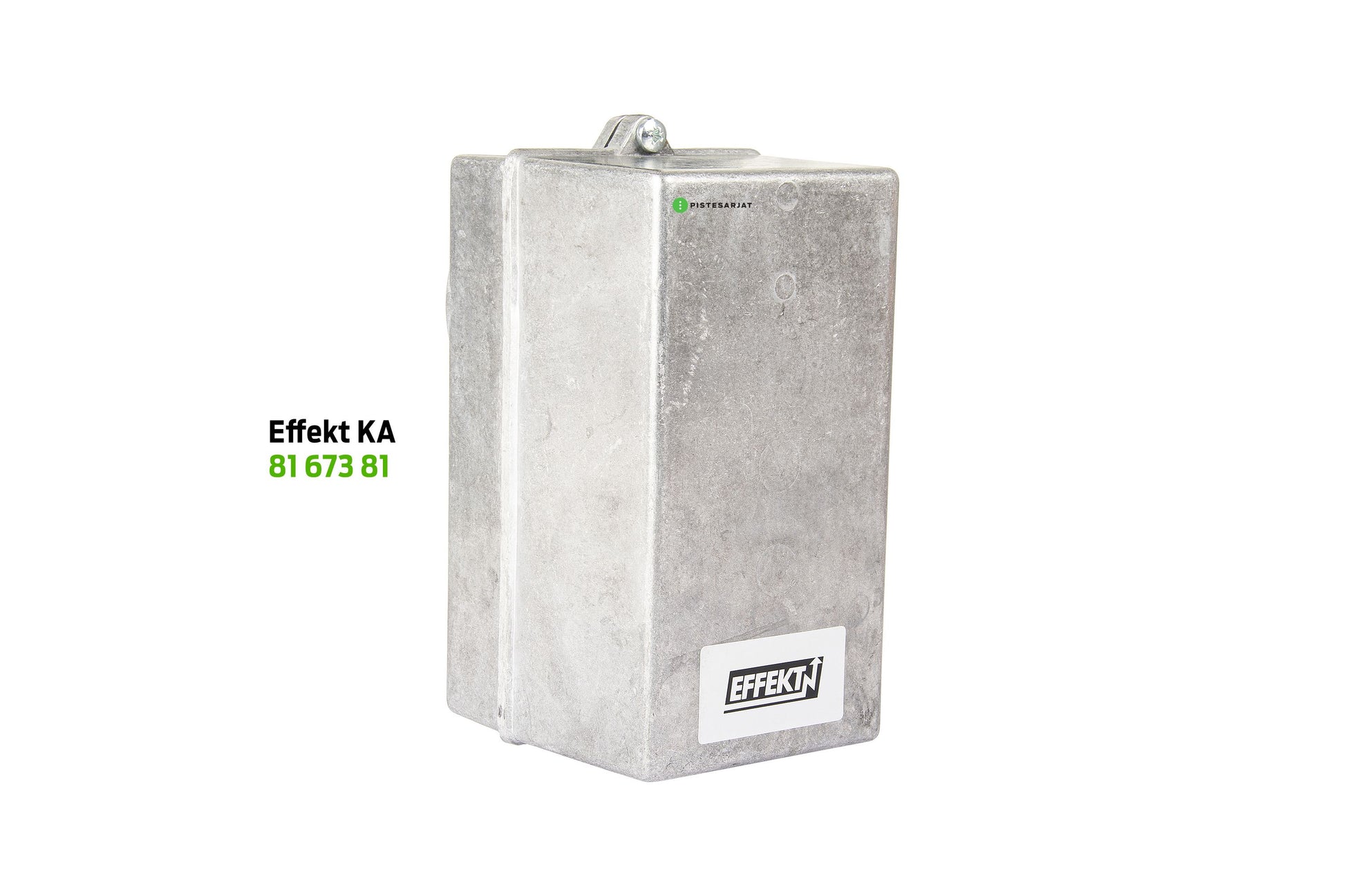

| 81 673 81 | 50 880 46 | KA | vastussauvaan |

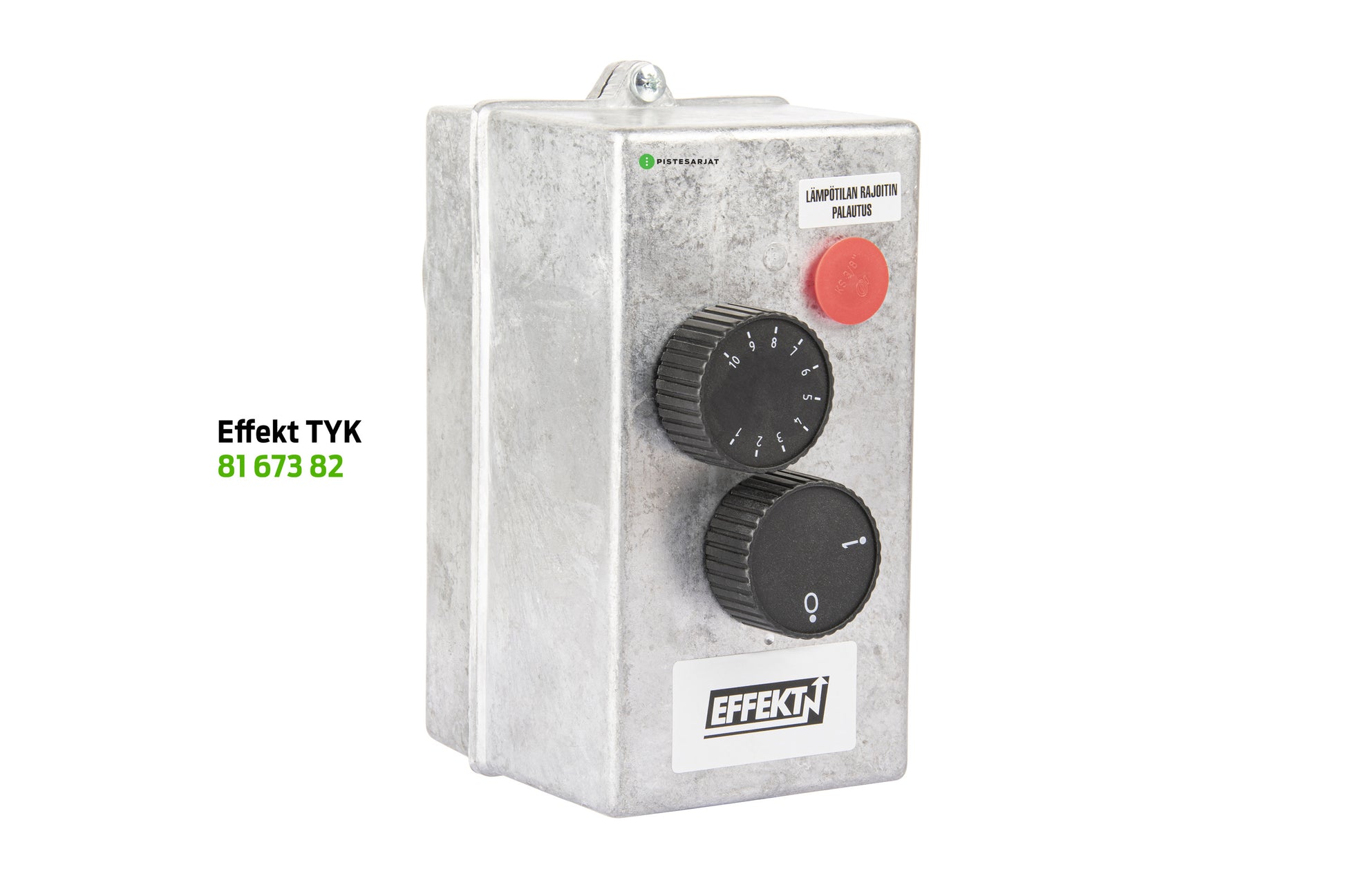

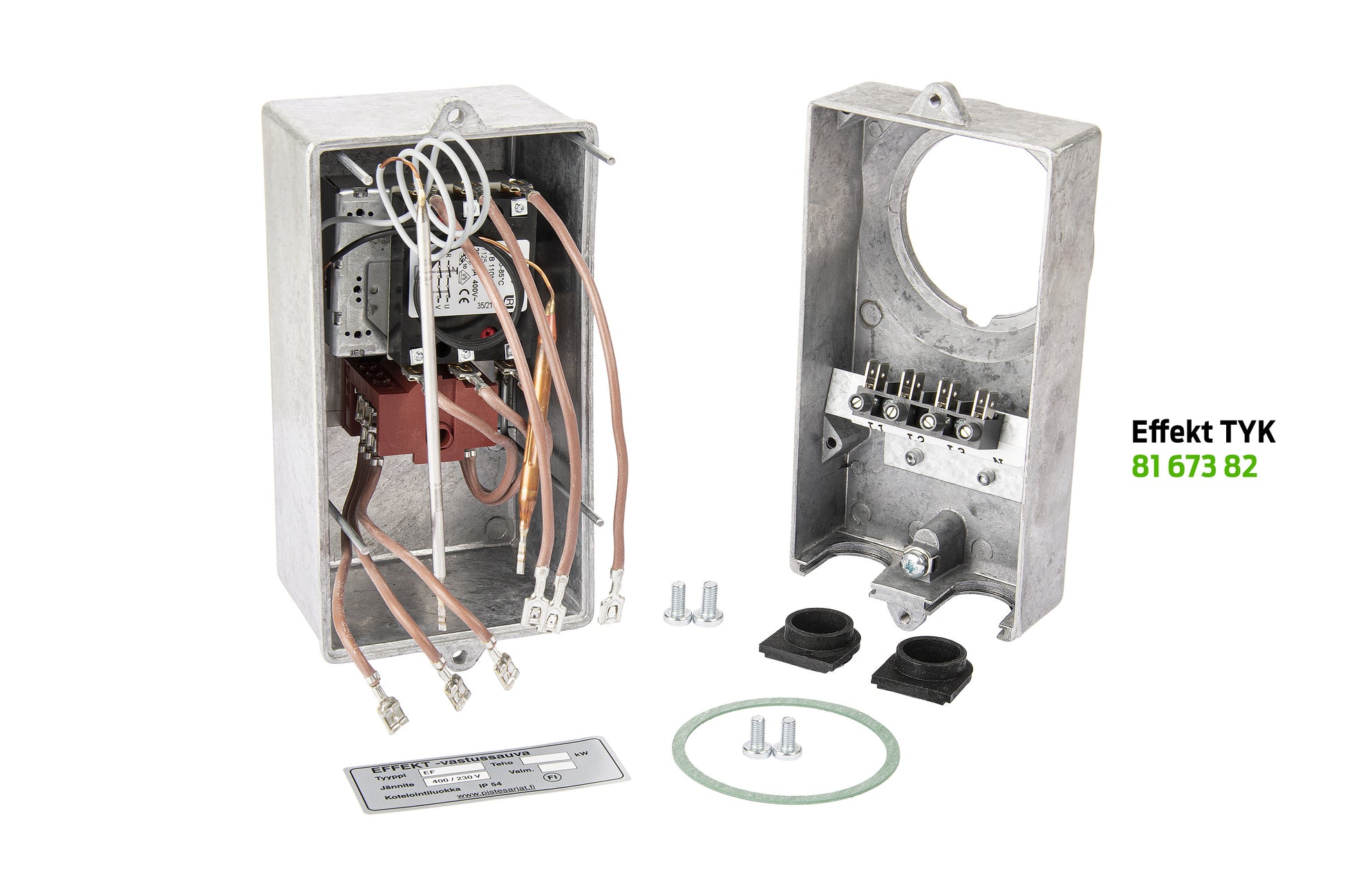

| 81 673 82 | 50 880 60 | TYK | Sauvakoht. suojaus ja säätö, sijoitus vastussauvaan |

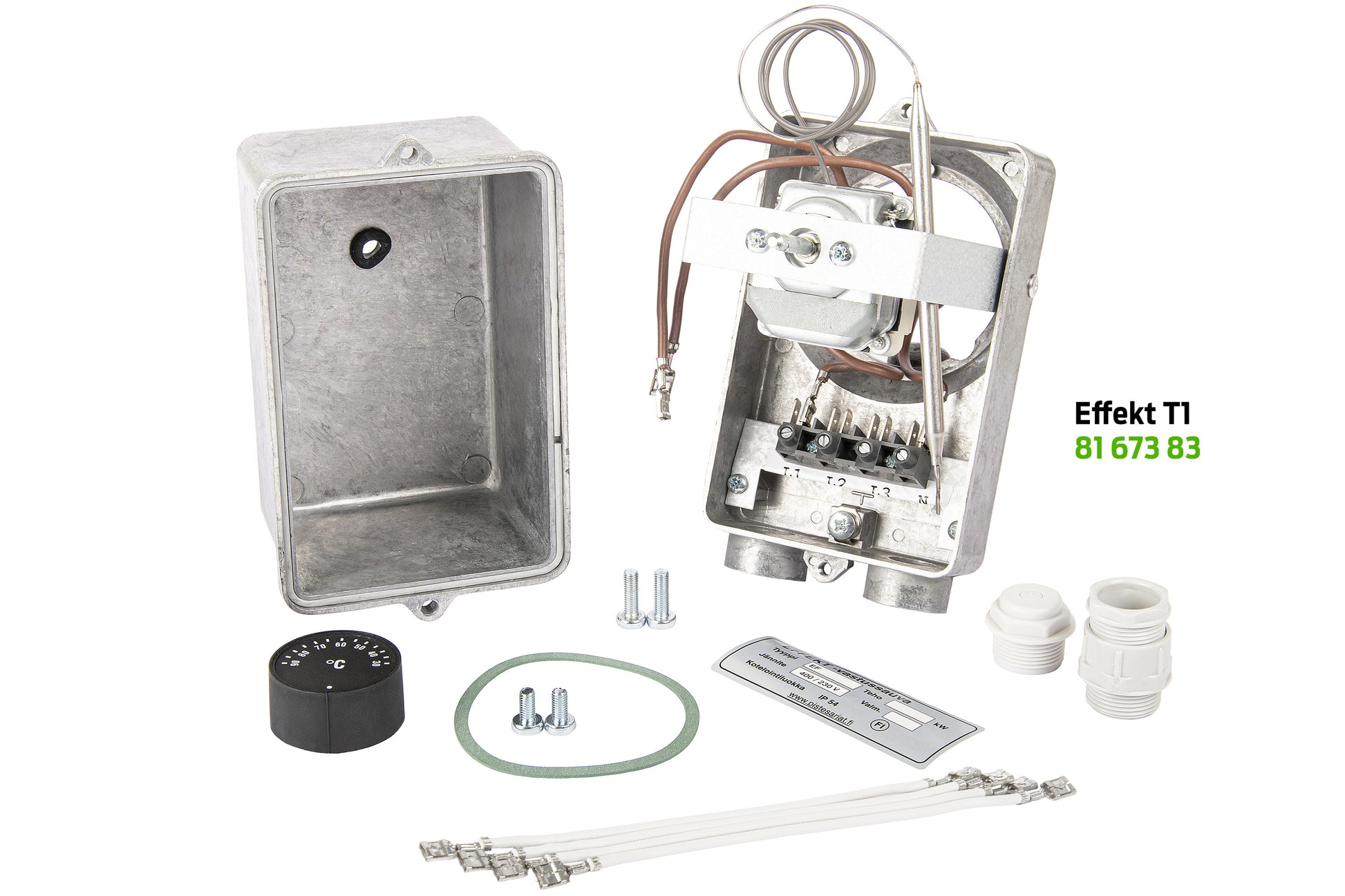

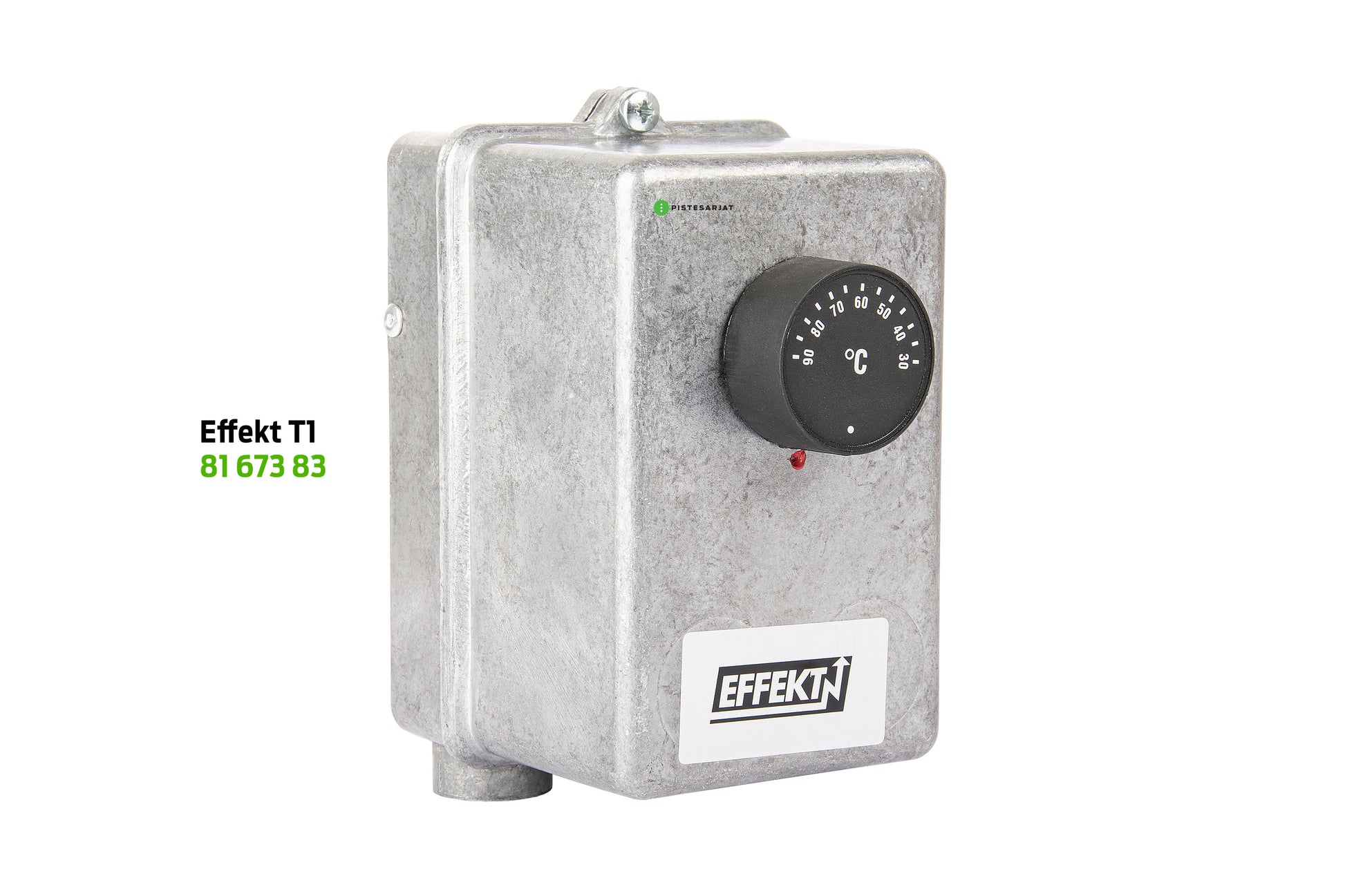

| 81 673 83 | 50 880 50 | T1 | Lämpötilan säätö varaajissa; |

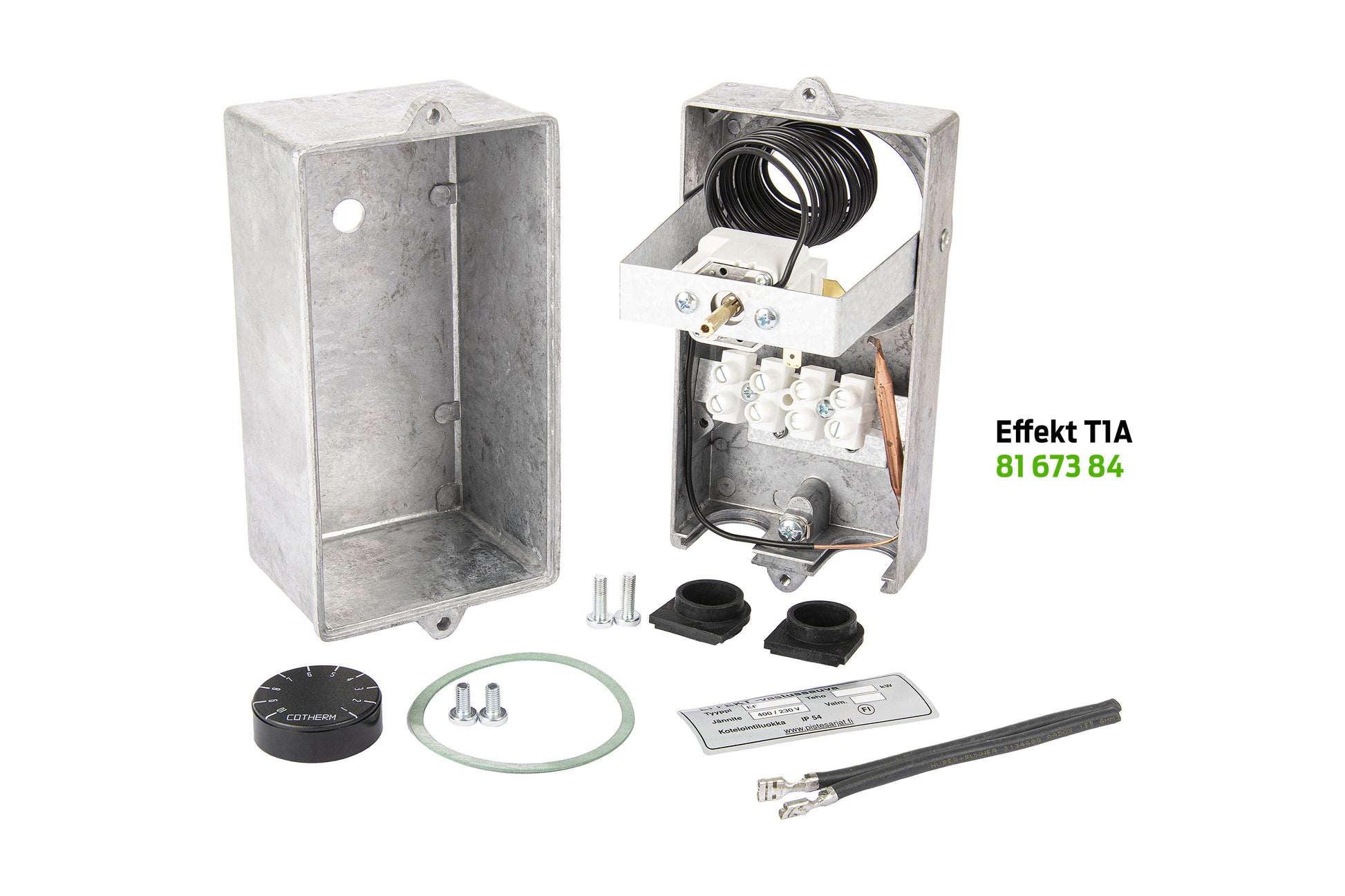

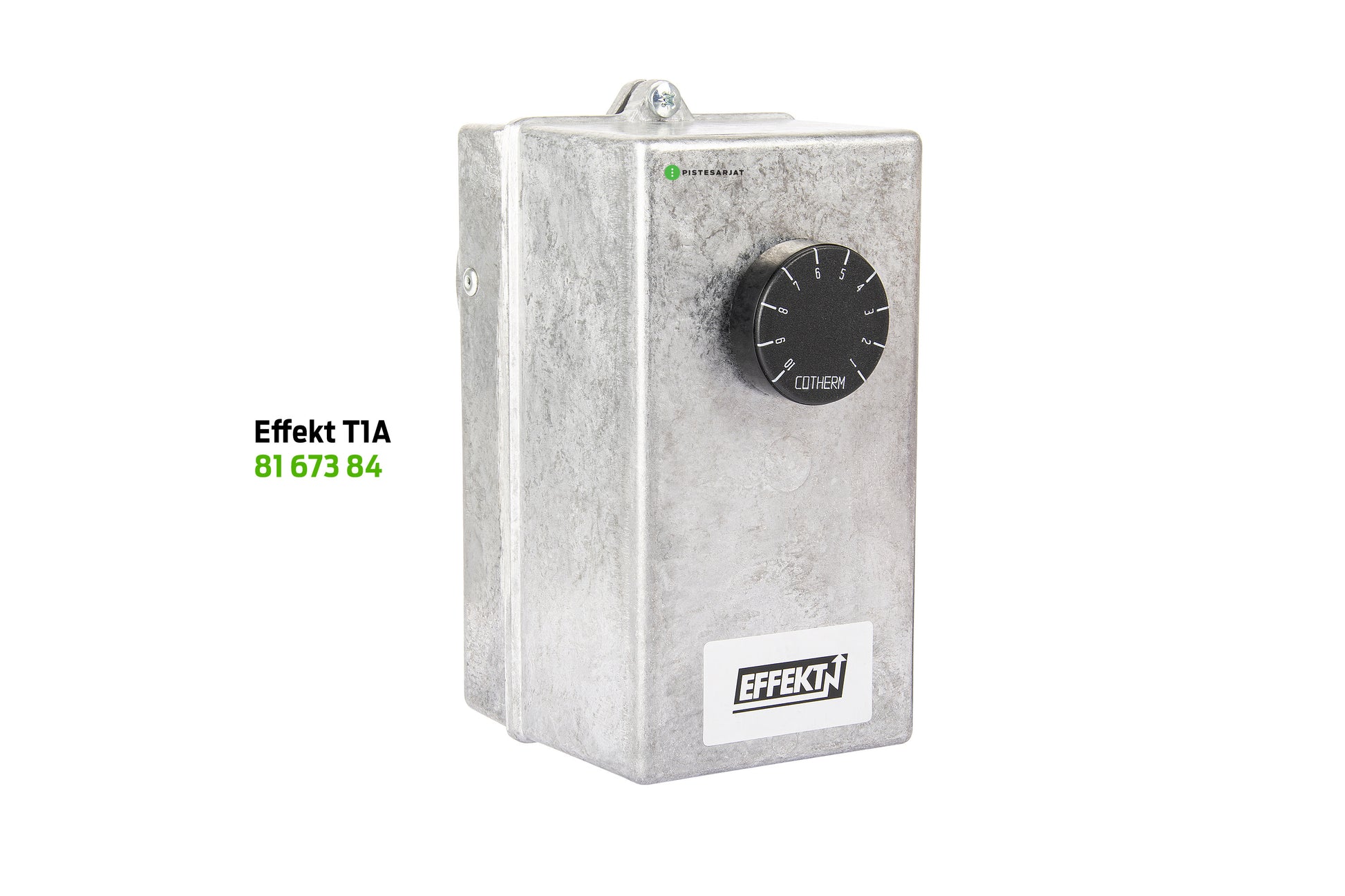

| 81 673 84 | 50 880 51 | T1A | sijoitus säätötaskuun |

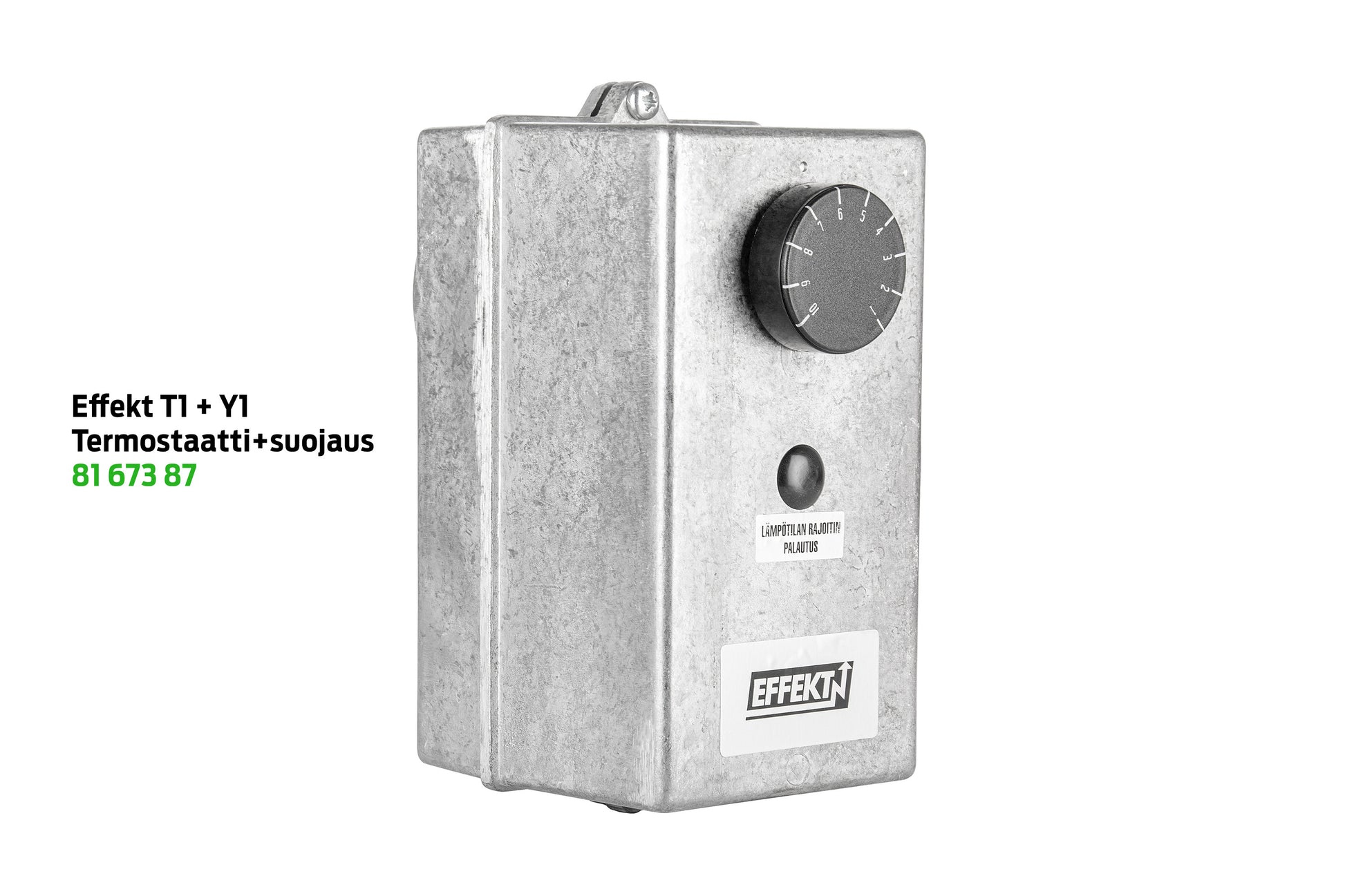

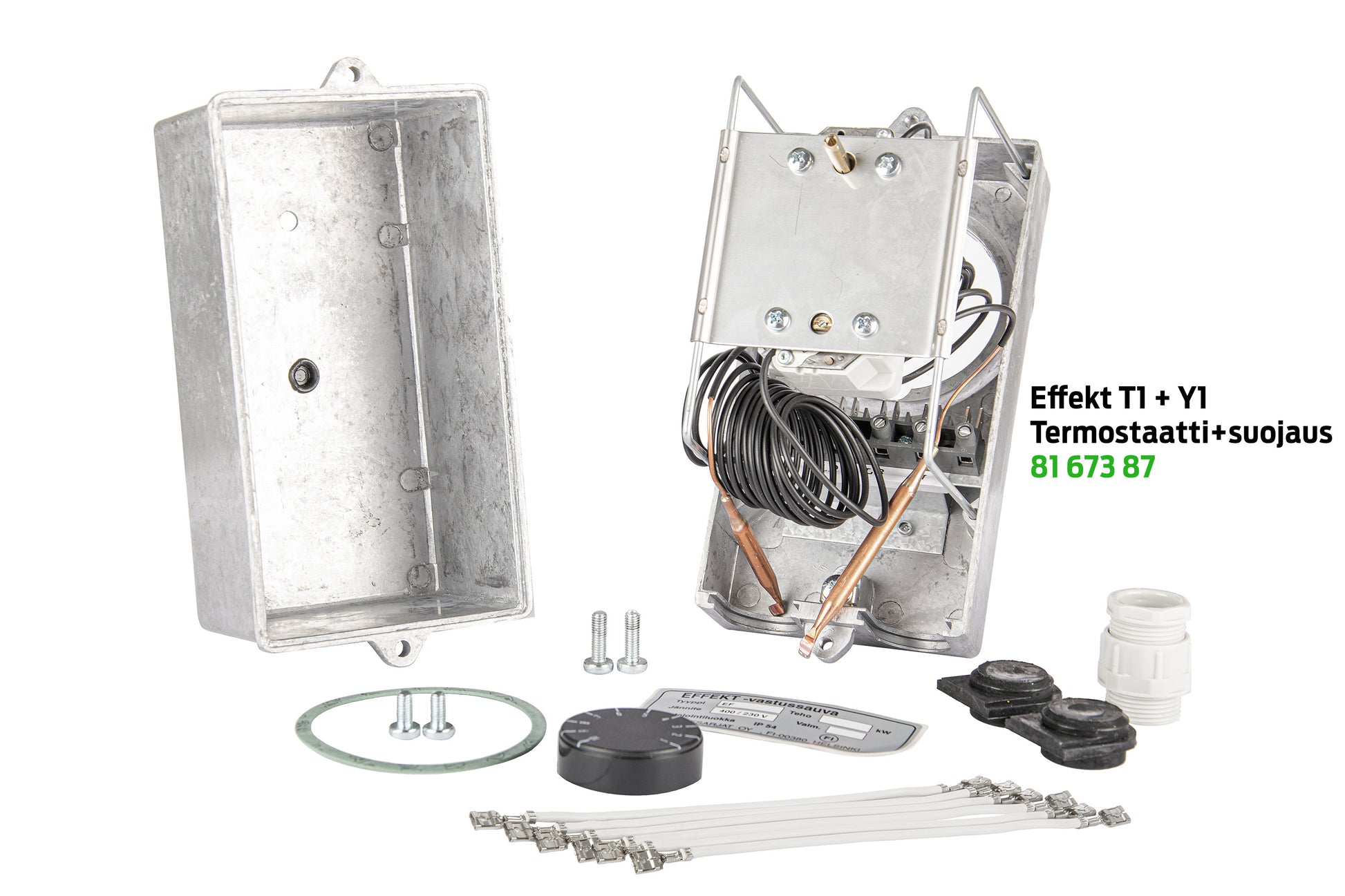

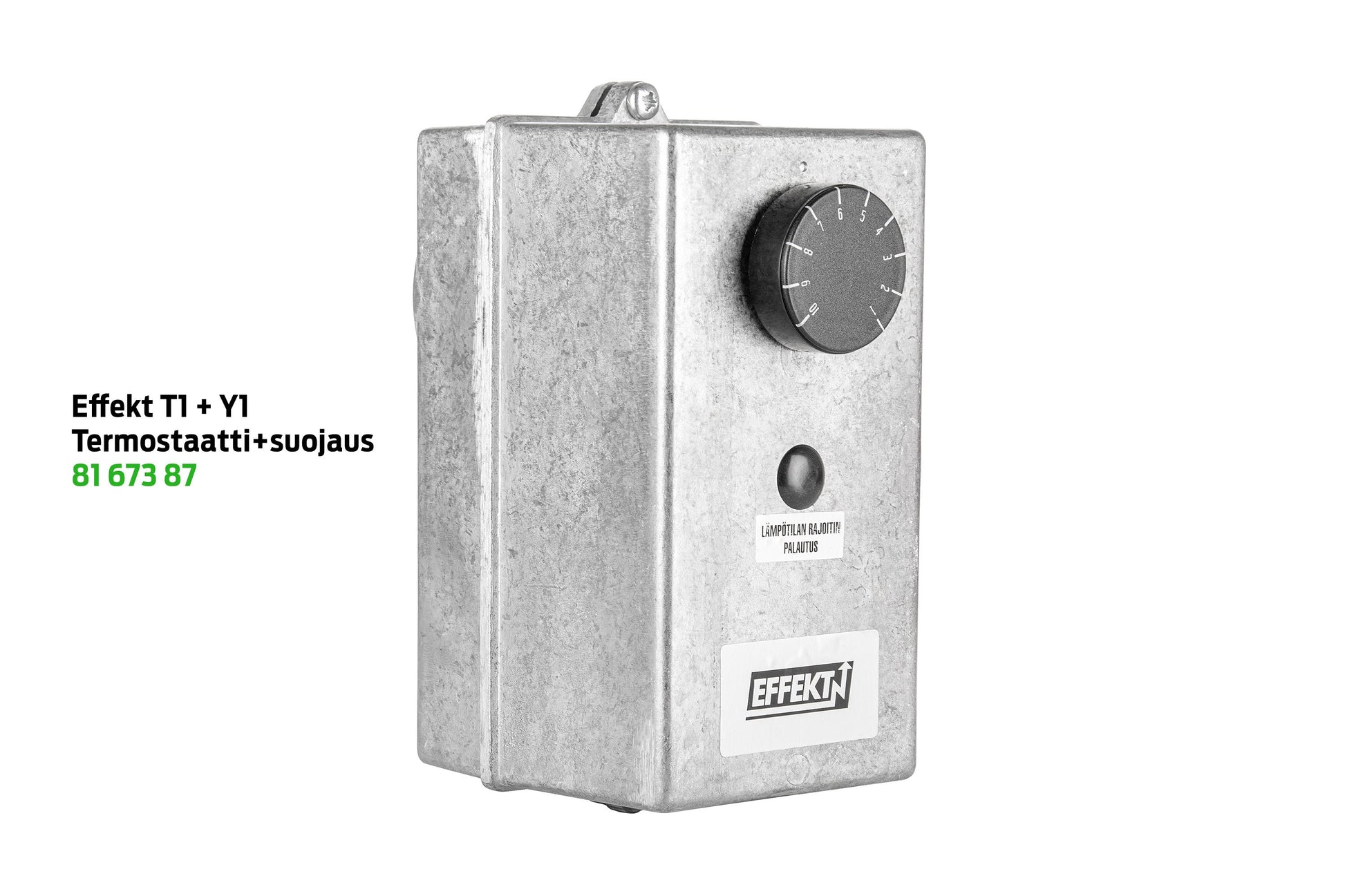

| 81 673 87 | 50 880 62 | T1 + Y1 | Järjestelmän säätö ja suojaus, sijoitus säätötaskuun |

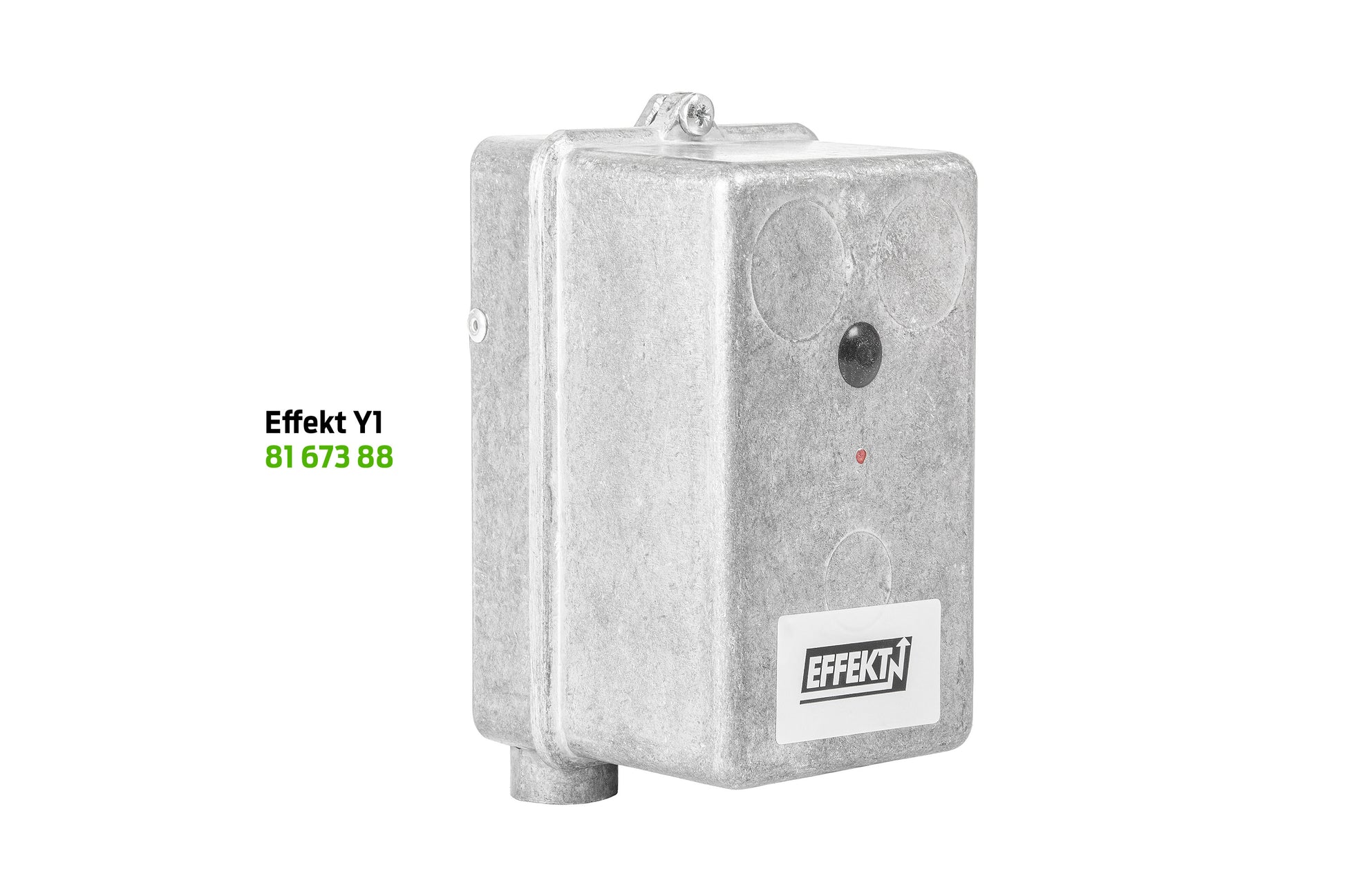

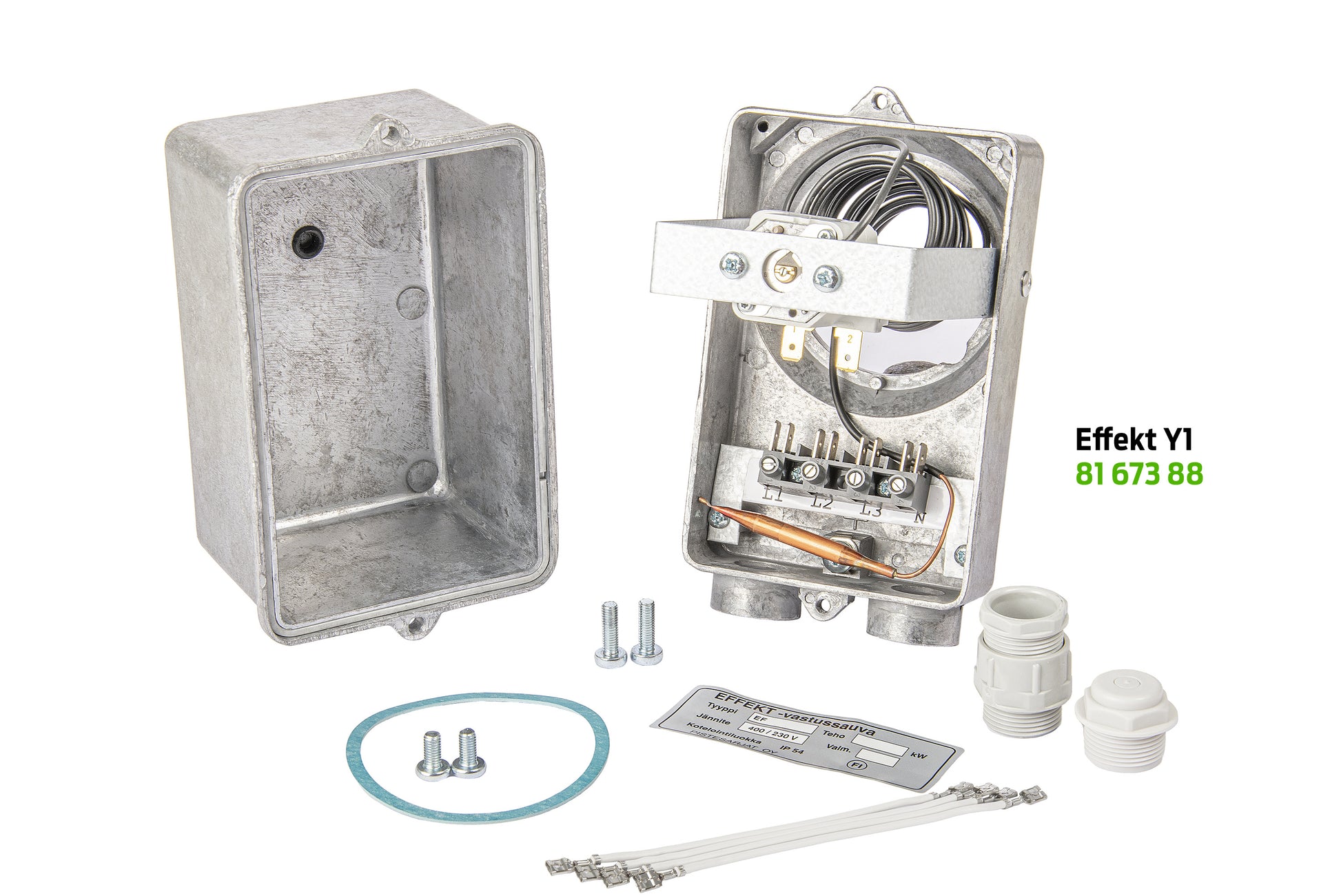

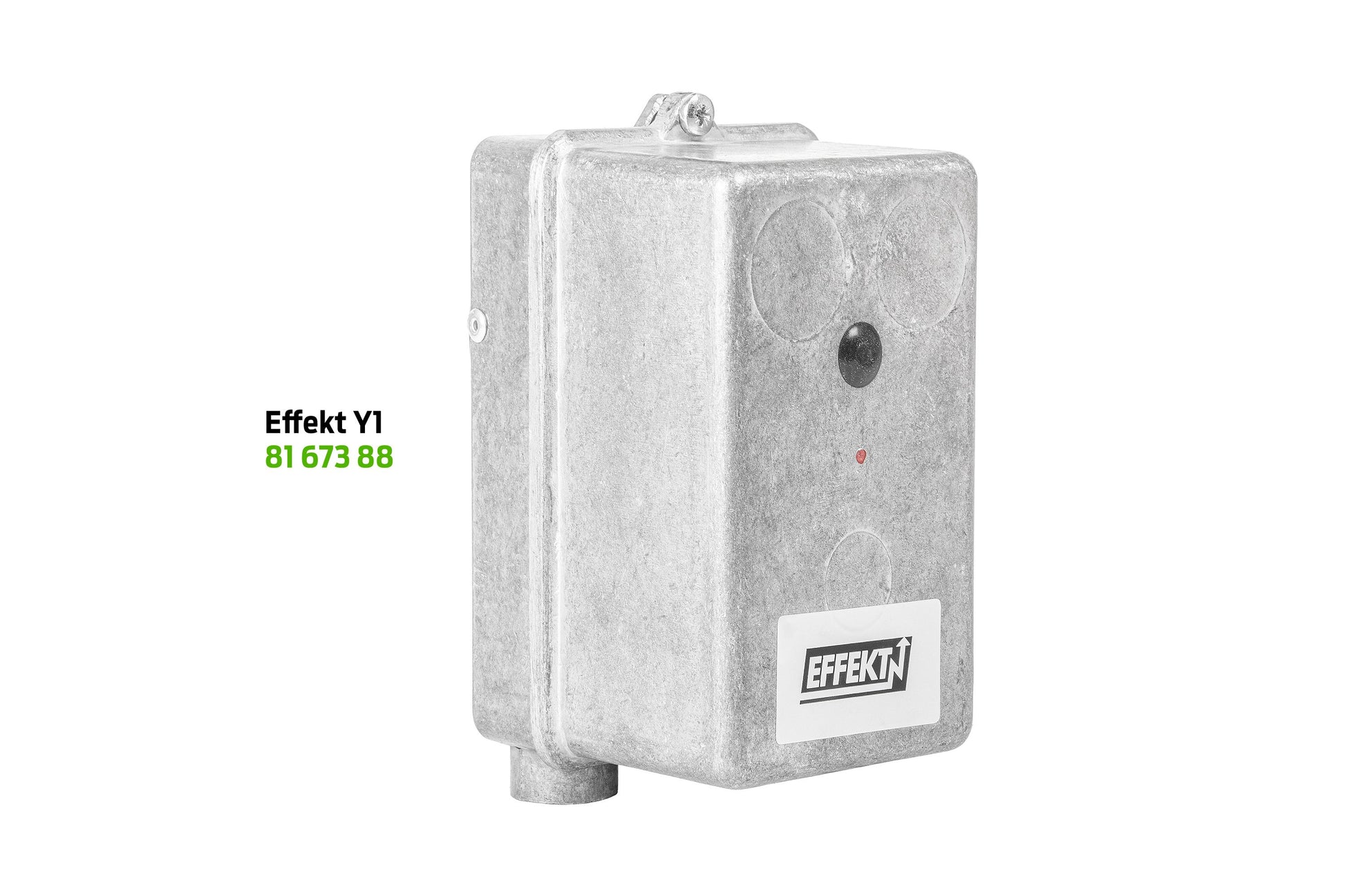

| 81 673 88 | 50 880 55 | Y1 | Järjestelmän suojaus; |

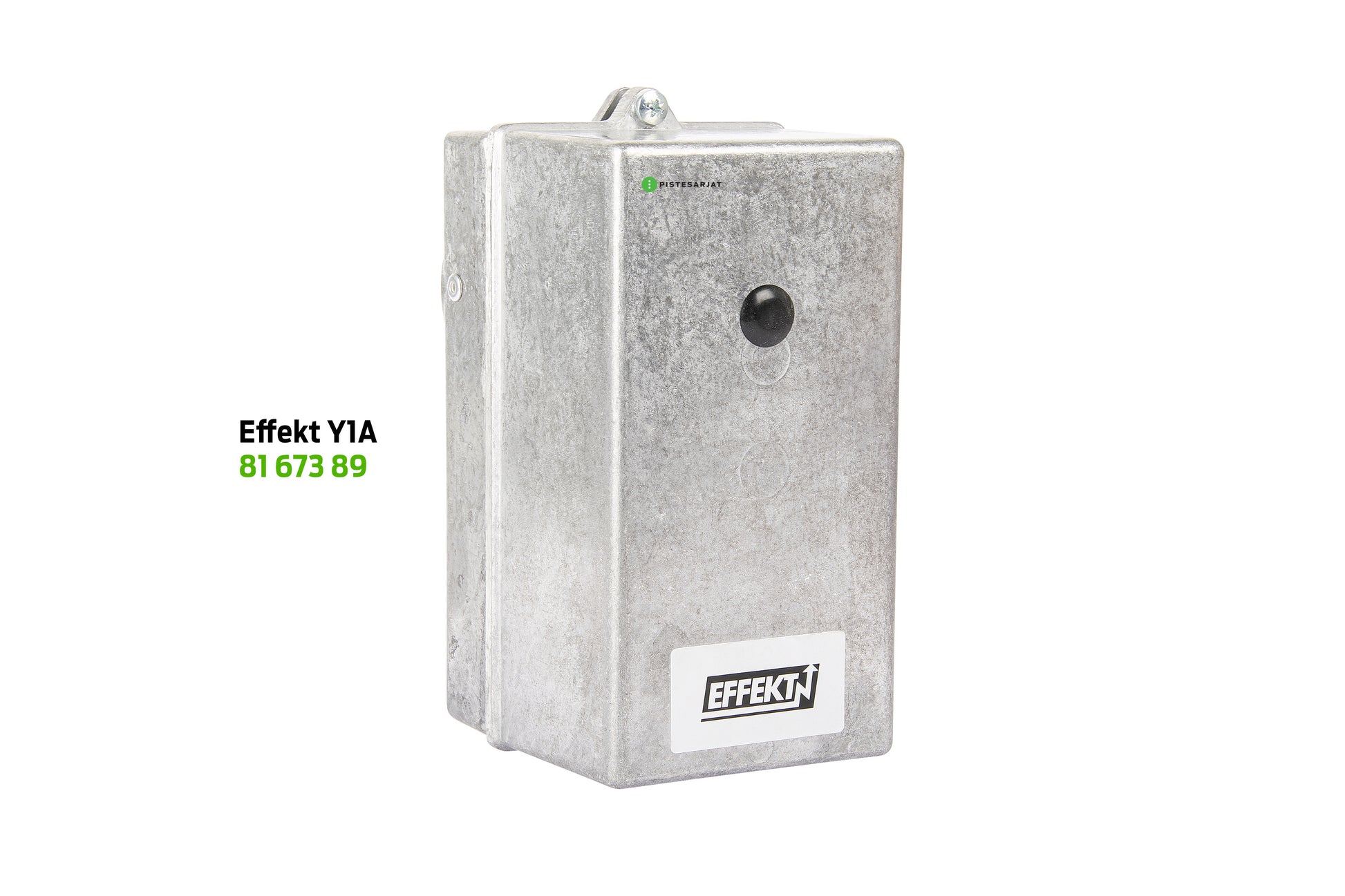

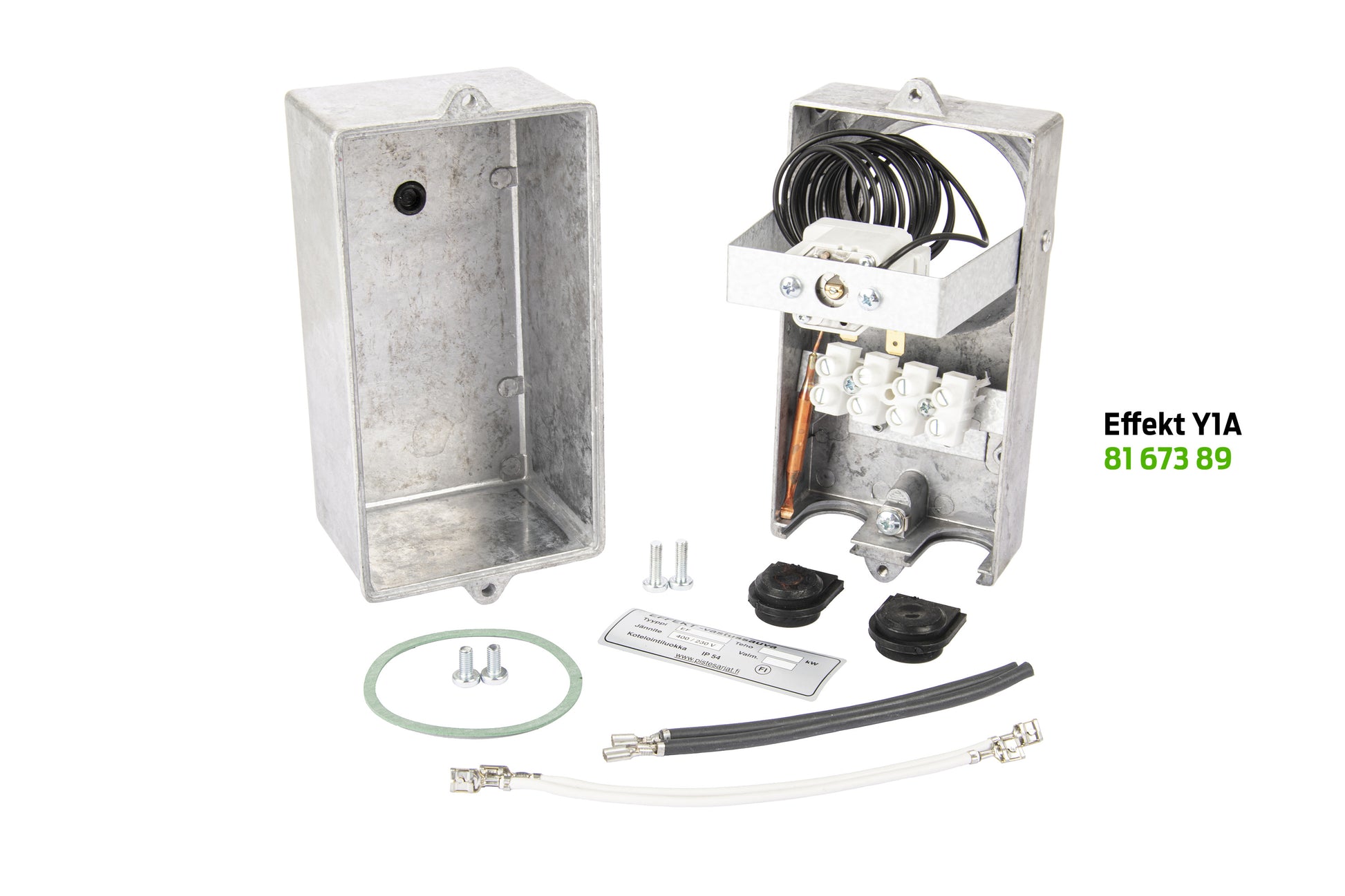

| 81 673 89 | 50 880 56 | Y1A | Sijoitus vastussauvaan; |

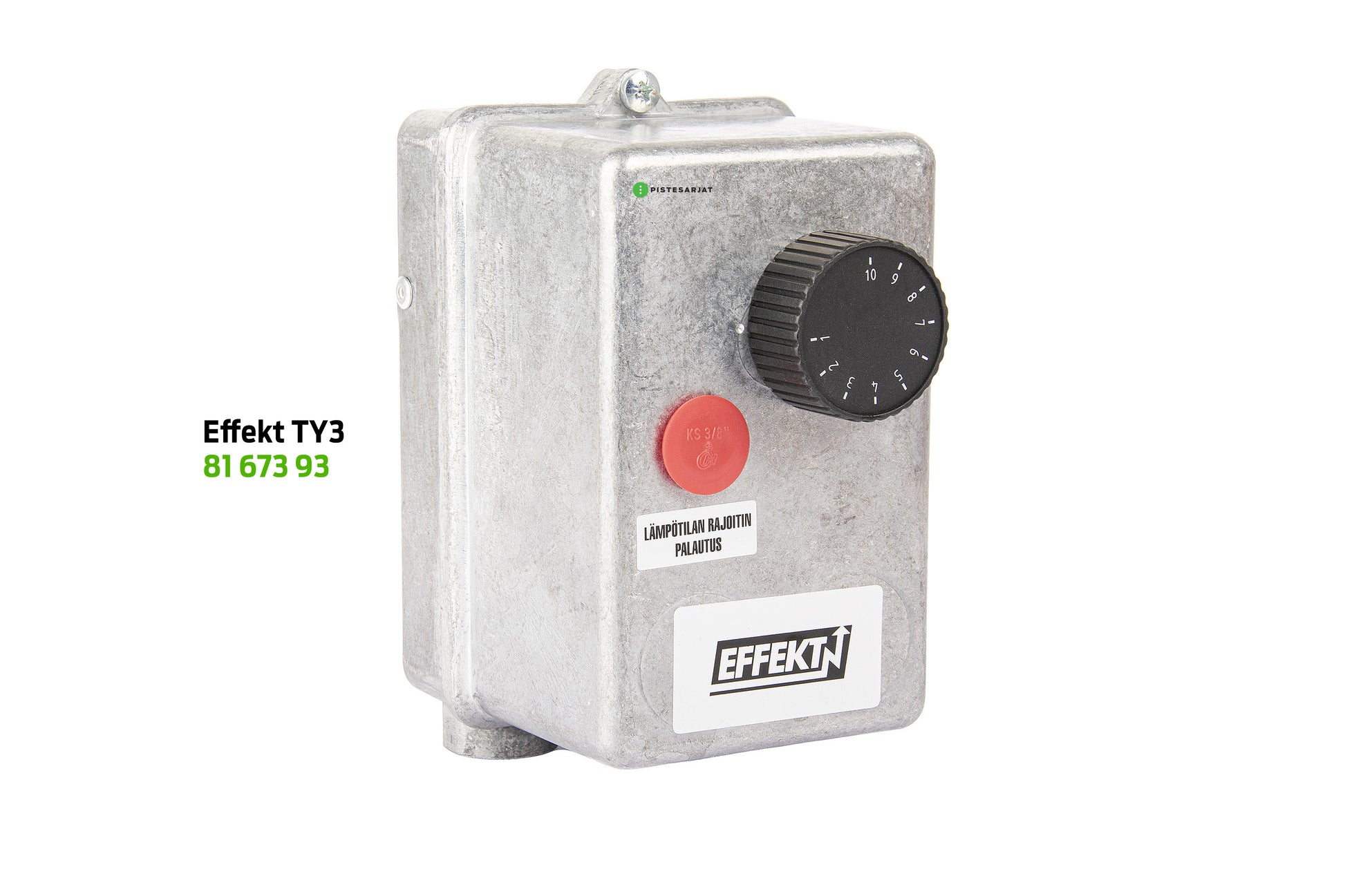

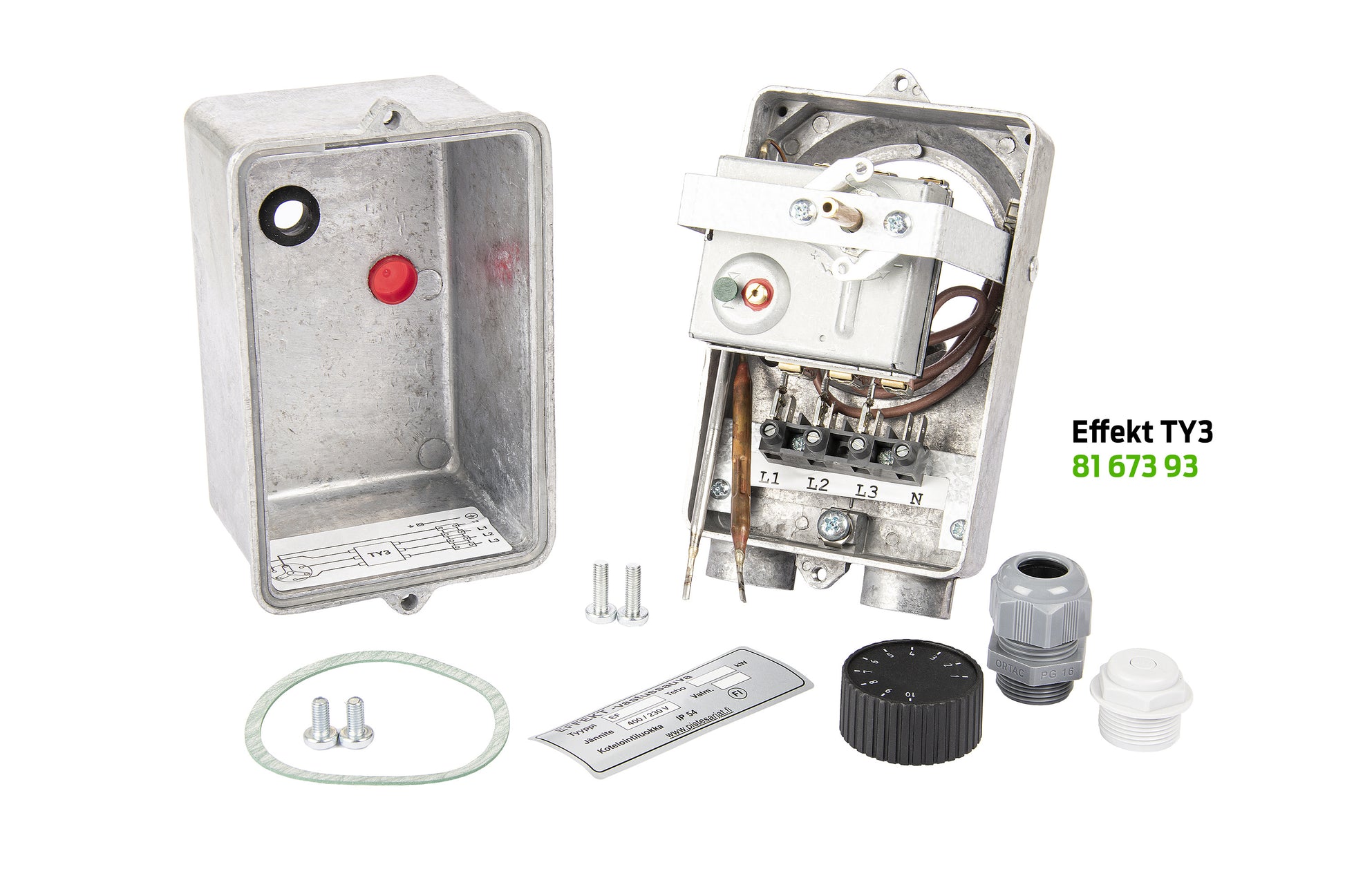

| 81 673 93 | 50 880 59 | TY3 | Sauvakoht. suojaus ja säätö |

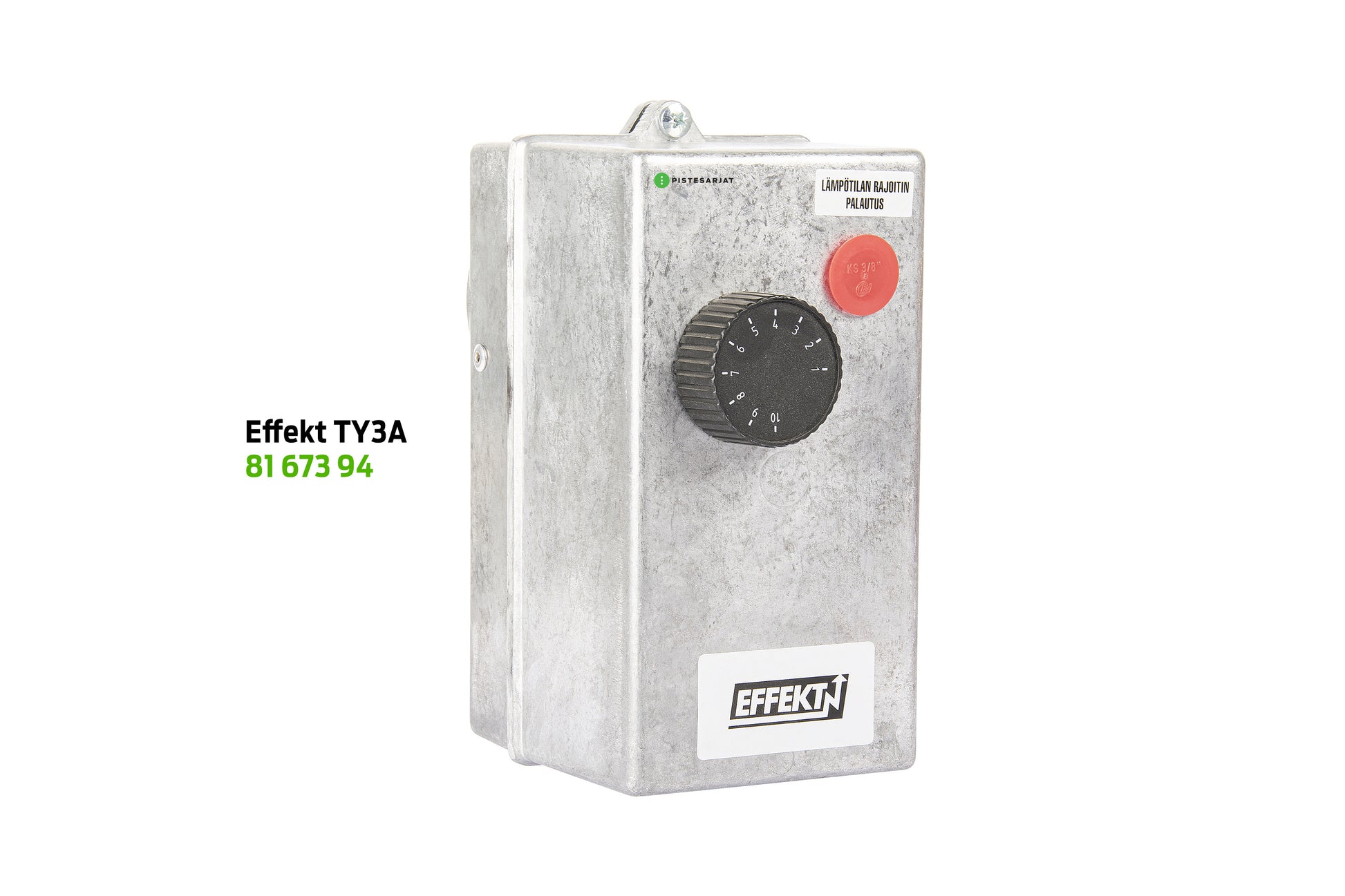

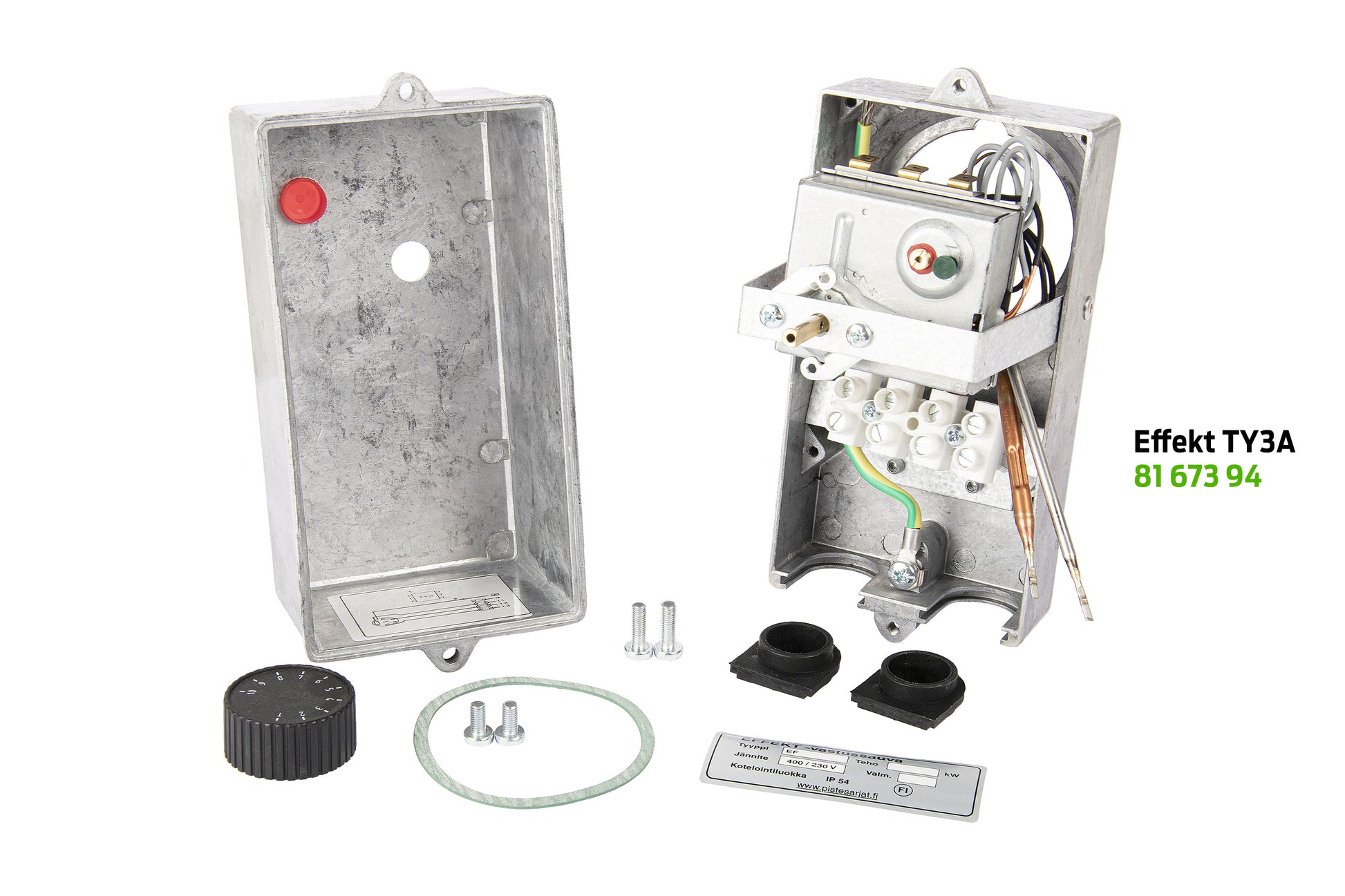

| 81 673 94 | 50 880 58 | TY3A | sijoitus vastussauvaan |
