El-Clic liitäntärasiat PST 20/30/40/Ränni
El-Clic liitäntärasiat PST 20/30/40/Ränni
Kytkentä-, liitäntä- ja haaroitusrasiat itserajoittuville lämpökaapeleille. Rasioiden avulla voidaan tehdä lämpökaapeleiden kytkennät vesitiiviisti IP 65 -kotelointiluokan mukaan.

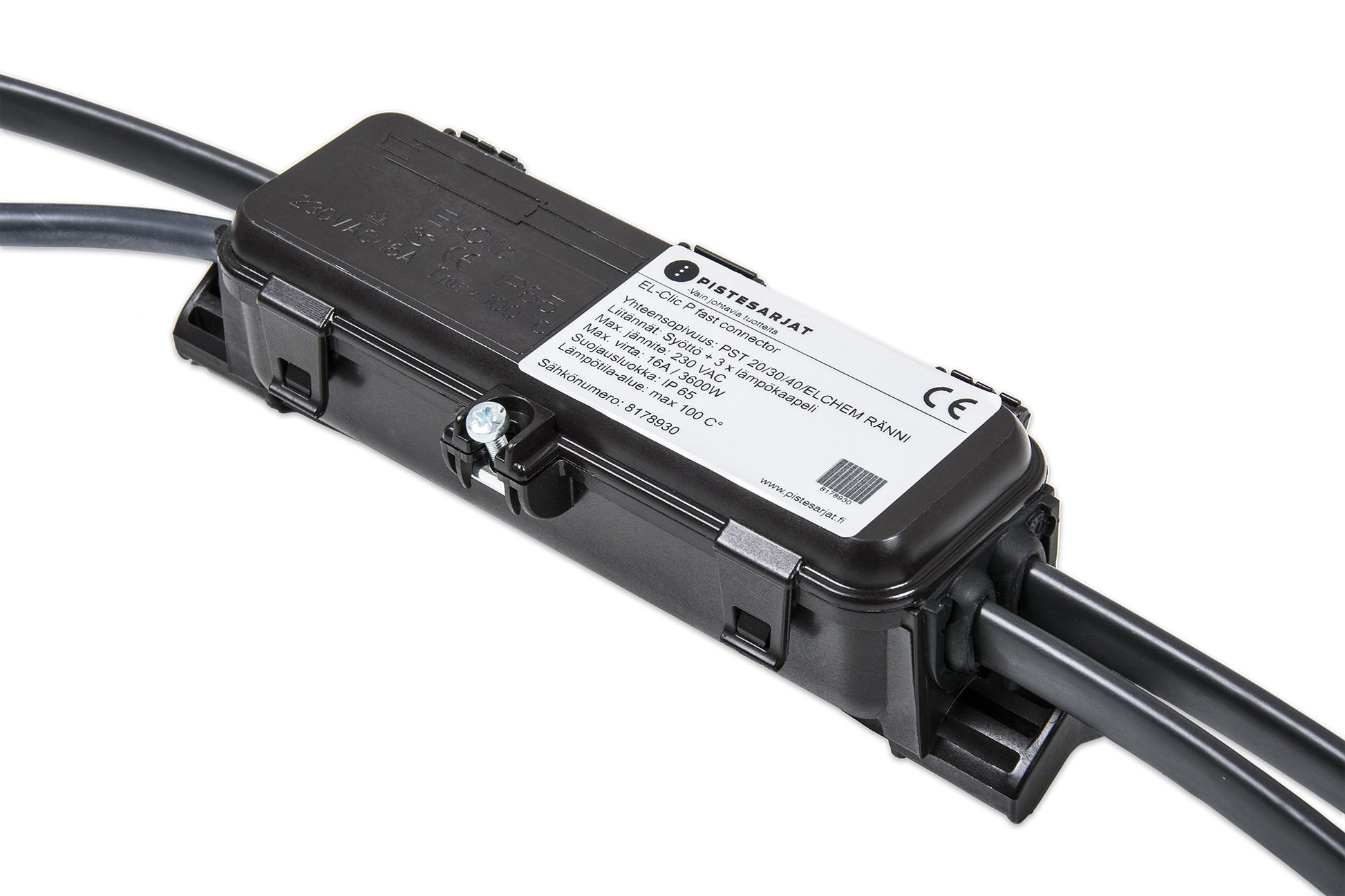

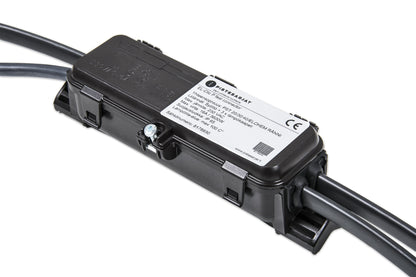

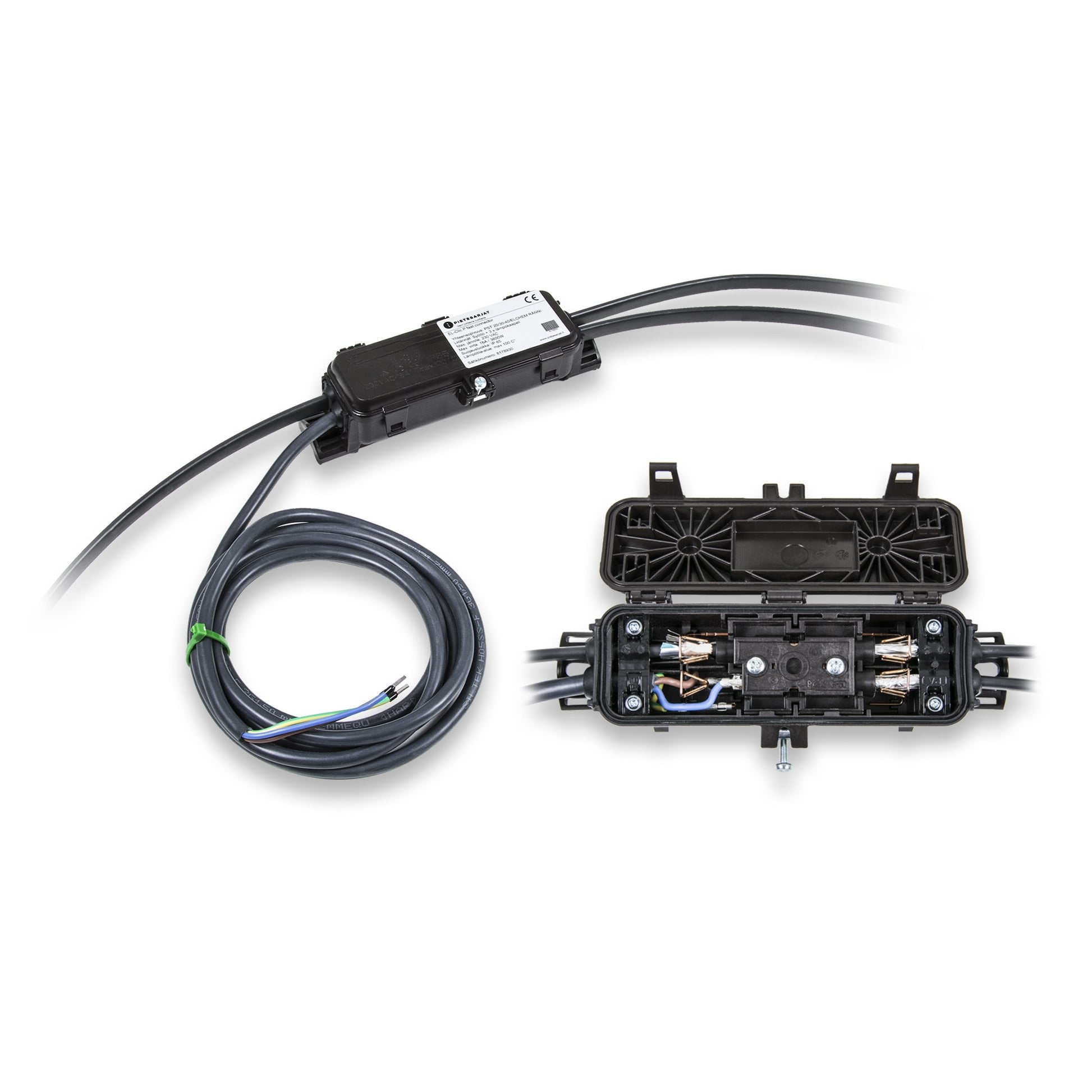

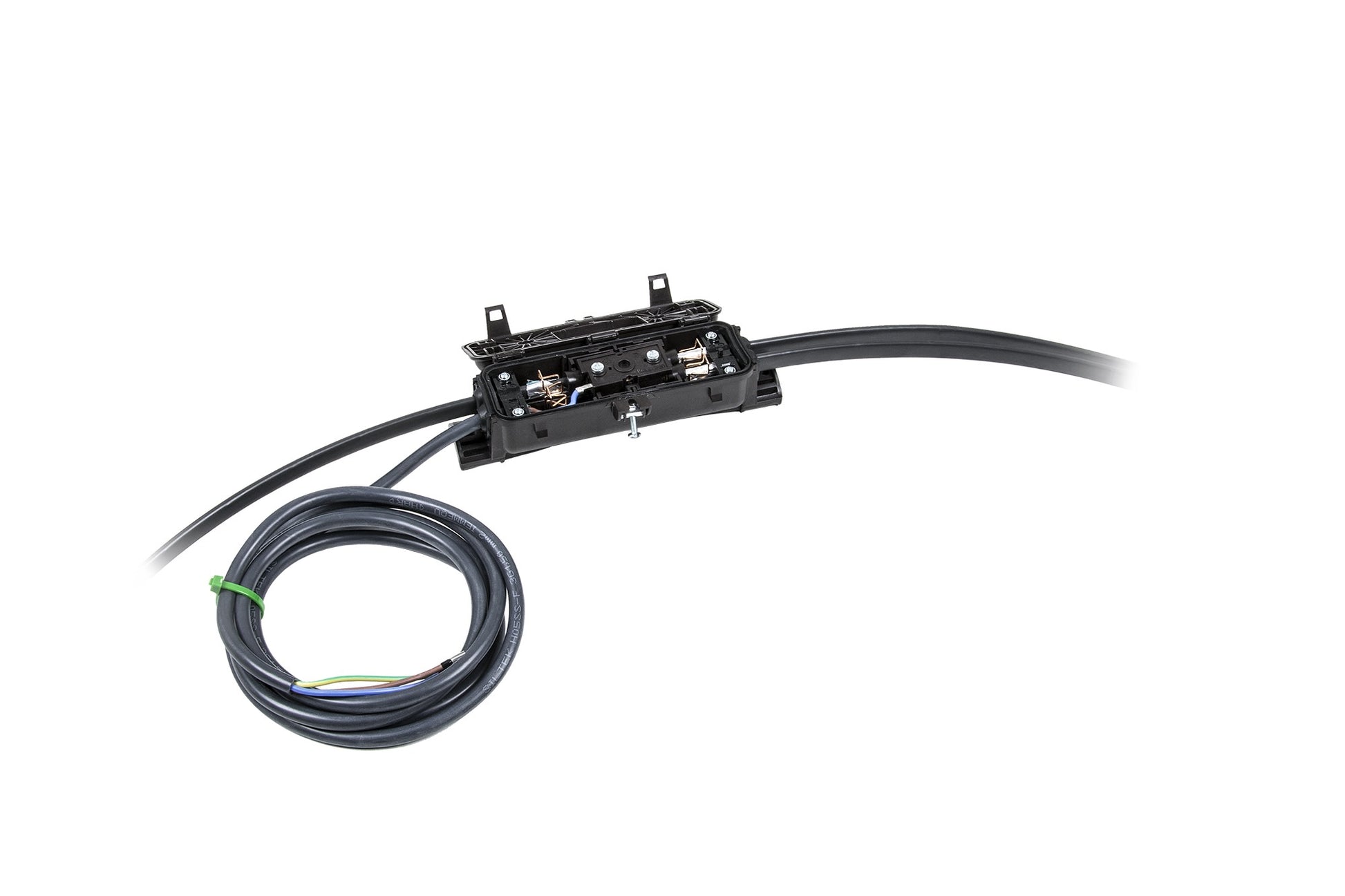

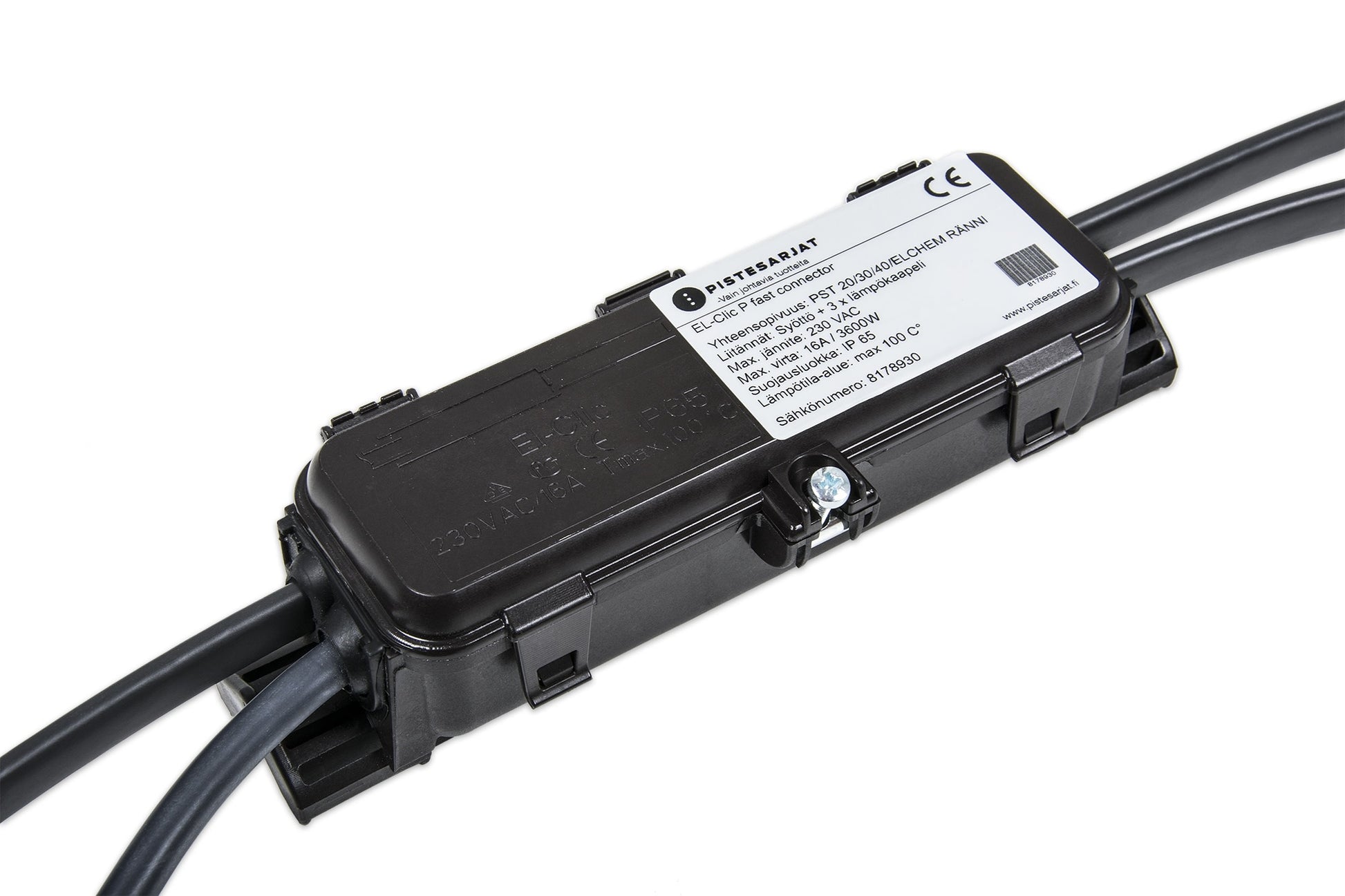

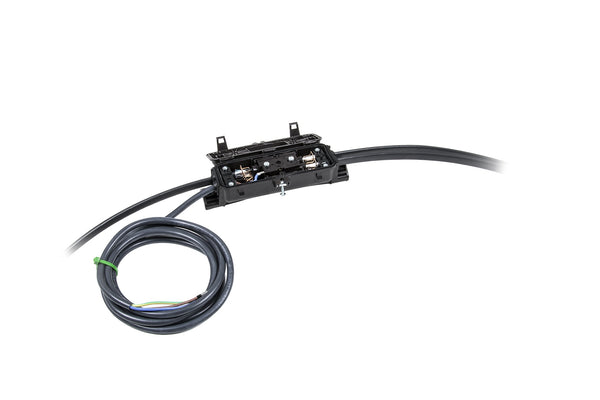

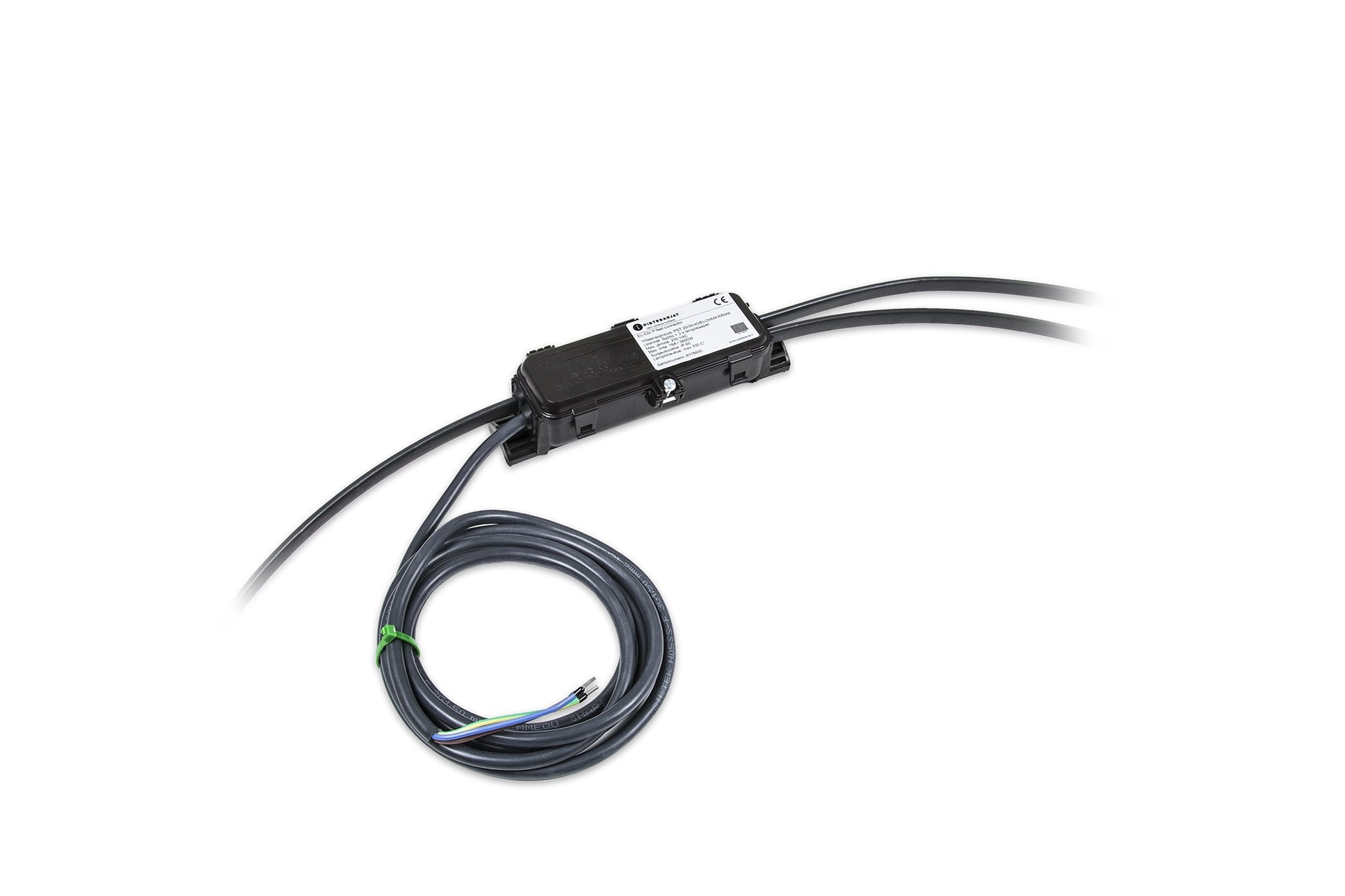

EL-Clic P -mallissa on liitännät max. 3 kpl lämpökaapelille ja 1 x valmiiksi kytketty 2,5 metrin (3G1.5 H05 SS-F) syöttökaapeli .

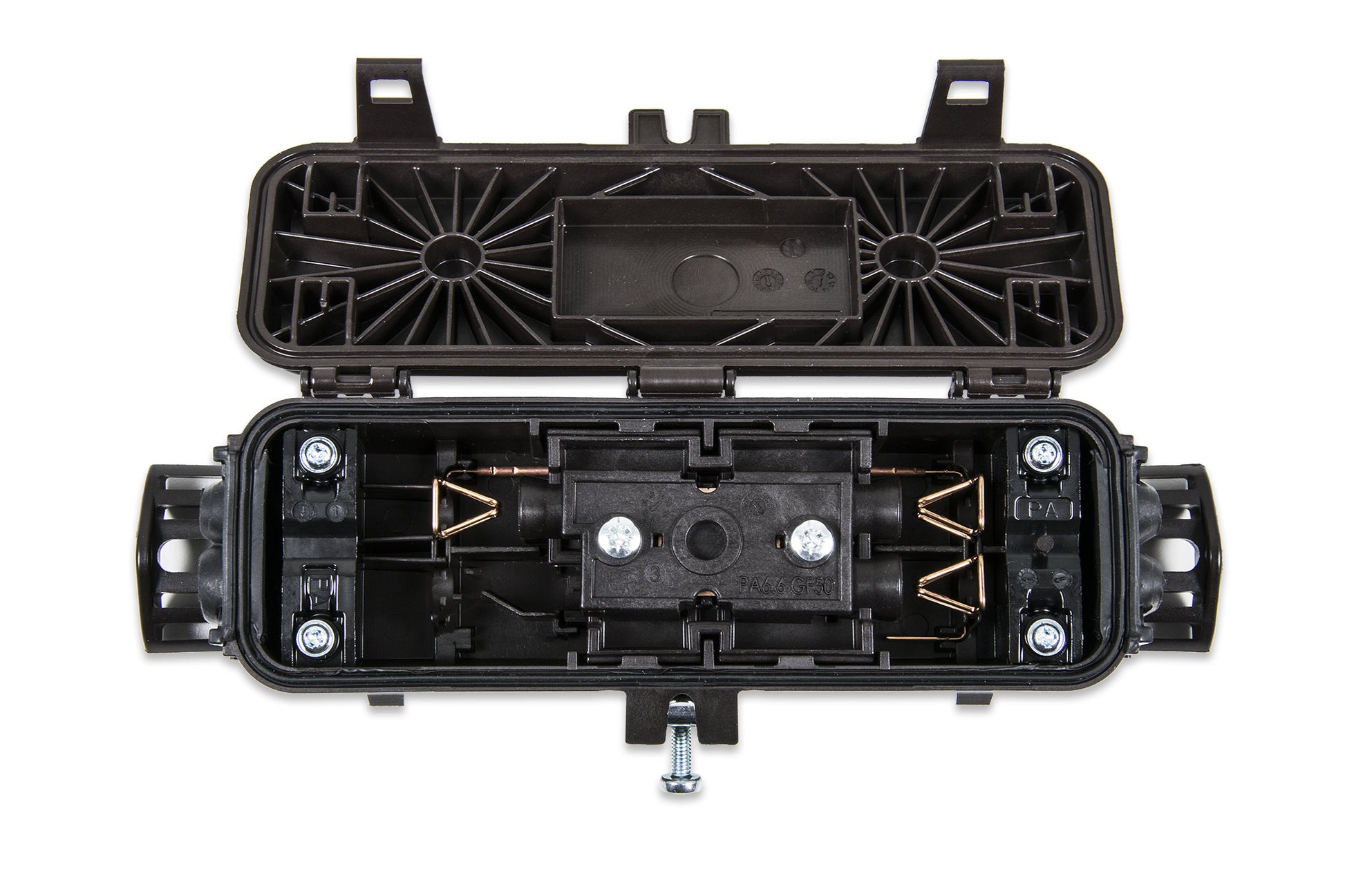

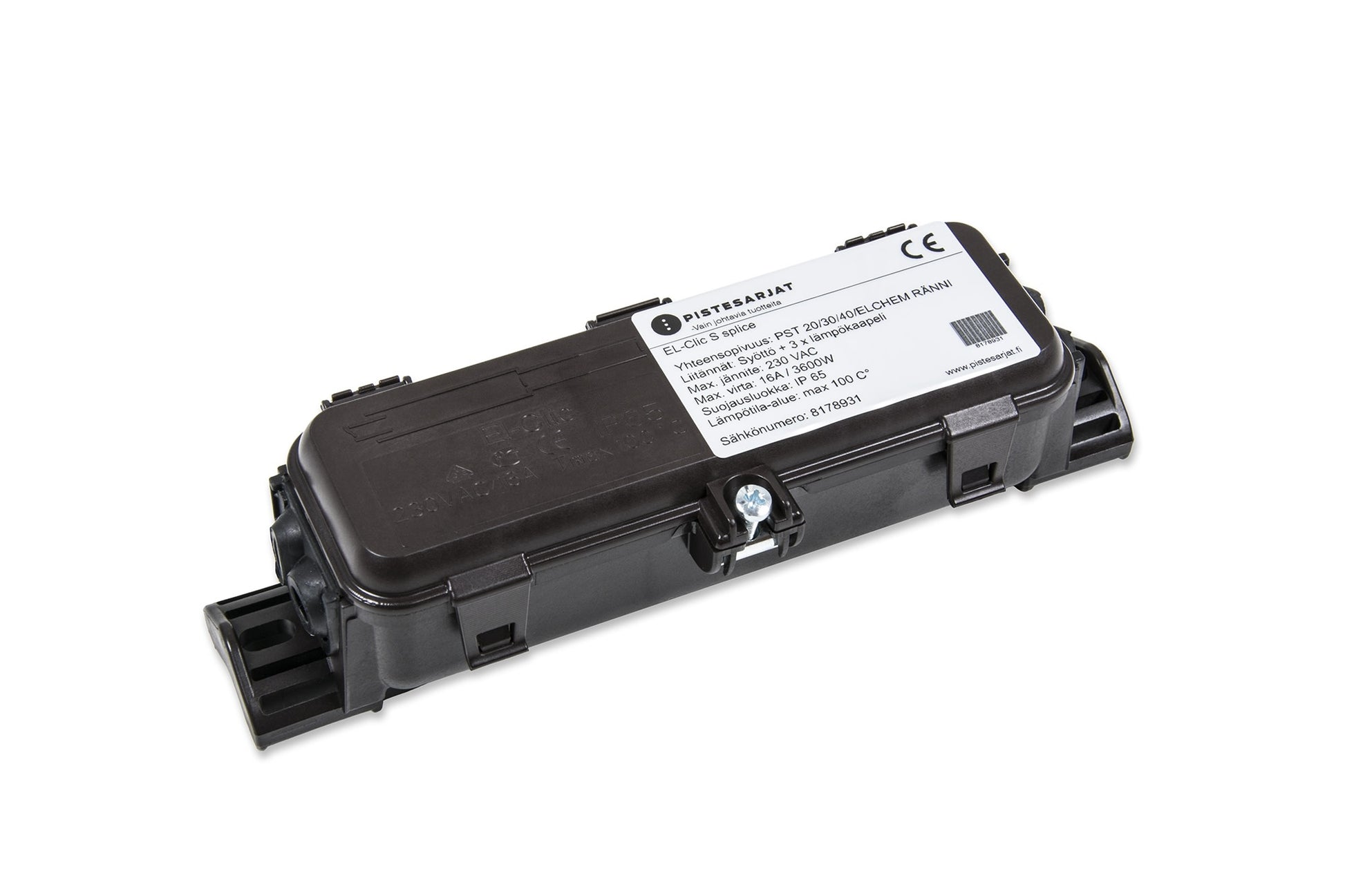

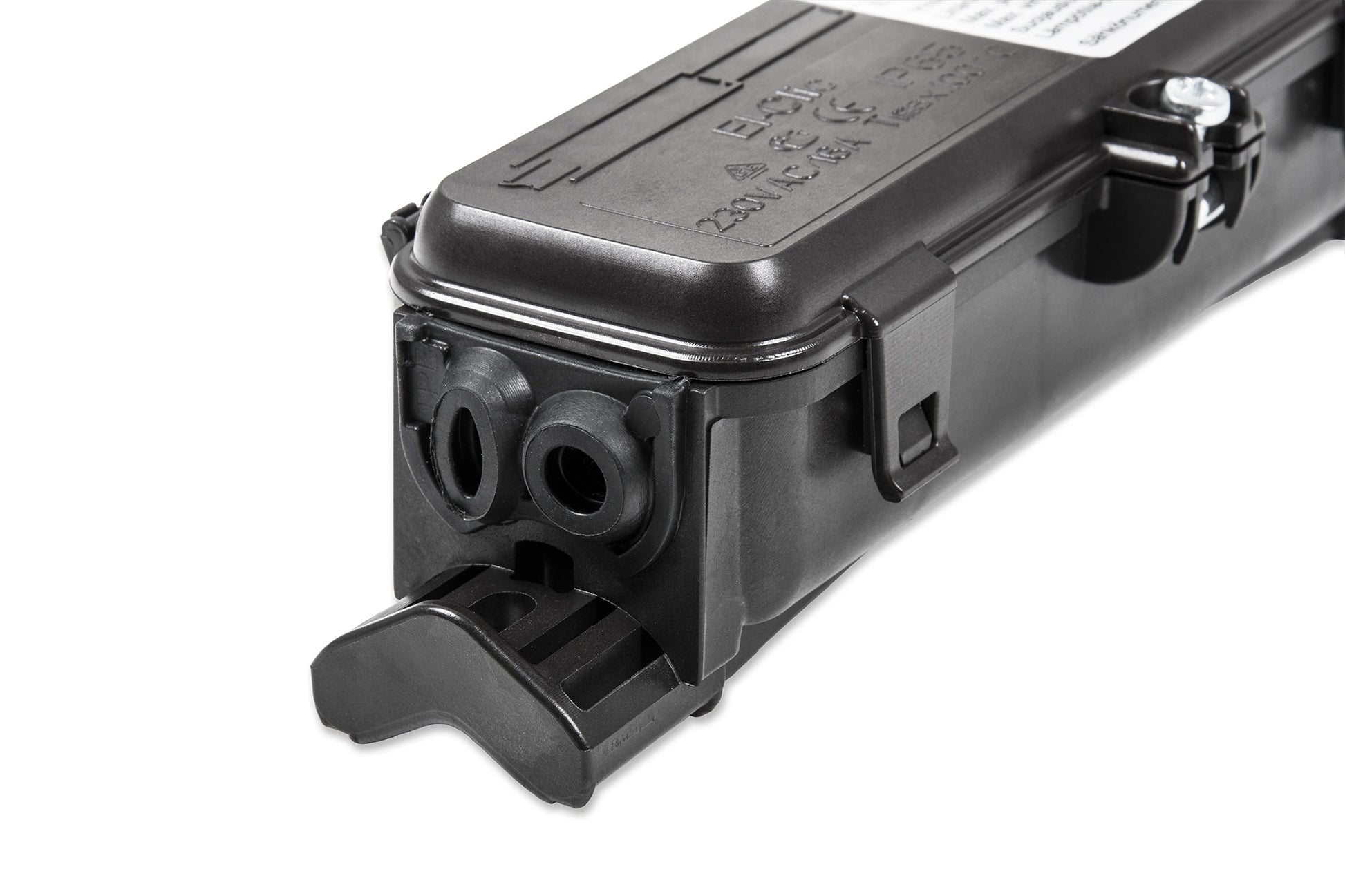

EL-Clic S on lämpökaaplin jatkamiseen tai haaroitukseen (max. 3 x lämpökaapeli) sopiva ja tässä mallissa ei ole erilliselle syötölle liitäntää.
Rasiat nopeuttavat lämpökaapeleiden kytkemistyötä huomattavasti.

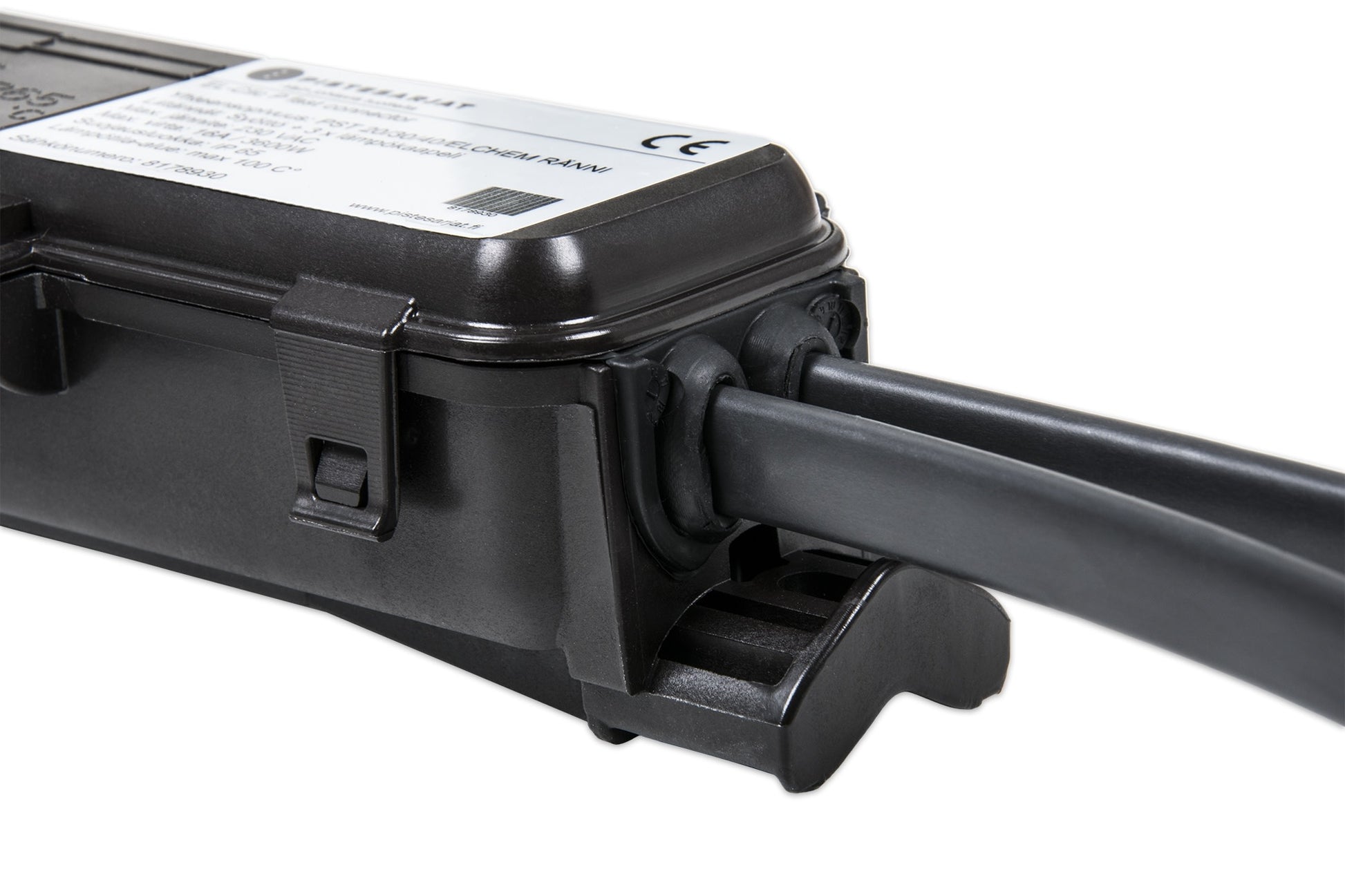

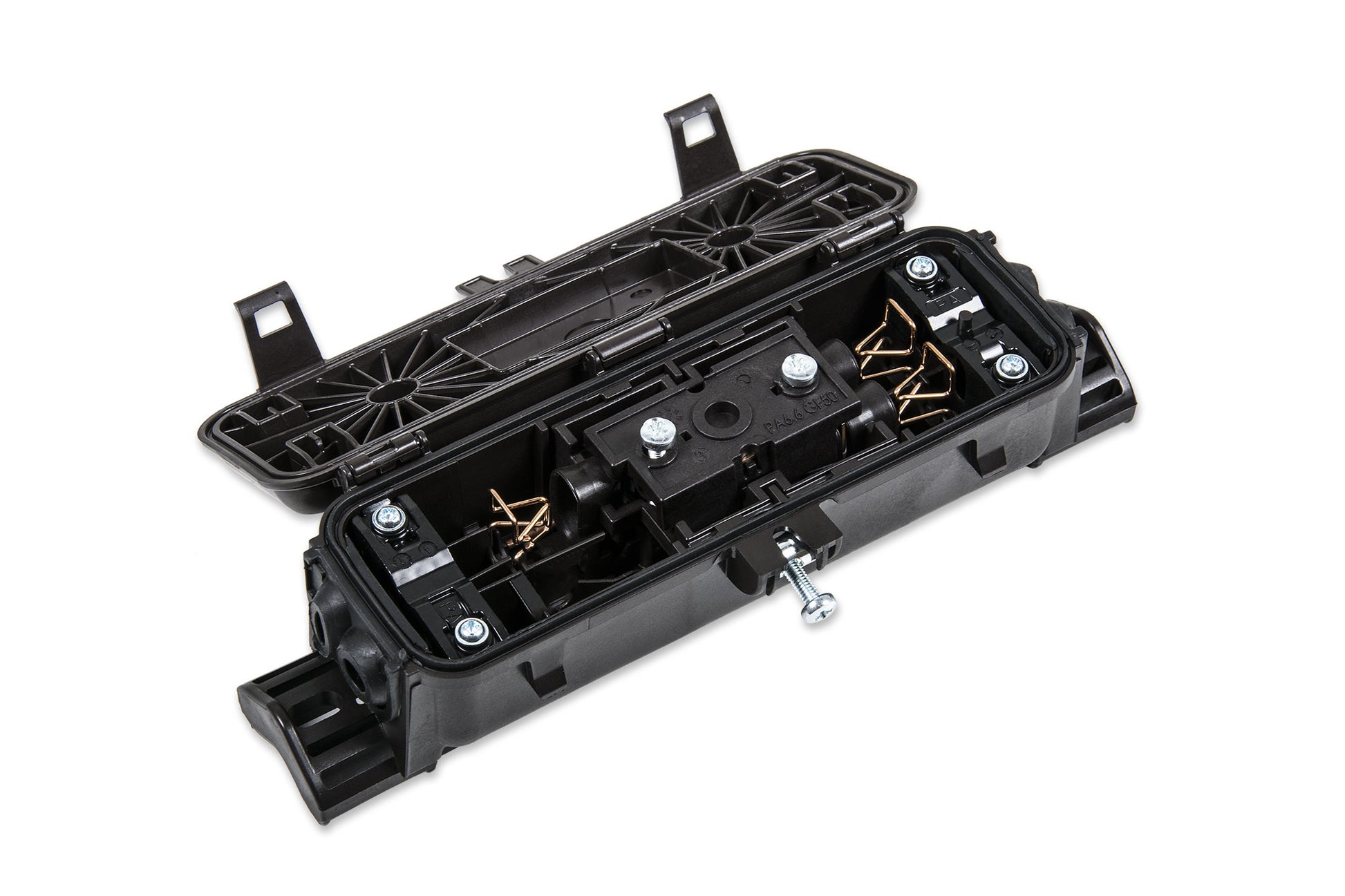

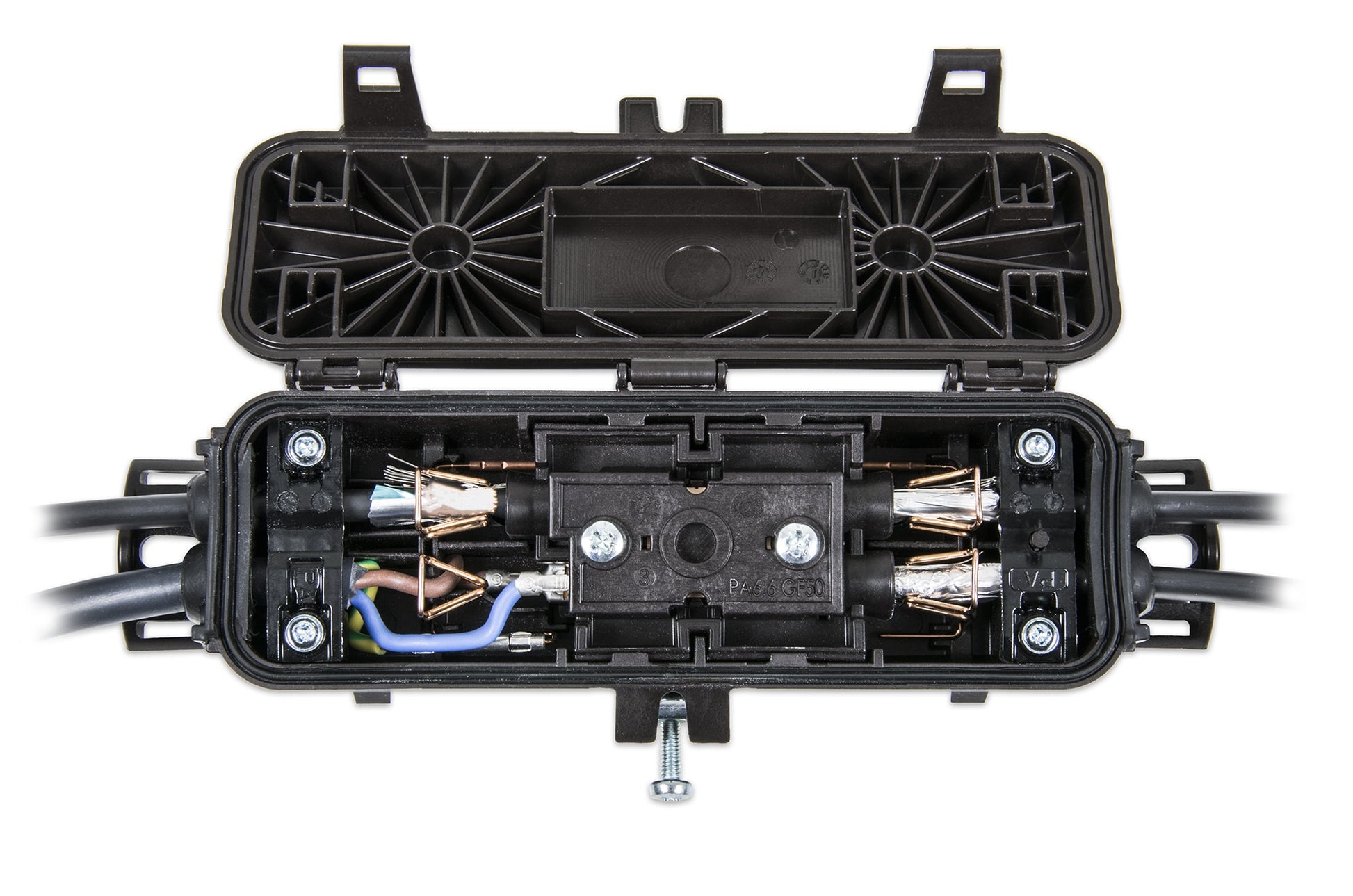

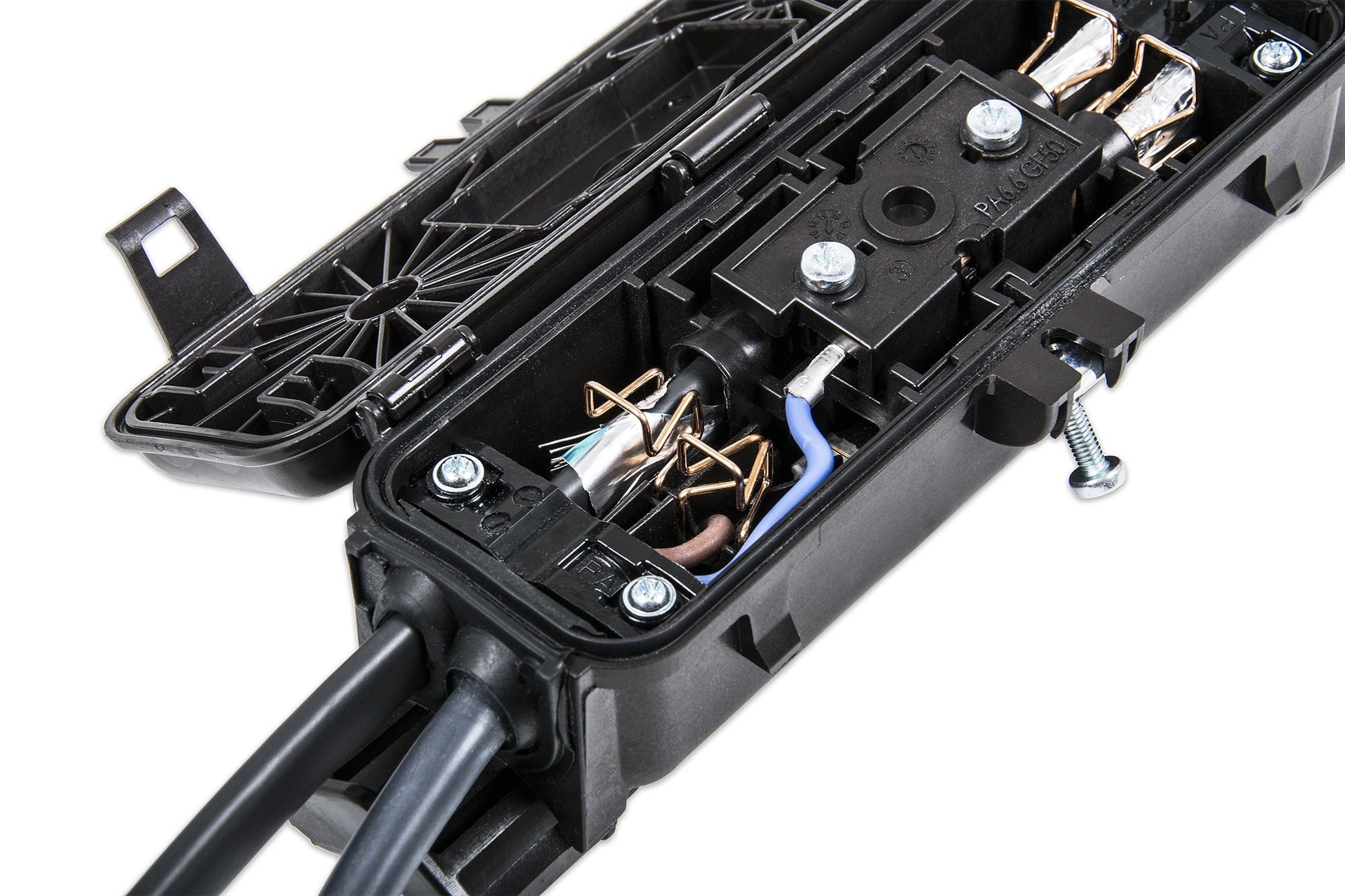

Lämpökaapeleiden kytkentä on helppoa: Leikkaa ulkovaippa rasioiden kannessa olevan mittakuvan mukaan ja käännä maadoitussukka / foliot / johtimet kaapelin ulkovaipan päälle. Tämän jälkeen kaapeli työnnetään rasiaan läpiviennistä ja maadoituspuristin tartuu kiinni kaapelin maadoitukseen. Lopuksi nolla- ja vaihejohtimet kytkeytyvät automaattisesti eristeen läpi kun keskikansi kiristetään pohjaan asti ruuveilla. Kaapeleiden loppupäätteet on helppo tehdä silikoniliimautuvalla EL-ECN -loppupäätteellä.
Rasioiden ansiosta kohteessa tarvita tulityökorttia, kuumailmatyökaluja tai erillisiä liitospakkauksia liitosten tekemiseen, ruuvimeisseli ja kuorintatyökalu riittää. Käyttöympäristön lämpötila-alue on -40...+100 °C ja koteloiden materiaali on UV-suojattu polyamidi.
Soveltuu käytettäväksi ELCHEM RÄNNI 18/36, PST18M Icefree, PST 20, PST 30, PST 40 -kaapeleiden kanssa.
Huom! Asennettava otsalautaan tai seinälle
Yhteensopiva loppupääte:

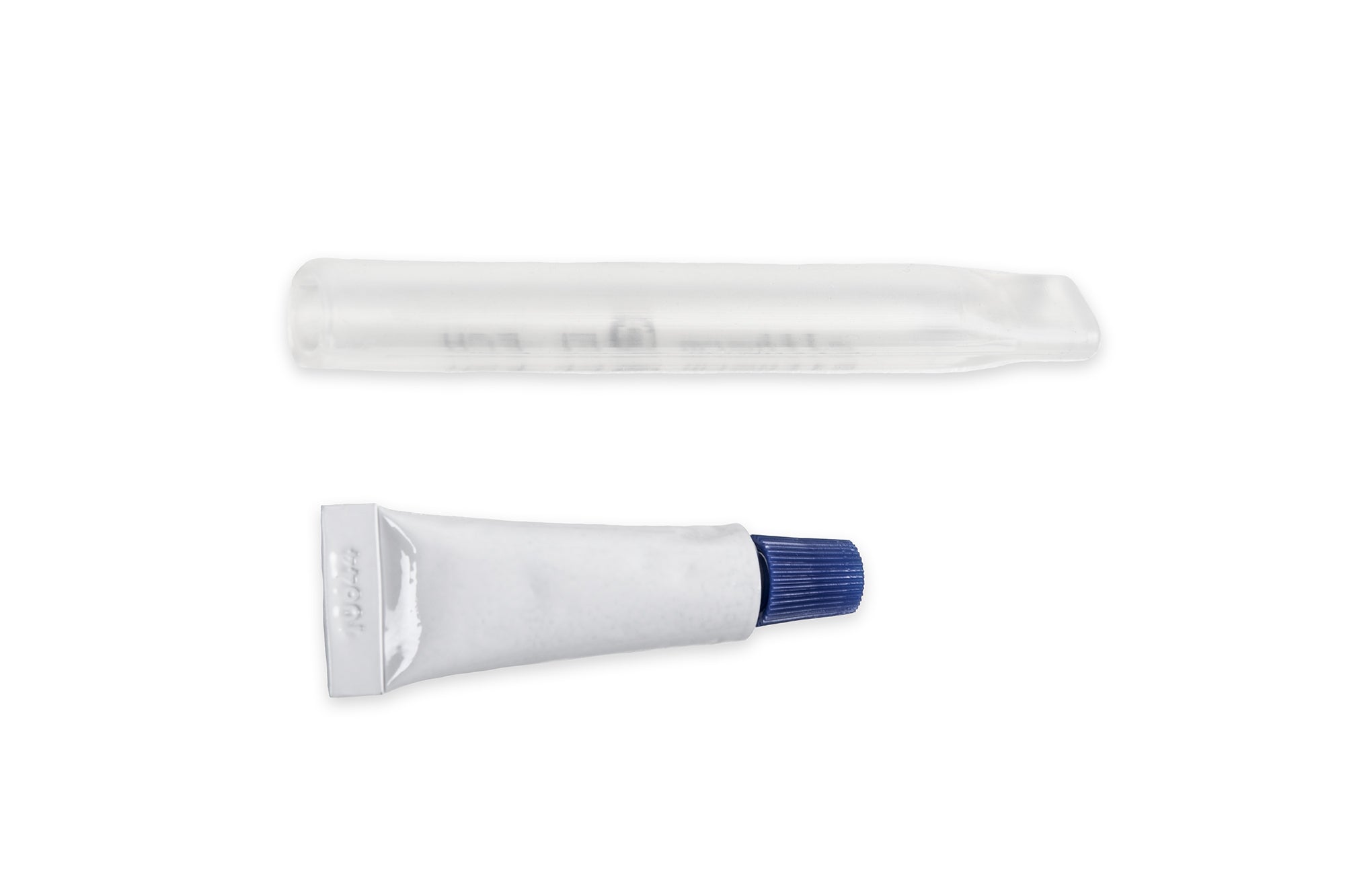

Katso kytkentäohje tästä linkistä.
Tekniset tiedot
Tekniset tiedot
P-mallissa 2,5 metrin liitäntäkaapeli (3G1.5 H05 SS-F) valmiiksi asennettuna
S-malli vain lämpökaapelin haaroittamiseen ja jatkamiseen ilman liitäntäkaapelia (max. 3 x lämpökaapeli)
Max. jännite: 230V
Max. virta: 16A
Lämpötila-alue: -40...+100 °C
Materiaali: UV-suojattu Polyamidi
Kotelointiluokka: IP 65
Hyväksyntä: VDE 40037869
Mitat: 190 x 70 x 50 mm
Paino: 500 g (ilman liitäntäkaapelia)
Tarvittavat työkalut: kuorintatyökalu ja ruuvimeisseli
Pakkauksen sisältö: Liitäntärasia ja 2 x 360 mm:n UV-suojatut nippusiteet sekä ohje
