Hermann kaapelikannake E30–E90
Hermann kaapelikannake E30–E90

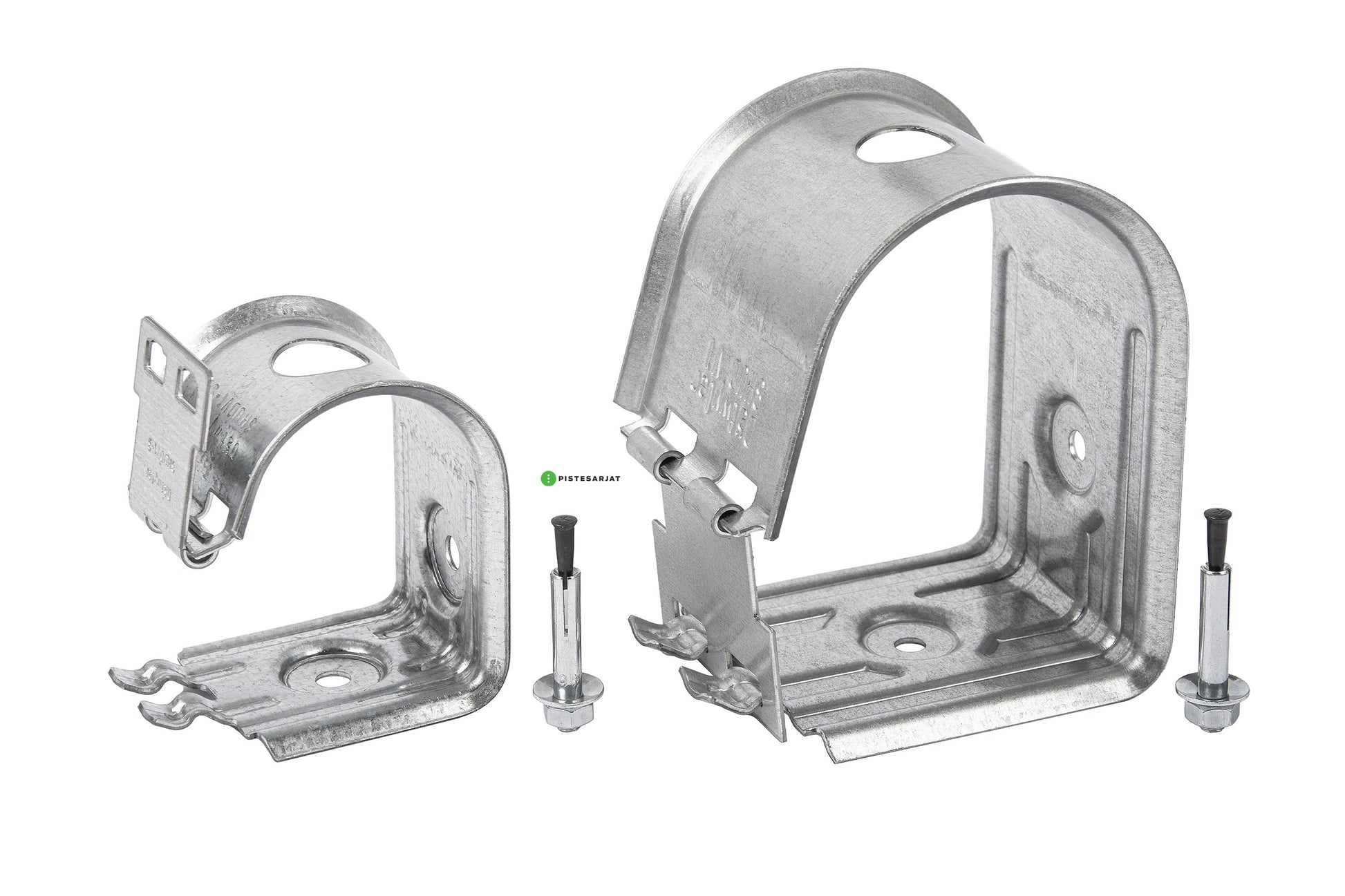

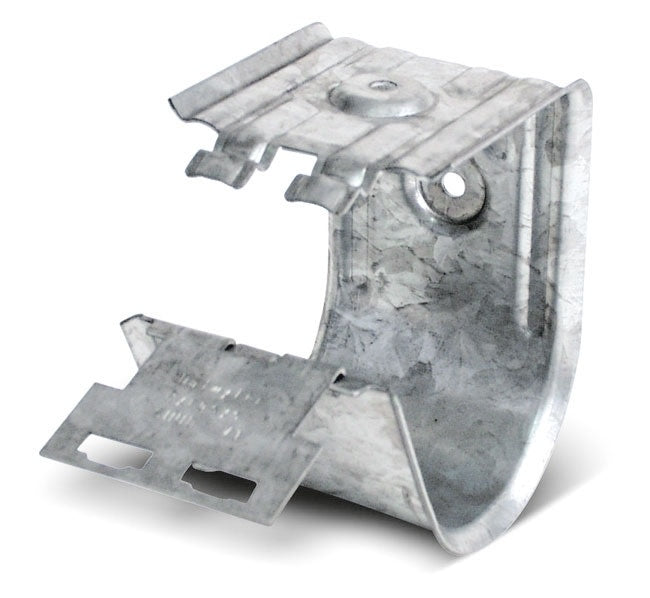

Kaapelipidike Hermann-kiinnike seinä- ja kattoasennuksiin. Kiinnitysväli ≤ 800 mm /≤ 600 mm*.
Käyttökohteet
Yksittäisten kaapeleiden tai kaapelinippujen asennus kattoihin ja seinille palonkestävästi. Tavoiteltu järjestelmän palonkestoluokka E30/E60/E90 saavutetaan Dätwyler FRHF-kaapeleilla (N)HXH/(N)HXCH FE180/E30-E60, (N)HXH/(N)HXCH FE180/E90, JE-H(St)H FE180/E30-E90, JE-H(St)HRH FE180/E30-E90.
Toimituksen sisältö

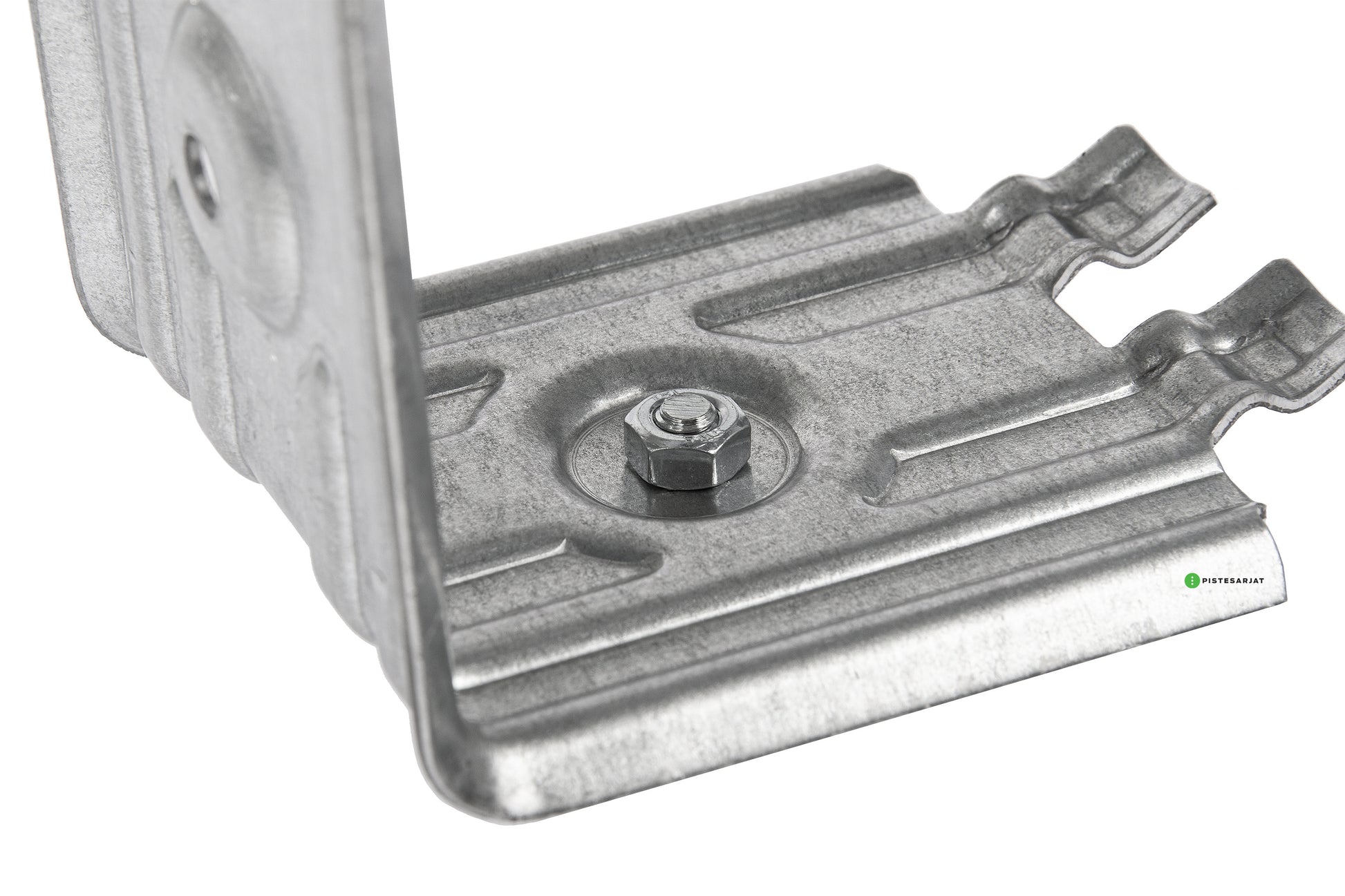

Hermann-kannakkeen mukana toimitamme kiila-ankkurin PYRO KDM 6x50 13 661 98.

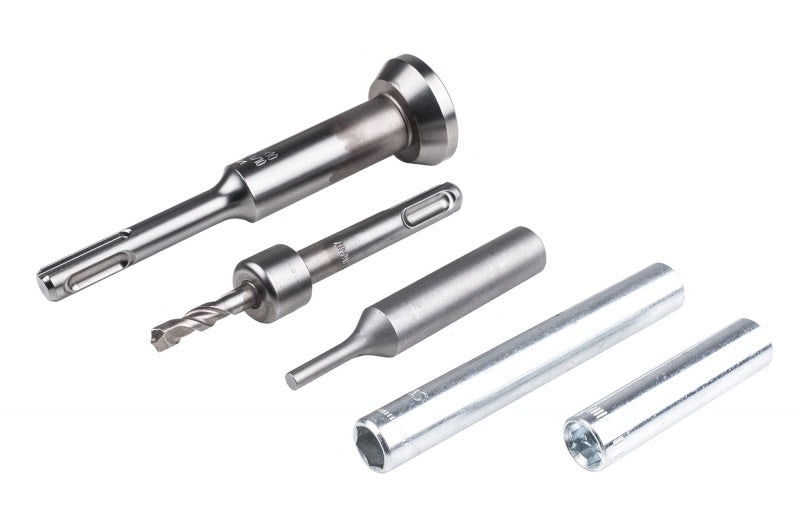

Hermann-kannakkeen nopeaan asennukseen suosittelemme asennustyökalua SWM-SM 50 64 662 30 (Hermann pieni) ja SWM-SM 64 662 35 (Hermann iso). Työkalun SWM-SM ja SWM-SM 50 käyttämiseen tarvitaan poranterä SDS1 64 662 10. Poranterä ja asennustyökalu myydään erikseen.
Tekniset tiedot
Tekniset tiedot
| | Hermann-kannake | Hermann-kannake S | | | ----------------- | --------------------------- | --------------------------- | | Materiaali: | Sendzimir, galvanoitu teräs | Sendzimir, galvanoitu teräs | | Sisämitat: | noin 110 mm x 75 mm x 80 mm | noin 70 mm x 52 mm x 56 mm | | Ulkomitat: | noin 125 mm x 95 mm x 80 mm | noin 84 mm x 73 mm x 56 mm | | Enimmäiskuorma: | 6 kg/m tai 3 kg/m* | 3 kg/m* | | Kiinnitysväli: | ≤ 800 mm tai ≤ 600 mm* | ≤ 800 mm tai ≤ 600 mm* | | Työkalut | SWM-SM 50 + SDS-1 | SWM-SM + SDS-1 | | Tuotenumero | 13 660 04 | 13 660 02 |

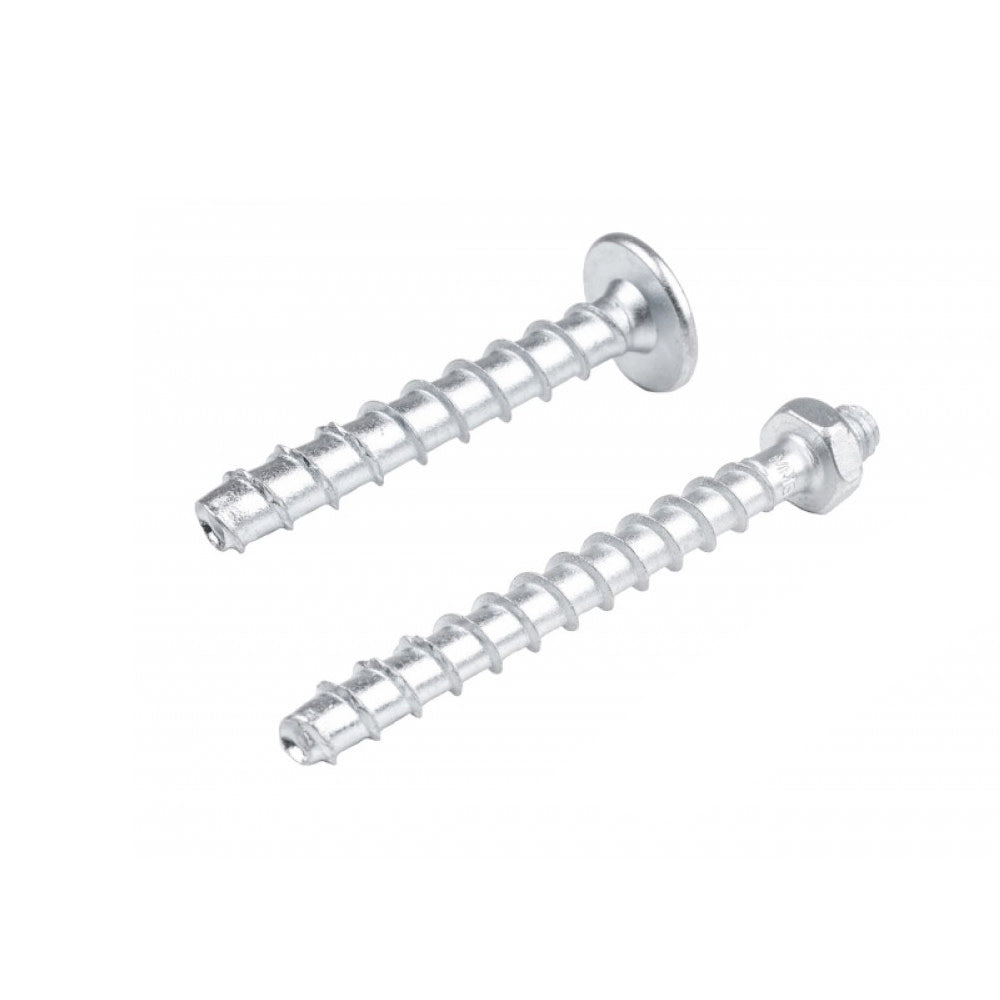

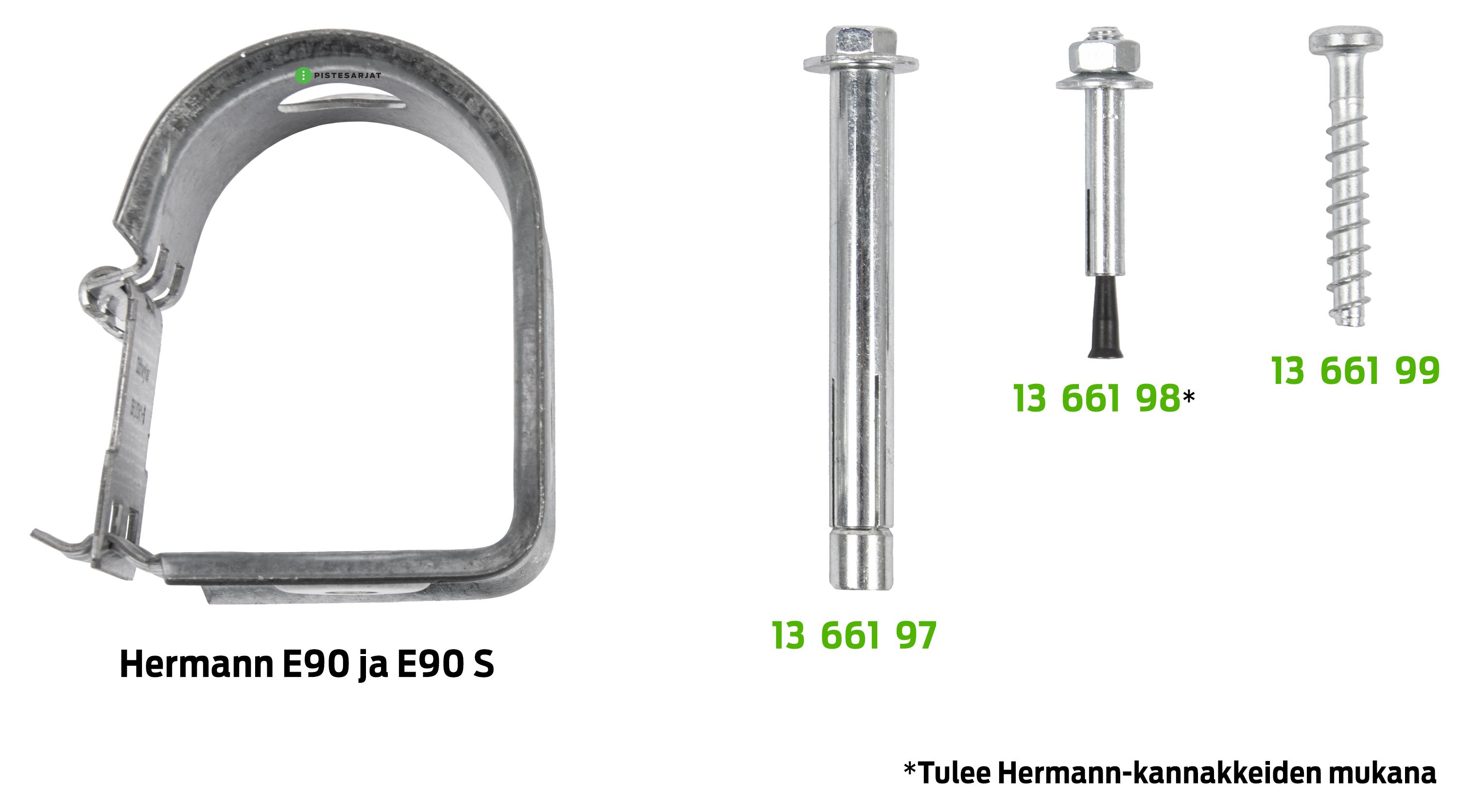

Hermann-kannakkeeseen soveltuvia ankkureita ovat: 13 661 97, 13 661 98 ja 13 661 99
