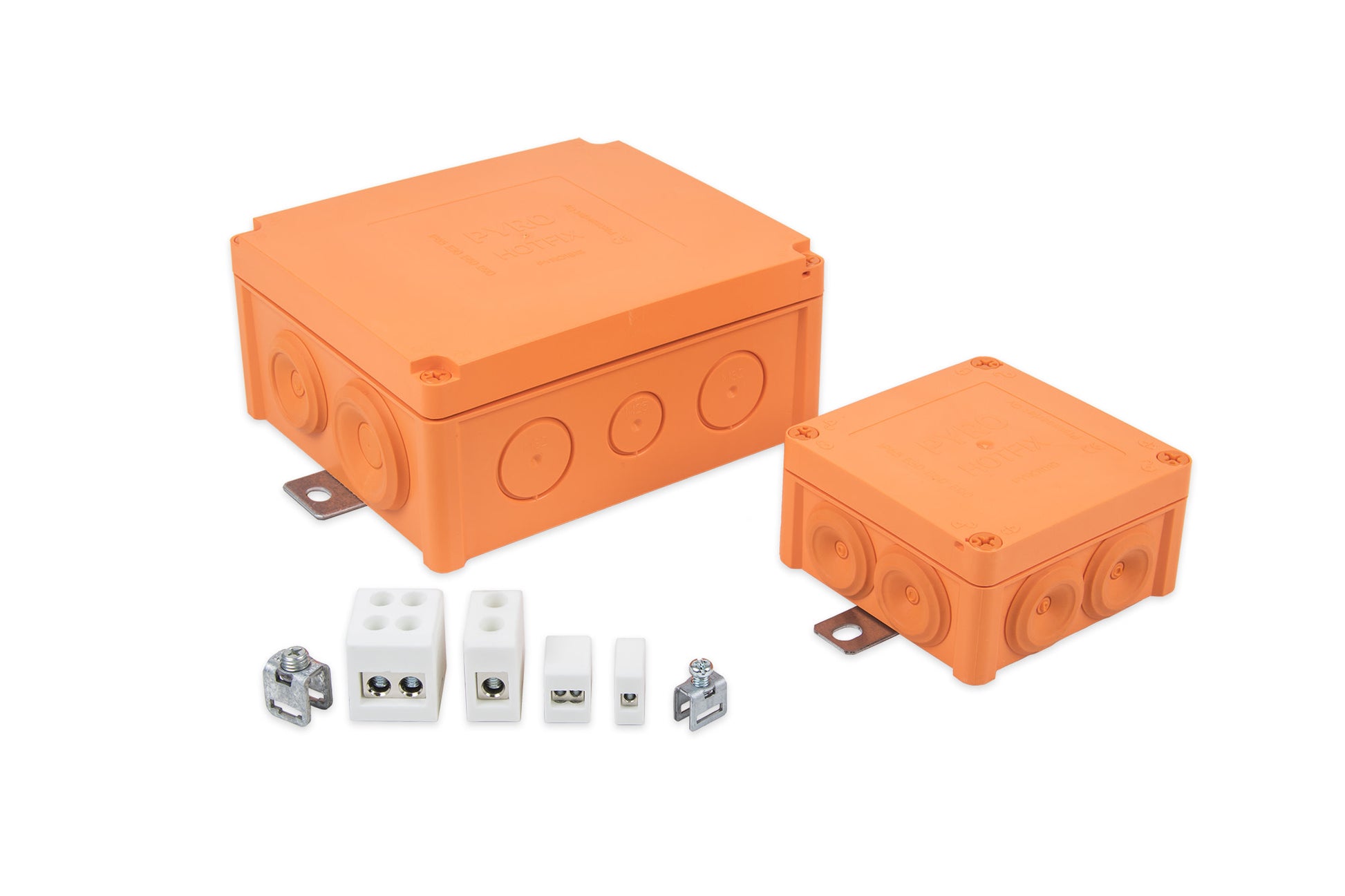

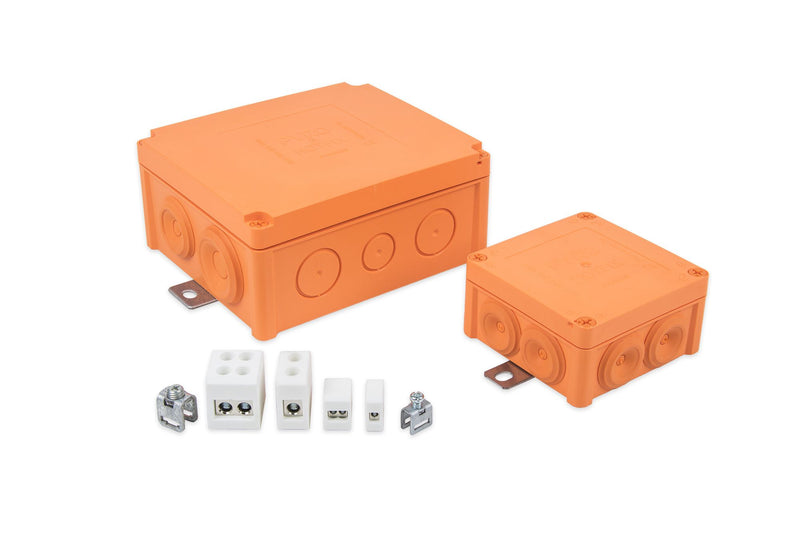

HOTFIX E90 PALOJAKORASIAT Räätälöitävät kokoonpanot
HOTFIX E90 PALOJAKORASIAT Räätälöitävät kokoonpanot
Muovisten PYRO Hotfix® palojakorasioiden suunnittelussa on ensisijaisesti lähdetty liikkeelle sähköurakoitsijoiden toiveista ja tästä johtuen ne on tehty mahdollisimman asentajaystävällisiksi kuitenkin huomioiden niiden toiminnallisuus palotilanteissa.

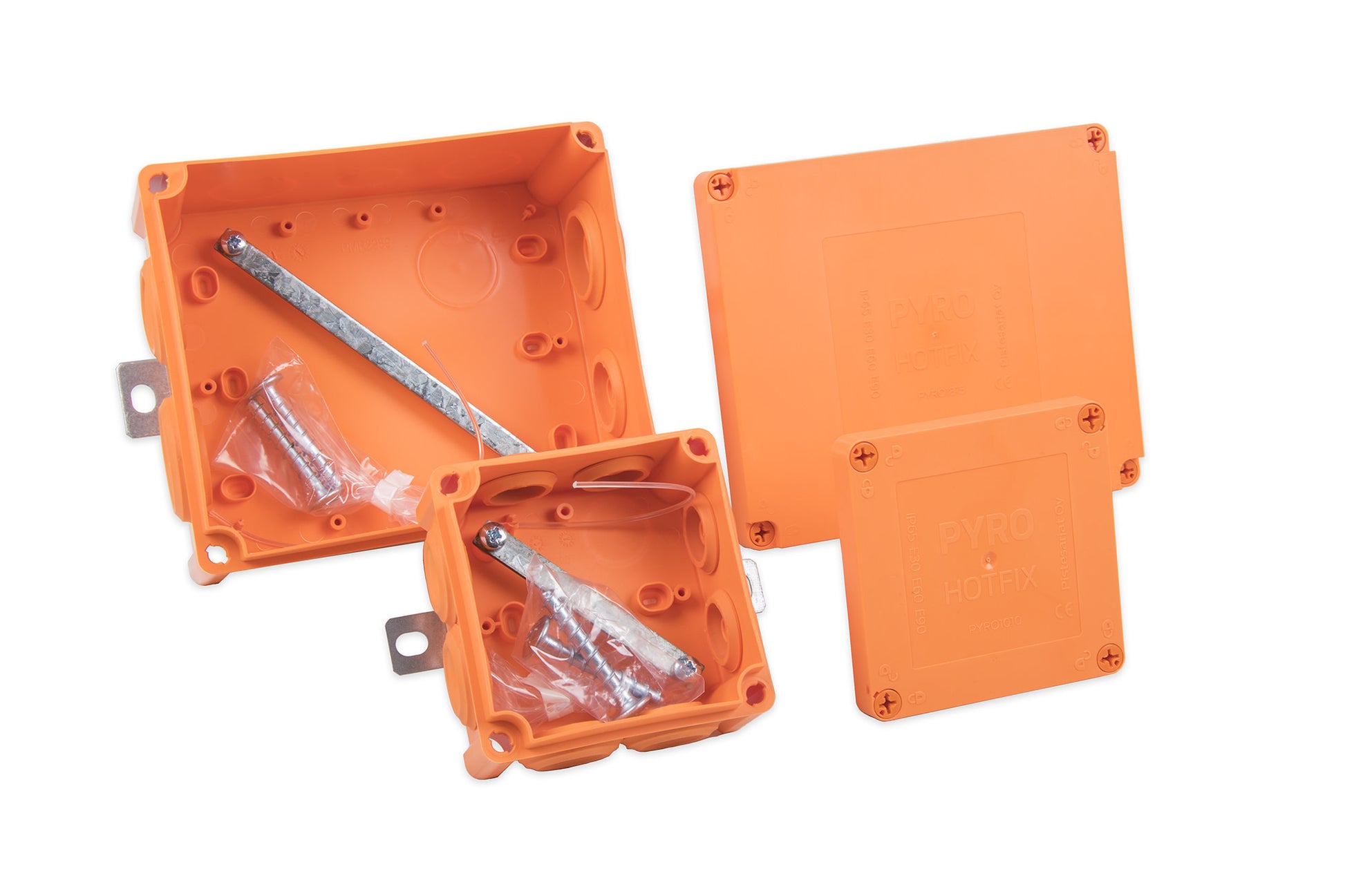

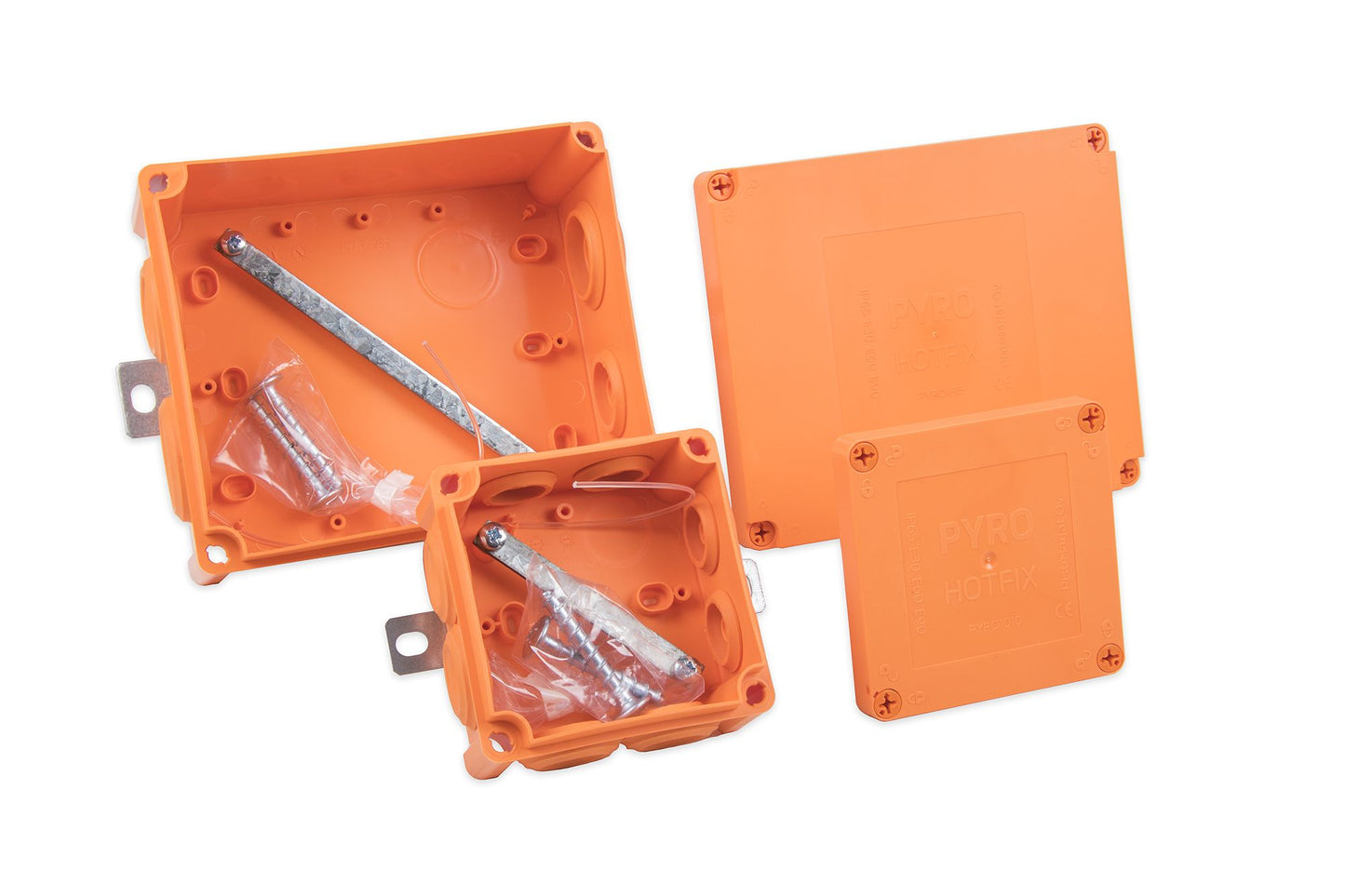

- Tuotelistalta voit valita sopivan tyhjän rasian, jonka mukana tulee aina kalvotiivisteet, kiskosilta sekä kiskon M5-asennusruuvit asennettuna.
- Lisäksi siihen voit tilata sopivan määrän keraamisia liittimiä sekä maadoitusliittimet.

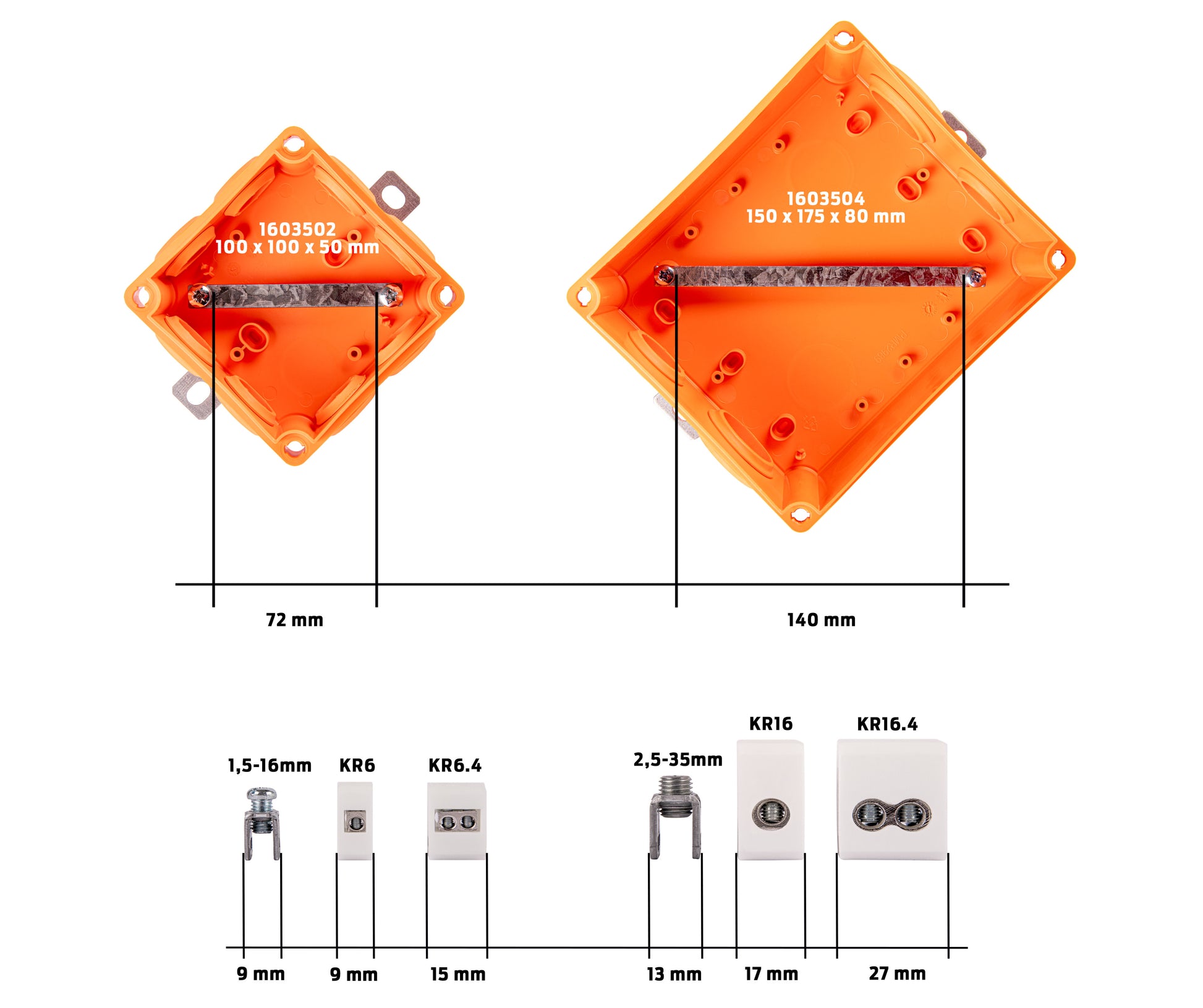

- Tuotesivulla on myös mittakuva, josta selviää kiskosiltojen vapaa tila liittimille.
Rasian oikea toiminnallinen palonkestoisuus on erittäin tärkeää ja siksi PYRO Hotfix® palojakorasiat on testattu Saksalaisen standardin DIN4102-12 mukaan joka takaa tuotteelle järjestelmän palonkestoisuuden käytettäessä niitä yhdessä esimerkiksi Dätwylerin FRHF-kaapeleiden ja kannakkeiden kanssa.
Tuotteet lisättiin koriin!
Tekniset tiedot
Tekniset tiedot
- Testit: Testattu standardin DIN4102-12 mukaan
- Täyttää standardit: EN 60947-7-1:2009; EN 60998-2-1 ja 60670

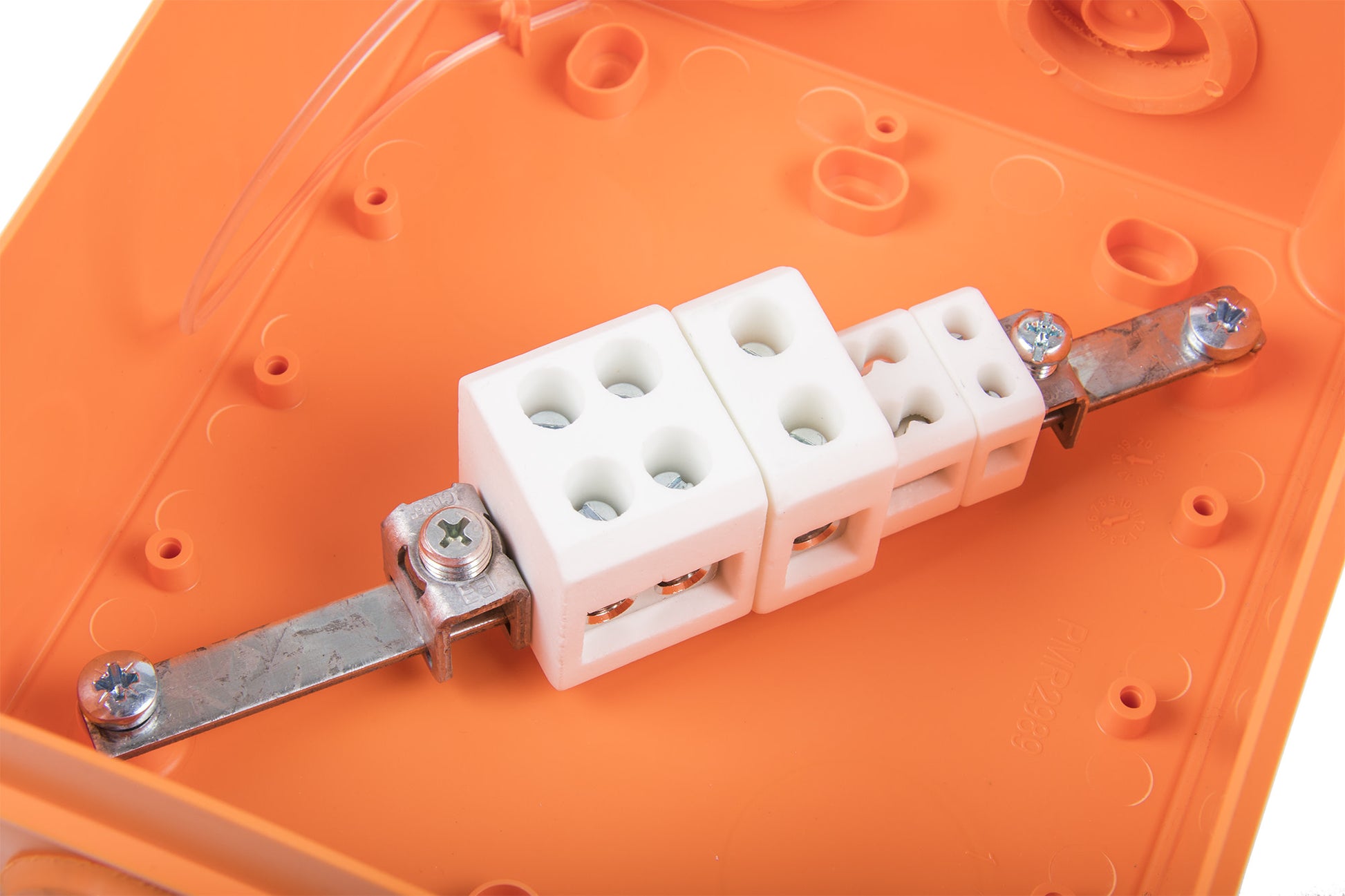

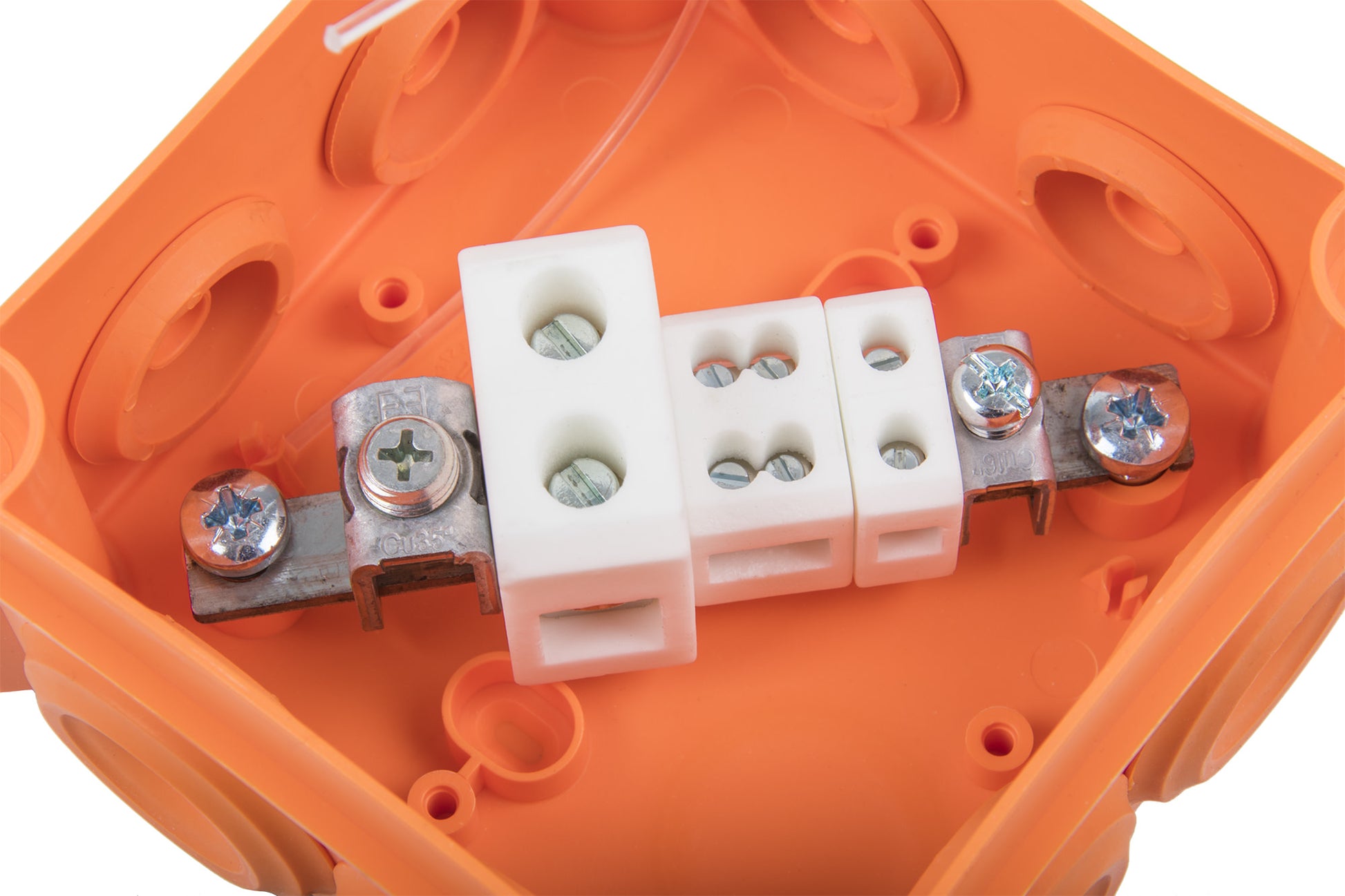

- Liitinkisko: Liitinkisko nurkasta nurkkaan joka helpottaa kytkemistä
- Liittimet: Haaroitusliittimet 2 johdinaukolla (KR6 ja KR16) tai haaroitusliittimet 4 johdinaukolla (KR6.4 ja KR16.4)
- Läpiviennit: Kalvoläpiviennit valmiiksi paikoillaan
- Kiinnitysruuvit: Sisältää betoniruuvit PYRO MMS H7,5/45 40mm
- Kiinnitystapa: Helppokäyttöiset ulkoiset kiinnityspisteet
- Kansi: Pikaruuvit kannen kiinnityksessä ja nyloninen putoamissuojasiima
- Suojausluokka: IP65
- Materiaali: Halogeenivapaa erikoismuovi

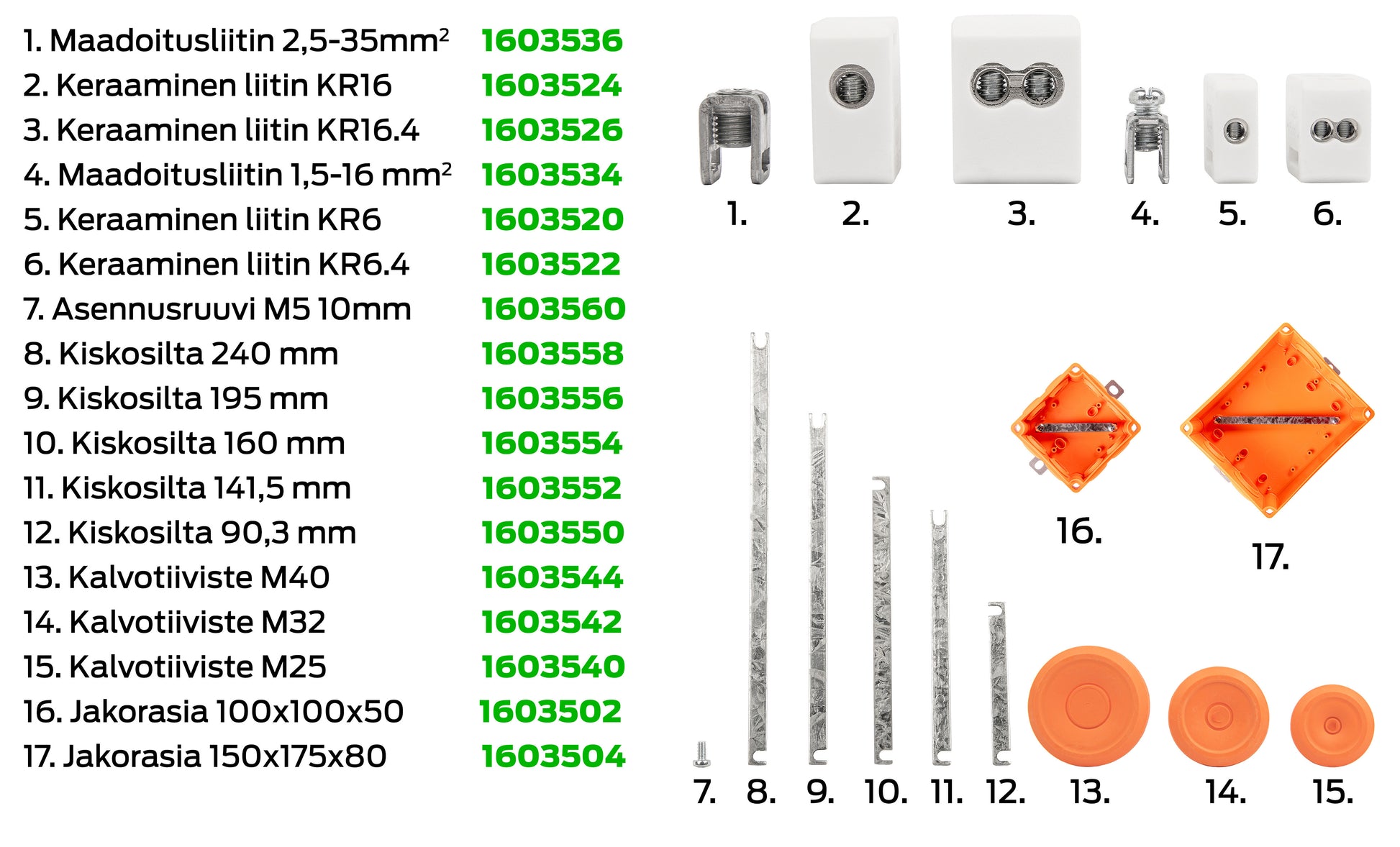

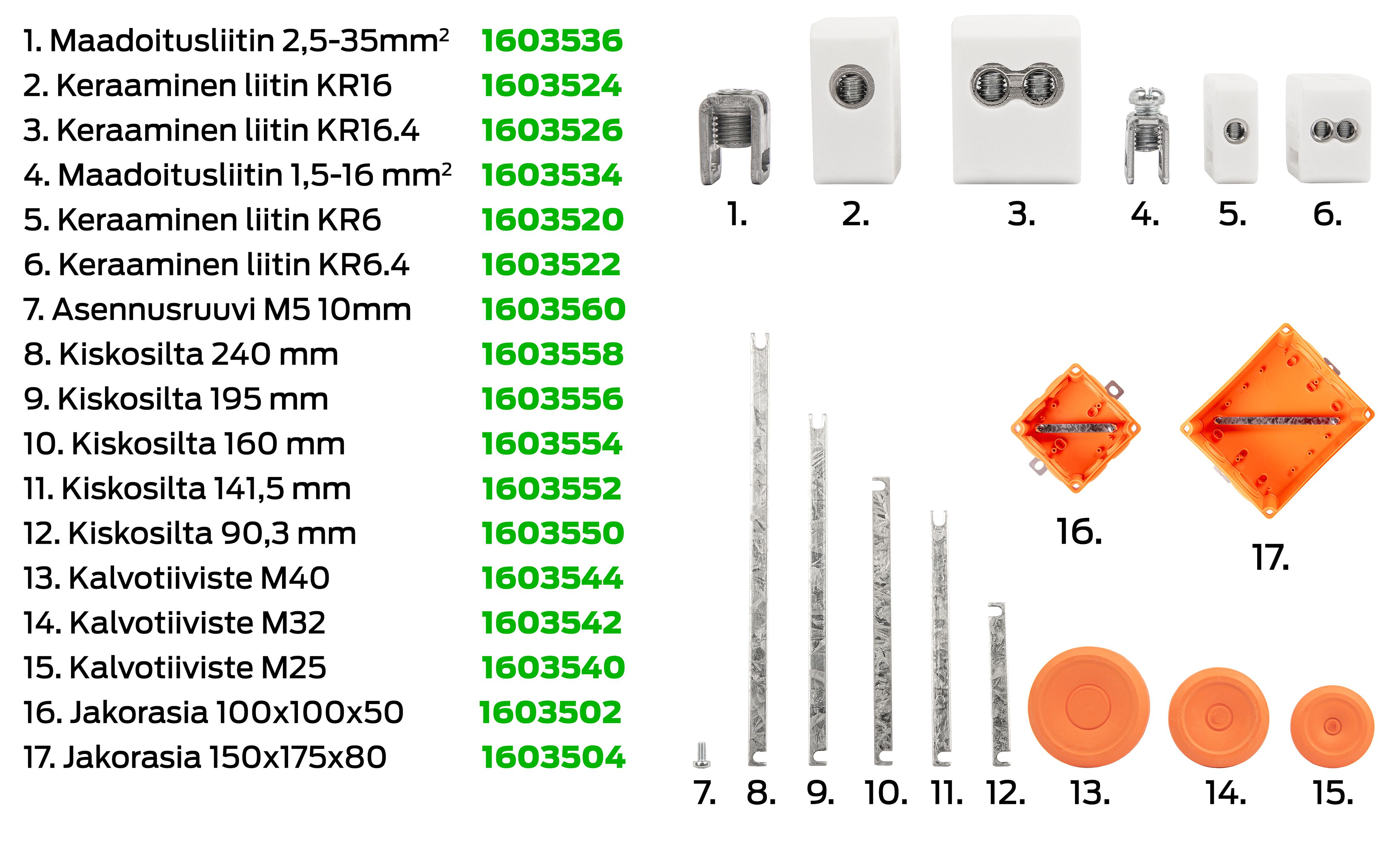

| Numero | Tuotenumero | Kuvan 2. liittimet: |
|---|---|---|
| 1 | 1603536 | Maadoitusliitin 2,5-35mm² palojakorasioihin |
| 2 | 1603524 | Hotfix® KR16 liitin 4x16mm² Keraaminen liitin E90 |
| 3 | 1603526 | Hotfix® KR16.4 liitin 2x16mm² Keraaminen liitin E90 |
| 4 | 1603534 | Maadoitusliitin 1,5-16mm² palojakorasioihin liitin E90 |
| 5 | 1603520 | Hotfix® KR6 liitin 2x6mm² Keraaminen liitin E90 |
| 6 | 1603522 | Hotfix® KR6.4 liitin 2x6mm² Keraaminen liitin |
| 7 | 1603560 | Asennusruuvi M5 10mm |
| 8 | 1603558 | Kiskosilta 240 mm |
| 9 | 1603556 | Kiskosilta 195 mm |
| 10 | 1603554 | Kiskosilta 160 mm |
| 11 | 1603552 | Kiskosilta 141,5 mm |
| 12 | 1603550 | Kiskosilta 90,3 mm |
| 13 | 1603544 | Kalvotiiviste M40 |
| 14 | 1603542 | Kalvotiiviste M32 |
| 15 | 1603540 | Kalvotiiviste M25 |
| 16 | 1603502 | Jakorasia E90 muovi IP65 Hotfix® 100x100x50 ilman liittimiä |
| 17 | 1603504 | Jakorasia E90 muovi IP65 Hotfix® 150x175x80 ilman liittimiä |
