Kaasupullojen lämmittimet Ex 380-850W
Kaasupullojen lämmittimet Ex 380-850W

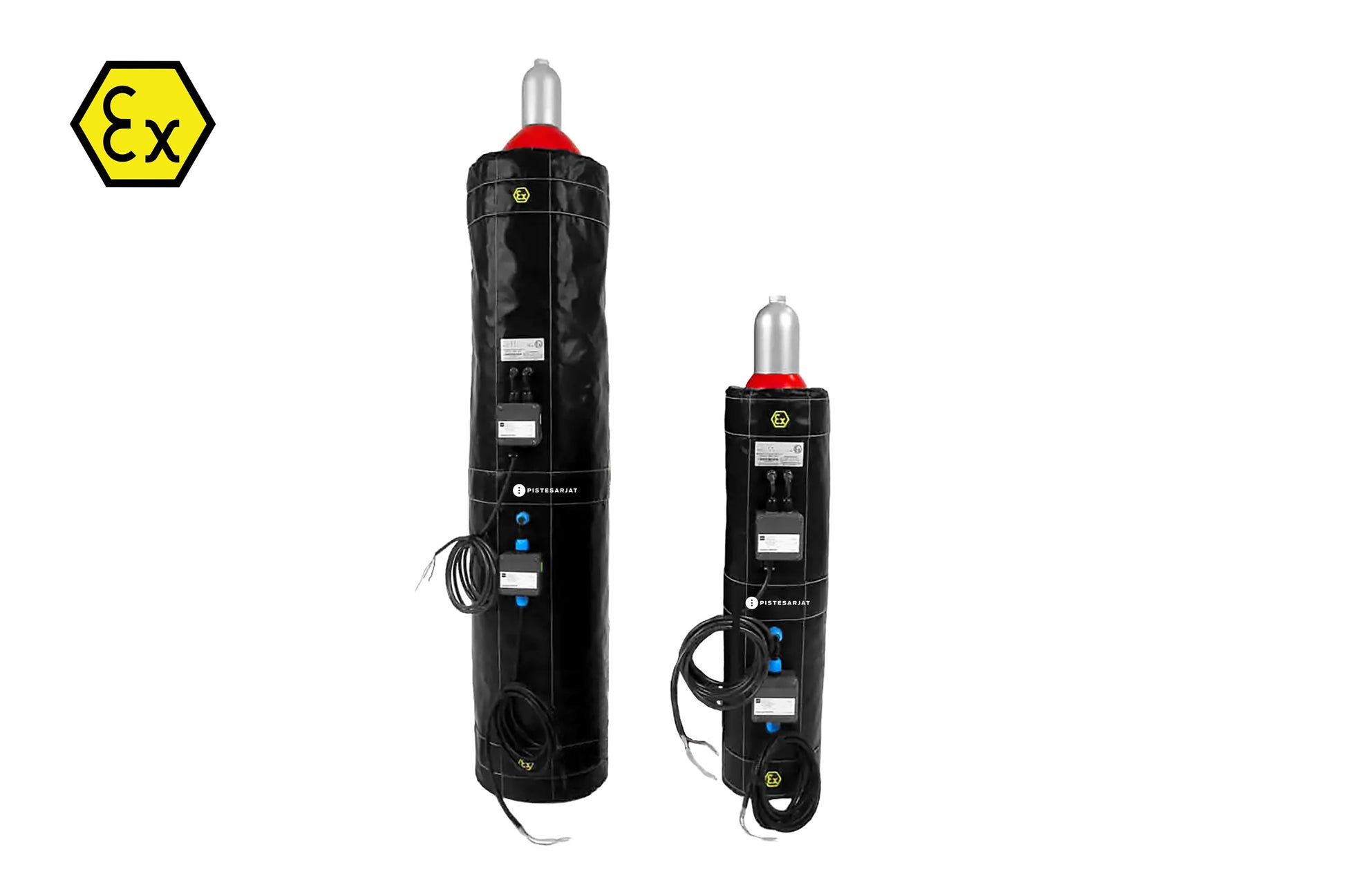

Kaasupullojen lämmitystä käytetään suojaamaan pullon sisältöä jäätymiseltä, ylläpitämään sen lämpötilaa ja monipuolisesti prosessilämmityksessä. ATEX-standardin mukainen säiliölämmitin on erityisesti suunniteltu käytettäväksi räjähdysvaarallisissa tiloissa. Kaasupullon lämmittimet on myös helppo asentaa. Lämmittimet kietoutuvat tiiviisti pullon ympärille ja kiinnitetään kiinnitysvyöllä ja soljella. Lämmittimiä on saatavilla eri nimellistehoilla ja mitoilla riippuen lämmitettävän kaasupullon koosta. Käyttökohteesta ja lämpötilarajoittimen asetuksista riippuen lämmittimet soveltuvat T6-, T5-, T4- ja T3-luokan lämpötiloihin.
Tekniset tiedot
Tekniset tiedot
Kaasupullolämmittimet:
- Nimellisjännite: 230 VAC
- Nimellisteho: 380 - 850W
- Räjähdyssuojaus ATEX: Vyöhykkeet 1/2 (kaasu), 21/22 (pöly)
- Lämpötilaluokat: T6, T5, T4, T3
- Verkkoliitäntä: EX-e -kotelointi
- Anturiliitäntä: EX-i -kotelointi
- Suojausluokka: IP65 / I
- Anturivaihtoehdot: Vakiomallissa 2 anturia ja lisävarusteena jopa 5 anturia (myös SIL3-tasolla).
- Paino: 10L = 6 kg, 50L = 9,5 kg, 79L = 10 kg
Hyväksynnät:
Gas II 2G Ex e mb IIC T3 Gb Dust II 2D Ex e mb IIIC T120°C Db -40°C ≤ Ta ≤ +60°C (ambient temperature)
EC-type examination certificate TPS 11 ATEX 29587 011 X

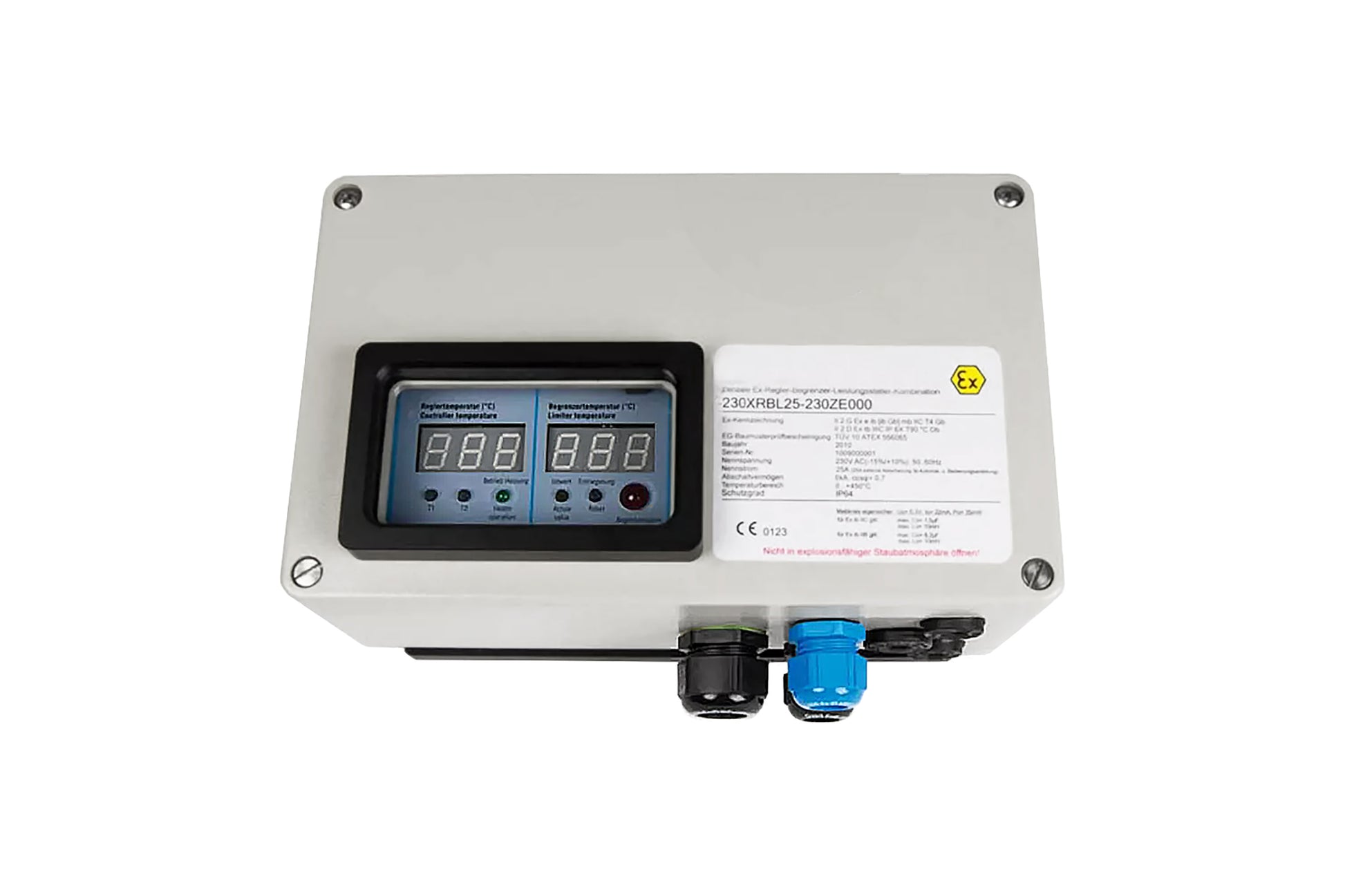

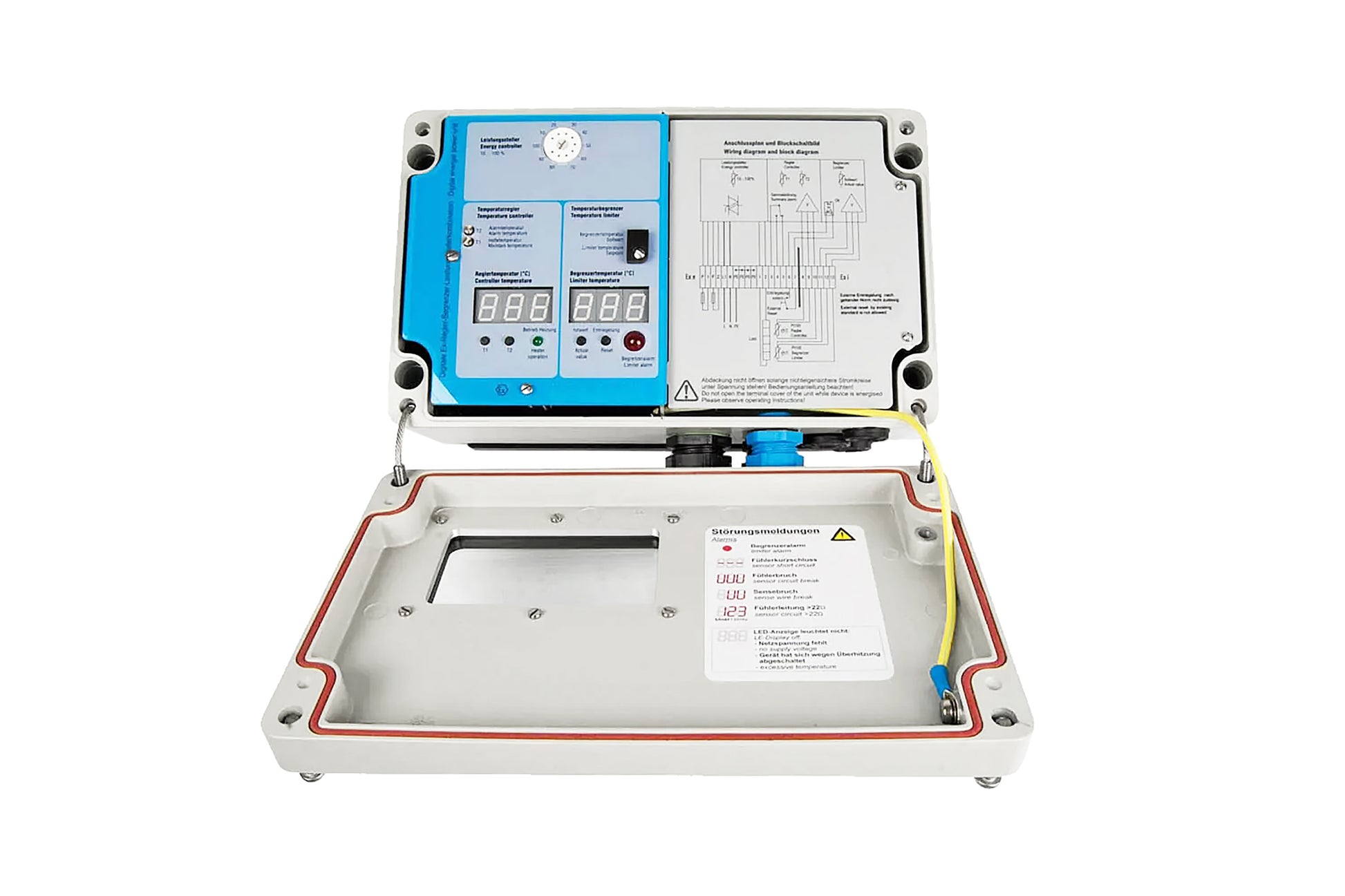

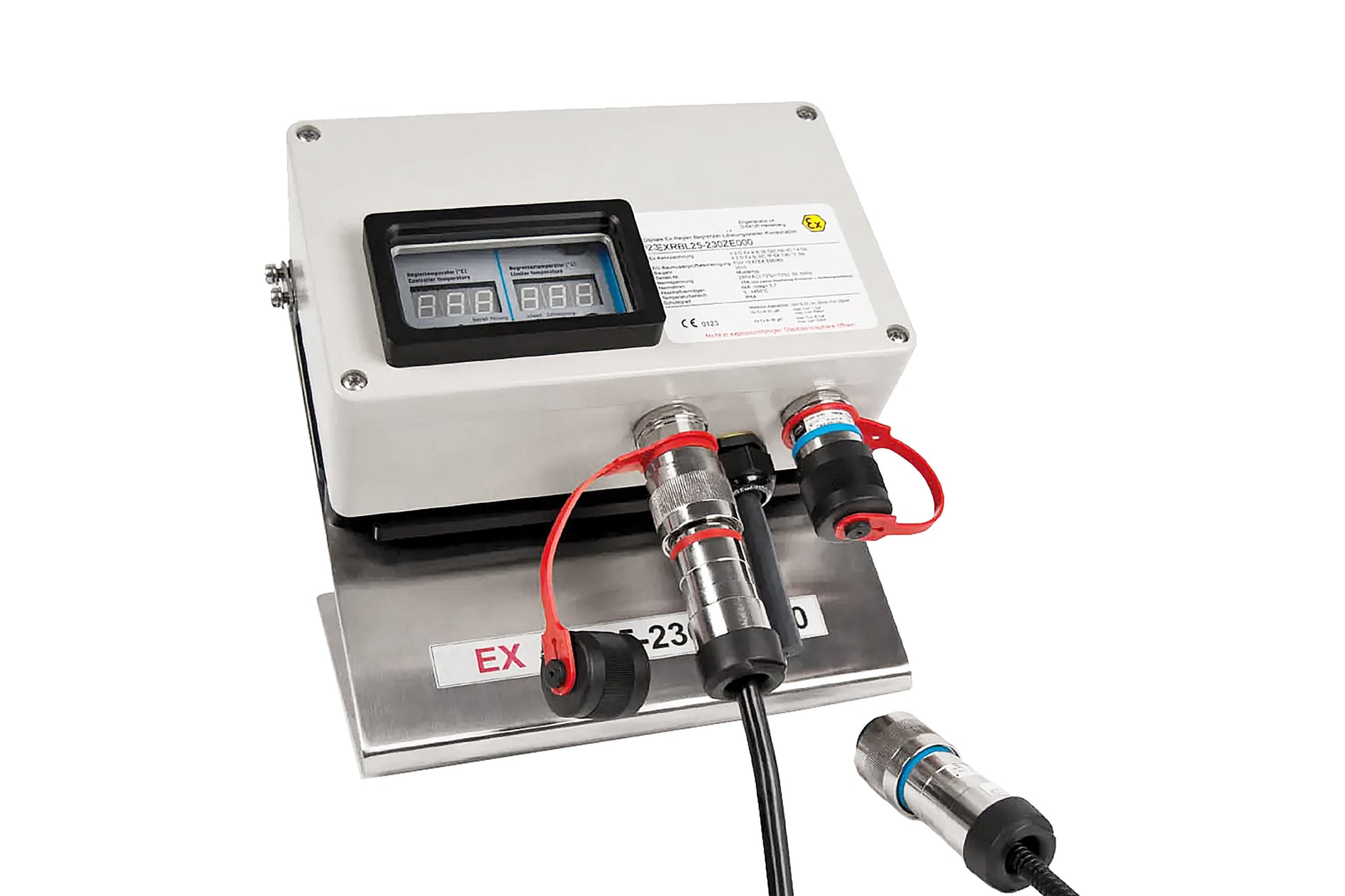

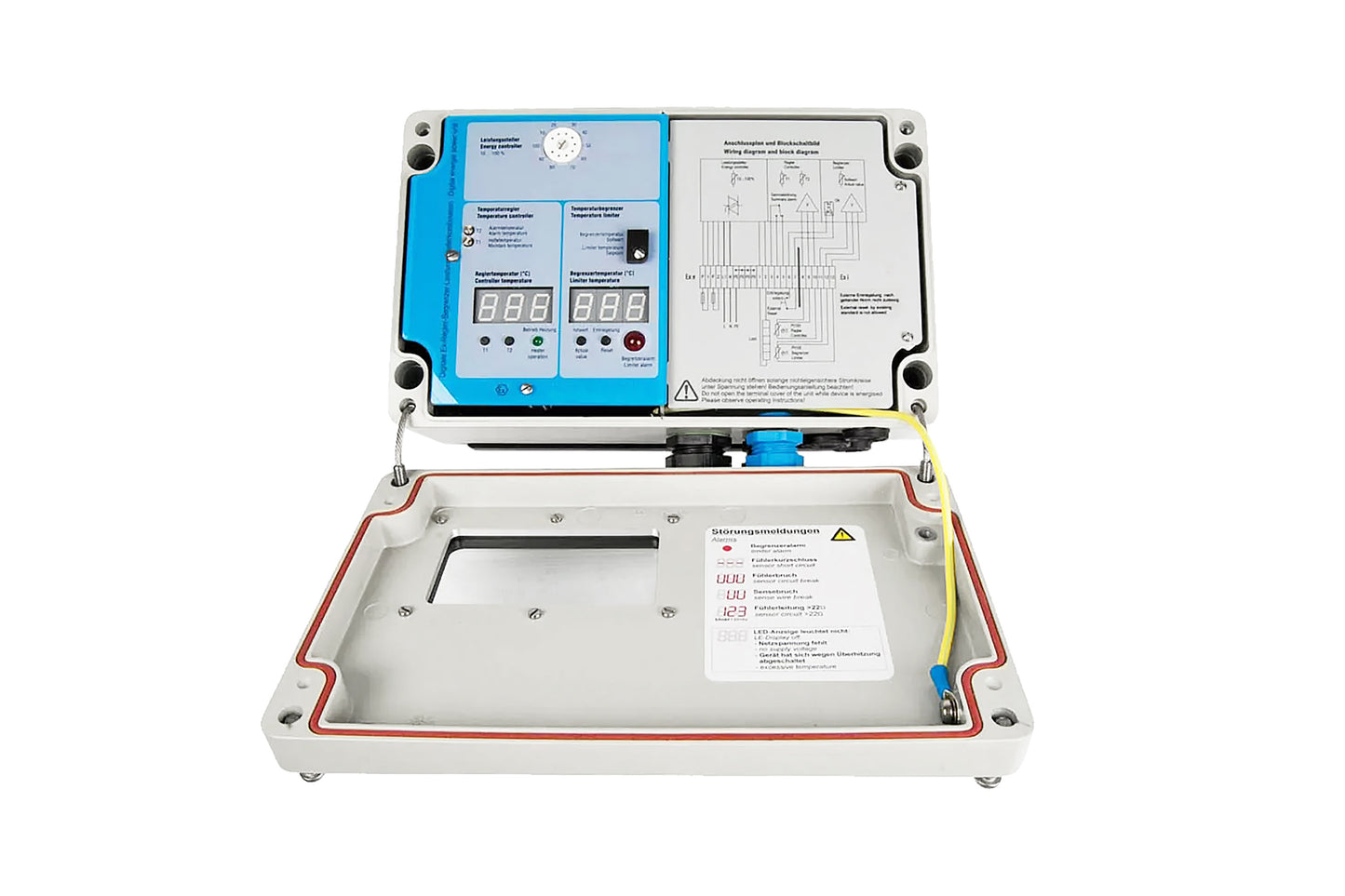

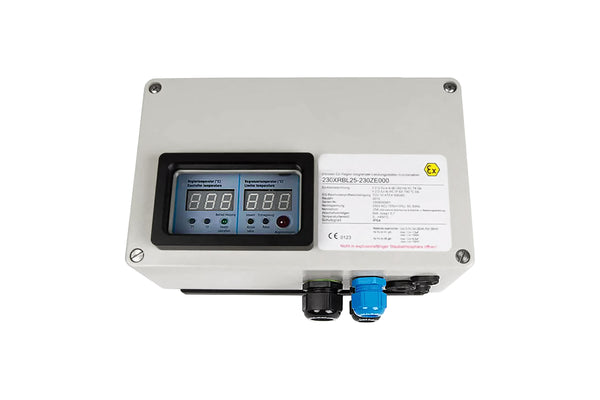

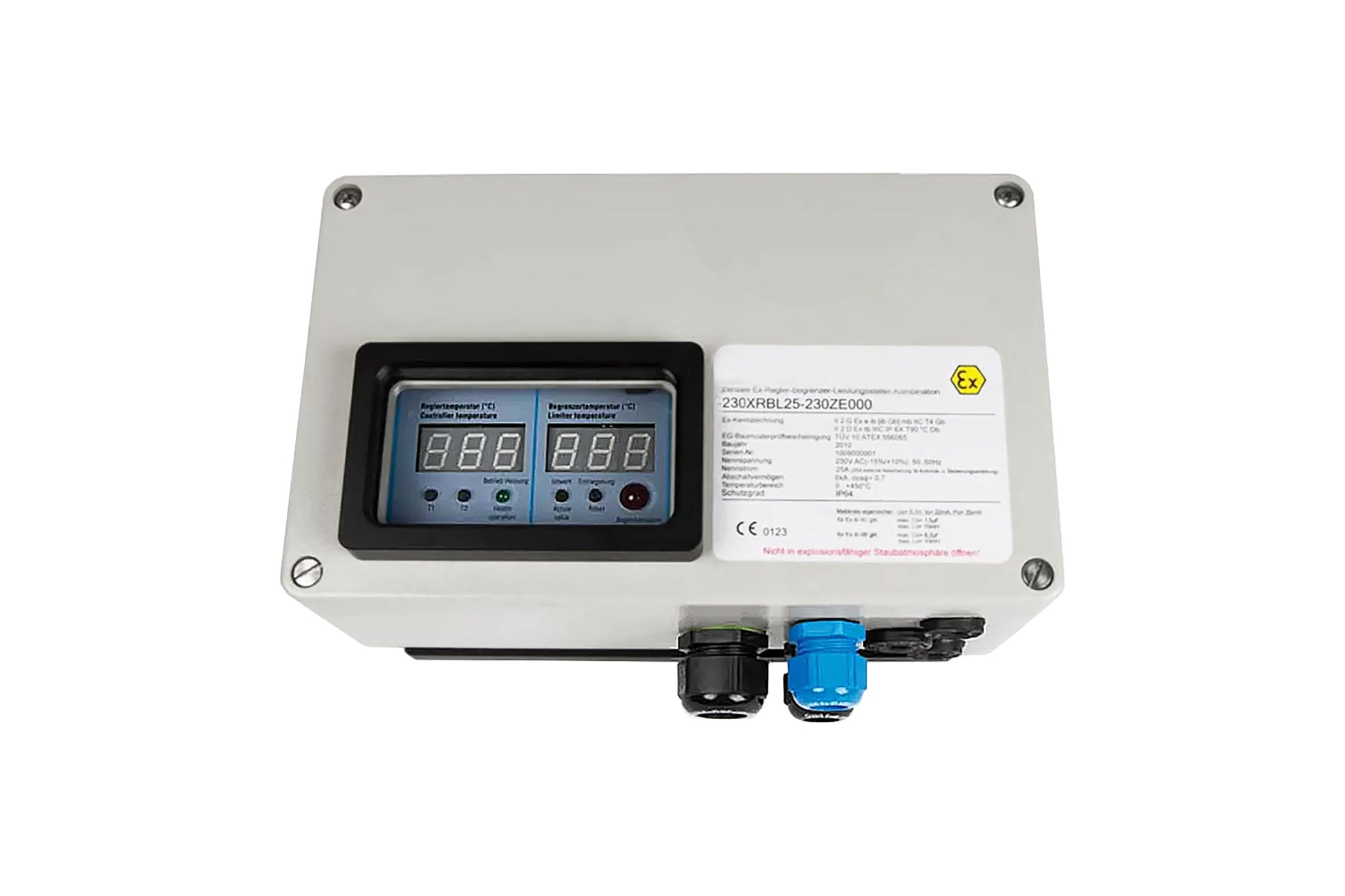

Termostaatti:
- Käyttöjännite: 230 VAC (50–60 Hz)
- Kuormitusvirta: Maks. 25 A (ulkoisesti suojattu 25 A sulakkeella)
- Anturi: PT100 (EX-i) 3- tai 2-johtiminen kytkentä
- Liitäntä: Sisäisesti suojattu ja galvaanisesti erotettu PT100-anturin liitäntä 3- tai 2-johtimisena
- Käyttölämpötila: -20 °C – +40 °C
- Suojausluokka: IP64 (EN 60529 mukaan)
- Integroitu lämpötilakatkaisin: Katkaisulämpötila n. 90 °C
- Anturin katkeamisen ja oikosulun ilmoitus: Kyllä
- Sisäisesti käytettävissä oleva sulake ohjauspiirille: Kyllä
- Mittausnäyttö: 7-segmentti-LED-valoilla
- Kytkentäpisteen tarkkuus: < 1 K
- Säätimen hystereesi: 2 K
- Hälytysreleen lähtö: 1 vaihtokosketin (CO), 5 A / 250 V
- Mittausalue: 0 – 450 °C
- Kaapeliläpiviennit: 1 x M25 – virtalähteelle, 1 x M25 – lämmityskaapelille ja 1 x M16 – anturikaapelille
Hyväksynnät:
II 2G Ex e ib (ib Gb) mb IIC T4 Gb II 2D Ex tb IIIC IP6X T90°C Db__
EC-Type examination certificate TÜV 10 ATEX 556065
| Tuotenumero | Tyyppi | Jännite (V) | Teho (W) | Kaasupullon koko (L) | Mitat (mm) |
|---|---|---|---|---|---|
| 81 095 80 | Kaasupullolämmitin Ex, DN140mm. 10L | 230 | 380 | 10 | 580 x 800 |
| 81 095 81 | Kaasupullolämmitin Ex, DN230mm | 230 | 850 | 50 | 860 x 1400 |
| 81 095 82 | Kaasupullolämmitin Ex, DN318mm | 230 | 850 | 79 | 1138 x 1000 |
| 26 300 38 | Termostaatti-Rajoitin (kaasupullot) Ex | 230 | - | - | 260 x 160 x 135 |
