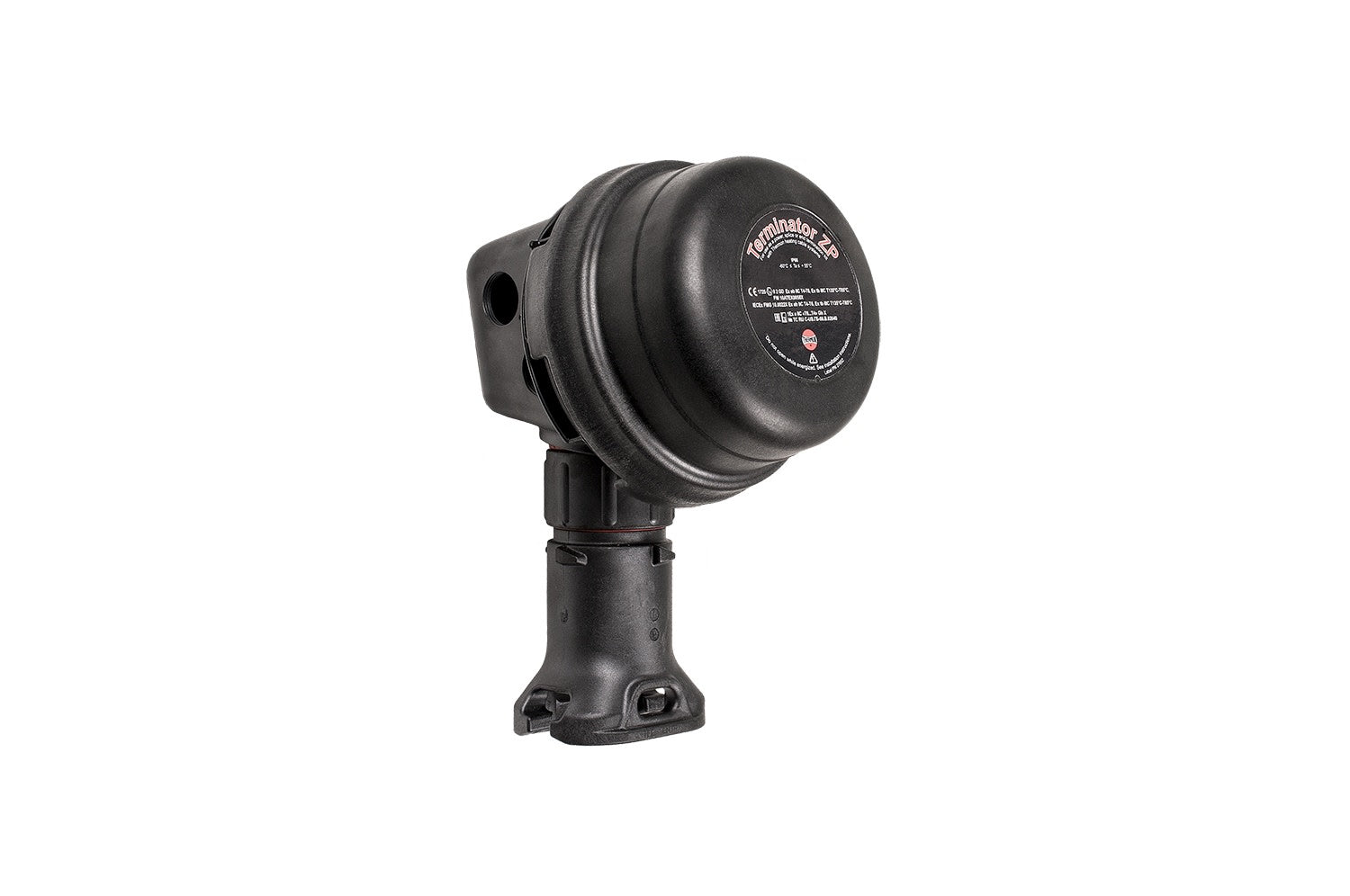

Kytkentärasia putkijalalla Terminator ZP-XP

Kytkentärasia putkijalalla Terminator ZP-XP

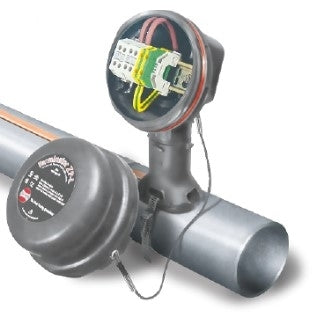

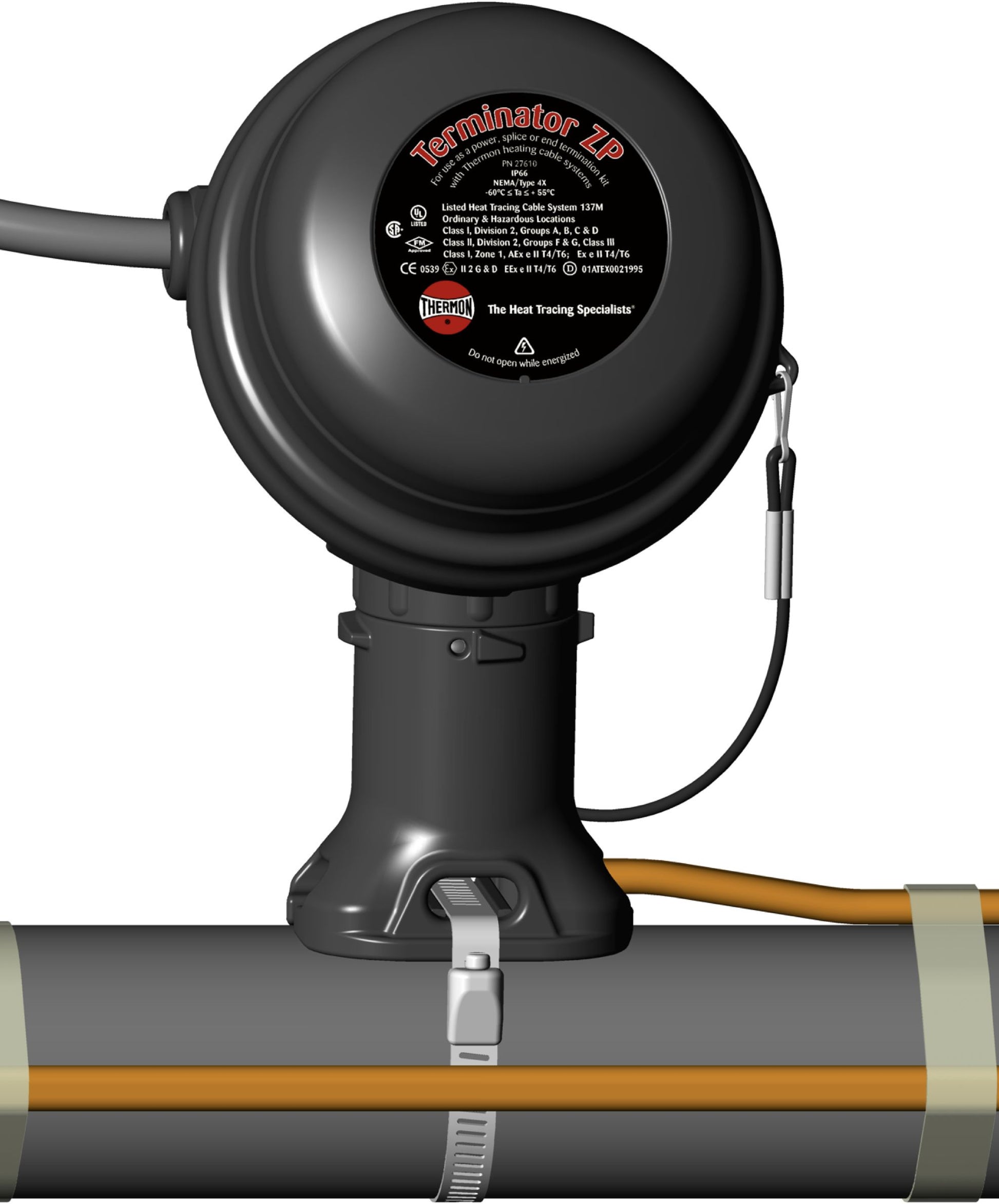

Thermon putkijalallinen jakorasia, joka sopii käytettäväksi jopa kolmelle lämpökaapelille sekä syöttökaapelille. Jakorasia on hyväksytty myös luokiteltuihin (Ex, Atex) tiloihin ja sen suojausluokka on IP66. Riviliitin asennusystävällisessä paikassa etuviistoon päin. Tämän ansiosta johdotus on erittäin helppoa ja myös riviliittimien kiinnitys tapahtuu näppärästi"klikkaamalla". Yhteensopiva mm seuraavien kaapeleiden kanssa: RSX, VSX, BSX, HTSX, KSX, FP ja HPT

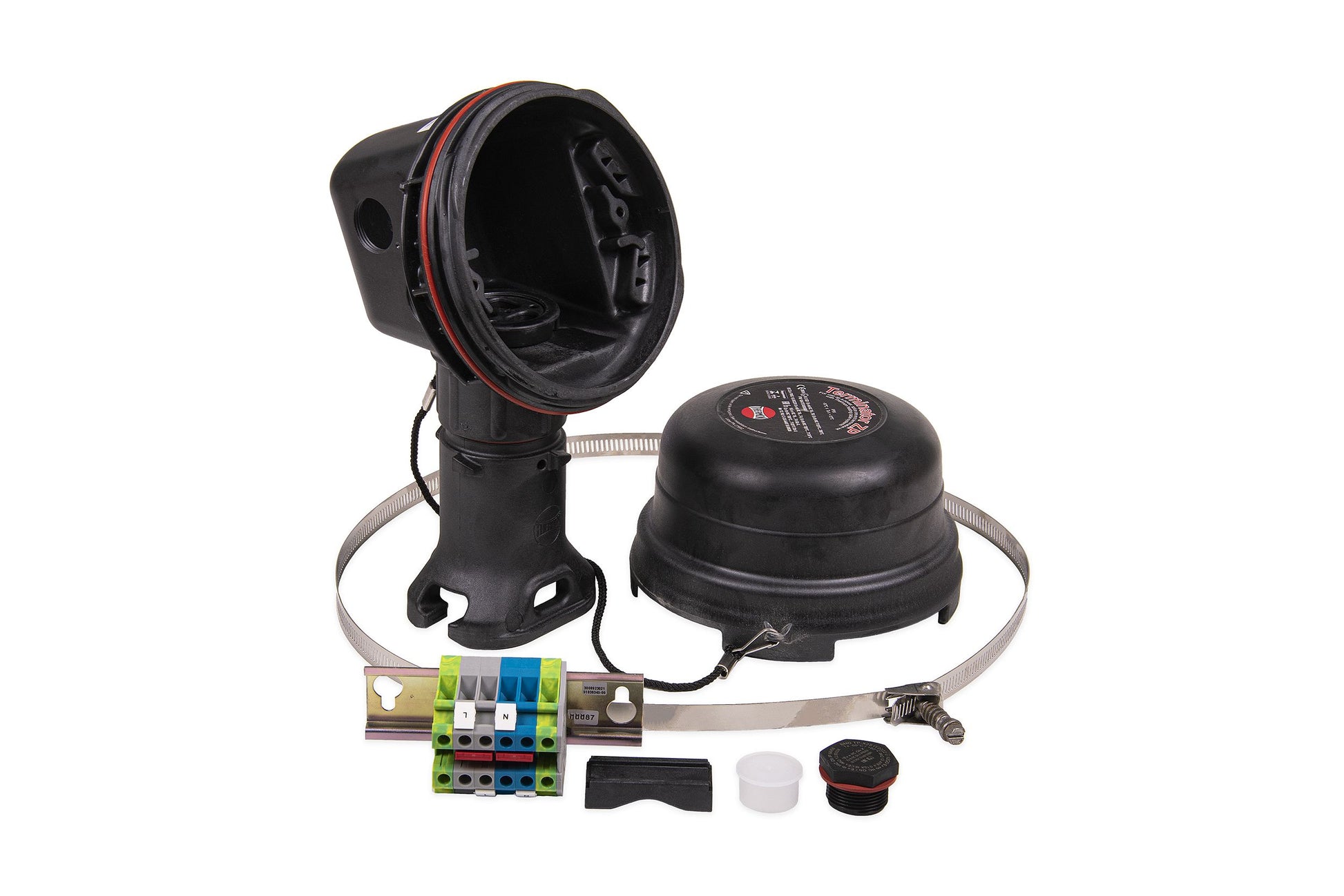

Pakkauksen sisältö:

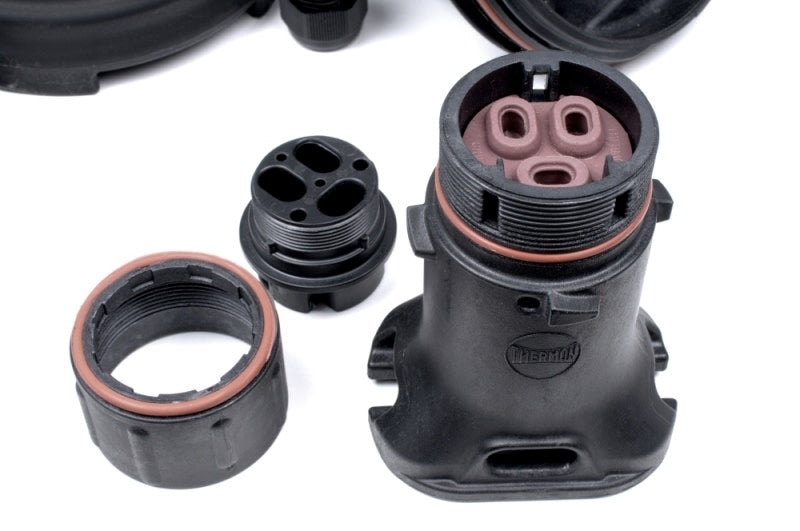

  • Putkijalka ja siihen sopivat kalvoläpiviennit

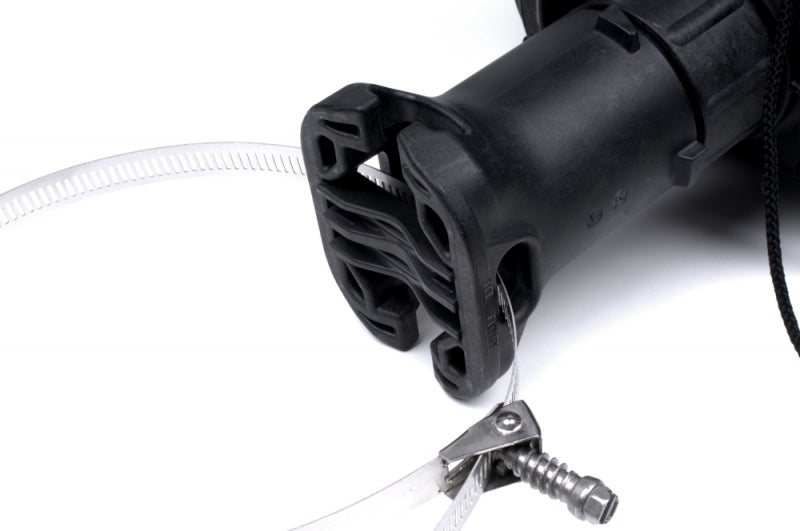

  • Kiinnityspanta B-10 (max 250 mm putken halkaisija)
  • Jakorasia kahdella M25-läpivientireijällä (HUOM! ei sis. holkkeja) ja yksi kpl M25-B-Exe sokea tulppa

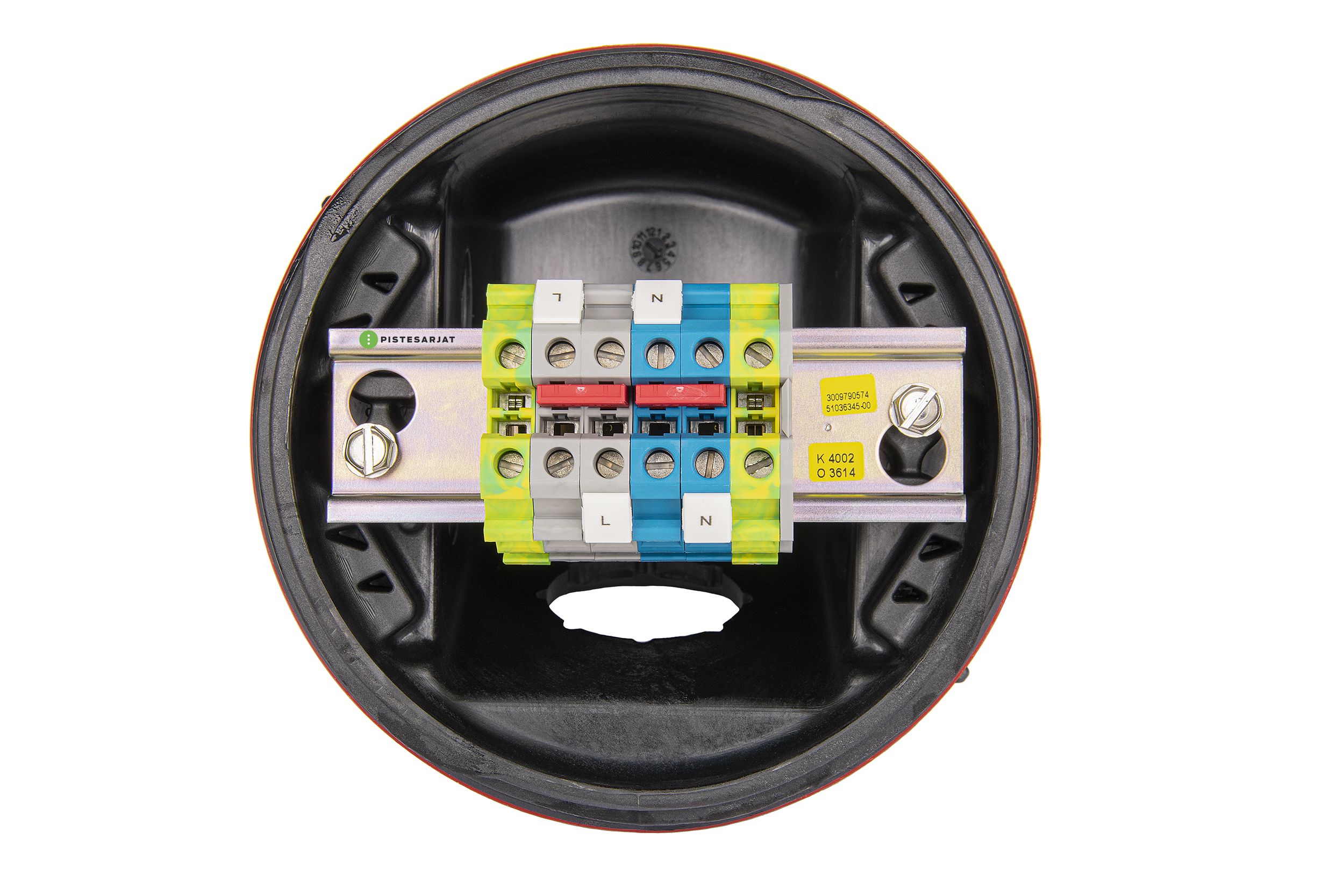

  • 4 kpl 6 mm² riviliittimiä (2 x vaihe / 2 x nolla)
  • 2 kpl 6 mm² riviliittimä (maadoitus)
  • Riviliittimien virtakesto: 22 A (T6 85°C), 46 A (T4 135°C)

ce 194 iec iecex 192 terminator hyvaksynnat
Thermon ja PST Image
Sähkönumero Tuotenimi Hinta KPL Tilaa
8109029 Kytkentärasia putkijalalla Terminator ZP-XP Kirjaudu nähdäksesi hinnat

Tekniset tiedot

  • Suojausluokka: IP66
  • Suurin putken lämpötila: +250 °C
  • Alin asennuslämpötila: -60 °C
  • Sallittu käytönaikainen ympäristön lämpötila-alue: -60...+55 °C
  • Suurin sallittu jännitte: 600 VAC
  • Weidmuller riviliittimet: 6 mm²
  • Liitäntä: 1-3 syöttökaapelia
  • Liitäntä: 2-3 lämpökaapelille haaroitus- tai jatkamiskäytössä
  • Liitäntä: 1-2 lämpökaapelille loppupäätekäytössä
  • Suurin sallittu virtakuormitus: 50 A

Huom! pakkauksessa ei tule läpivientiholkkeja. Sopivat holkit: Kts. tarvikkeet

Hyväksynnät:

II 2 G Ex eb IIC T4...T6, Ta=-60°C to +55°C, IP66
II 2 D Ex tb IIIC T135°C...T85°C, Ta=-60°C to +55°C, IP66

FM 10ATEX0058X
IEC IECEx FMG 10.0022X
