Tekniset tiedot

Esimerkki:

SE 12 F 1 63 7 ATP 1 M

= Yksittäinen putki, 12mm, 316L saumaton, 1 putki, HTSX 18w/m, OJ/Fluoropolymeeri, Musta perusmalli, 1mm seinämävahvuus, Metrinen

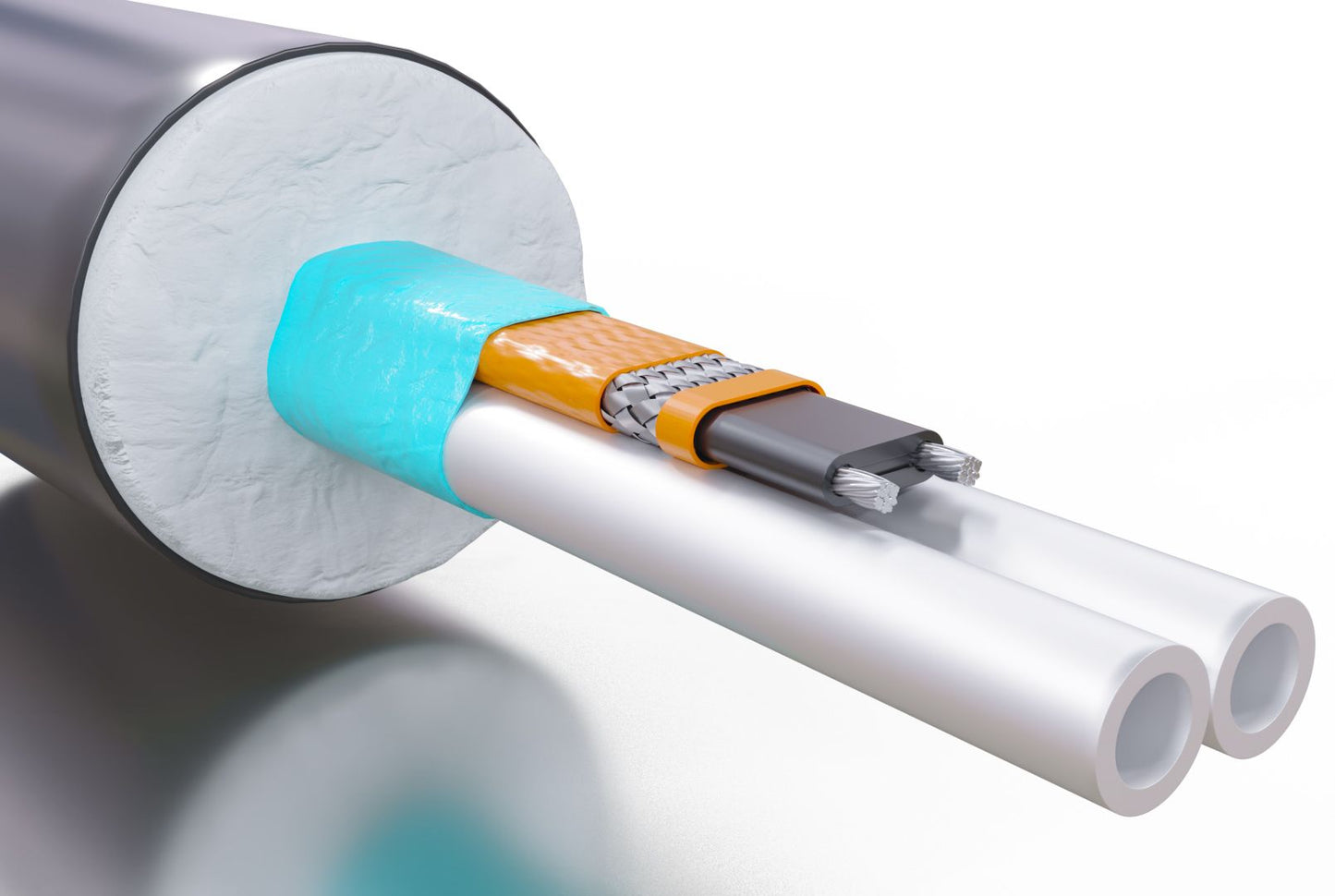

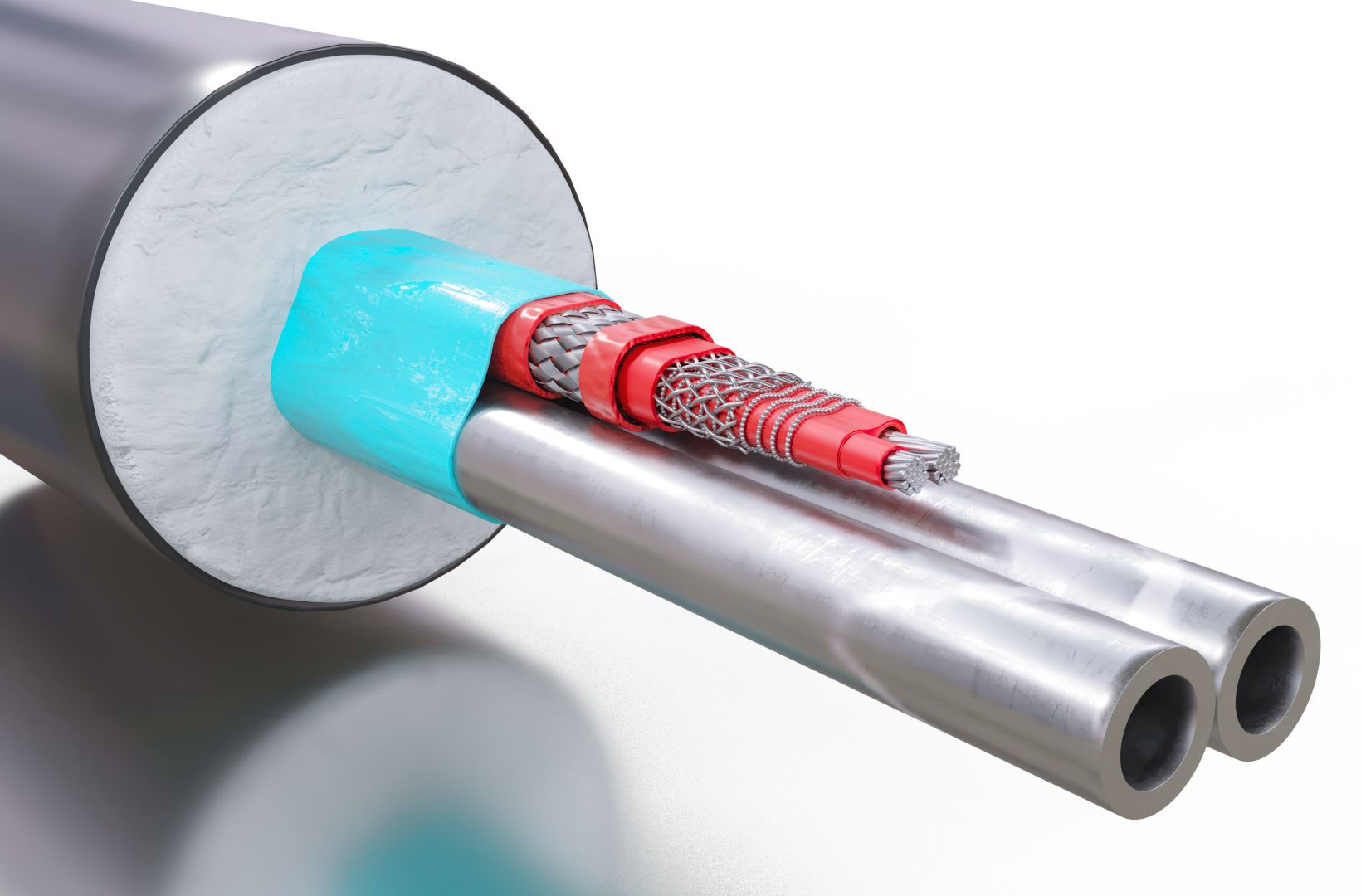

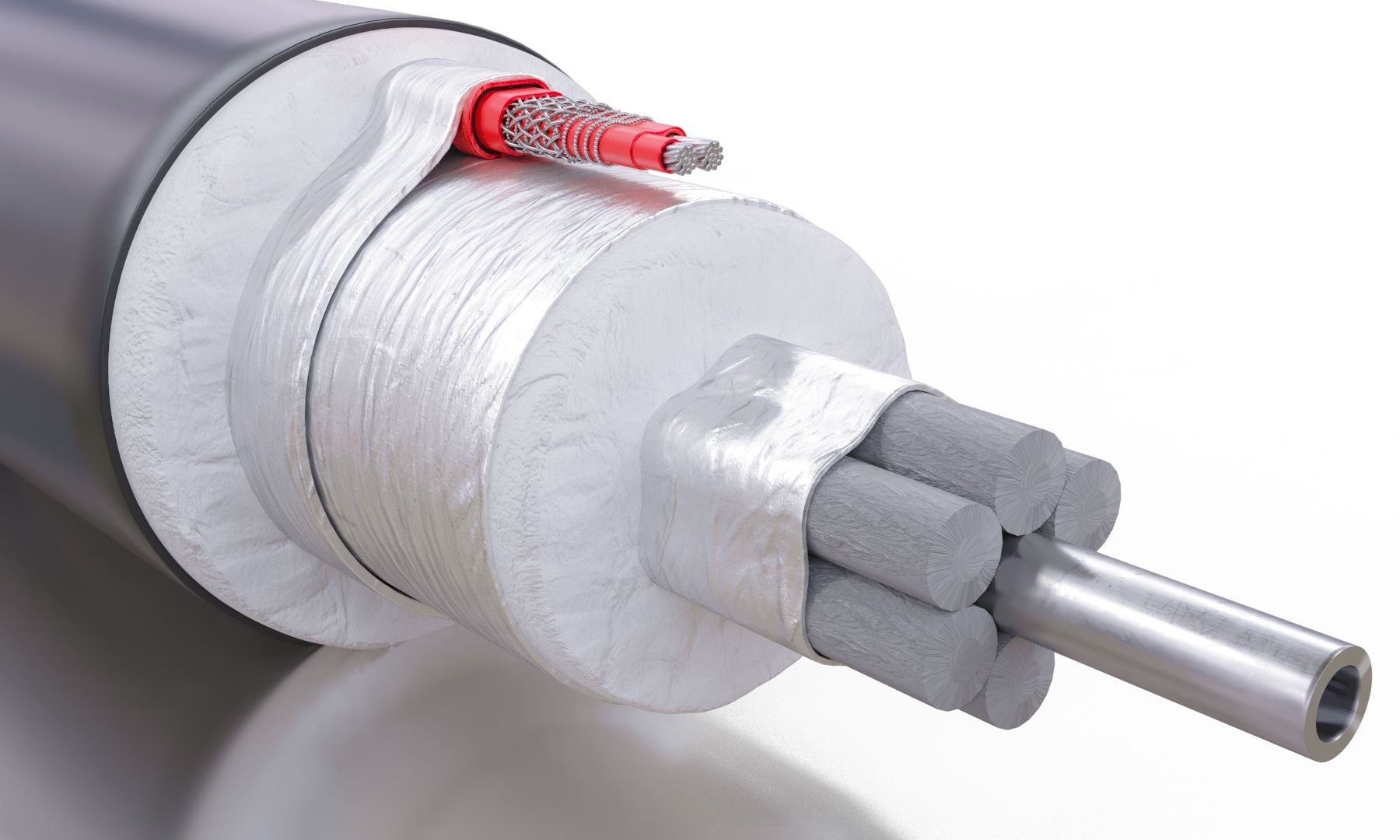

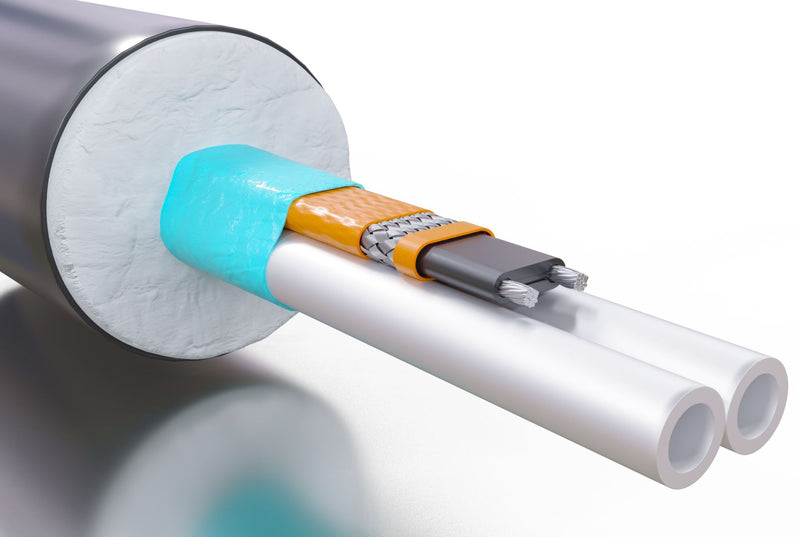

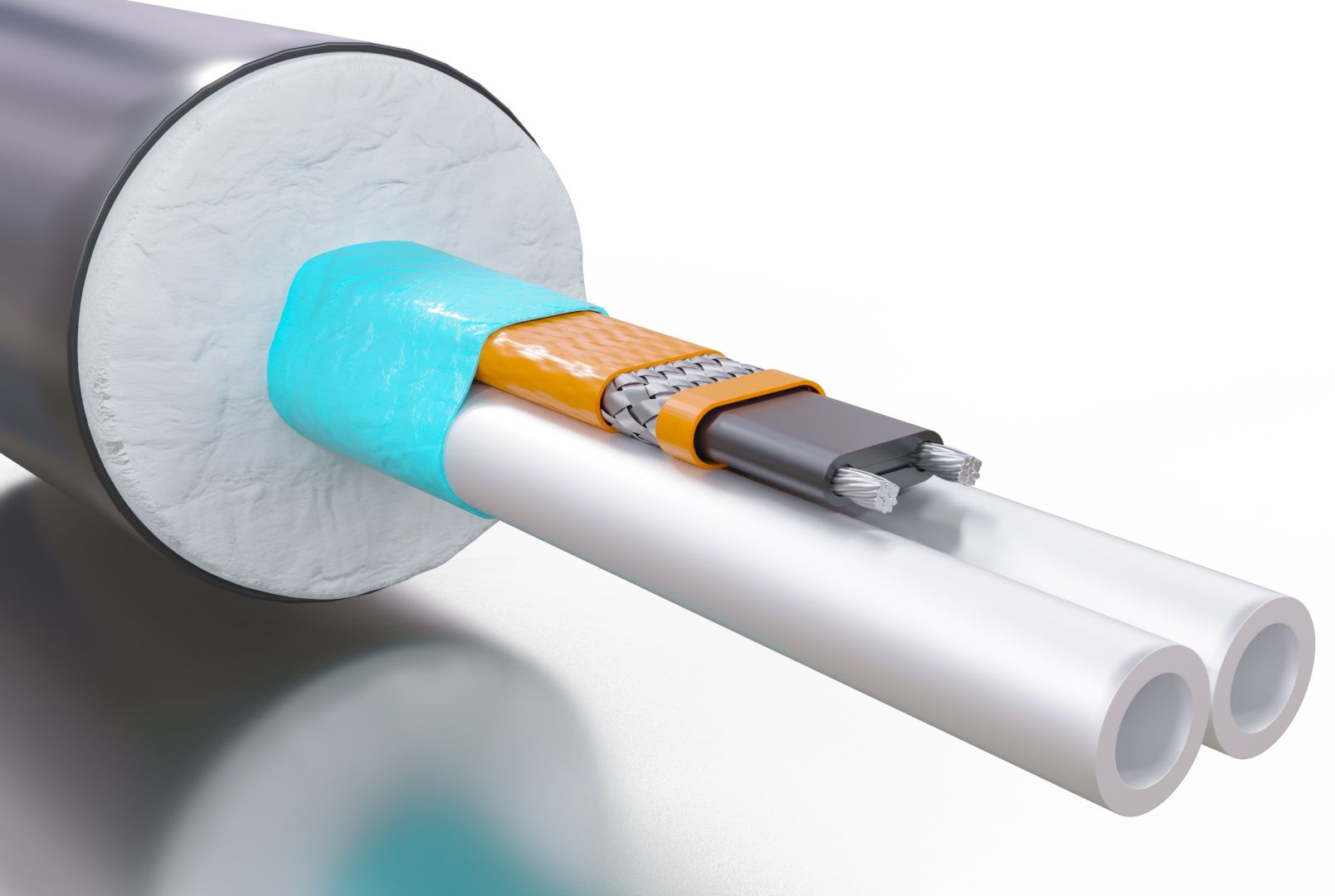

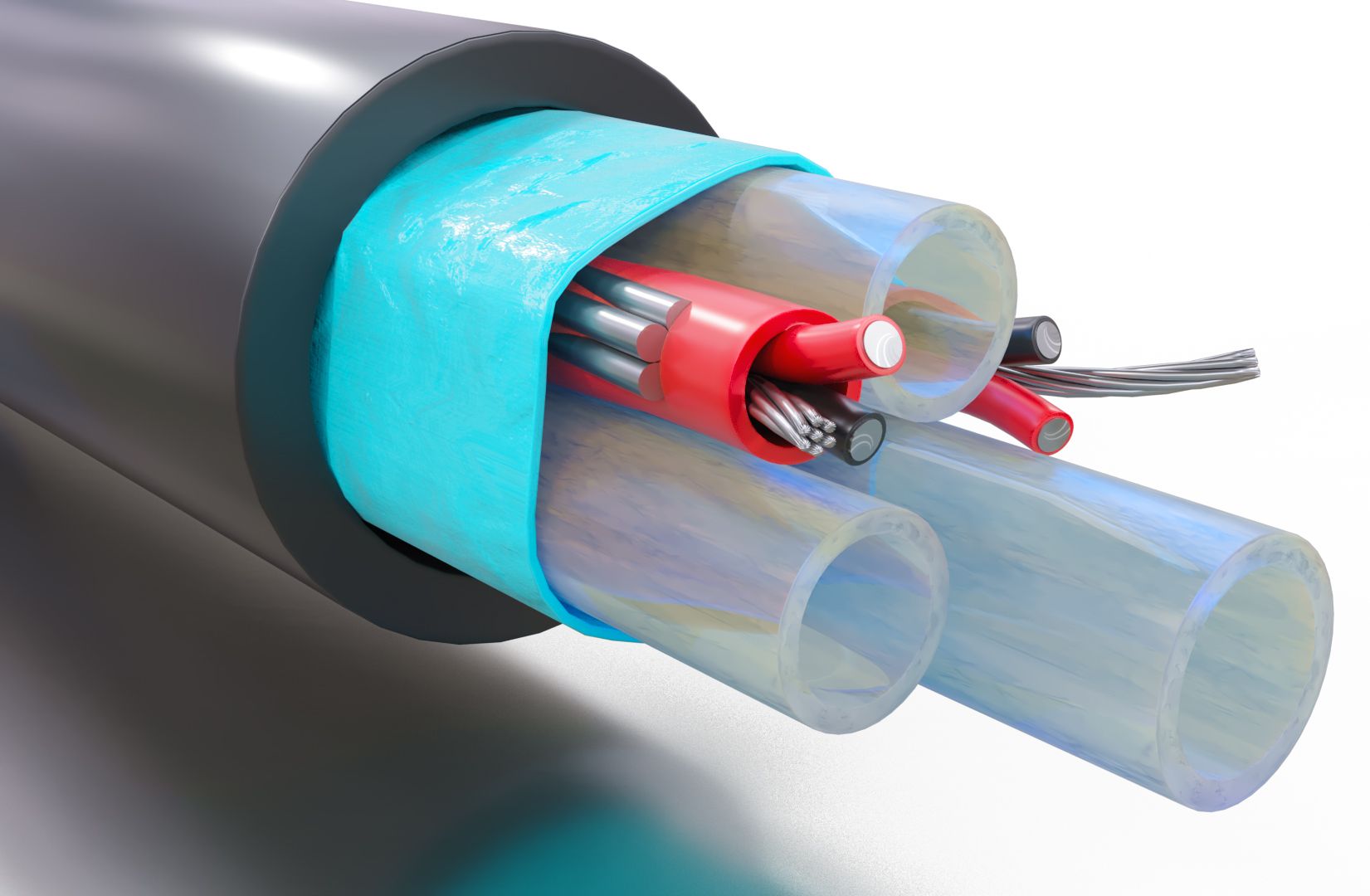

TubeTrace® electrically heat traced bundle -näytelinjapaketin rakenne muodostuu näistä vaihtoehdoista:

Rakennetyyppi: Putken halkaisija (O.D.): Putken materiaali: SE = yksittäinen putki
ME = useampi putki 6 = 6 mm
8 = 8 mm
10 = 10 mm
12 = 12 mm A = 316L SS hitsattu
As = 316Ti SS hitsattu
B = B68 kupari
C = PFA Teflon*
D = Monel*
E = Titaani
F = 316L SS saumaton
Fs = 316Ti SS saumaton
G = 304 SS hitsattu
H = 304 SS saumaton
J = Hastaloy C276 metalliseos
K = 825 metalliseos
M = FEP Teflon*
P = Polyeteeni
T = PTFE Teflon*
X = Special Putkien määrä: Lämmityskaapeli: Lämmityskaapelin tyyppi: 1 = 1
2 = 2
3 = 3
4 = 4 41 = BSX 9 W/m 230V
43 = BSX 15 W/m 230V
45 = BSX 25 W/m 230V
47 = BSX 32 W/m 230V
61 = HTSX 9 W/m 230V
63 = HTSX 18 W/m 230V
65 = HTSX 27 W/m 230V
67 = HTSX 37 W/m 230V
69 = HTSX 48 W/m 230V
71 = HTSX 64 W/m 230V
91 = VSX-HT 16 W/m 230V
93 = VSX-HT 33 W/m 230V
95 = VSX-HT 49 W/m 230V
97 = VSX-HT 66 W/m 230V
Tehoa rajoittavat mallit:
51 = HPT 14W/m 230V
53 = HPT 28W/m 230V
55 = HPT 42W/m 230V
57 = HPT 57W/m 230V 1 = BN (vain HPT)
3 = OJ (vain BSX)
7 = OJ/Fluoropolymeeri
8 = Division 1 hyväksytty Näytelinjan ulkovaippa: Näytelinjan seinämävahvuus: M tai I: ATP = musta perusmalli
TPU = uretaanilla varustettu materiaali 030 = .030 tuumaa
032 = .030 tuumaa
035 = .030 tuumaa
040 =** .030 tuumaa
047 = .030 tuumaa
049 = .030 tuumaa
062 =** .030 tuumaa
065 = .030 tuumaa
1 = 1 mm
1.5 = 1.5 mm (M) Metrinen tai (I) tuumainen

Näytelinjoissa käytettävät lämmityskaapelit:

HTSX itsesäätyvä lämpökaapeli jota käytetään höyrypurkausten lämpötilalle altistuvissa paikoissa. Putken lämpötila-alue: 5 °C – 121 °C. Ympäristön lämpötila enintään: 250 °C

BSX itsesäätyvä lämökaapeli jota käytetään veden sulanapitoon ja matalan lämpötilan ylläpitoon. Putken lämpötila-alue: 5 °C – 65 °C. Ympäristön lämpötila enintään: 85 °C

VSX-HT itsesäätyvä lämpökaapeli jota käytetään paikoissa, joissa korkean lämpötilan altistus on tärkeää. Putken lämpötila-alue: 5 °C – 200 °C. Ympäristön lämpötila enintään: 250 °C

HPT tehoa rajoittava lämpökaapeli korkean lämpötilan ylläpitoon. Käytetään myös sulanapitoon paikoissa, joissa korkean lämpötilan kestoisuus on tärkeää. Tehoa rajoittavat HPT-kaapelit ovat paras valinta enintään 204 °C:n lämpötilan ylläpitoon. Putken lämpötila-alue: 5 °C – 204 °C. Ympäristön lämpötila enintään: 260 °C

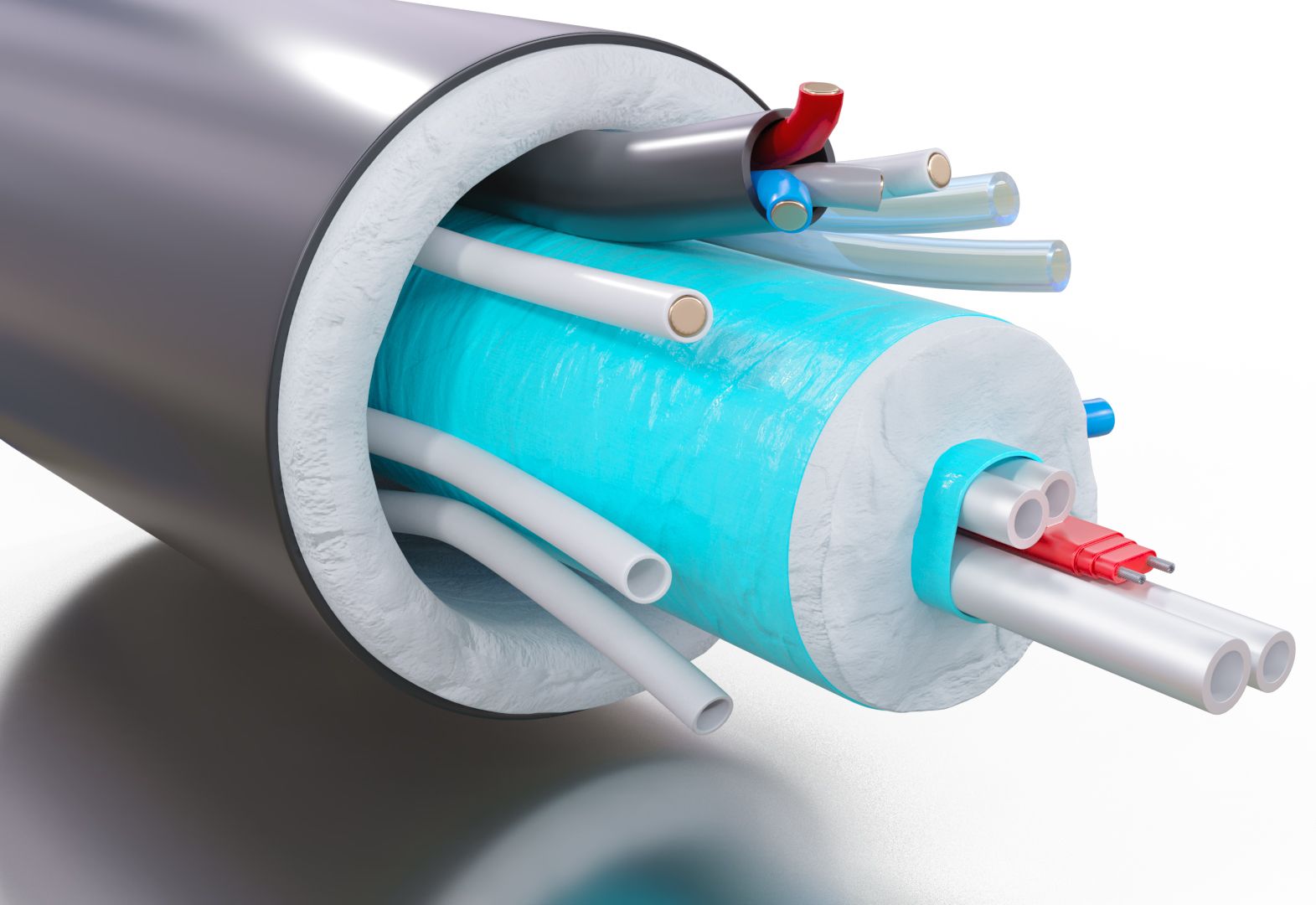

Mukautetut, jatkuviin mittauksiin perustuvat menetelmät ja analysaattoriniput. Monissa analysaattorisovelluksissa on erikoisputkivaatimuksia. Thermon voi toimittaa ne kaikki instrumentti-putkinipuissa. Esimerkkejä saatavilla olevista putkimateriaaleista ja -pinnoitteista:

• Fluoropolymeeriputki, ruostumaton teräs 316 ja 304, hitsattu tai saumaton, Monel*, titaani, Inconel* 825 ja Alloy 20 ovat kaikki heti saatavilla.
• Erikseen on tilattavissa ruostumattomia teräsputkia myös sähkökiillotettuina (EP), kemiallisesti passivoituina (CP) ja varustettuina performance coating -pinnoitteilla, kuten SilcoNertillä*
• Kaksoiskerrosputket tai moninkertaiset putkimateriaalit voidaan toimittaa niputettuina.

Eristämätön ja lämmittämätön (NI) tai muut TubeTrace®** vaihtoehdot voi sisältää esimerkiksi:**

• Lisäjohtimet
• Lämmittämättömät putket
• Tehdasasennetut lämpötila-anturit
• Vaaditut erikoismerkinnät ja -tunnisteet

*Monel ja Inconel ovat Inco Alloys International., Inc:n tavaramerkkejä. Teflon on of E.I. du Pont de Nemours & Co., Inc tuotemerkki.

Kysy lisää ja pyydä tarjous asiakaspalvelustamme
