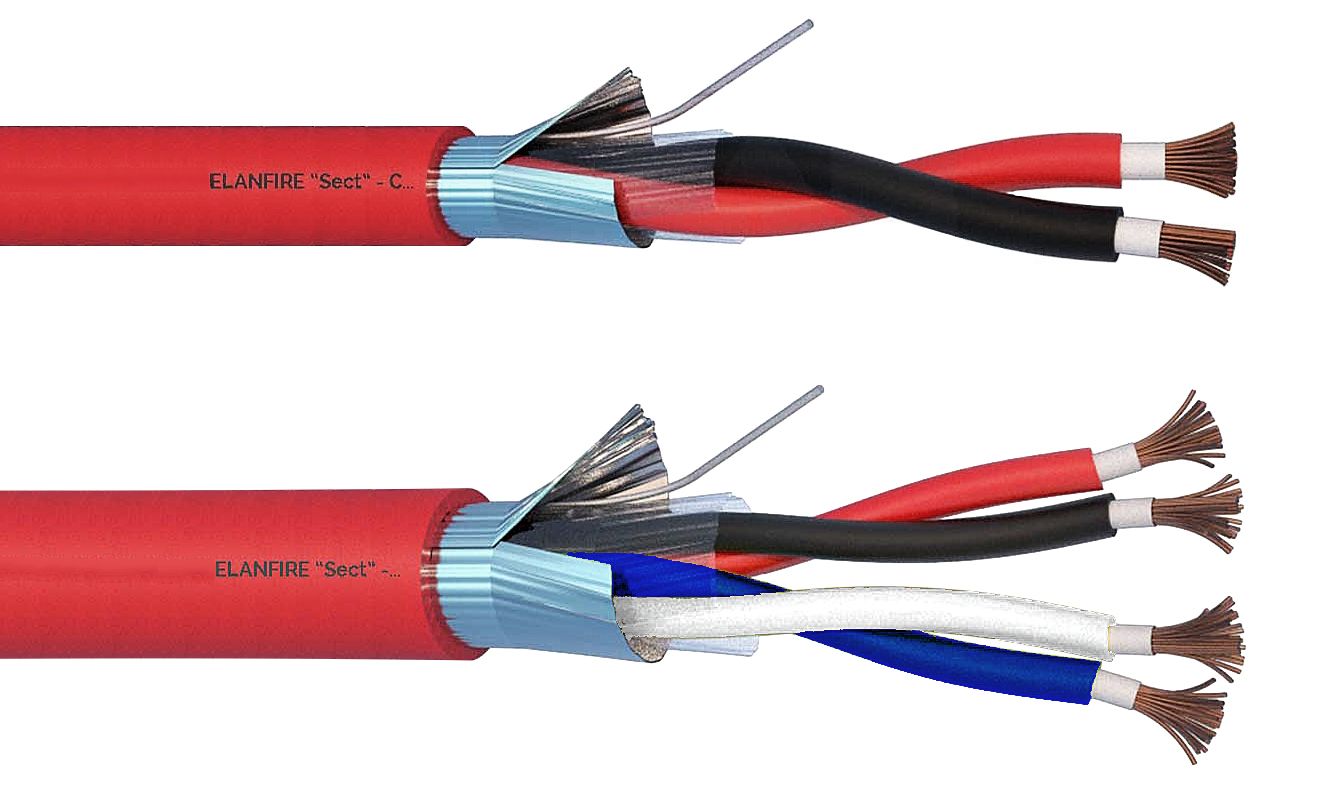

Paloilmoitinkaapeli 2x0,50 suojattu

Paloilmoitinkaapeli 2x0,50 suojattu

Kierretty ja suojattu ulkokäyttöön tarkoitettu palonkestävä paloilmoitinkaapeli, EN50200 – PH120. Vähäinen savunmuodostus ja halogeeniton rakenne. Täyttää standardien IEC 60331 ja BS 6387 vaatimukset.

Asset image
ELAN
Sähkönumero Tuotenimi Hinta M Tilaa
0234160 Paloilmoitinkaapeli 2x0,50 suojattu PH120 / LSZH / Cca Kirjaudu nähdäksesi hinnat
0234161 Paloilmoitinkaapeli 2x1,0 suojattu PH120 / LSZH / Cca Kirjaudu nähdäksesi hinnat
0234162 Paloilmoitinkaapeli 2x1,5 suojattu PH120 / LSZH / Cca Kirjaudu nähdäksesi hinnat
0234163 Paloilmoitinkaapeli 2x2,5 suojattu PH120 / LSZH / Cca Kirjaudu nähdäksesi hinnat
0234164 Paloilmoitinkaapeli 2x2x0,50 suojattu PH120 / LSZH / Cca Kirjaudu nähdäksesi hinnat
0234165 Paloilmoitinkaapeli 2x2x1,0 suojattu PH120 / LSZH / Cca Kirjaudu nähdäksesi hinnat
Tuotteet lisättiin koriin!

Tekniset tiedot
Rakenne
Johdin: Monisäikeinen kuparilanka
Ulkovaippa: Puristettu LSZH CEI 20-22I III (IEC 60332-3), CEI 20-37 (IEC 60754;IEC 61034; BSEN 50267;BSEN 50268) CEI UNEL 36762
Vaipan väri: Punainen
Sähköiset ominaisuudet
Resistanssi /km @ +20 C°: 0,5mm = 40 Ω, 1,0mm = 20 Ω, 1,5mm = 13,5 Ω, 2,5mm = 8 Ω
Kapasitanssi: 0,5mm = 56 nF x km, 1,0mm = 63 nF x km, 1,5mm = 66 nF x km, 2,5mm = 78 nF x km
Nimellisjännite: ≤100 V
Käyttölämpötila: –15...+00 °C
Yleiset ominaisuudet
Halogeeniton ei syövyttäviä palokaasuja IEC 60754-2, EN 50267-2-2, VDE 0482-267-2-2
Yksittäin itsesammuva ja paloa levittämätön: IEC 60332-1-2, EN 60332-1-2, VDE 0482-332-1-2
Nippuna itsesammuva ja paloa levittämätön IEC 60332-3-22/-24 luokka A/C, EN 60332-3-22/-24 luokka A/C, VDE 0482-332-3-22/24 luokka A/C
Alhainen savunmuodostus IEC 61034-1/-2, EN 61034-1/-2, VDE 0482-1034-1/-2
Palonkestävyys [FE/PH] IEC 60331-11/-21 (180 minuuttia) , VDE 0472 osa 814 (FE180) IEC 60331-2, EN 50200, VDE 0482-200
Palonkestoluokka [E30-E90]* DIN 4102 osa 12, NBN 713-020 (Rf 11/2)

* Palonkestoluokka määräytyy asennustavan mukaan.

Sähkönumero Johdinten määrä x halkaisija (n x mm) Cu-osuus (kg/km) Kokonaispaino (n.kg/km) Ulkohalkaisija (n.mm) Palokuorma (kWh/m)
02 341 40 1x2x0,8 15 40 5,5 0,095
02 341 42 2x2x0,8 25 56 6,0 0,123
02 341 44 4x2x0,8 45 96 8,7 0,21
02 341 46 8x2x0,8 85 218 13,7 0,52
02 341 48 12x2x0,8 126 270 14,6 0,58
02 341 50 16x2x0,8 166 337 16,0 0,69
02 341 52 20x2x0,8 206 403 18,0 0,80
02 341 54 32x2x0,8 326 570 21,8 1,02
02 341 56 40x2x0,8 407 739 25,3 1,38
02 341 58 52x2x0,8 529 906 27,6 1,59

Vakiokelakoko 1000m

Muut koot saatavissa pyynnöstä.
