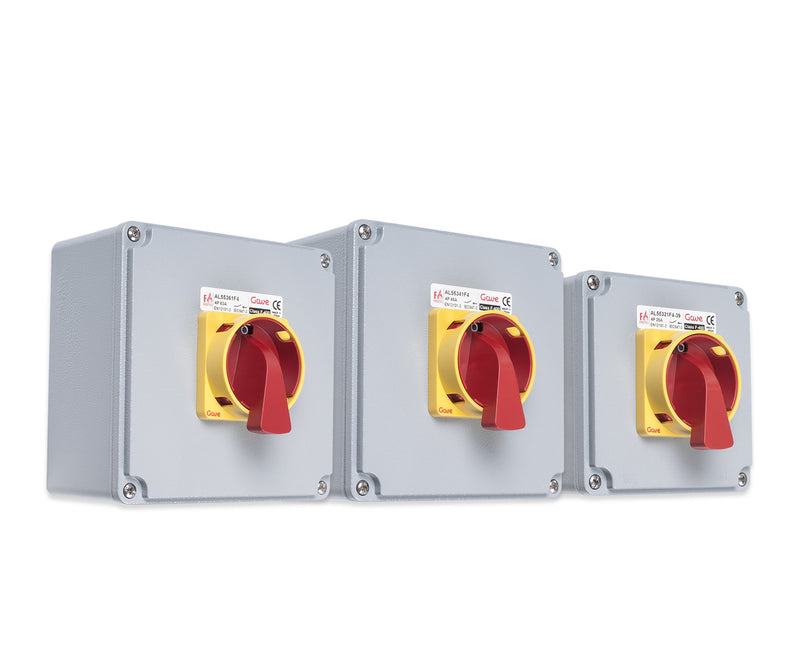

Palonkestävä EMC-suojattu turvakytkin ja väännin F400 25-250A 3-6P ilman läpivientiholkkeja

Palonkestävät F400-luokan EMC-suojatut turvakytkimet korkealla suojausluokituksella. F-400 luokka on testattu toimivaksi 120 minuuttia +400 °C:n lämpötilassa ja näin ollen se täyttää standardit EN 12101-3:2015 sekä EN 13501-4. Turvakytkimet ovat myös standardin EN 60529 mukaisesti suojausluokaltaan IP65 ja kotelon materiaalina on kemikaalien kestävä, polyesteriepoksilla jauhemaalattu alumiini (väri: RAL 7032).

Huom! pakkaus ei sisällä läpivientiholkkeja vaan ne on tilattava erikseen. Saatavilla tavalliset sekä EMC-suojatut versiot. Turvakytkimissä vastakierteet läpivientiholkeja varten.

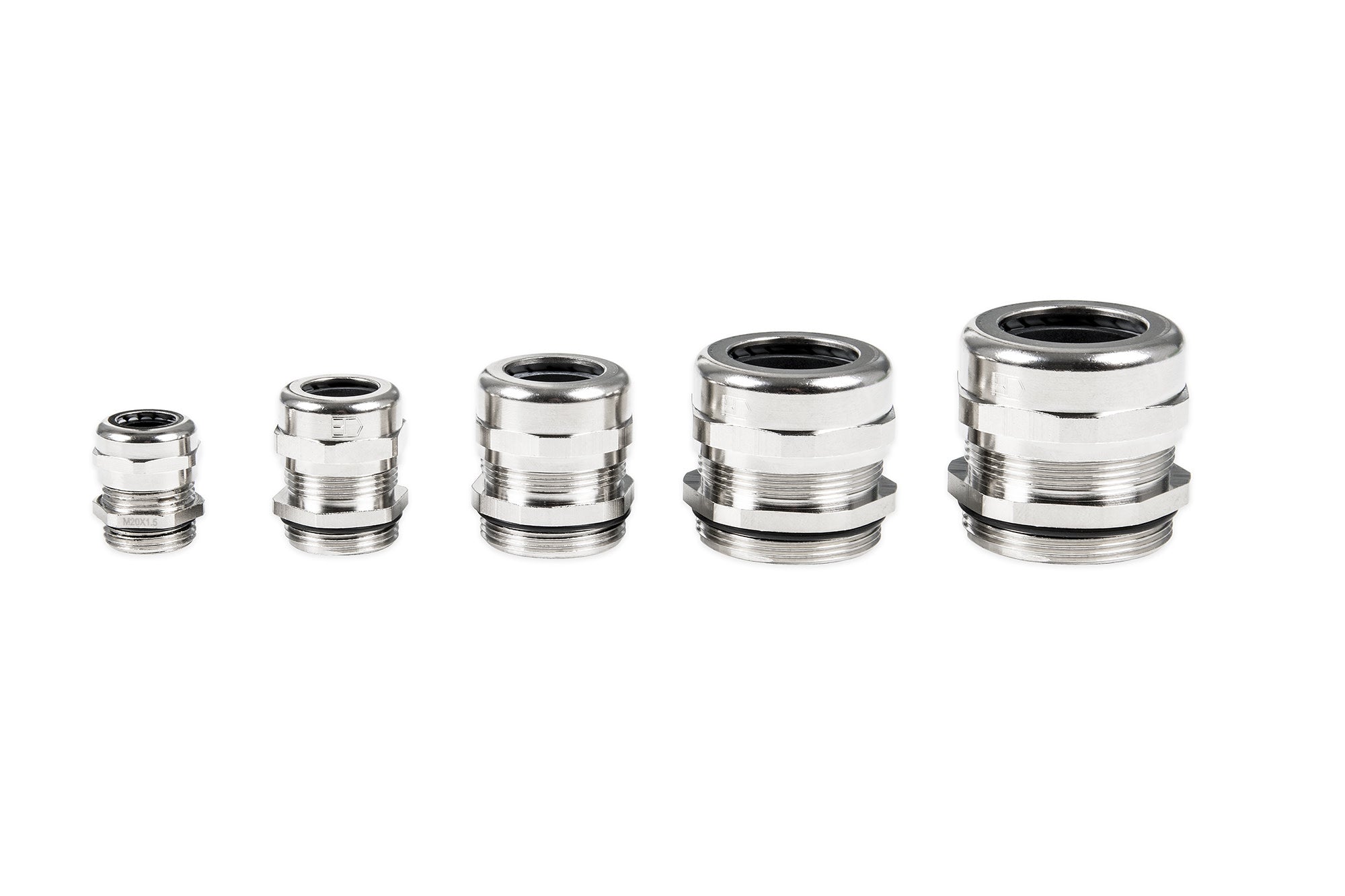

M20-M50 Läpivientiholkit

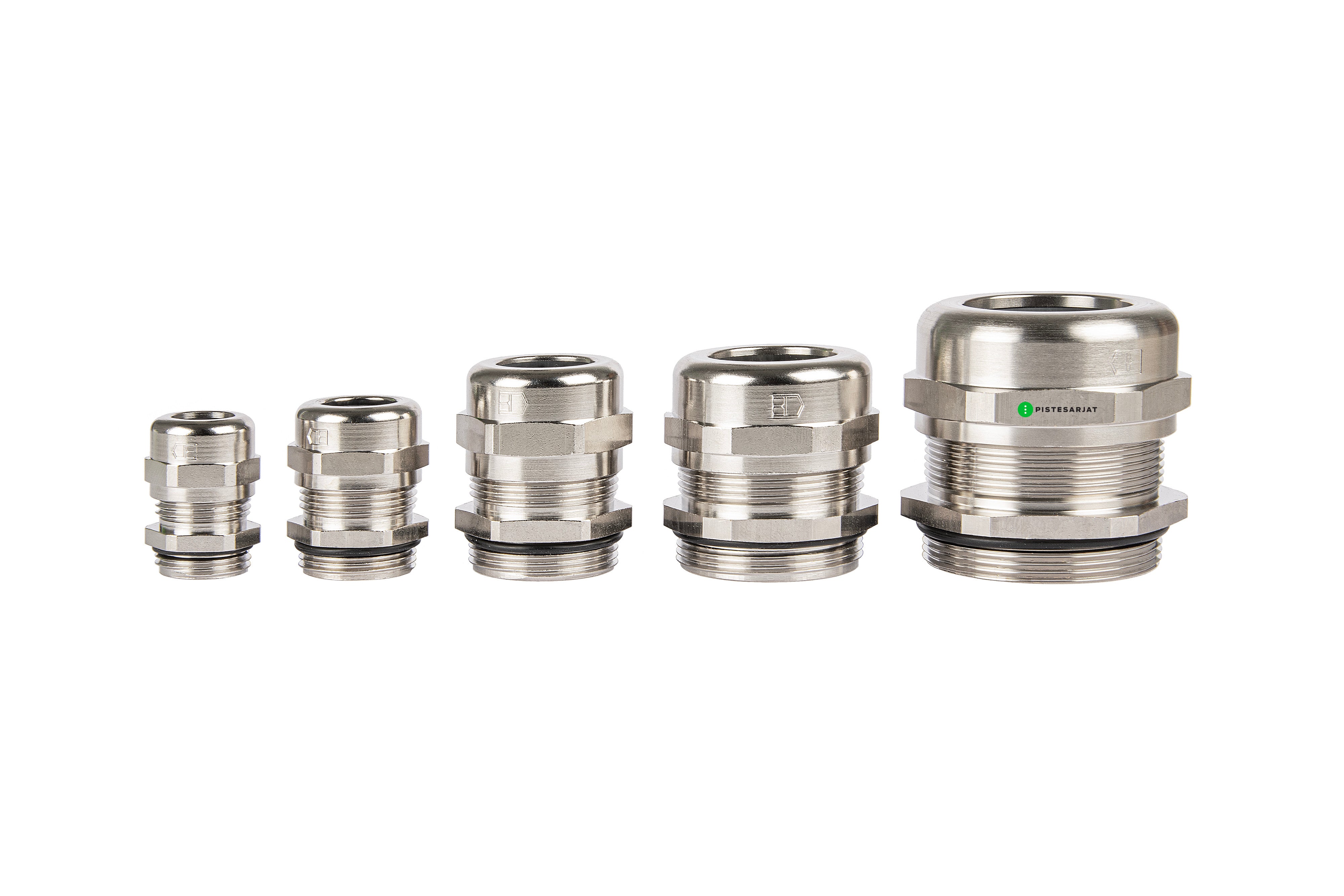

M20-M50 EMC-läpivientiholkit

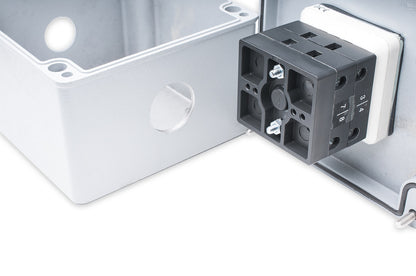

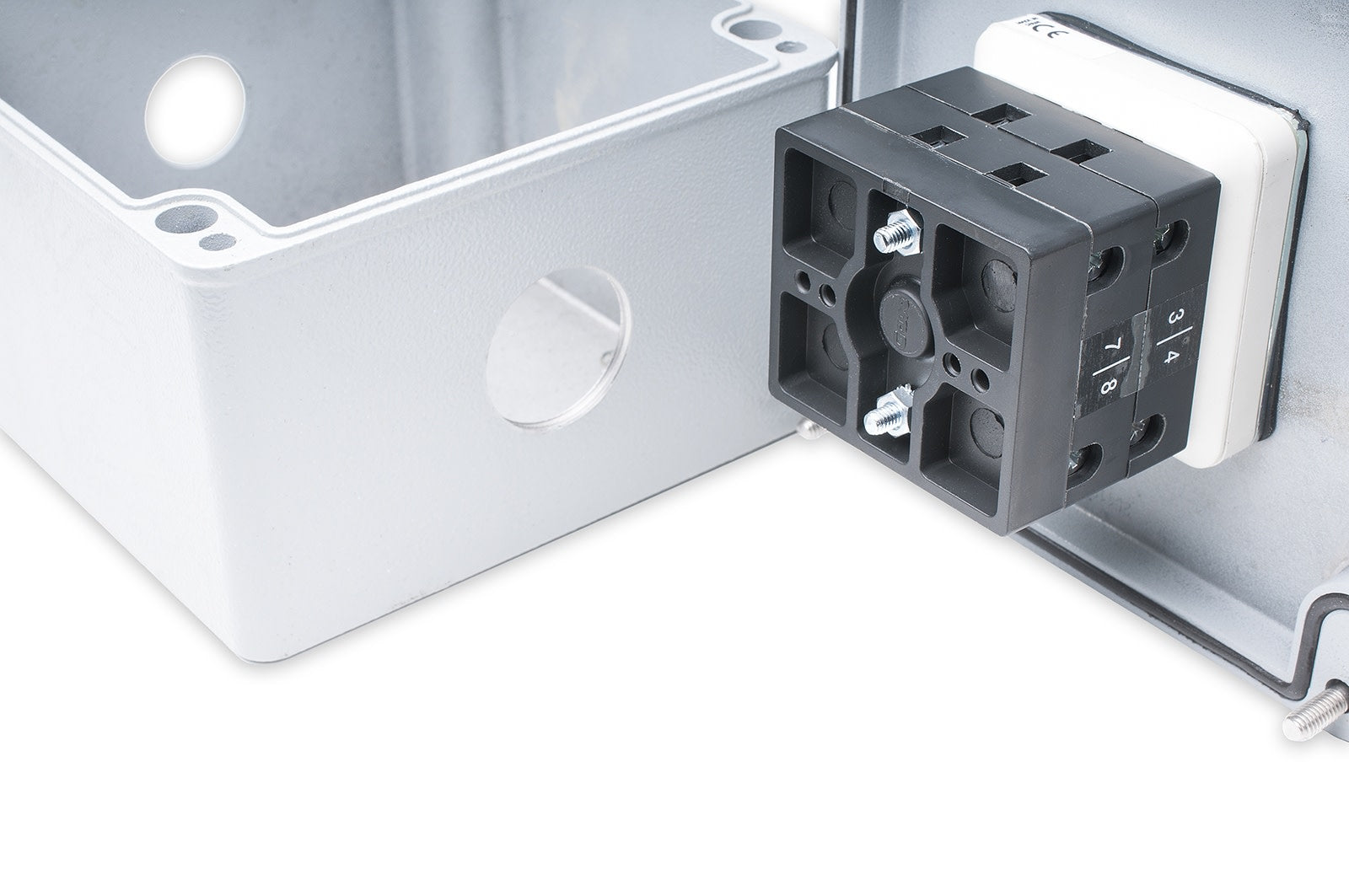

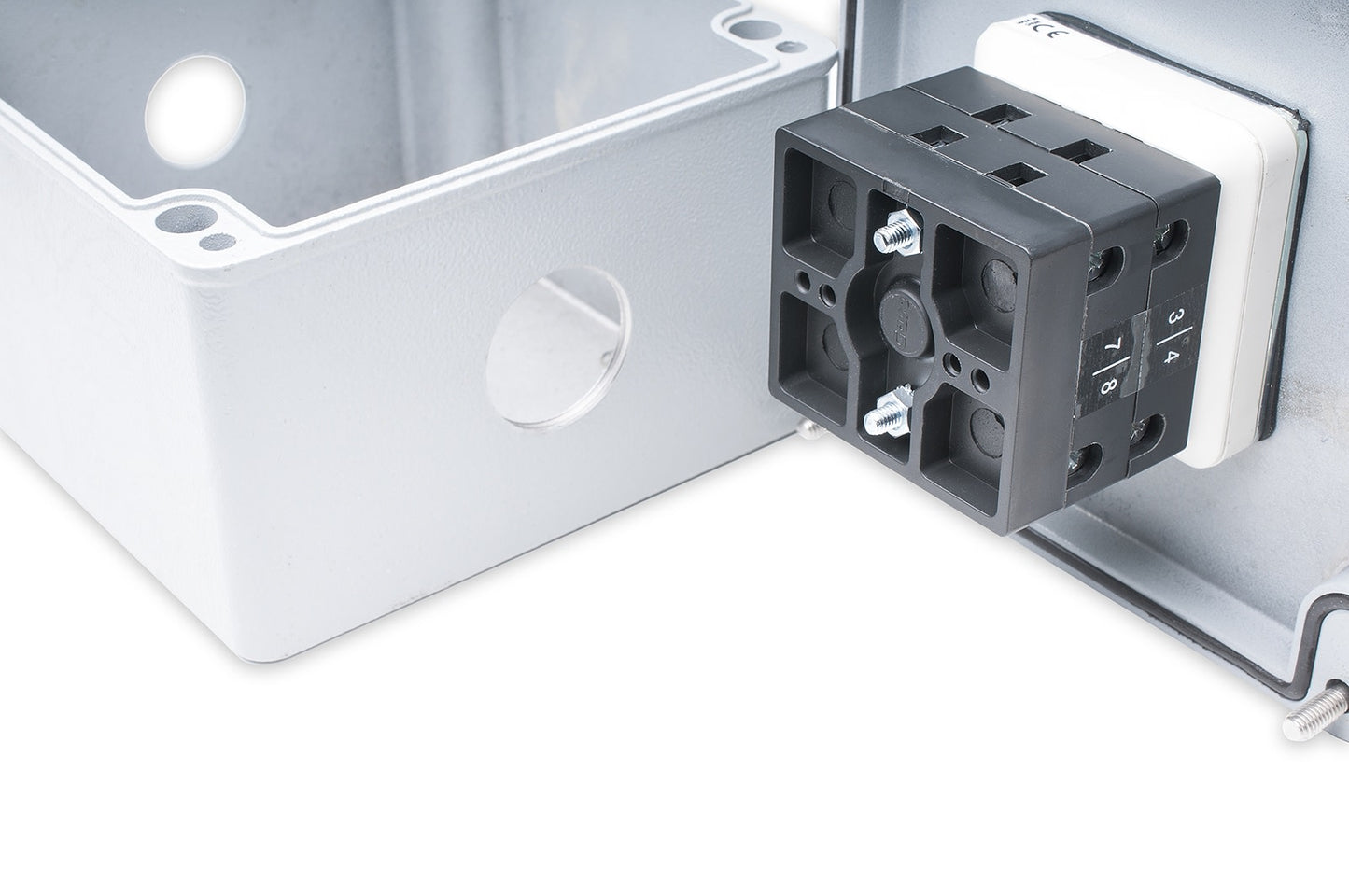

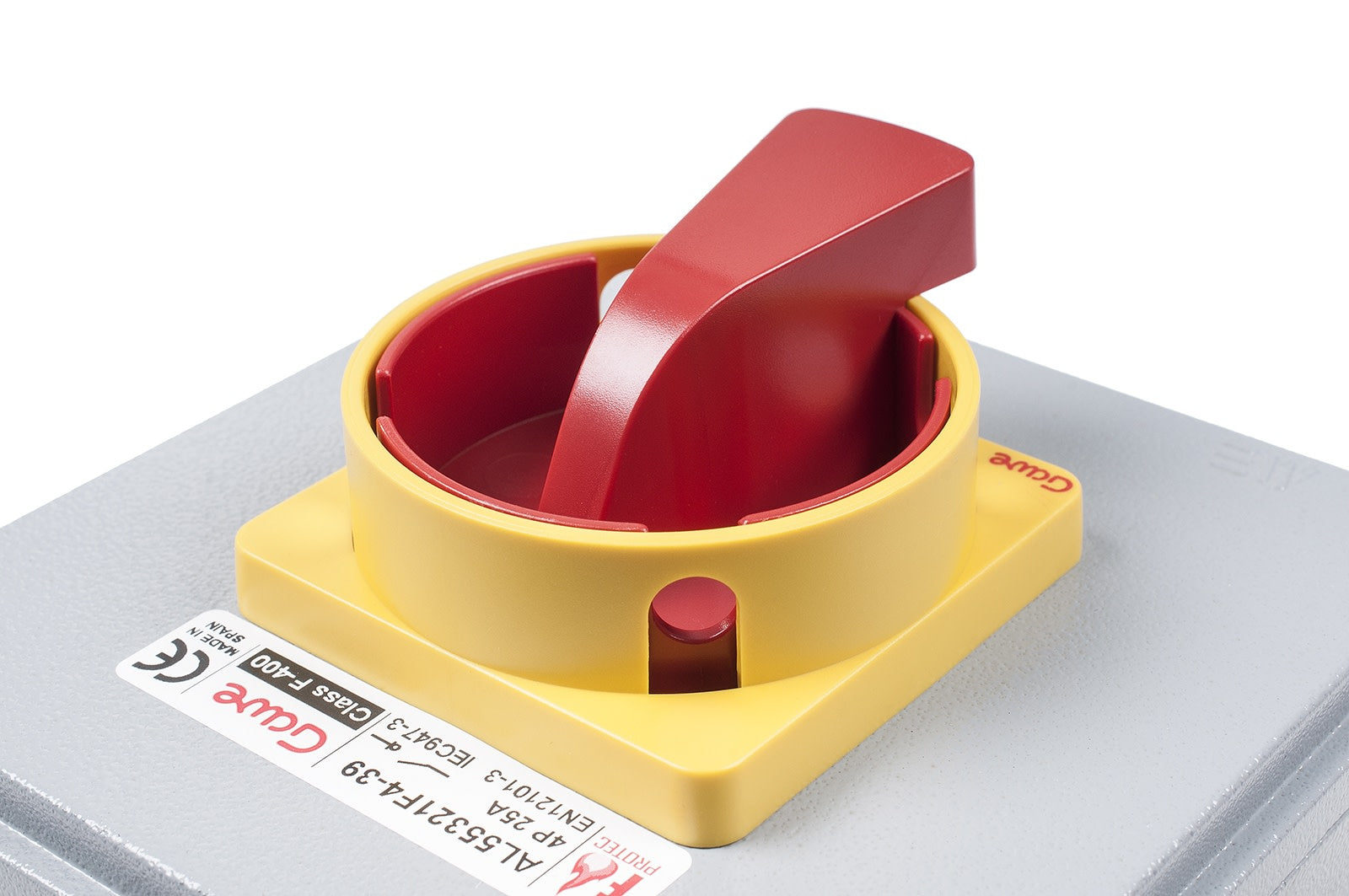

Vääntimen rungossa on neljä mahdollista kiinnityskohtaa munalukolle ja väännin on lukittavissa kumpaankin asentoon (0 tai 1).

Sähkönumero	Tuotenimi	Hinta
3602750	Turvakytkin väännin F400 25A 3P Palonkestävä turvakytkin 25A 3P	Kirjaudu nähdäksesi hinnat
3602751	Turvakytkin väännin F400 25A 3P+NO&NC Palonkestävä turvakytkin 25A 3P+2AC	Kirjaudu nähdäksesi hinnat
3602752	Turvakytkin väännin F400 25A 4P Palonkestävä turvakytkin 25A 4P	Kirjaudu nähdäksesi hinnat
3602753	Turvakytkin väännin F400 25A 4P+NO&NC Palonkestävä turvakytkin 25A 4P+2AC	Kirjaudu nähdäksesi hinnat
3602754	Turvakytkin väännin F400 25A 6P Palonkestävä turvakytkin 25A 6P	Kirjaudu nähdäksesi hinnat
3602755	Turvakytkin väännin F400 25A 6P+NO&NC Palonkestävä turvakytkin 25A 6P+2AC	Kirjaudu nähdäksesi hinnat
3602756	Turvakytkin väännin F400 40A 3P Palonkestävä turvakytkin 40A 3P	Kirjaudu nähdäksesi hinnat
3602757	Turvakytkin väännin F400 40A 3P+NO&NC Palonkestävä turvakytkin 40A 3P+2AC	Kirjaudu nähdäksesi hinnat
3602758	Turvakytkin väännin F400 40A 4P Palonkestävä turvakytkin 40A 4P	Kirjaudu nähdäksesi hinnat
3602759	Turvakytkin väännin F400 40A 4P+NO&NC Palonkestävä turvakytkin 40A 4P+2AC	Kirjaudu nähdäksesi hinnat
3602760	Turvakytkin väännin F400 40A 6P Palonkestävä turvakytkin 40A 6P	Kirjaudu nähdäksesi hinnat
3602762	Turvakytkin väännin F400 63A 3P Palonkestävä turvakytkin 63A 3P	Kirjaudu nähdäksesi hinnat
3602763	Turvakytkin väännin F400 63A 3P+NO&NC Palonkestävä turvakytkin 63A 3P+2AC	Kirjaudu nähdäksesi hinnat
3602764	Turvakytkin väännin F400 63A 4P Palonkestävä turvakytkin 63A 4P	Kirjaudu nähdäksesi hinnat
3602765	Turvakytkin väännin F400 63A 4P+NO&NC Palonkestävä turvakytkin 63A 4P+2AC	Kirjaudu nähdäksesi hinnat
3602766	Turvakytkin väännin F400 63A 6P Palonkestävä turvakytkin 63A 6P	Kirjaudu nähdäksesi hinnat
3602768	Turvakytkin väännin F400 100A 3P Palonkestävä turvakytkin 100A 3P	Kirjaudu nähdäksesi hinnat
3602770	Turvakytkin väännin F400 100A 4P Palonkestävä turvakytkin 100A 4P	Kirjaudu nähdäksesi hinnat
3602776	Turvakytkin väännin F400 125A 4P Palonkestävä turvakytkin 125A 4P	Kirjaudu nähdäksesi hinnat
3602777	Turvakytkin väännin F400 125A 4P+NO&NC Palonkestävä turvakytkin 125A 4P+2AC	Kirjaudu nähdäksesi hinnat
3602781	Turvakytkin väännin F400 160A 3P+NO&NC Palonkestävä turvakytkin 160A 3P+2AC	Kirjaudu nähdäksesi hinnat
3602782	Turvakytkin väännin F400 160A 4P Palonkestävä turvakytkin 160A 4P	Kirjaudu nähdäksesi hinnat
3602783	Turvakytkin väännin F400 160A 4P+NO&NC Palonkestävä turvakytkin 160A 4P+2AC	Kirjaudu nähdäksesi hinnat
3602788	Turvakytkin väännin F400 200A 4P Palonkestävä turvakytkin 200A 4P	Kirjaudu nähdäksesi hinnat
3602792	Turvakytkin väännin F400 250A 3P Palonkestävä turvakytkin 250A 3P	Kirjaudu nähdäksesi hinnat
3602795	Turvakytkin väännin F400 250A 4P+NO&NC Palonkestävä turvakytkin 250A 4P+2AC	Kirjaudu nähdäksesi hinnat

Tuoteversiot

Tekniset tiedot

		25A	40A	63A	100A	125A	160A	200A	250A
Lämpötilaluokitus	ith A	32	40	70	100	125	160	200	250
Max. sulakekoko	in (A)	25	40	80	125	125	160	200	250
Terminaalin ruuvit		M5	M5	M8	M8	M8	M8	M8	M8
Max. johdinhalkaisija	mm2	16	16	50	50	50	70	95	120
Impulssijännitteen kesto	Uimp KV	4	4	4	4	4	4	4	4
Ehd. oikosulkuvirta	Icc KA	6	6	8	8	8	-	-	-
Nimellisjännite	Ue V~	690	690	690	690	690	690	690	690
Eristysjännite	V~	690	690	690	690	690	690	690	690
Nimellisvirta	Ie A	25	40	63	100	125	160	200	250
Kiristysmomentti	Nm	2	2	3,5	3,5	3,5	12	12	12
AC 23 kW	3 x 230V	4	7,5	15	18,5	18,5	30	38	55
Moottorikuorma VA Kw	3 x 400V	7,5	18,5	22	30	37	52	65	110
0,45 <cosØ <0,65 kW	3 x 500V	11	22	30	37	45	65	80	132
