Palonkestävät kuidut SM/MM (PH90 / E30)
Palonkestävät kuidut SM/MM (PH90 / E30)
Palonkestävät kuidut on tarkoitettu tiloihin, joissa kuidulta vaaditaan esimerkiksi turvallisuussyistä palonkestävää luokitusta (IEC 60331-11-25 PH90 / EN 50200 PH90).
Kuidun vaippa on väriltään punainen, jotta se erottuu muista kuiduista ja kaapeleista.
Palonkestävä valokuitukaapeli soveltuu sisä- ja ulkokäyttöön. Metalliton rakenne, vedenkestävä, jyrsijäsuojattu, liekinkestävä standardien IEC 60332.1 ja IEC 60332.3-24 luokan A/C mukaan kuidusta riippuen. Dätylerin kuiduissa toiminnallinen turvallisuus standardin DIN 4102-12 mukaan 30 min (E30). Kuituja löytyy aina 5x12 (60) asti.
Tekniset tiedot
Tekniset tiedot
- Tyyppi: FO Universal ZGGFR / wbGGFR Safety U-DQ(ZN)BH E30/PH90

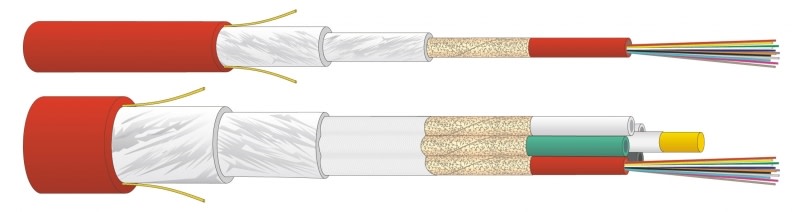

- Rakenne: FRNC/LS0H ulkovaippa, repäisylanka, metalliton jyrsijäsuoja, lasivahvistettu eriste, paloa estävä kerros, jopa 5 erillisputkea ja 60 kuitua
- Metalliton rakenne: Kyllä
- Vedenkestävä: Kyllä
- Jyrsijäsuojaus: Kyllä
- UV-suojaus: Kyllä (EN50289-4-17)
- Kaapelin paksuus: 7,8 – 12,5 mm (datalehden mukaisesti)
- Kaapelin paino: 42,0 – 270 kg/km (datalehden mukaisesti)
- Erillisputkien määrä: 1 – 5 kpl
- Kuitujen määrä : 4 – 12 kpl / erillisputki
- Ulkovaippa: Halogeenivapaa FRNC/LS0H
- Ulkovaipan väri: Punainen
- Kaapelimerkinnät: «kaapelityyppi» «DATWYLER-nimitys» «DIN-nimitys» «kuitujen määrä» «kuitujen tyyppi» «lisäteksti» «eränumero» «metrimerkintä»
- Lämpötila-alue varastoinnissa: -25... +70 °C
- Lämpötila-alue asennuksessa: -10... +50 °C
- Lämpötila-alue käytössä: -25... +70 °C
- Taivutussäde: 120-190 mm (datalehden mukaisesti)
- Vetolujuuden kesto: 1000 – 6000 N (datalehden mukaisesti)
- Puristuksen kesto: 2000 – 3000N jatkuva, 5000 N hetkellinen (datalehden mukaisesti)
- Kelakoko: Myydään metreittäin
Palotekninen käyttäytyminen:
- Halogeeniton, ei syövyttäviä palokaasuja: IEC 60754-1/-2, EN 60754-1/-2, VDE 0482-754-1/-2
- Palon eteneminen: IEC 60332-1-2, EN 60332-1-2, VDE 0482-332-1-2
- Palon leviäminen: IEC 60332-3-24, EN 60332-3-24, VDE 0482-332-3-24
- Savun tiheys: IEC 61034-1/-2, EN 61034-1/-2, VDE 0482-1034-1/-2
HUOM! Valokuitukaapeleiden hintaan lisätään mahdollisesti katkaisu- ja kelausmaksu (kts. Toimitus ja palautusehdot).
Tuote nro | Valmistajan tuote nro | Tyyppi | Ø mm | kg / km | Luokitus |
---|---|---|---|---|---|
02 831 55 | 187288 | Valokuitukaapeli-FRHF U S 1x4 SM OS2 | 7,8 | 75 | PH90 / E30 |
02 831 56 | 191867 | Valokuitukaapeli-FRHF U S 1x6 SM OS2 | 7,8 | 75 | PH90 / E30 |
02 831 59 | 190719 | Valokuitukaapeli-FRHF U S 1x12 SM OS2 | 7,8 | 75 | PH90 / E30 |
02 831 61 | 190223 | Valokuitukaapeli-FRHF U S 2x12 SM OS2 | 12,5 | 181 | PH90 / E30 |
02 831 63 | 190224 | Valokuitukaapeli-FRHF U S 3x12 SM OS2 | 12,5 | 181 | PH90 / E30 |
02 831 64 | 190225 | Valokuitukaapeli-FRHF U S 4x12 SM OS2 | 12,5 | 181 | PH90 / E30 |
02 831 65 | 190226 | Valokuitukaapeli-FRHF U S 5x12 SM OS2 | 12,5 | 181 | PH90 / E30 |
02 861 55 | 190604 | Valokuitukaapeli-FRHF U S 1x4 MM OM3 | 7,8 | 75 | PH90 / E30 |
02 861 70 | 193447 | Valokuitukaapeli-FRHF U S 1x4 MM OM4 | 7,8 | 75 | PH90 / E30 |
02 861 56 | 191851 | Valokuitukaapeli-FRHF U S 1x6 MM OM3 | 7,8 | 75 | PH90 / E30 |
02 861 58 | 196120 | Valokuitukaapeli-FRHF U S 1x8 MM OM3 | 7,8 | 75 | PH90 / E30 |
02 861 72 | 193449 | Valokuitukaapeli-FRHF U S 1x8 MM OM4 | 7,8 | 75 | PH90 / E30 |
02 861 59 | 191796 | Valokuitukaapeli-FRHF U S 1x12 MM OM3 | 7,8 | 75 | PH90 / E30 |
02 861 73 | 193450 | Valokuitukaapeli-FRHF U S 1x12 MM OM4 | 7,8 | 75 | PH90 / E30 |
02 861 61 | 187360 | Valokuitukaapeli-FRHF U S 2x12 MM OM3 | 12,5 | 181 | PH90 / E30 |
02 861 74 | 193454 | Valokuitukaapeli-FRHF U S 2x12 MM OM4 | 12,5 | 181 | PH90 / E30 |
02 861 64 | 191191 | Valokuitukaapeli-FRHF U S 4x12 MM OM3 | 12,5 | 181 | PH90 / E30 |
Jos et löydä etsimääsi tuotetta taulukosta, ota meihin yhteyttä.
