Pt100-lämpöanturit muovikotelolla
Pt100-lämpöanturit muovikotelolla
Pt 100-lämpötila-anturi muovikotelolla soveltuu kaikkiin lämmitys- ja sulanapitokohteisiin. Lämpötilan mittaus perustuu vastusmittausperiaatteeseen. Anturin materiaali on platina ja vastuksen arvo on 100 ohm lämpötilan ollessa 0 °C. Platinalla on positiivinen resistanssin lämpökerroin; vastus kasvaa lämpötilan noustessa. Vastus muuttuu lämpötilan funktiona 0,39 ohm/1 °C. Kompensoitu 4-johdinkytkentä, jolla saadaan kaapelin resistanssivirhe kumottua ja mittaustulos erittäin tarkaksi.
Tekniset tiedot
Tekniset tiedot

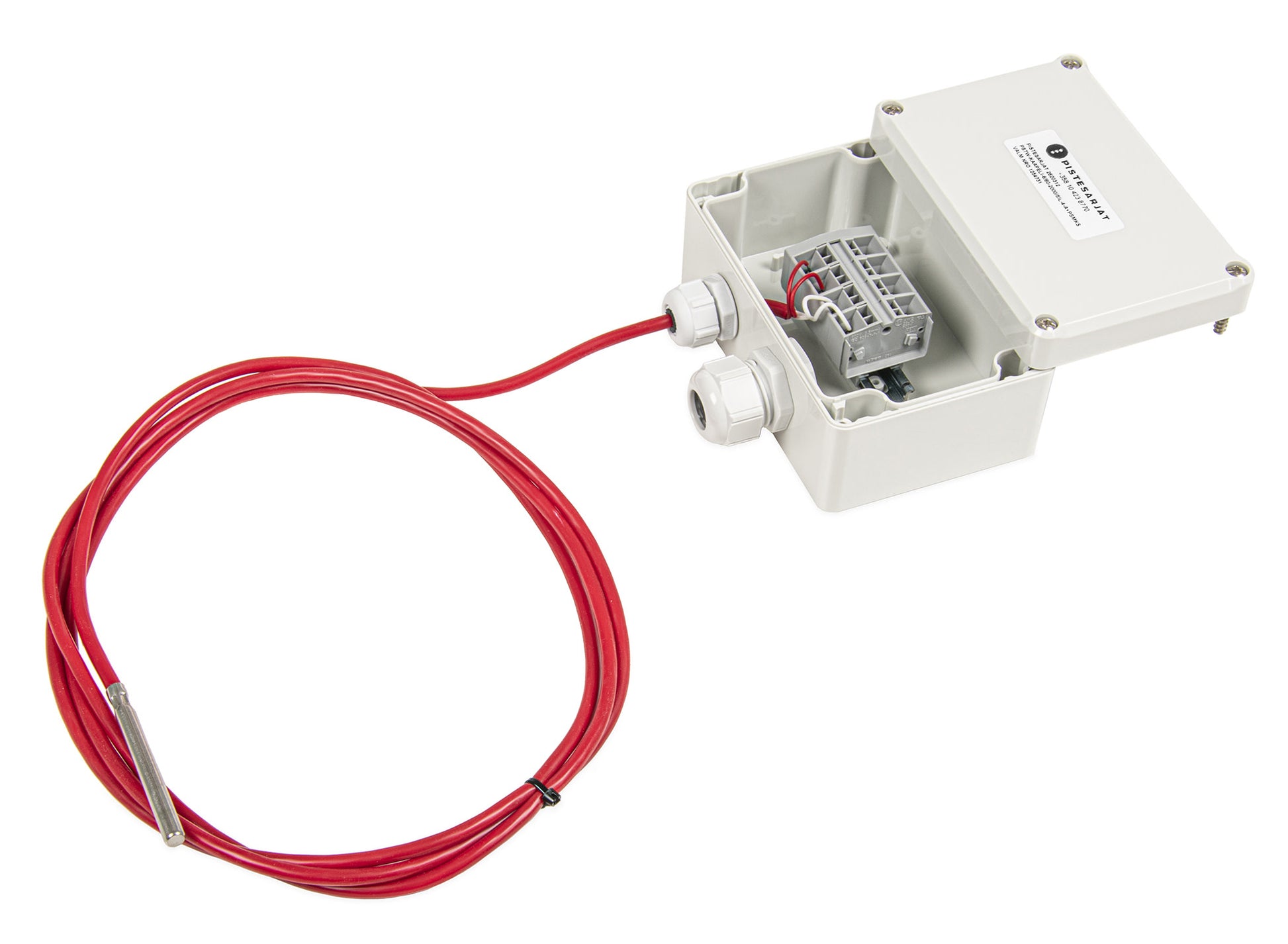

Anturi (PSTW-KAAPELI-6/60-2000/SIL-4-A, 2m, PSTW-KAAPELI-6/60-5000/SIL-4-A, 5m)
- Tyyppi: Pt100 4-johdinkytkennällä
- Toleranssi: DIN IEC 751: +/- 0,15 + 0,002 x t, t=lämpötila °C (lämpötila-alueella -100...+450 °C)
- Käyttölämpötila-alue: -100...+180 °C
- Holkin materiaali: AISI 316L
- Holkin mitat: 6/60 mm
- Kaapelin materiaali: Silikoni
- Pituus: 2000 mm tai 5000 mm

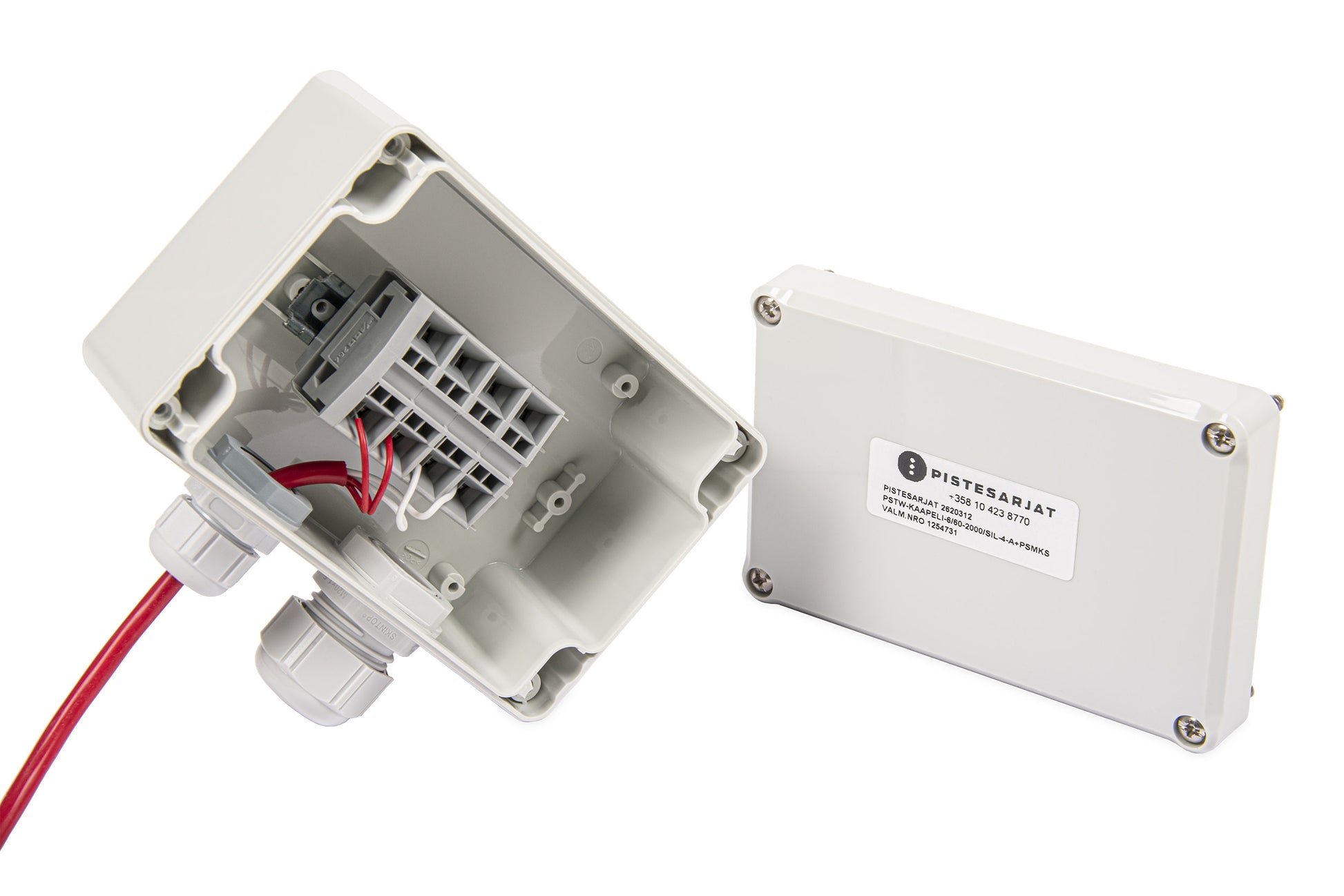

Kotelo (PSMKS 65656-S)
- Materiaali: Polystyreeni
- Väri: Harmaa
- Mitat: 65 x 65 x 57 mm
- Kaapeliläpivienti: 1 kpl M16x1,5 ja 1 kpl M20x1,5
- Liittimet: pienoisriviliittimiä 4 kpl (0,5...4mm²)
- IP-luokka: IP66
4-johdinkytkentä:
| Tuotenumero | Nimike | Kuvaus |
|---|---|---|
| 26 203 12 | PSTW-KAAPELI-6/60-2000/SIL-4-A + PSMKS 65656-S | ANTURI + KOTELO |
| 26 203 13 | PSTW-KAAPELI-6/60-5000/SIL-4-A + PSMKS 65656-S | ANTURI + KOTELO |
