Putkistokattilat 15-48 kW
Putkistokattilat 15-48 kW

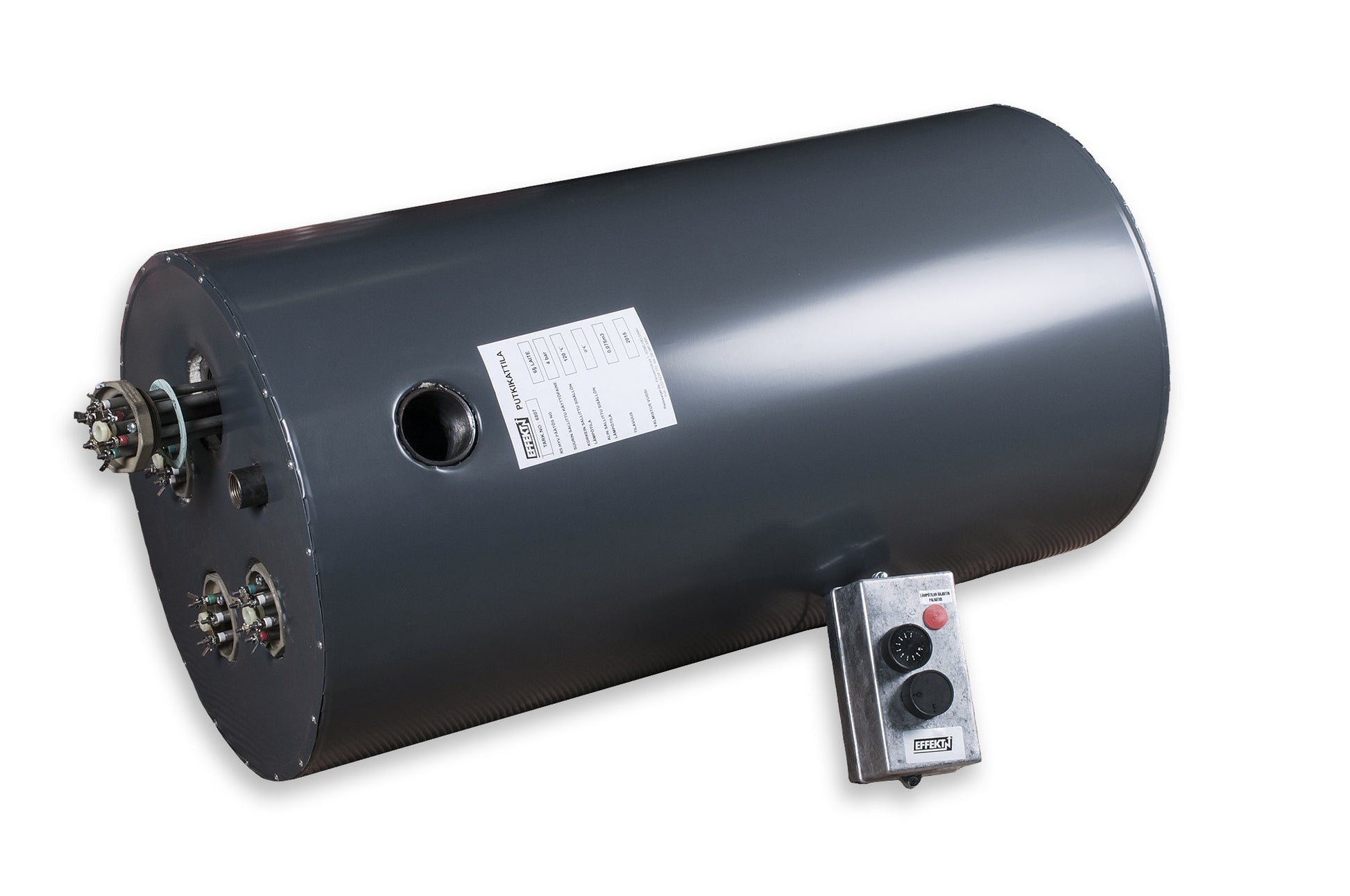

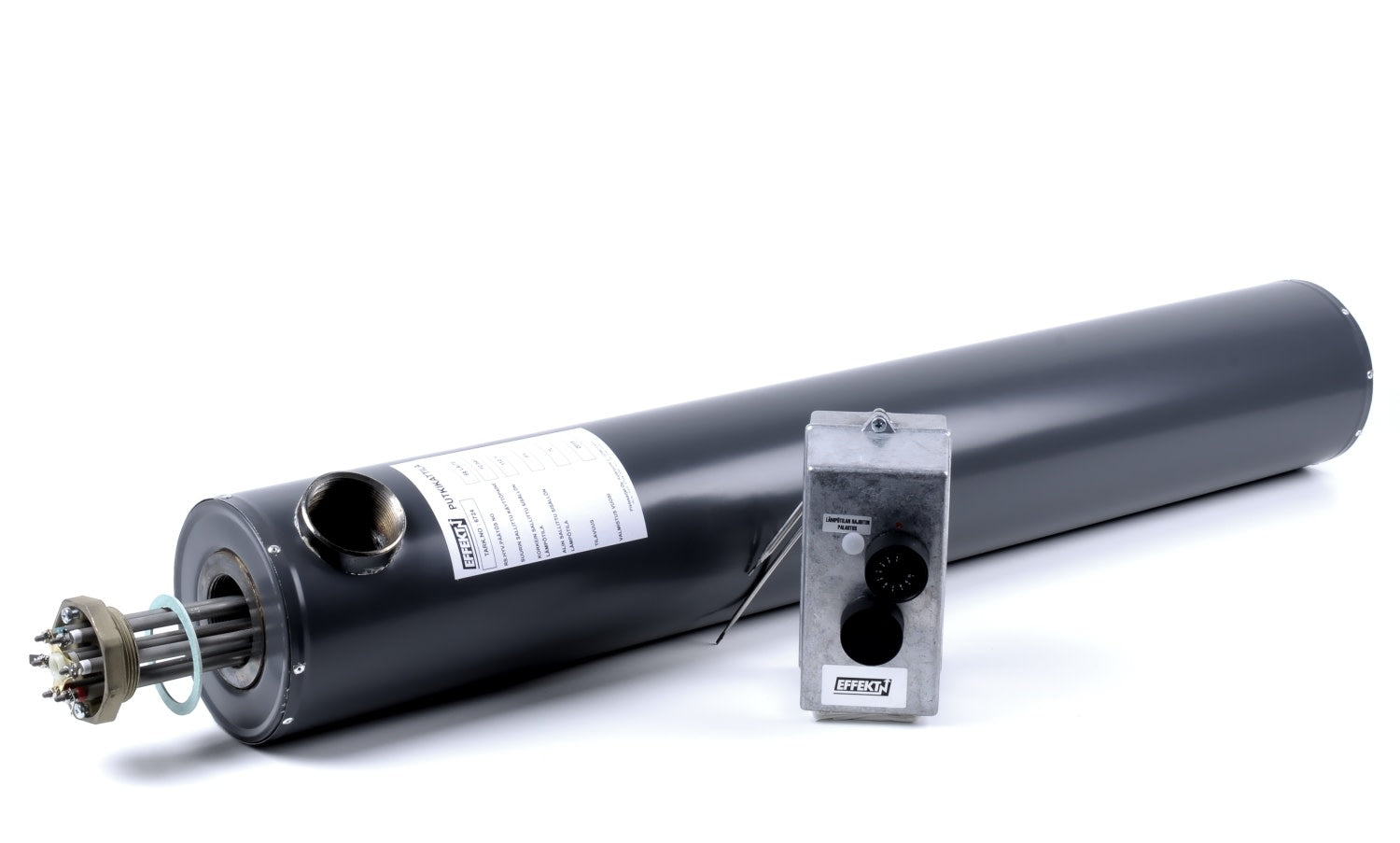

PPK-putkistokattiloissa on neljä 2‘‘ vastusmuhvia sekä kaksi 2‘‘ liitäntämuhvia lämmitysverkostoa varten ja 1‘‘ paisuntayhde.
(P) Vastusmuhveihin voidaan sijoittaa tehontarpeen edellyttämä määrä vastuksia aina 48 kW yhteistehoon saakka.
Säätö voidaan ratkaista sijoittamalla yhteen tai useampaan vastussauvaan termostaatti, ylikuumenemissuoja tai niiden yhdistelmä. Taulukon mukainen perusvarustelu edellyttää yhdessä sauvassa olevaa TY3-säätöyksikköä, joka kontaktorien avulla ohjaa kaikkia vastuksia. Jokainen sauva on myös mahdollista varustaa samanlaisella yksiköllä, jolloin kontaktorit ovat tarpeettomia ja saadaan useita vapaasti valittavia lämpötilaportaita. TY3-termostaatti voi ohjata suoraan 9 kW maxtehoa. (esim. PPK 364, 4x9 kW).
Pienien ulkomittojensa ja keveytensä ansiosta PPK-kattilat voidaan PK-kattiloiden tavoin asentaa suoraan putkistoon ilman seinä- tai lattiakiinnityksiä.
Kattilamateriaali on kattilateräs, ruostumaton teräs tai haponkestävä teräs. Kattilateräs soveltuu keskuslämmitysveden lämmittämiseen. Ruostumaton teräs soveltuu käyttövedelle ja haponkestävä teräs erikoistarkoituksiin. Taulukon hinnat on laskettu kattilateräksiselle kattilalle ja ruostumattomille terävastuksille. Rakennepaine 4 bar. Ruostumattomat ja haponkestävät kattilat valmistetaan 10 barin rakennepaineelle ja ne tarjotaan pyydettäessä.
Varoitus!
Kattila on suunniteltava ja asennettava niin ettei missään olosuhteissa pääse vastussauvojen ympärille muodostumaan ilmataskua. Vastussauvat eivät kestä lyhytaikaistakaan kuivakäyttöä!
***HUOM! Putkistokattiloiden toimitusaika on 4-6 viikkoa***
Tekniset tiedot
Tekniset tiedot
- Tyyppi: Putkistokattila
- Rakenne: 4 kpl 2" vastusmuhvi + 2 kpl 2" liitäntämuhvia vedelle + 1" paisuntayhde
- Rakennepaine: 4-10 bar (riippuen mallista)
- Asennus: Pysty- tai vaakasennus
- Eriste: Polyuretaanieriste
- Ulkovaippa: Muovitettua terästä
- TY3: 3-nap. termostaatti ja 3-nap. ylik. suoja
- TYK: 3-nap. termostaatti, 3-nap. ylikuumenemissuoja ja 3-nap. käyttökytkin
Tuote nro | Tyyppi | Teho (kW) | Vastuksia (kpl) |
---|---|---|---|
40 001 52 | PPK-152 | 15 | 2 x 7,5 |
40 001 83 | PPK-183 | 18 | 2 x 9 |
40 002 33 | PPK-233 | 22,5 | 3 x 7,5 |
40 002 42 | PPK-242 | 24 | 2 x 12 |
40 002 73 | PPK-273 | 27 | 3 x 9 |
40 003 04 | PPK-304 | 30 | 4 x 7,5 |
40 003 64 | PPK-364 | 36 | 4 x 9 |
40 004 84 | PPK-484 | 48 | 4 x 12 |
