Ruffneck FE2 teollisuuslämmittimet ATEX
Ruffneck FE2 teollisuuslämmittimet ATEX

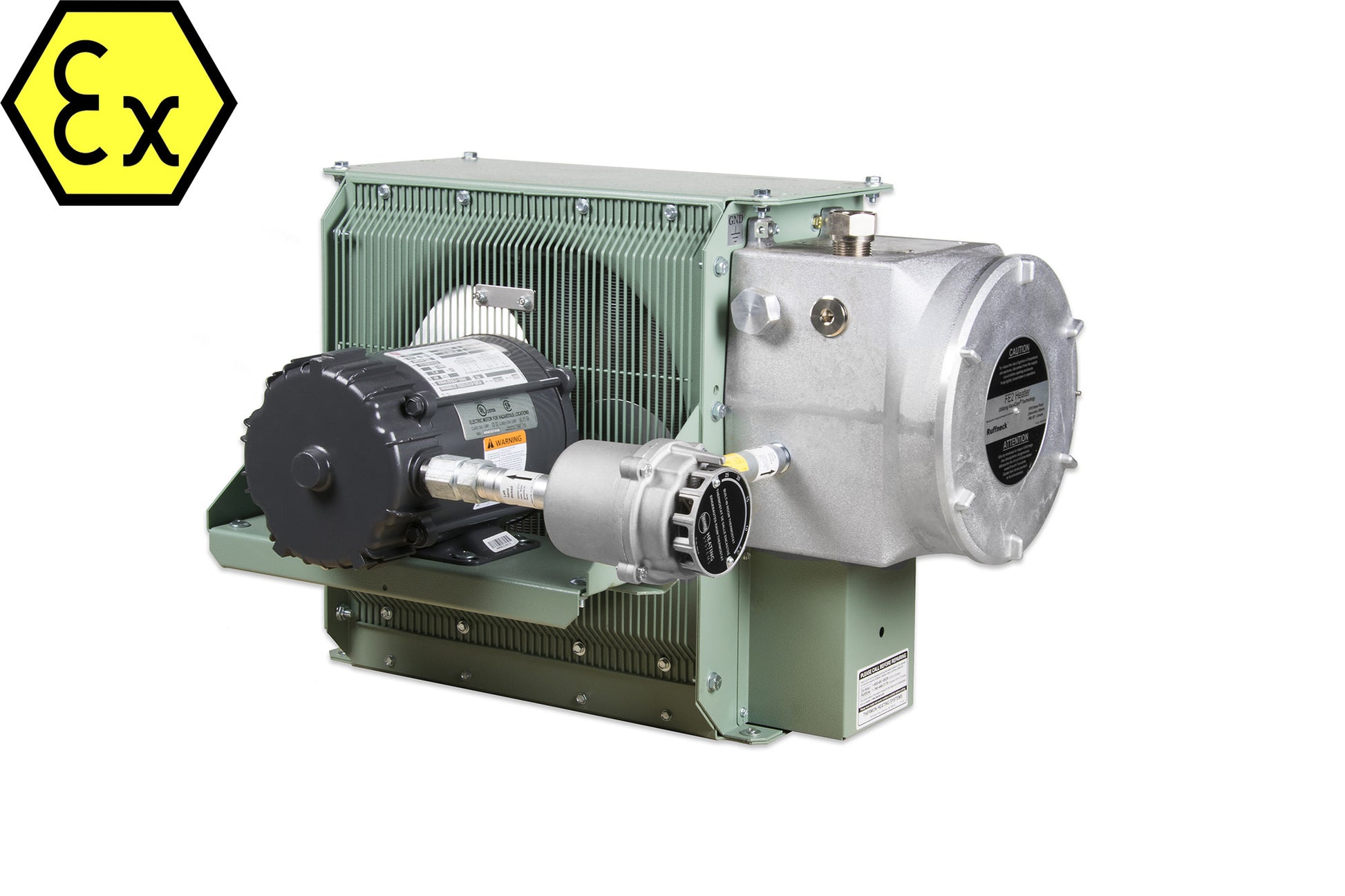

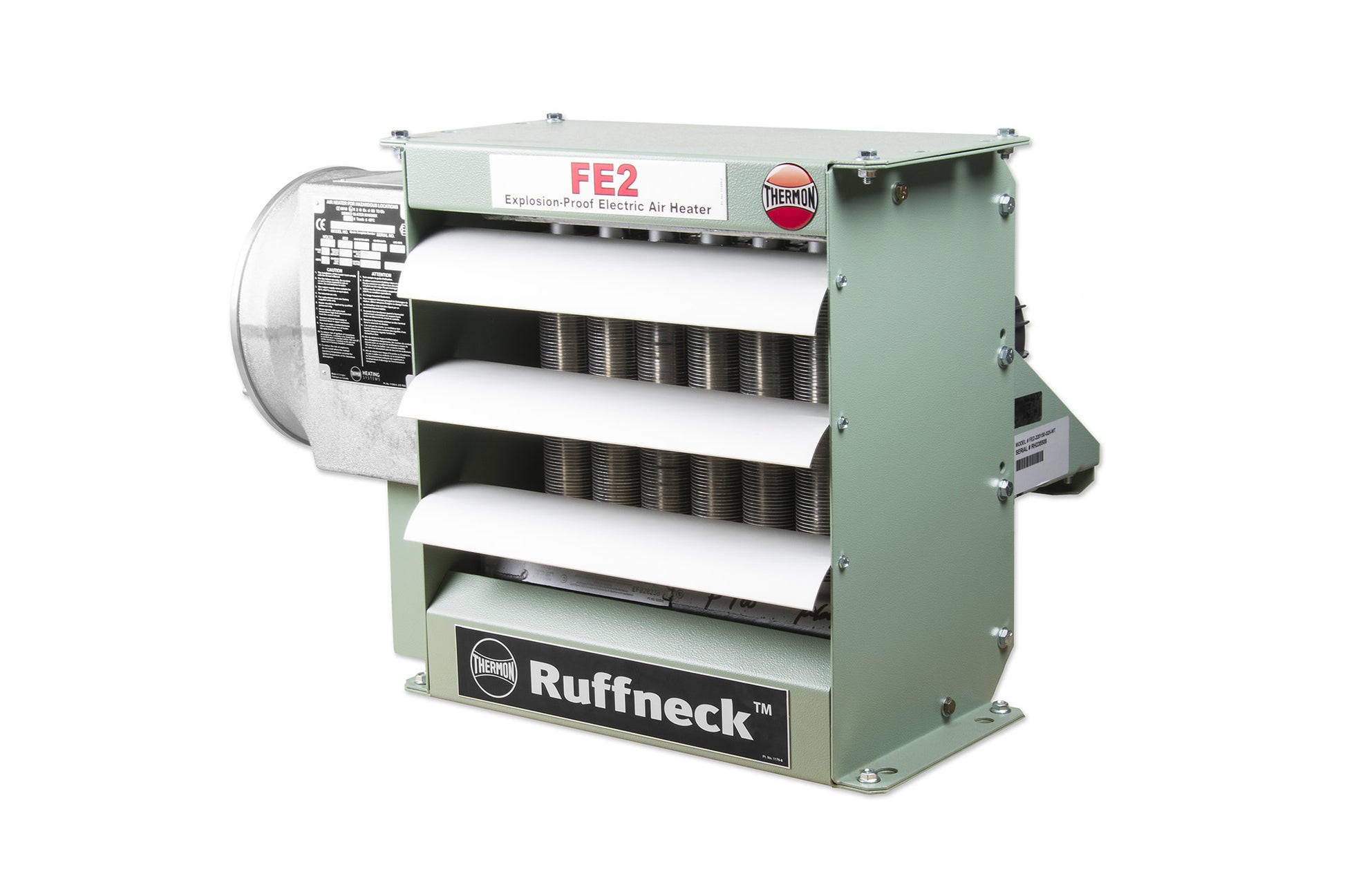

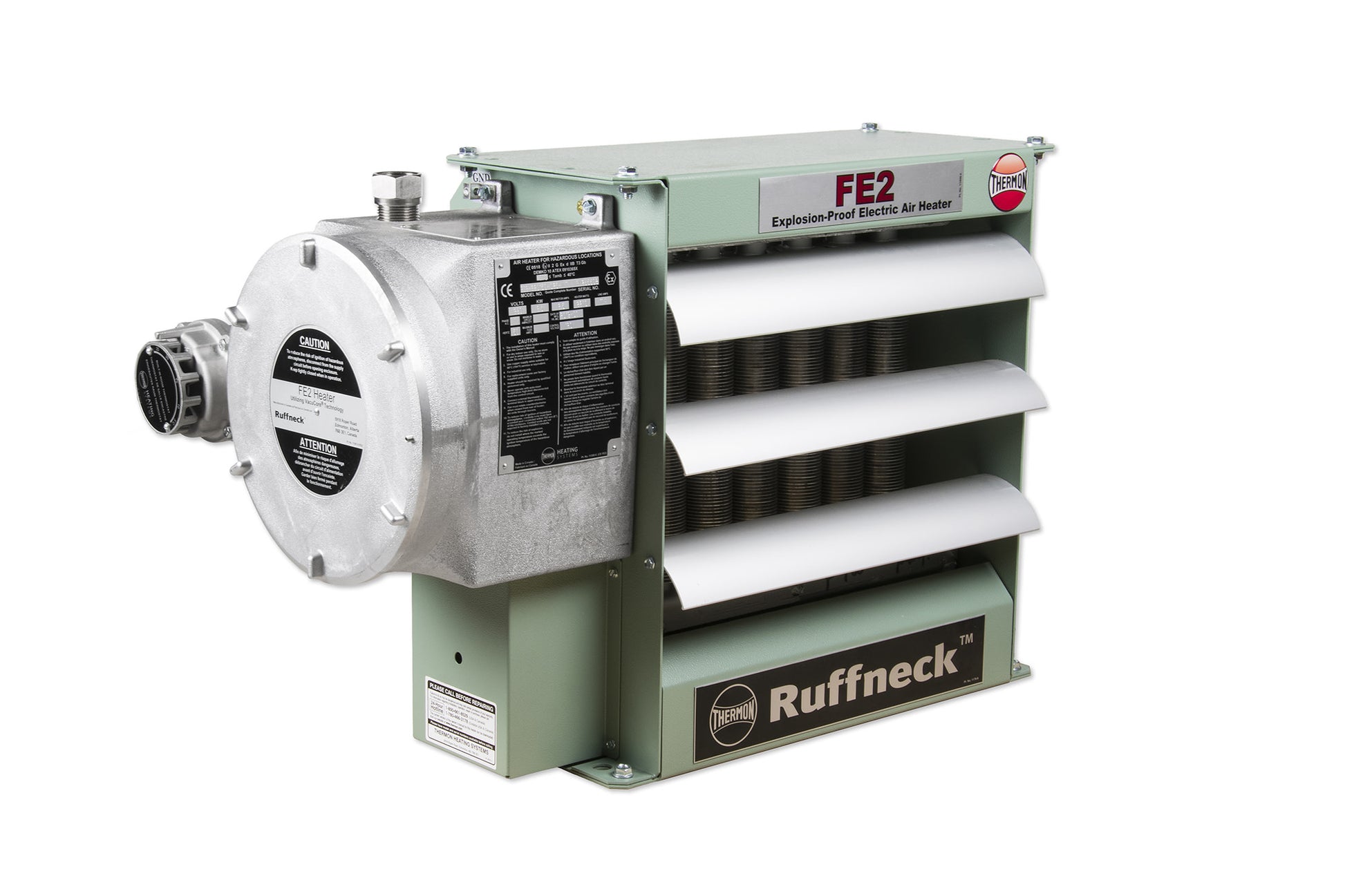

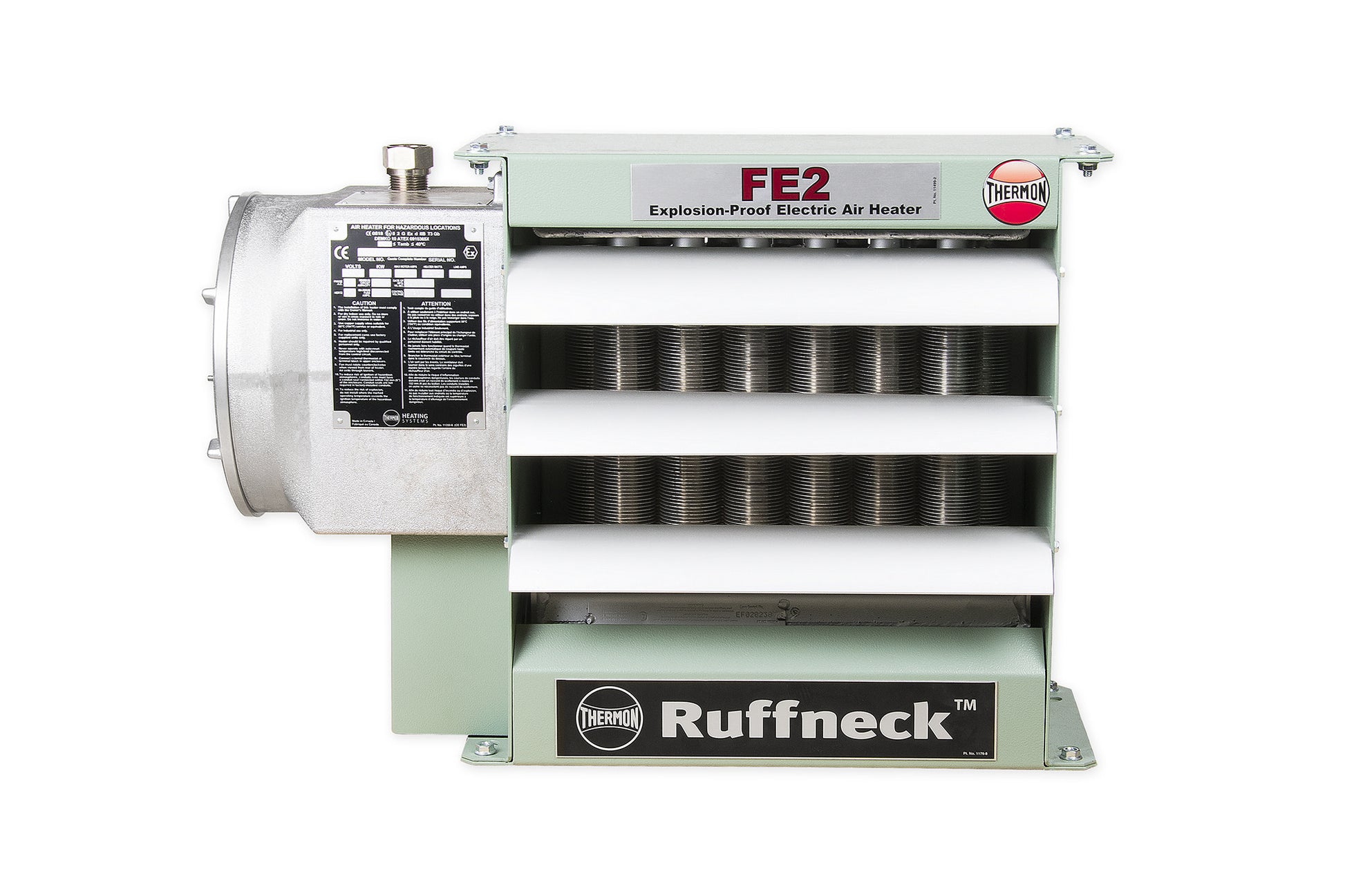

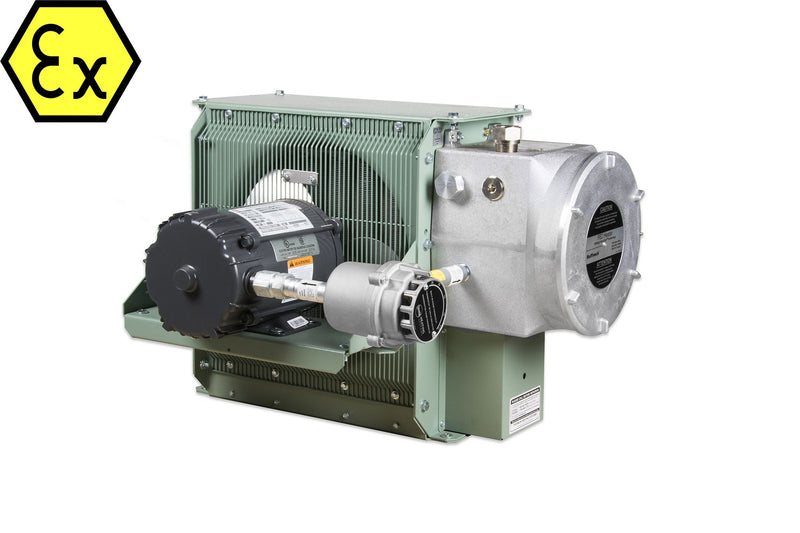

Ruffneck™ FE2-lämmittimeton CE -merkittyjä ja täyttävät räjähdysvaarallisten alueiden ATEX-direktiivin 2014/34/EC. Lämmittimet on tarkoitettu teollisuuslaitoksiin ja muihin vastaaviin kohteisiin joissa saattaa esiintyä rähdysvaarallisia kaasuja tai hiukkasia.
Kaikki FE2-lämmittimet on varustettu VacuCore™ nesteestä ilmaan -lämmönvaihtimella. Tyhjiösuljettu lämpöydin tarjoaa erittäin hyvän energiatehokkuuden, tasaisen lämpöjakauman ja nopeamman lämpenemisen. Tarpeen vaatiessa lämmönvaihdin tai pelkkä ydin on helppo vaihtaa uuteen. Lämpöydin on suojattu epoksipinnoitetulla ja kestävällä 2,6 mm paksulla teräsrakenteella, joka toimii samalla myös moottorin ja tuulettimen kiinnitysrunkona. Säädettävät säleiköt mahdollistavat ilmavirtauksen ohjauksen haluttuun suuntaan. Tuulettimen suojana on tiheä suojaverkko. Kaikki kiinnitykset ovat korroosiosuojattu sinkityksellä.

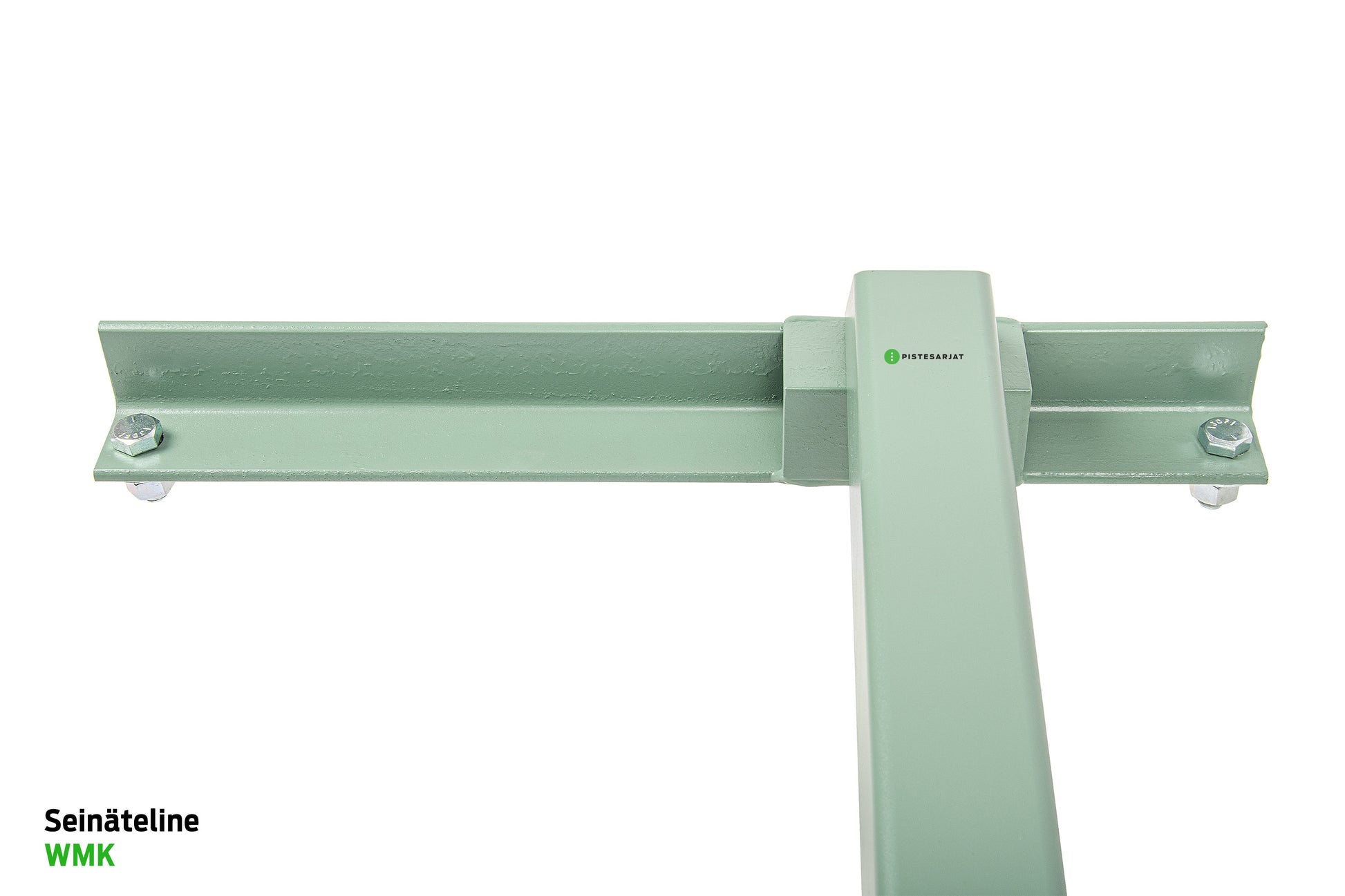

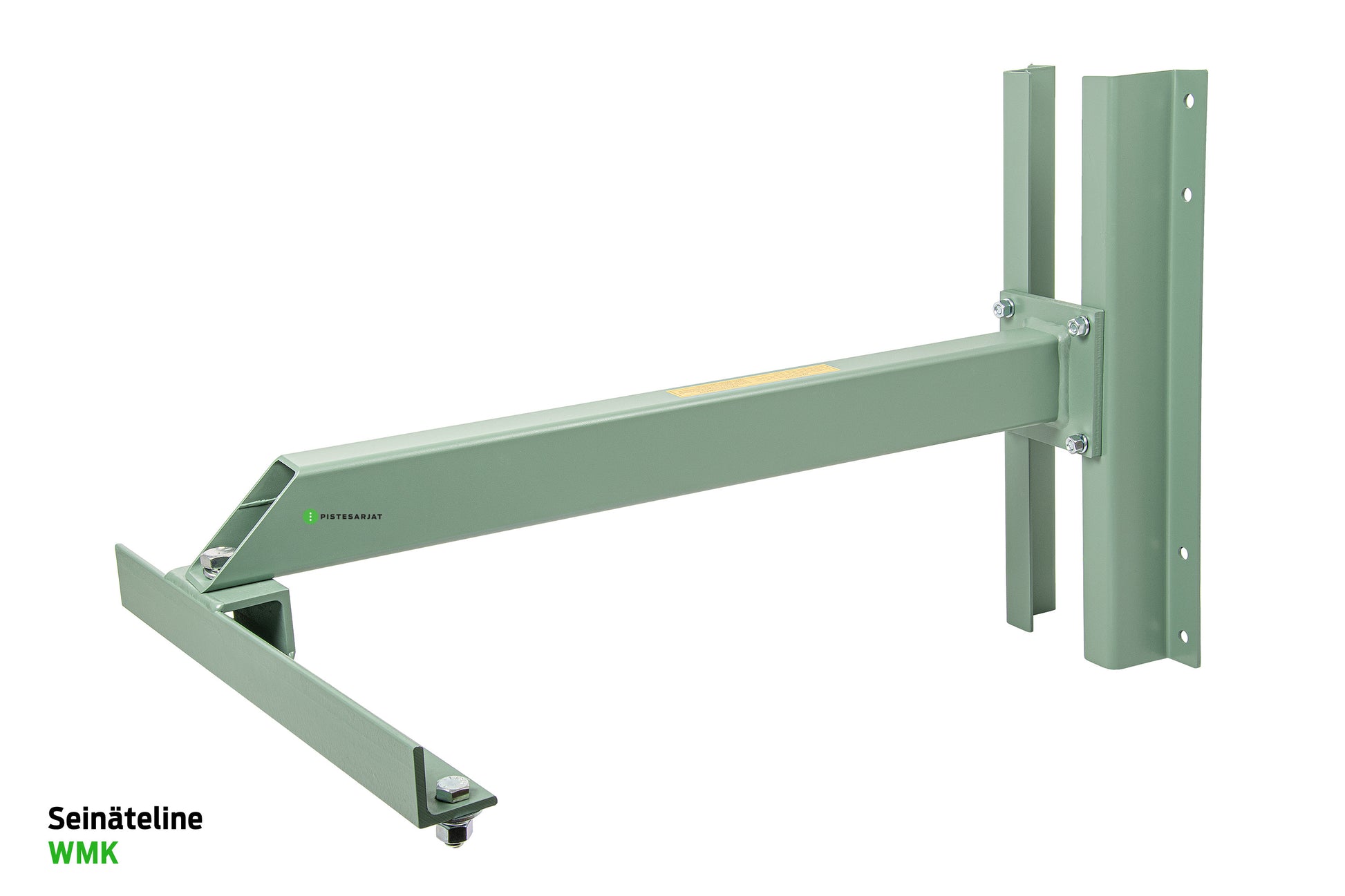

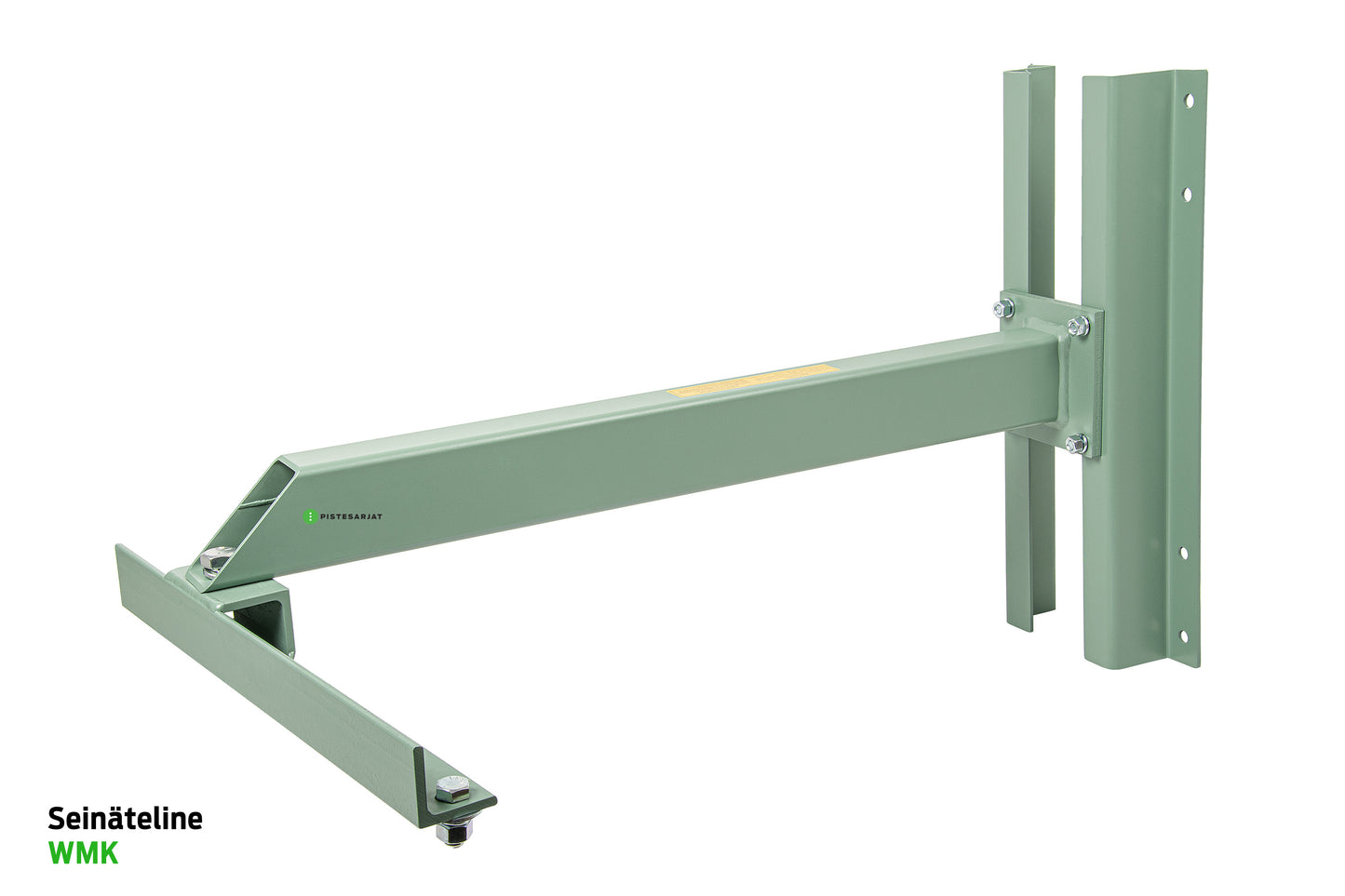

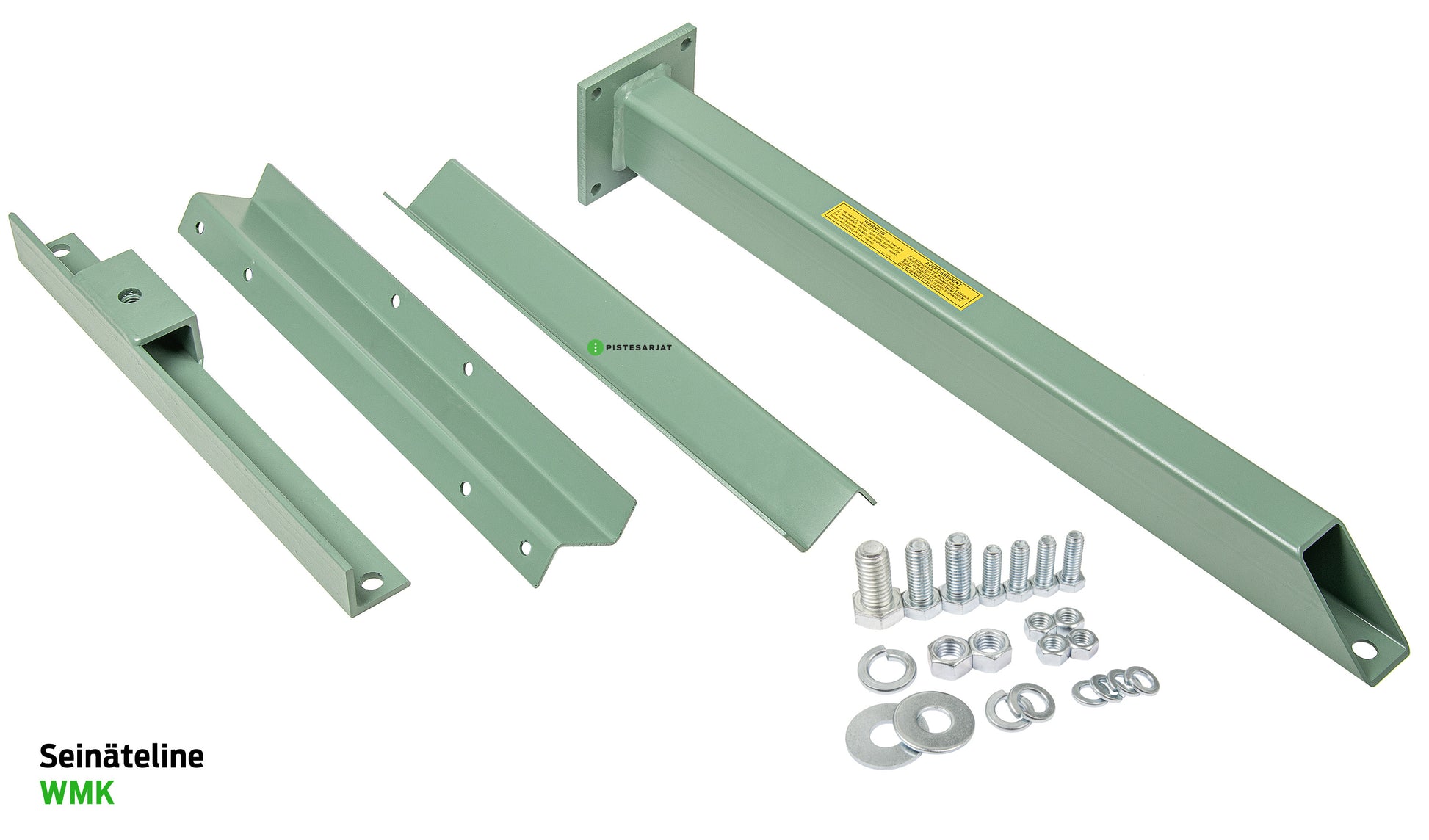

Lämmittimille on saatavilla myös erilaisia kiinnitystelineitä. (Kts asiakirjat Ruffneck kiinnitystelineet)
Tekniset tiedot
Tekniset tiedot
Hyväksynnät:
DEMKO 10 ATEX 0910365X
II2 G Ex d IIB T3 Gb
1Ex d IIB T3 Gb X
Lisätiedot:
- Kotelointi: NEMA type 7 & 9. Vain kuivaan sisäkäyttöön. Ei saa upottaa veteen. Ei saa varastoida alttiina sateelle tai lumelle.

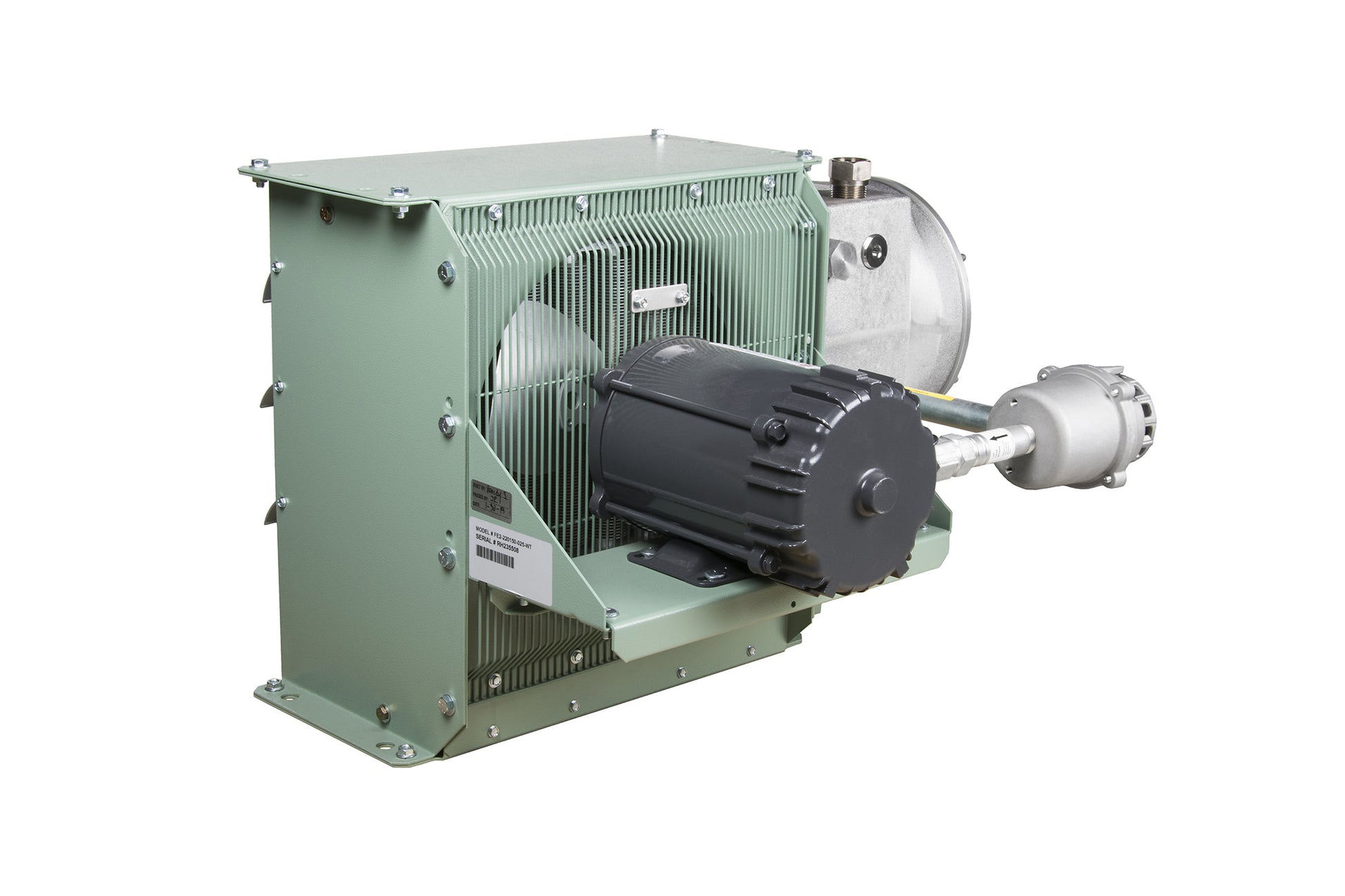

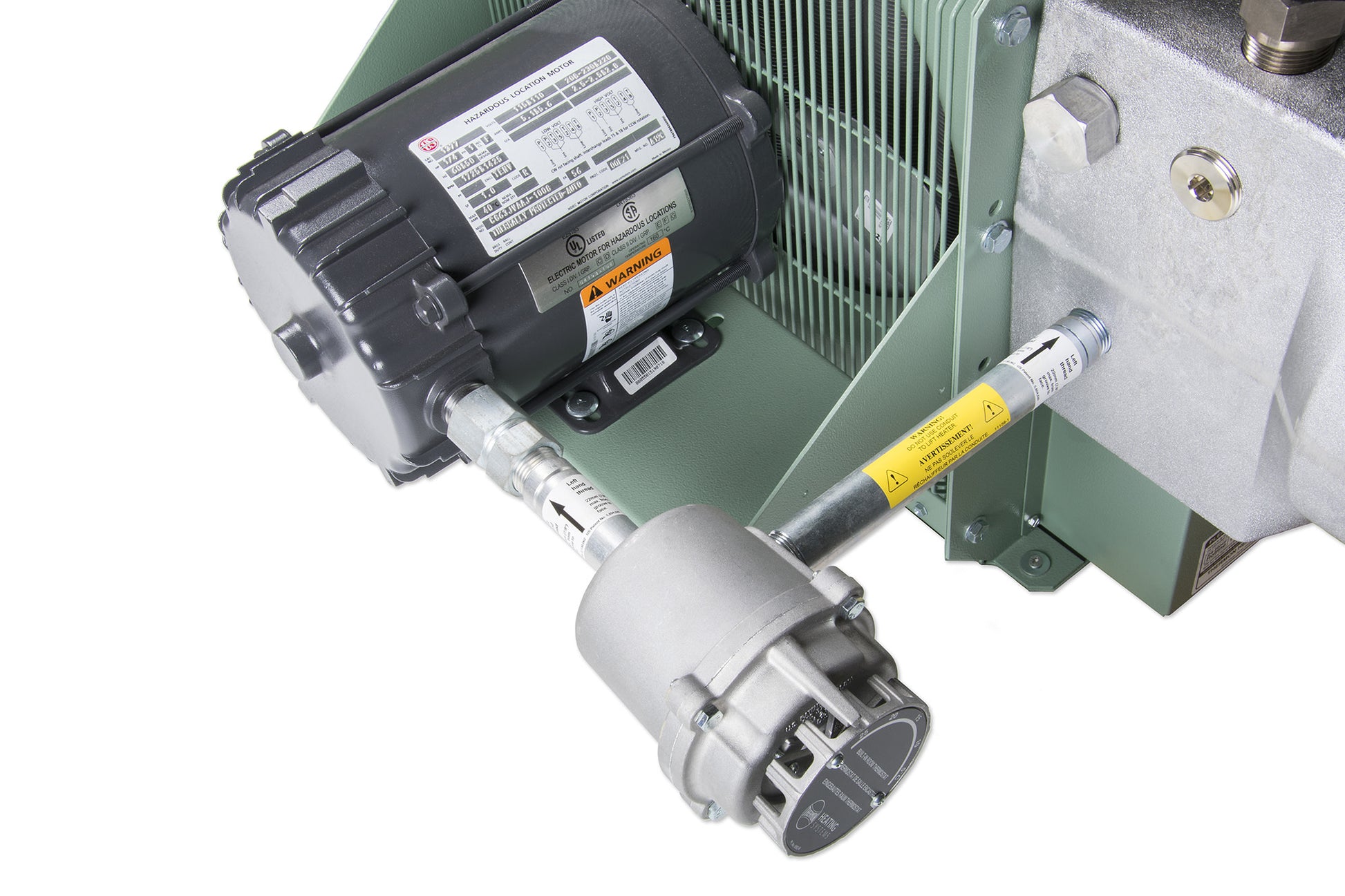

- Moottorin tyyppi: Räjähdysturvallinen, lämpösuojattu. Kestovoideltu kuulalaakerointi. 1425 RPM @ 50 Hz tai 1725 RPM @ 60 Hz.
- Tuuletin: Teräspesällä, alumiinilapainen ja 19 mm (3/4") akseli.

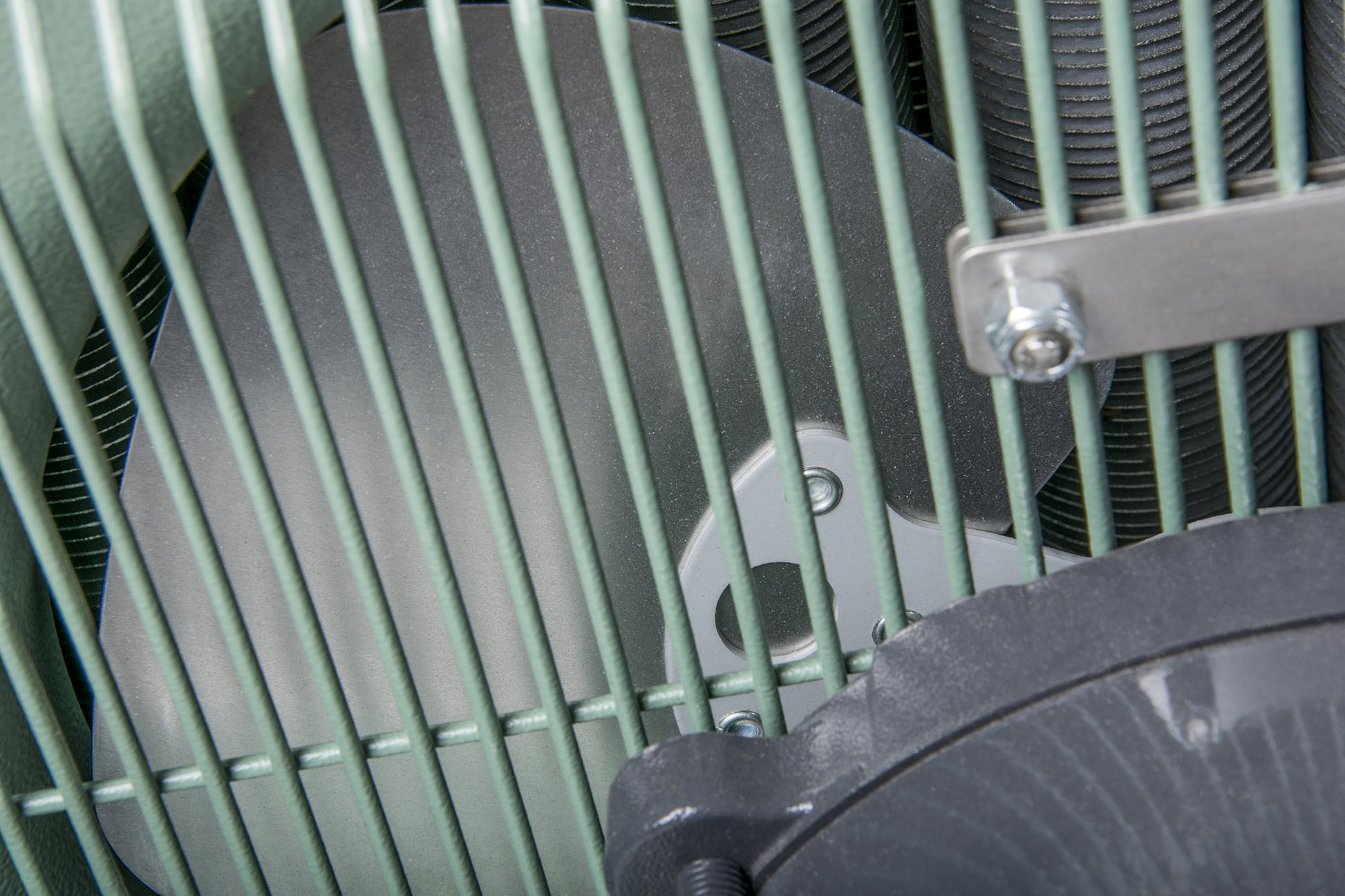

- Tuulettimen suojaverkko: Tiheä verkko ja teräsrunko, täyttää tuoreimman EN-standardin.
- Kiinnityspisteet: 4 kpl 16 mm (5/8") kiinnitysreikiä lämmittimen yläosassa.
- Lämmityselementit: Pitkäikäiset elementit korkealuokkaisessa metallikuoressa.
- Lämpötilan rajoitus: Automaattisesti nollautuva, bimetallinen termostaatti. 100 000 sykliä @ 10A.
- Ohjauspiiri: 115V, 0,130 A, 15 VA (maadoitettu).

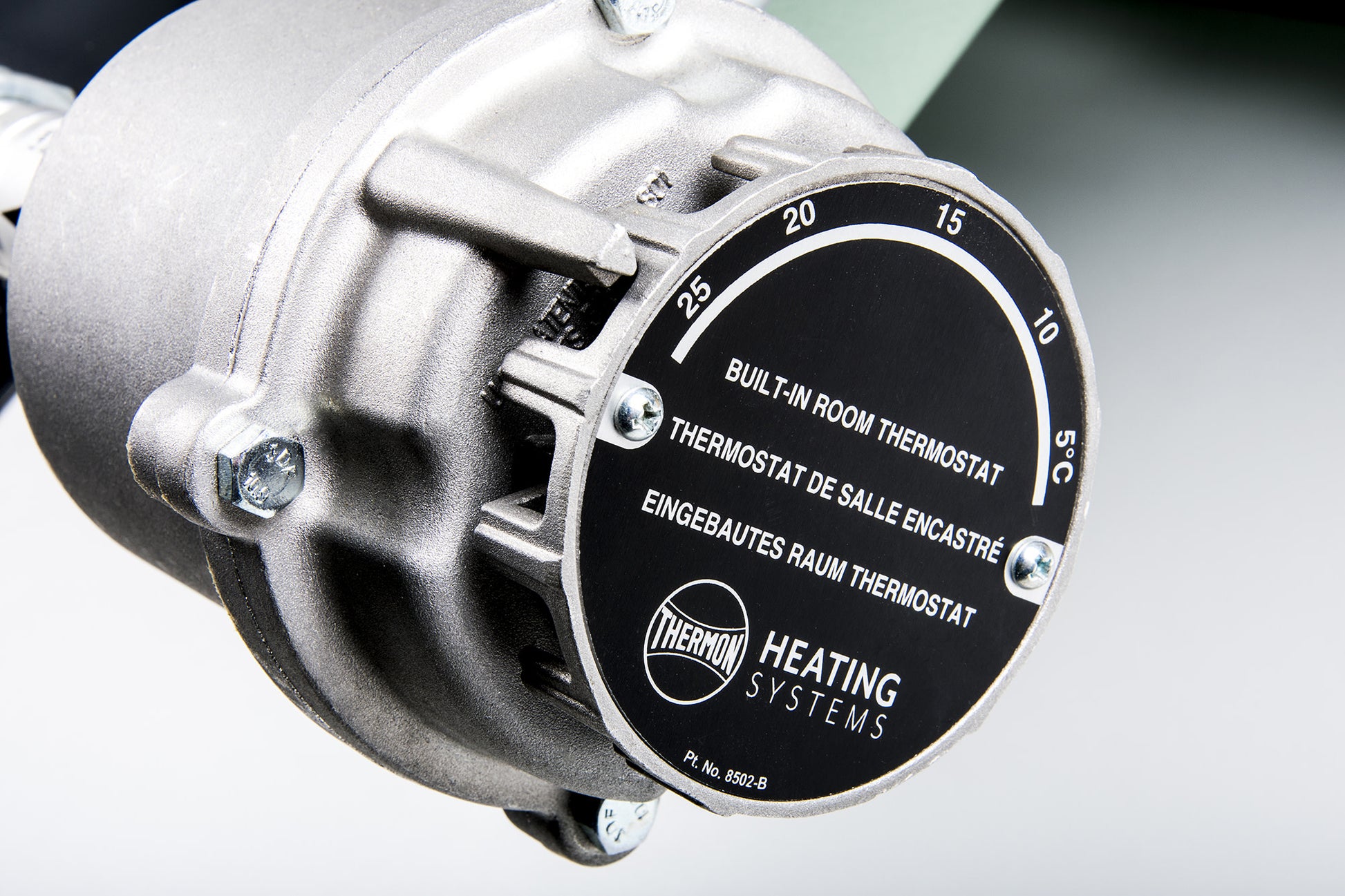

- Valinnainen termostaatti: Räjähdysturvallinen 2...28°C.

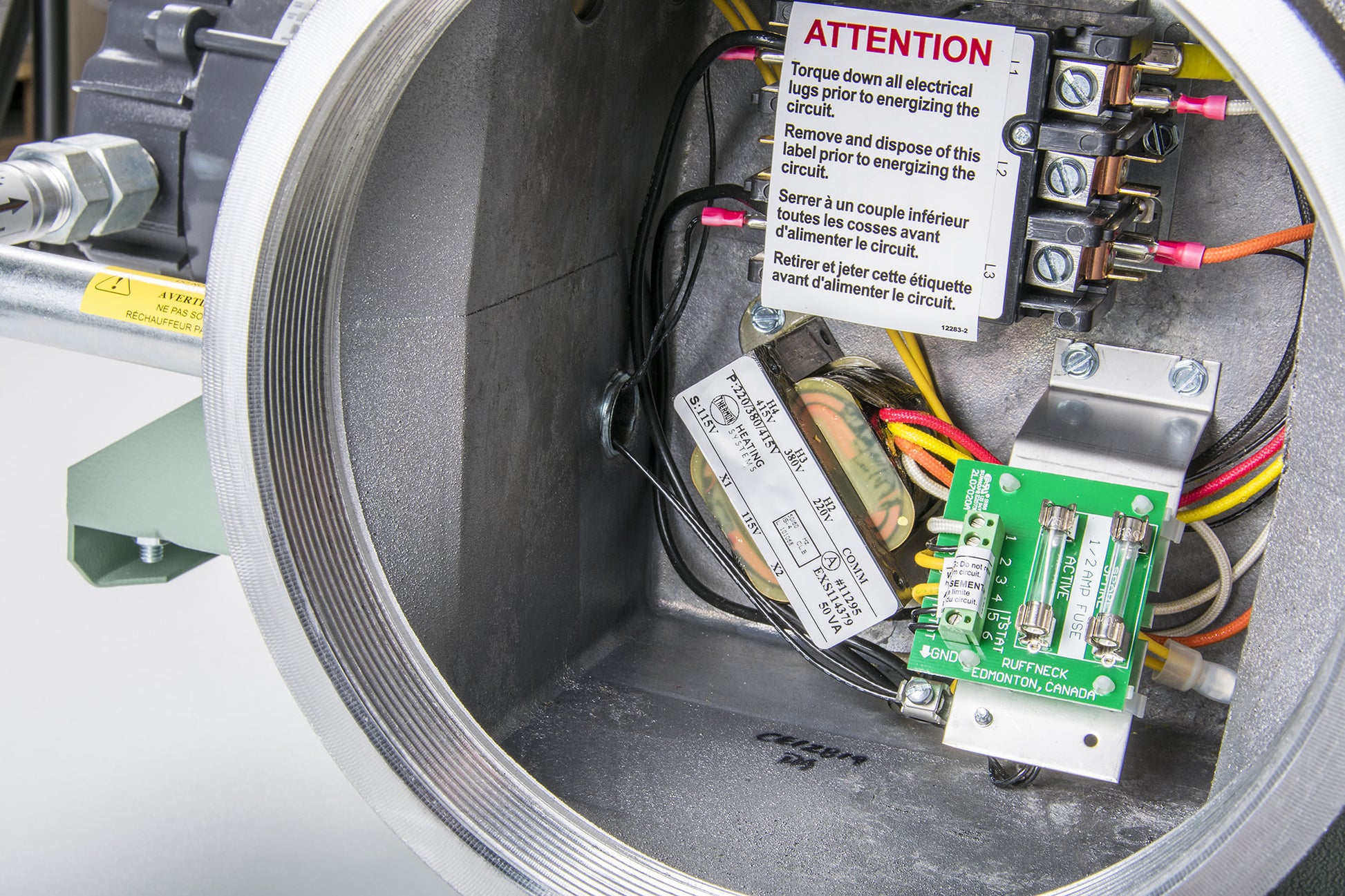

- Ohjausmuuntaja: Laajan jännitealueen ensiöpuoli ja 115V toisiolähtö, 50VA.
- Kontaktori: 60 tai 80 A, 1 000 000 sykliä, 120V, 15VA käämi (erillisellä ohjaussulakkeella).
- Nesteen tyyppi: Pitkäikäinen propyleeniglykolin ja vedes seos, pakkaskestävyys -45 °C.
- Kotelon materiaali: Teräs (0.075" / 2 mm), epoksipinnoitettu, 5-tasoinen esikäsittely sisältäen rautafosfatoinnin
- Ydin: Teräsrakenne ja alumiinievät, Tyhjiöity ja hermeettisesti suljettu.
- Vastusjohtimen rakenne: Paksu seinämävahvuus (3,1 mm), teräspinnoitus
- Ylipainesuojaus: 690 kPA (100 psig) takaiskuventtiili, alumiinirunko, ei huollettavissa kenttäolosuhteissa
- Ympäristön lämpötila-alue: -20°C... +40 °C ja "B" -yksiköille -50 °C...+40 °C.
- Kotelointiluokka: IP 55 (tietyt mallit)
- Paino koon mukaan: 68.9–91.2 kg
Tekniset tiedot (50Hz:n versiot)
| Lämmittimen tyyppi (kW) | 2.5 - 3.0 | 3.7 - 5.0 | 6.3 - 7.5 | 8.4 -10.0 | 12.5 - 13.9 | 14.9 - 20 | 20.9 - 21.0 | 22.4 - 23.1 |
|---|---|---|---|---|---|---|---|---|
| Käyttökohteen maksimikorkeus merenpinnasta (m) | 3658 | 2438 | 3048 | 2134 | 3048 | 2134 | 3048 | 2134 |
| Ilmanvirtaus (m3 / h) | 679 | 679 | 1189 | 1189 | 2463 | 2463 | 5096 | 5096 |
| Vaakasuuntainen puhalluksen vaikutuspituus (m) | 4 | 4 | 7.6 | 7.6 | 10.7 | 10.7 | 18.7 | 18.7 |
| Suurin asennuskorkeus (m) | 2.1 | 2.1 | 3.0 | 3.0 | 3.0 | 3.0 | 6.1 | 6.1 |
| Moottoriteho (hp) | 1/4 | 1/4 | 1/2 | 1/2 | 1/2 | 1/2 | 1/2 | 1/2 |
| Moottorin pyörintänopeus (RPM) | 1425 | 1425 | 1425 | 1425 | 1425 | 1425 | 1425 | 1425 |
| Roottorin halkaisja (mm) | 305 | 305 | 305 | 305 | 406 | 406 | 508 | 508 |
| Nettopaino (kg) | 68.9 | 68.9 | 68.9 | 68.9 | 81.6 | 81.6 | 91.2 | 91.2 |
| Kuljetuspaino (kg) | 88.0 | 88.0 | 88.0 | 88.0 | 98.9 | 98.9 | 114.3 | 114.3 |
