Sisä- / ulkokuidut SM (singlemode) on tarkoitettu nimensä mukaisesti molempiin asennuksiin. Vaippa on kestävä ja mekaanisilta ominaisuuksiltaan erinomainen, lisäksi Universal-kaapeli on rakenteeltaan kuiva. Universal-kuiduissa löytyy kuitujen lukumäärä aina 8 x 12 (96 kuitua) asti. Tarkat tiedot datalehdistä. CPR-luokitukset löytyvät datalehdistä (Cca/Dca/Eca).
Myydään metreittäin.
Mikäli et löydä etsimääsi CPR-luokitusta vastaavaa kaapelia, ota meihin yhteyttä!
Tekniset tiedot
Tekniset tiedot
- Tyyppi: FO Universal ZGGFR / SZGGFR / wbGGFR

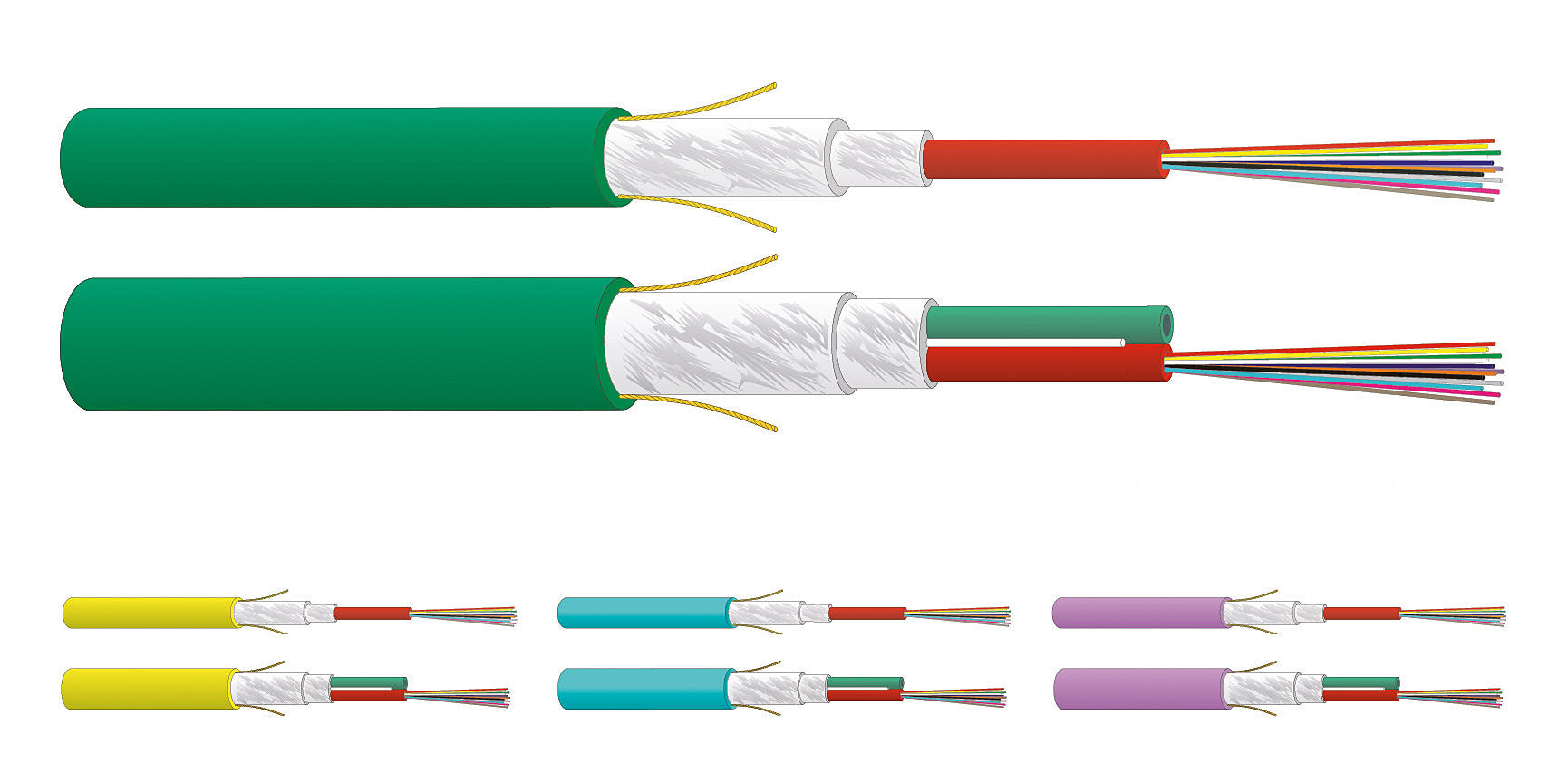

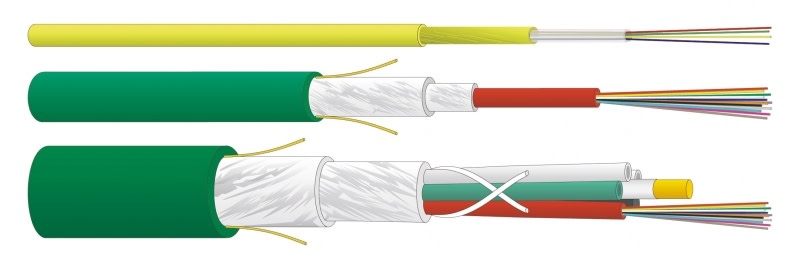

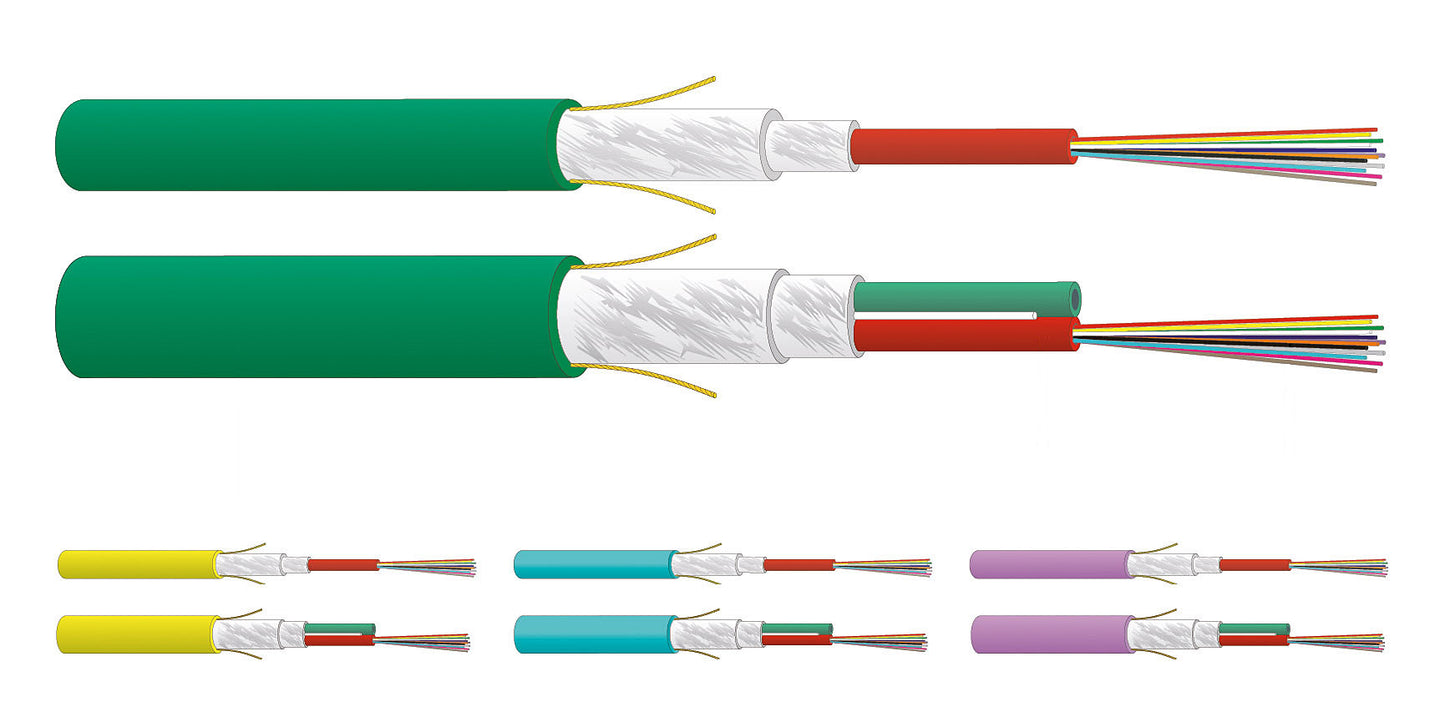

- Rakenne: FR/LS0H ulkovaippa, repäisylanka, metalliton jyrsijäsuoja, lasivahvistettu eriste, jopa 12 erillisputkea ja 144 kuitua
- Metalliton rakenne: Kyllä
- Repäisylanka: Kyllä
- Kuiva rakenne: Kyllä
- Jyrsijäsuojaus: Kyllä
- UV-suojaus: Kyllä (EN50289-4-17)
- Kaapelin paksuus: 7,6 – 13,5 mm
- Kaapelin paino: 42,0 – 270 kg/km
- Erillisputkien määrä: 1 – 12 kpl
- Kuitujen määrä : 4 – 12 kpl / erillisputki
- Ulkovaippa: Halogeenivapaa FR/LS0H

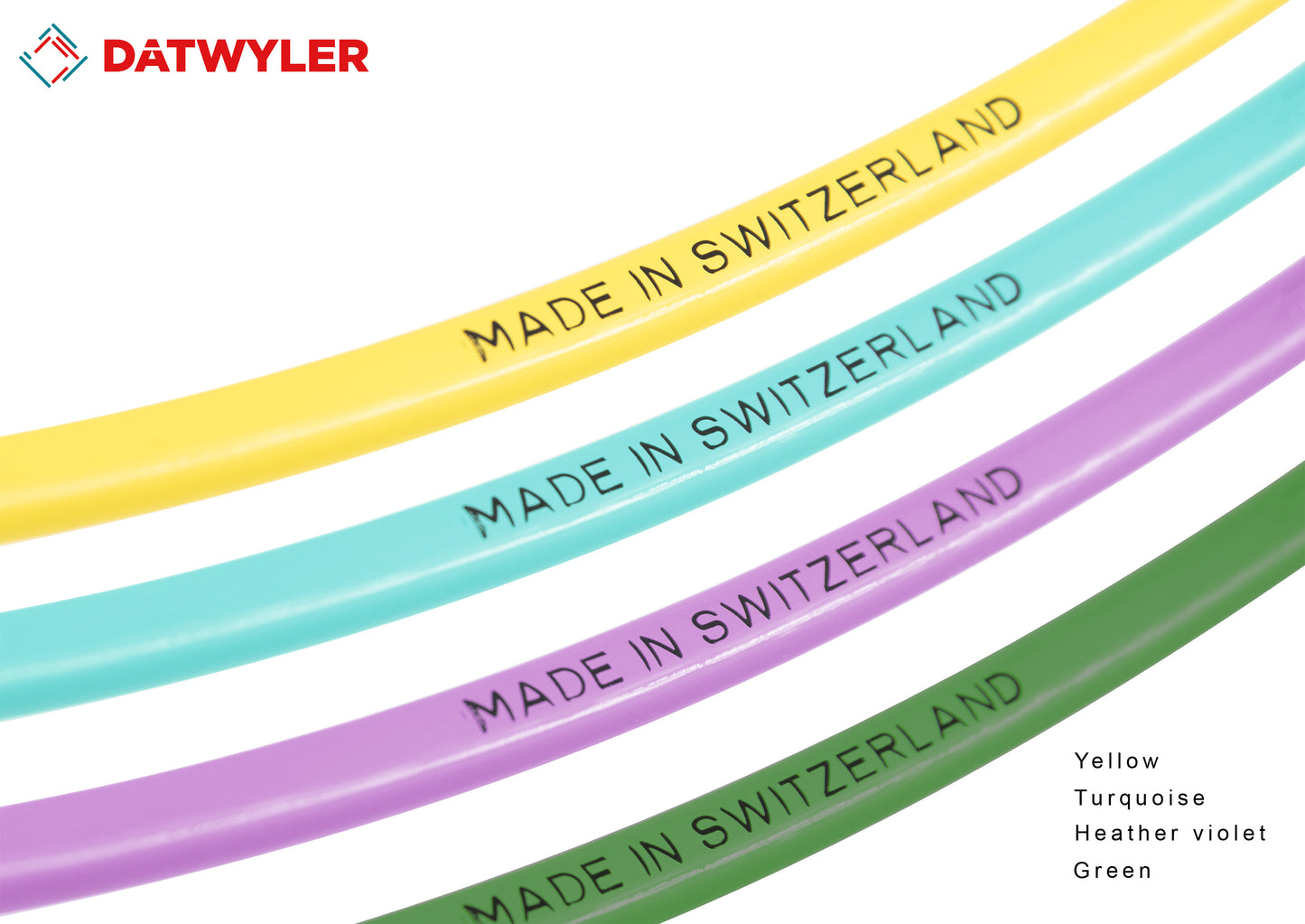

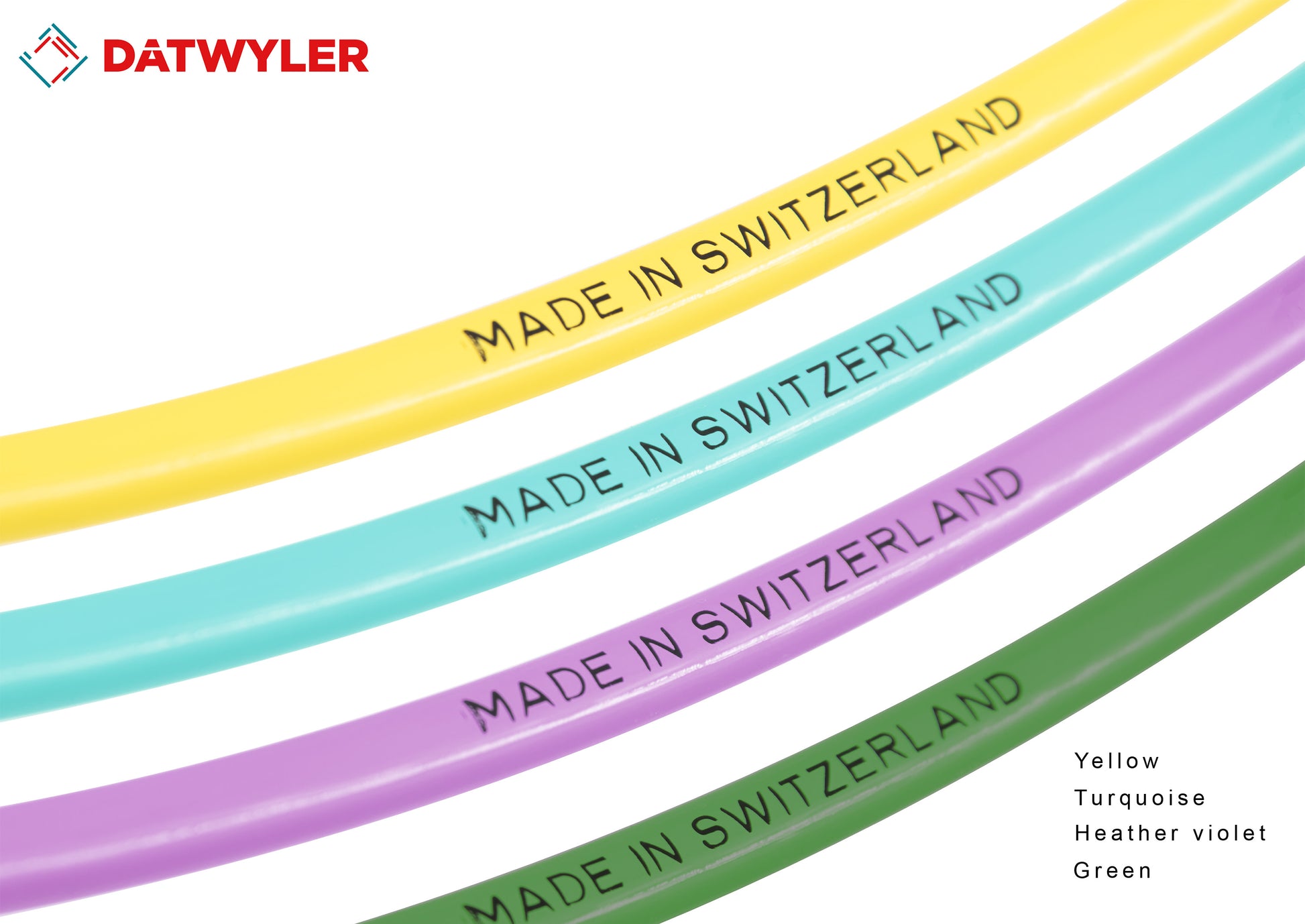

- Ulkovaipan väri (OS2): Keltainen (Easy Blow = Musta)
- Ulkovaipan väri (OM3): Turkoosi
- Ulkovaipan väri (OM4): Violetti
- Kaapelimerkinnät: «kaapelityyppi» «DATWYLER-nimitys» «DIN-nimitys» «kuitujen määrä» «kuitujen tyyppi» «lisäteksti» «eränumero» «metrimerkintä»
- Lämpötila-alue varastoinnissa: -25... +70 °C
- Lämpötila-alue asennuksessa: -10... +50 °C
- Lämpötila-alue käytössä: -25... +60 °C
- Taivutussäde: 120-320 mm (datalehden mukaisesti)
- Vetolujuuden kesto: 1000 N jatkuva, 3000 N hetkellinen
- Puristuksen kesto: 1200 N jatkuva, 4000 N hetkellinen
- Kelakoko: Myydään metreittäin
Palotekninen käyttäytyminen:
- Reagointi palotilanteessa: Euroclass-luokituksen mukaan EN 13501-6
- Halogeeniton, ei syövyttäviä palokaasuja: IEC 60754-1/-2, EN 60754-1/-2, VDE 0482-754-1/-2
- Palon eteneminen: IEC 60332-1-2, EN 60332-1-2, VDE 0482-332-1-2
- Savun tiheys: IEC 61034-1/-2, EN 61034-1/-2, VDE 0482-1034-1/-2
HUOM! Valokuitukaapeleiden hintaan lisätään mahdollisesti katkaisu- ja kelausmaksu (kts. Toimitus ja palautusehdot).
| Tuote nro | Valmistajan tuote nro | Tyyppi | Ø mm | kg / km | CPR-luokitus |
|---|---|---|---|---|---|
| 02 831 04 | 19020300DZ | Valokuitukaapeli sisä/ulko 1x4 | 7,6 | 67 | Dca |
| 02 831 40 | 19706600CZ | Valokuitukaapeli sisä/ulko 1x4 | 7,6 | 68 | Cca |
| 02 831 08 | 19020500DZ | Valokuitukaapeli sisä/ulko 1x8 | 7,6 | 67 | Dca |
| 02 831 12 | 19007700DZ | Valokuitukaapeli sisä/ulko 1x12 | 7,6 | 67 | Dca |
| 02 831 14 | 19342200DZ | Valokuitukaapeli sisä/ulko 1x12 | 7,6 | 67 | Dca |
| 02 831 43 | 19618100CZ | Valokuitukaapeli sisä/ulko 1x12 | 7,6 | 68 | Cca |
| 02 831 26 | 18735400DZ | Valokuitukaapeli sisä/ulko 1x24 | 8,2 | 64 | Dca |
| 02 831 44 | 19618200CZ | Valokuitukaapeli sisä/ulko 1x24 | 8,2 | 78 | Cca |
| 02 831 24 | 19007100DZ | Valokuitukaapeli sisä/ulko 2x12 | 9,5 | 84 | Dca |
| 02 831 25 | 19342300DZ | Valokuitukaapeli sisä/ulko 2x12 | 9,5 | 84 | Dca |
| 02 831 45 | 19618300CZ | Valokuitukaapeli sisä/ulko 2x12 | 11,4 | 156 | Cca |
| 02 831 28 | 19020800EZ | Valokuitukaapeli sisä/ulko 4x12 | 11,4 | 149 | Eca |
| 02 831 46 | 19618400CZ | Valokuitukaapeli sisä/ulko 4x12 | 11,4 | 156 | Cca |
| 02 831 31 | 18674700EZ | Valokuitukaapeli sisä/ulko 8x12 | 13,5 | 186 | Eca |
| 02 831 35 | 19021900EZ | Valokuitukaapeli sisä/ulko 8x12 | 14 | 215 | Eca |
| 02 831 47 | 19710300CZ | Valokuitukaapeli sisä/ulko 8x12 | 13,5 | 197 | Cca |
Jos et löydä etsimääsi tuotetta taulukosta, ota meihin yhteyttä.
