SPK Sulanapitokeskus ETO2
SPK Sulanapitokeskus ETO2

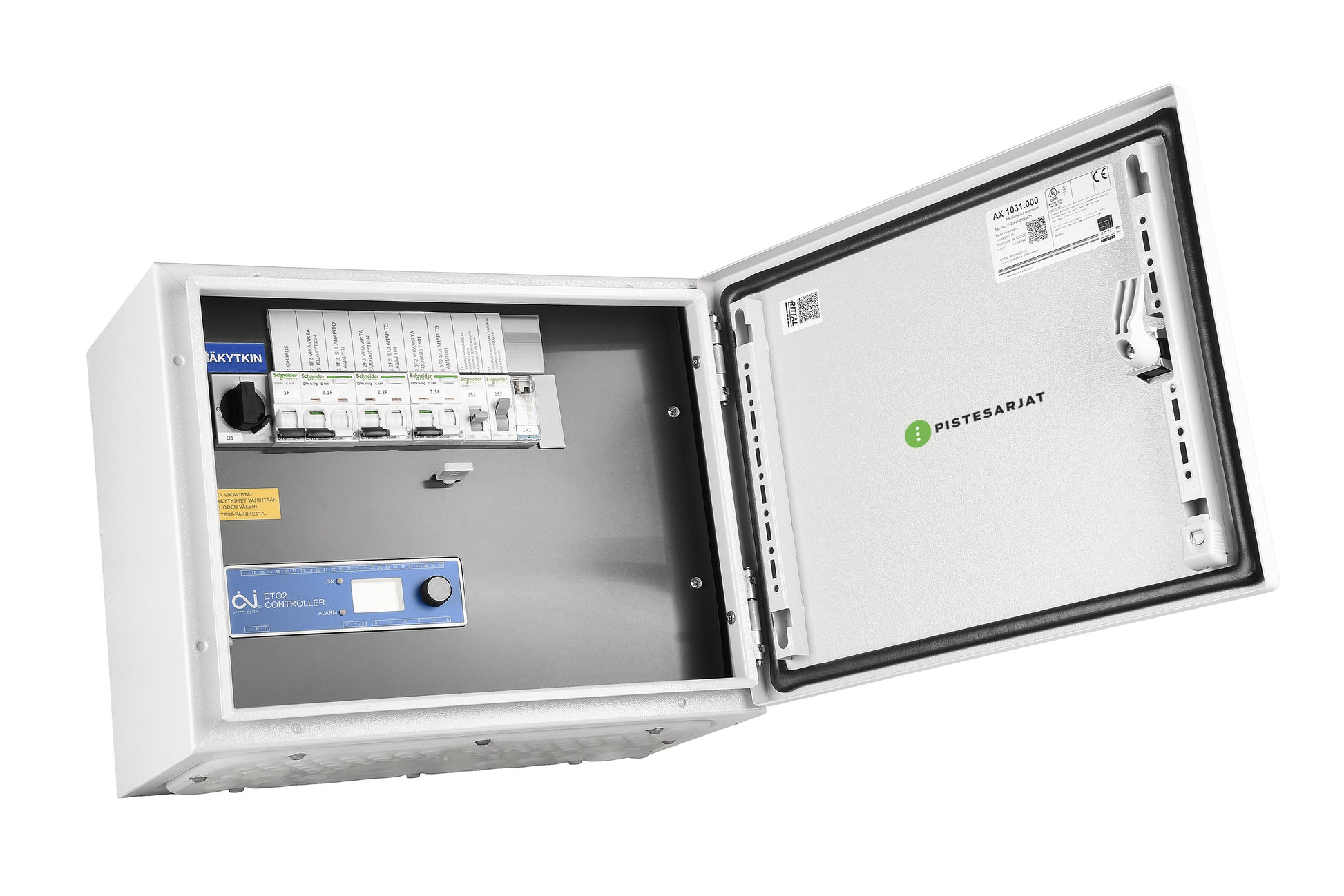

SPK sulanapitokeskukset on suunniteltu ulkoalueiden, räystäslämmitysten, ajoluiskien, kuormauslaitteiden, kattokaivojen yms. ulkoalueiden sulanapitolämmityksien ohjaamiseen.
Toiminta

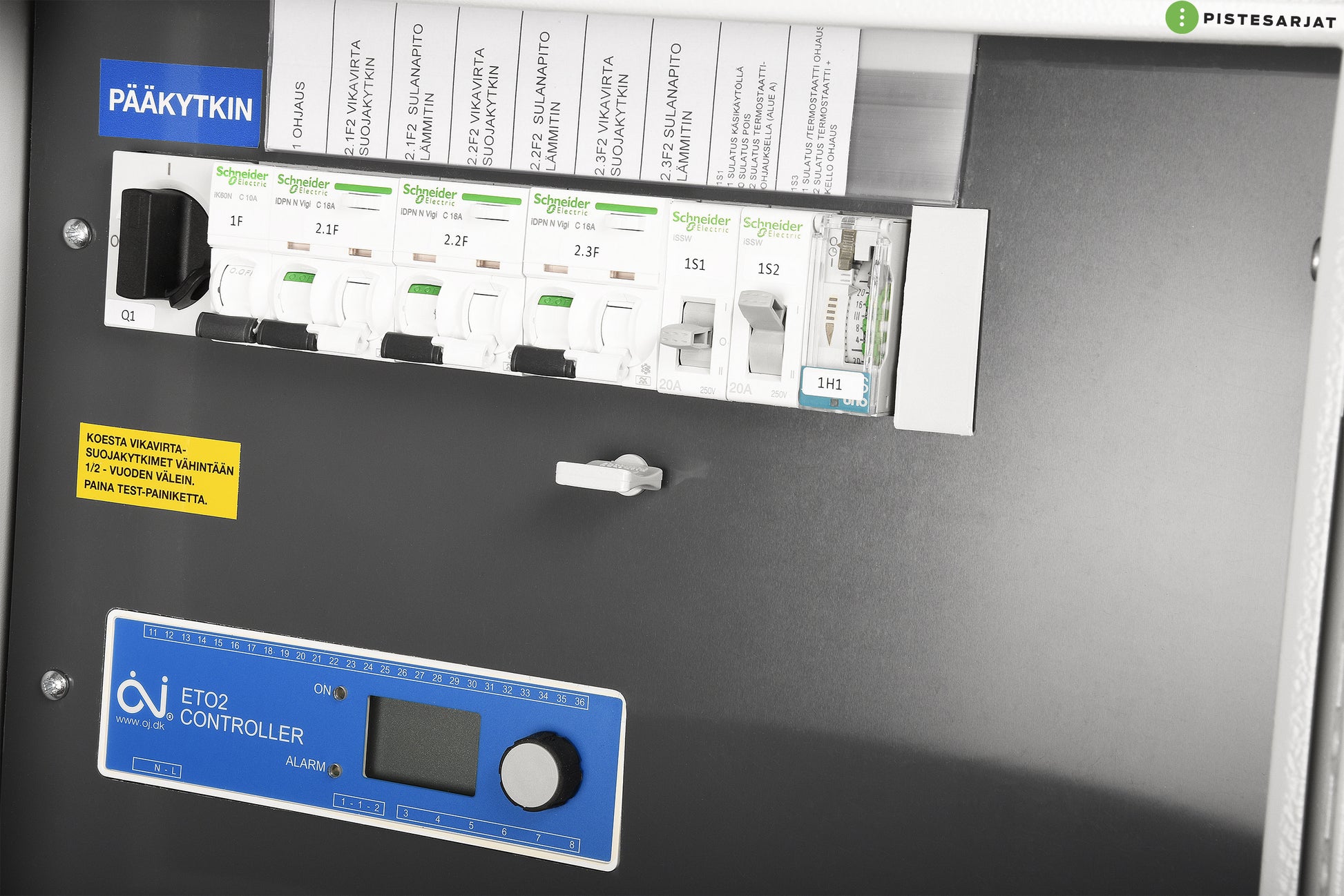

SPK ETO2 sulanapitokeskuksissa on sulanapidon ohjausjärjestelmä ETO2-4550. Sulanapidon ohjausjärjestelmä kytkee lämmityksen päälle ainoastaan silloin, kun on todellinen sulatuksen tarve, ts. pintoihin voi muodostua jäätä. Laite kytkee myös lämmityksen pois, kun lämmitettävä pinta on kuivunut. Automatiikkansa ansiosta laite säästää merkittävästi energiaa. Lämmitysjärjestelmän ohjatessa ajoluiskan sulanapitoa, tarvitaan maa-anturi. Sadevesijärjestelmän kohdalla käytetään ränni-anturia.
ETO2-4550 -termostaatin ansiosta sulanapitokeskus sisältää kaksi täysin erillistä lämmityspiiriä, joilla on kummallakin omat anturit.
Anturit
Anturit tilattava erikseen:

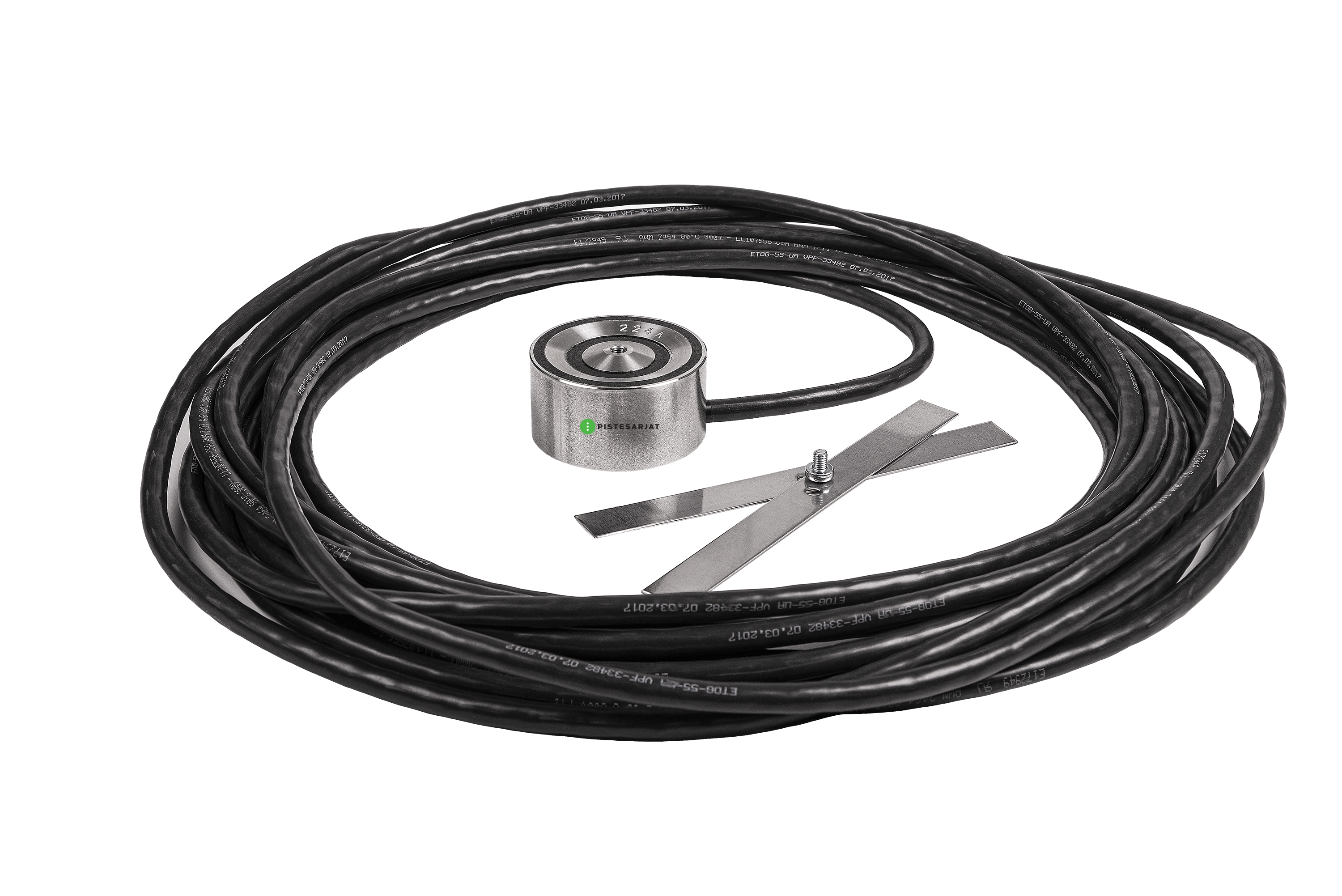

- ETOG-55 Maa-anturi (lämpötila / kosteus)

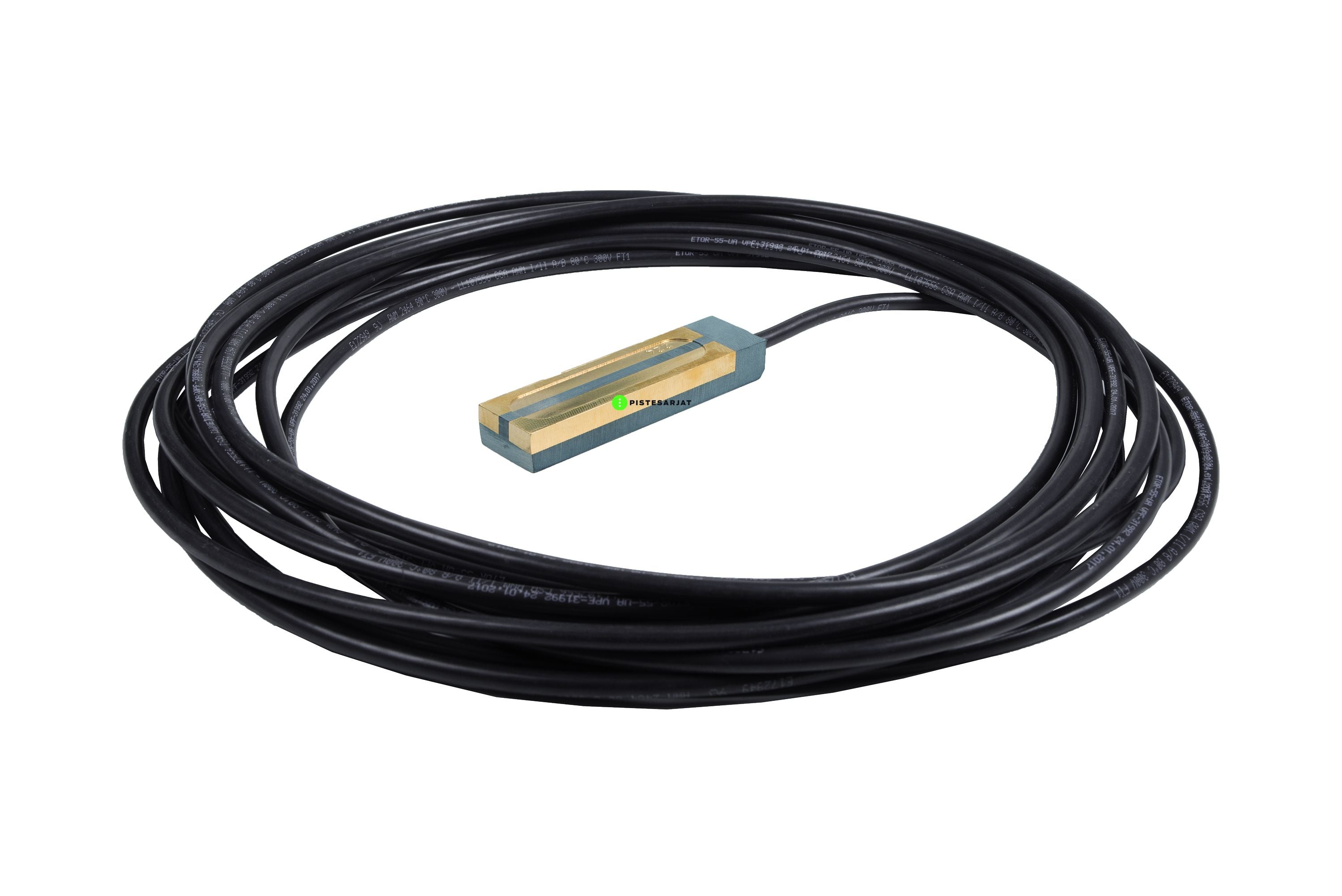

- ETOR-55 Rännianturi (Kosteus)

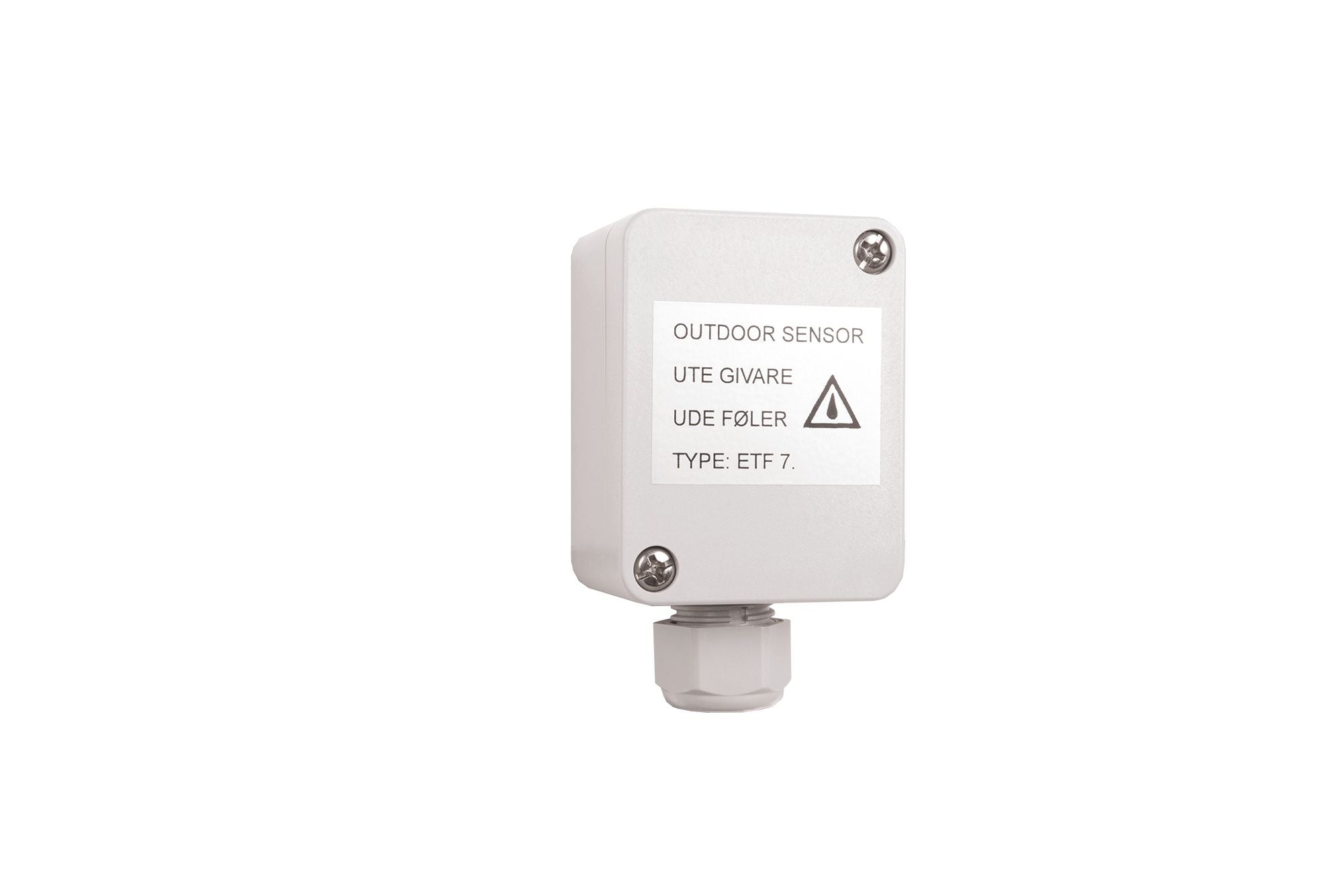

- ETF-744/99 Lämpötila-anturi (lämpötila)
Tekniset tiedot
Tekniset tiedot
| Malli | SPK 9 ETO2 | SPK 17 ETO2 | SPK27 ETO2 | SPK 42 ETO2 | SPK 72 ETO2 |
|---|---|---|---|---|---|
| Sähkönumero | 34 567 30 | 34 567 31 | 34 567 32 | 34 567 33 | 34 567 34 |
| Pääkytkin (nimellisvirta) | 25 A | 32 A | 63 A | 63 A | 125 A |
| Käyttöjännite | 230 VAC | 230 VAC | 230 VAC | 230 VAC | 230/400 VAC |
| Ohjauskeskus ETO2-4550 | 1 | 1 | 1 | 1 | 1 |
| Kontaktori | 1 | 2 | 3 | 4 | 8 |
| Sulakkeet, ohjaus 10 A | 1 | 1 | 1 | 1 | 1 |
| JOHDONSUOJAVV.YHD. C16A/30mA | 3 | 6 | 9 | 12 | 24 |
| JOHDONSUOJAVV.YHD. 3-vaiheinen | - | - | - | - | 4 |
| Ohjauskytkin K-0-A | 1 | 2 | 2 | 2 | 2 |
| Maksimiteho, kW (N-L) | 9 | 17 | 27 | 36 | 72 |
| Maksimiteho, kW (L-L) | - | - | - | - | 72 |
| Syöttöjohdon liitin | Cu 10mm² | Cu 10mm² | Cu 35/16mm² | Cu 35/16mm² | Cu 70/50mm² |
| Mitat (K x L x S mm) | 380 x 300 x 210 | 600 x 400 x 250 | 600 x 400 x 250 | 800 x 600 x 250 | 800 x 600 x 250 |
