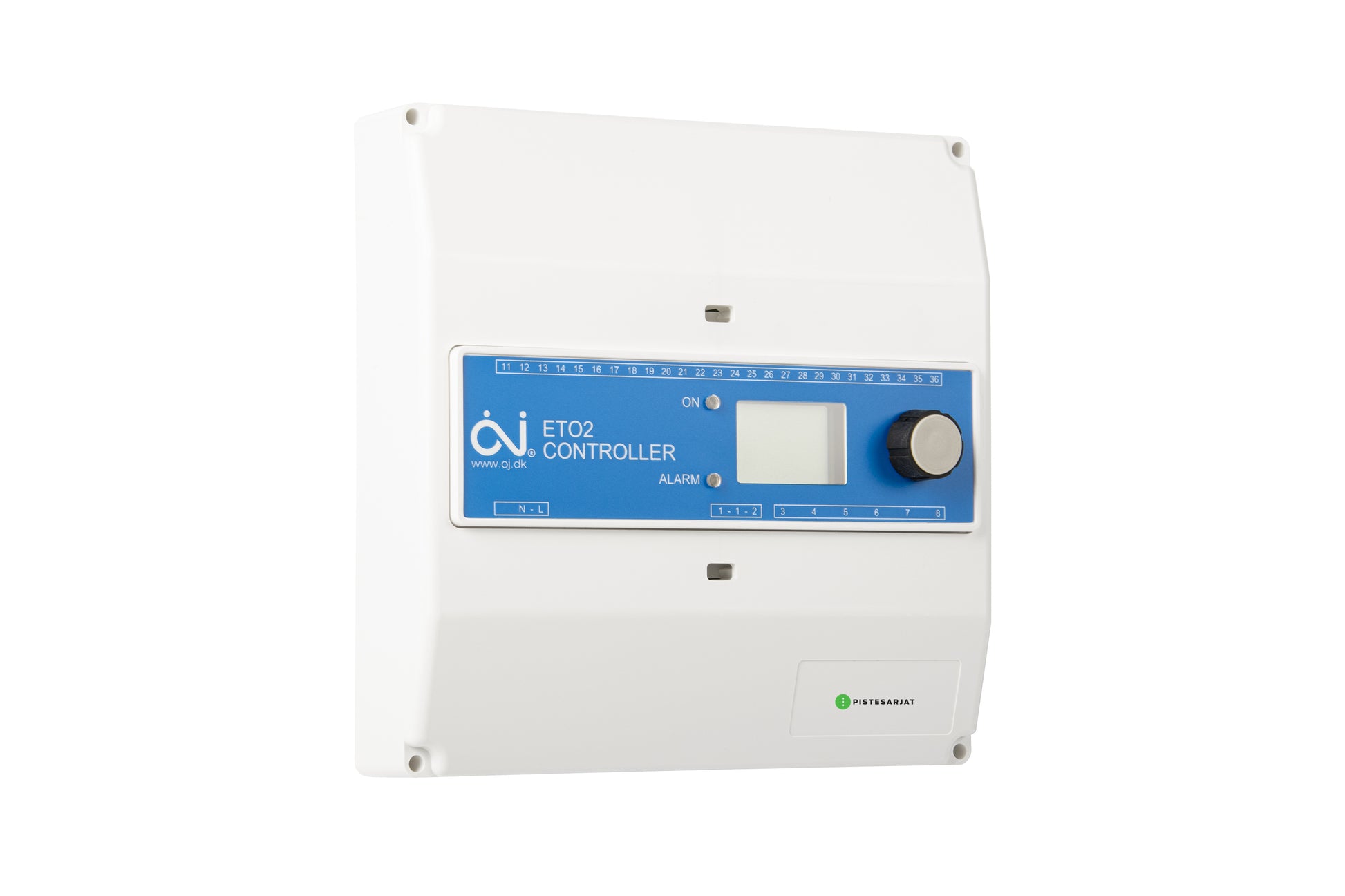

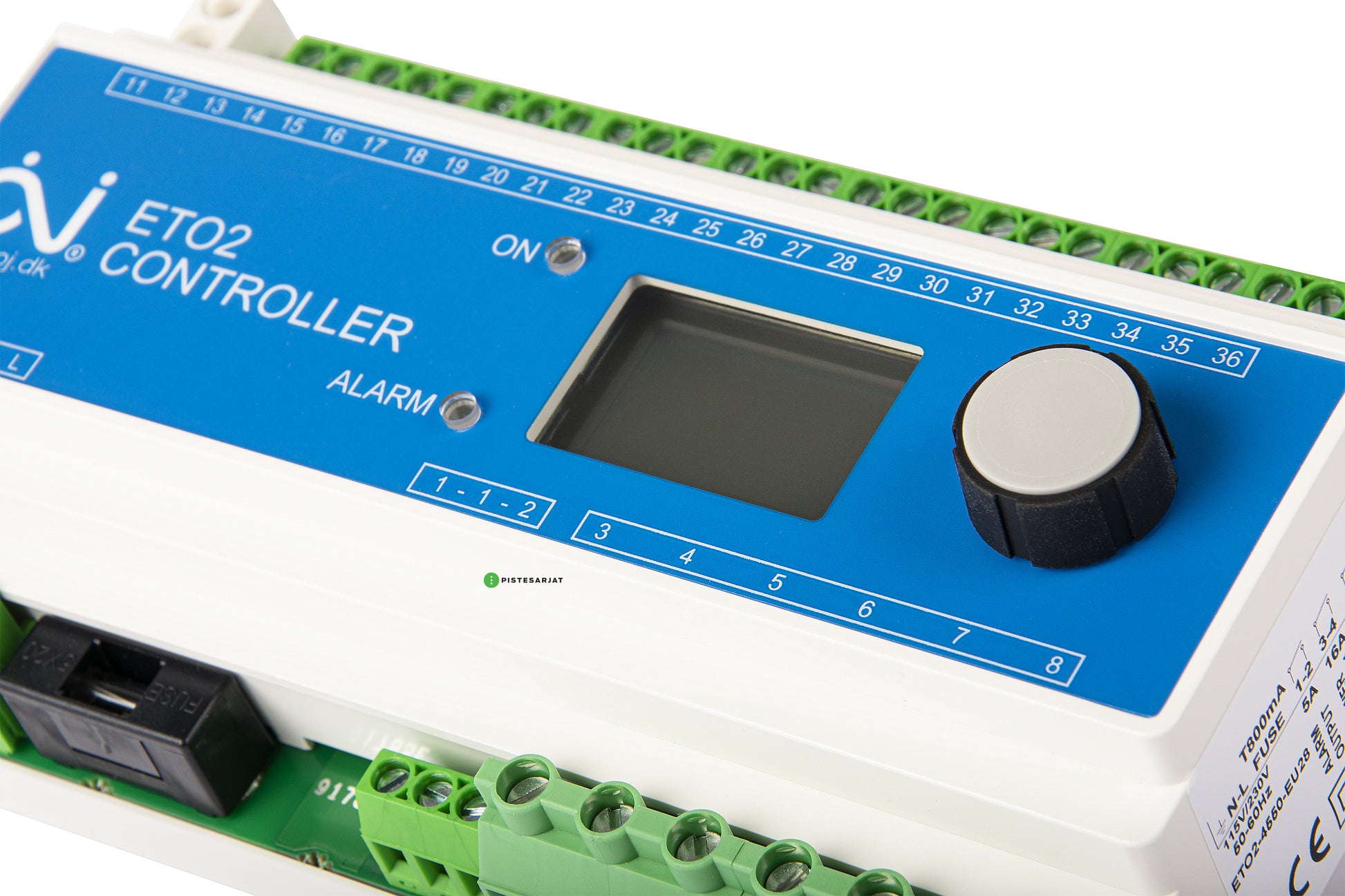

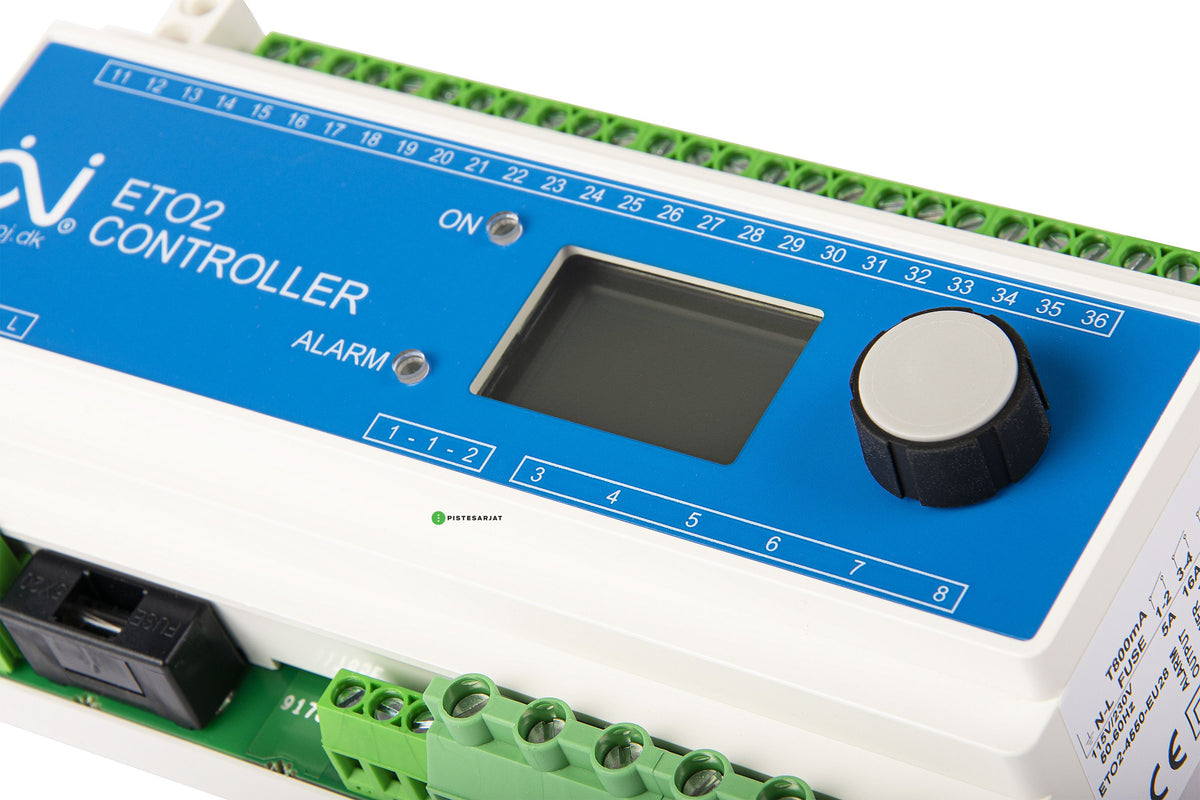

Sulanapidon ohjausyksikkö ETO2-4550
Sulanapidon ohjausyksikkö ETO2-4550
Ohjauskeskusten toiminta perustuu sekä lämpötilan mittaukseen että kohteeseen kertyvän lumen tai jään samanaikaiseen havaitsemiseen. Lämmitys kytkeytyy päälle vain silloin, kun lämpötila on asetusarvon (0..+5 oC) alapuolella, ja kun kohteessa havaitaan kosteutta. Kun lumi tai jää on sulanut, ja sula vesi valunut pois, ohjauskeskus katkaisee lämmityksen kosteustiedon perusteella. Samoin lämpötilan kohoaminen asetusarvon yläpuolelle katkaisee lämmityksen.

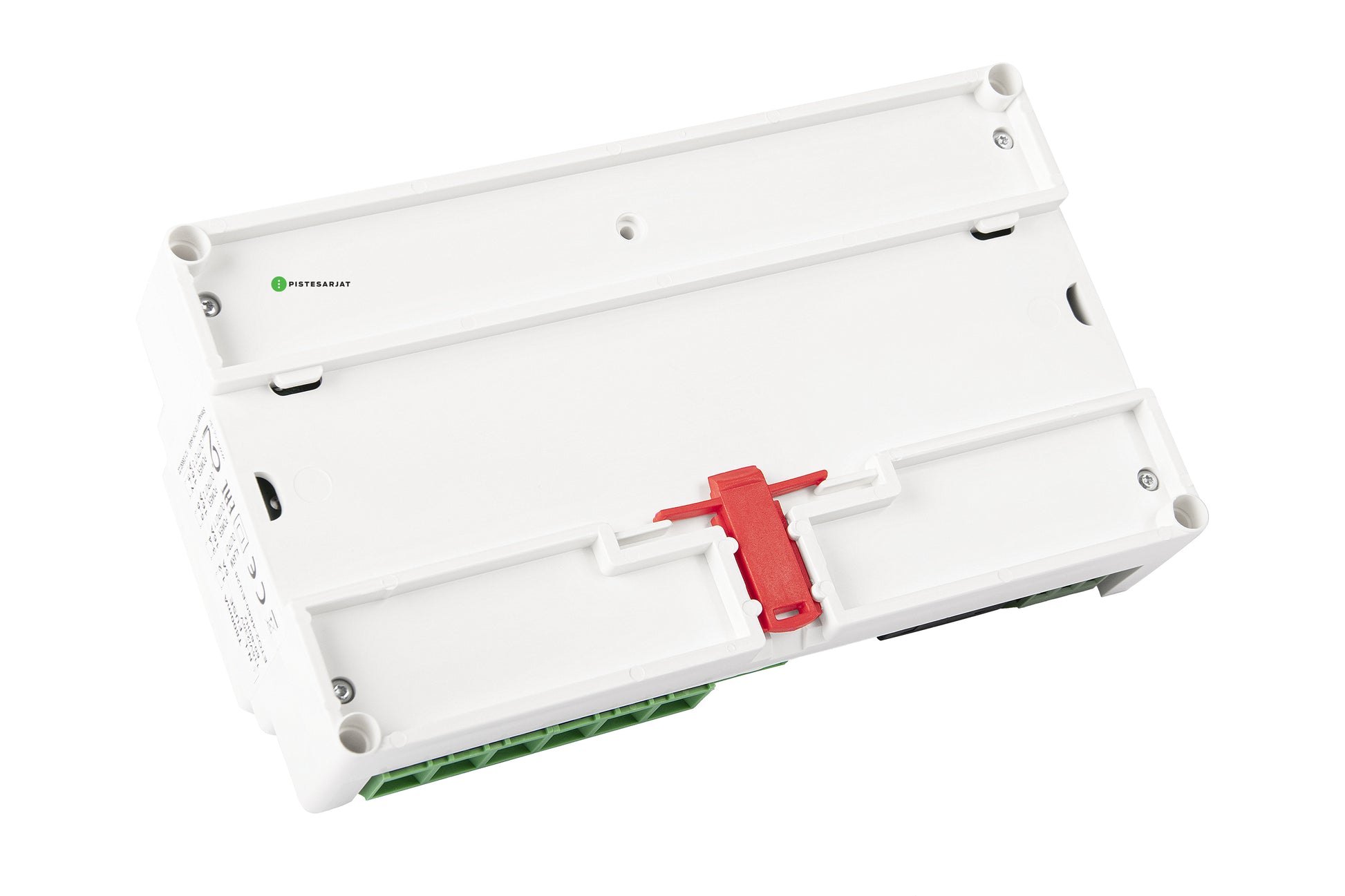

Keskus voidaan myös ohjelmoida pitämään lämmitystä päällä vielä 1-6 tunnin ajan sulatuksen jälkeen. Ohjaimeen voidaan lisäksi liittää ulkopuolinen ajastin. Lämmitys voidaan myös kytkeä päälle käsin halutuksi ajaksi (0..6 h), jolloin ohjain jättää anturien viestit huomiotta. Ohjainyksikkö asennetaan DIN-kiskoon esim. talon sähkökeskukseen.
Ulkoalueiden ja sadevesijärjestelmien sulanapidossa ohjuskeskukseen liitetään sulana pidettävään alueeseen upotettava anturi ETOG-55 tai ETOR-55. Säätöä voidaan vielä tehostaa ulkoilman lämpötilaa mittaavalla ETF-744 -anturilla.
Anturit tilattava erikseen:
- ETOG-55 Maa-anturi (lämpötila / kosteus)
- ETOR-55 Rännianturi (Kosteus)
- ETF-744/99 Lämpötila-anturi (lämpötila)
ETO2 termostaattia käytetään lumensulatuksen ohjaukseen esim. jalkakäytävillä, pysäköintipaikoilla, lastauslaitureilla ja räystäskouruissa. ETO mittaa sekä lämpötilaa, että kosteutta. ETO:lla voidaan ohjata lämmityskaapeleita ja muita lämmitystuotteita. Se on tehokas sulanapidon ohjauskeskus, joka sopii erityisesti isojen ulkoalueiden ja laajojen sadevesiputkistojen sulanapidon ohjaukseeen. Termostaatissa on kaksi erillistä säätöpiiriä, joten sillä voidaan esimerkiksi samanaikaisesti ohjata pihan ja rännien sulanapitoa. Siihen voidaan liittää jopa 11 kW kuorma.
- Kolme ulostulorelettä (16A pot. vapaa kosketin)
- Magneettiventiileiden ohjaus ulkoisen muuntajan avulla (24V AC, 6A)
- Sisäänrakennettu ajastin (1-6t)
- Kaksi mitta-asetusta (kosteus ja lämpötila tai vain lämpötila)
Tekniset tiedot
Tekniset tiedot
- Tyypi: Sulanapidon ohjauskeskus
- Nimellisjännite: 230 V AC +/- 10%, 50/60 Hz

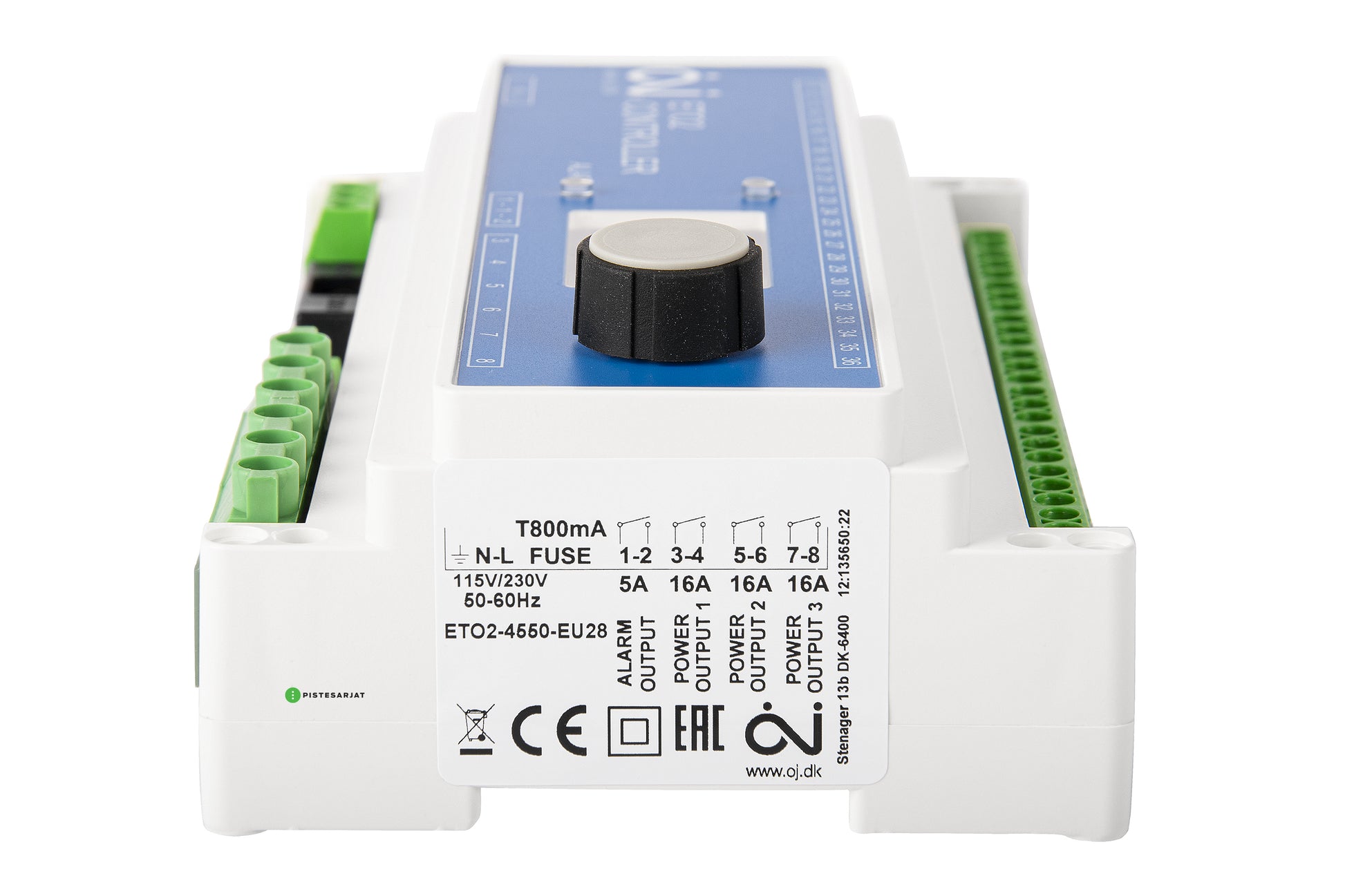

- Lähdöt: Kolme ulostulorelettä (pot.vapaa kosketin) 16 A / 16 A / 16 A
- Hystereesi: On/off ero 0,3 °C
- Lämpötilan säätöalue: -20...+10 °C
- Säätöalueen kalibrointi: Potentiometrillä
- Ajastin: Mahdollista asentaa ulkopuolinen ajastin
- Jälkilämmitys: 1–6 tuntia
- Ympäristön lämpötila: 0/+50°C

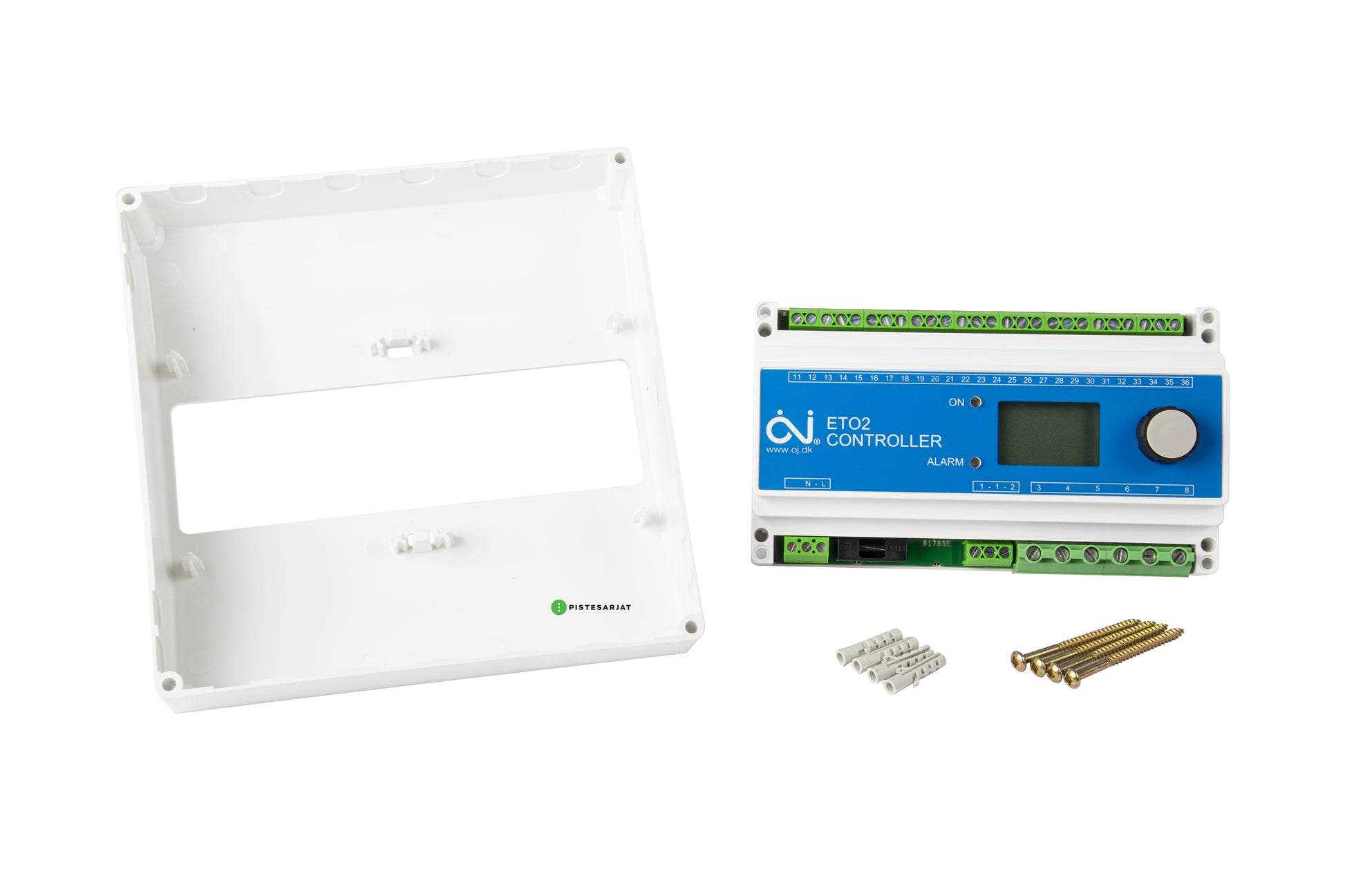

- Suojausluokka mukana tulevalla pintakotelolla: IP21
- Mitat: K x L x S 90 x 156 x 45 mm
HUOM! ei sisällä antureita (kts. sopivat anturit kohdasta yhteensopivat tuotteet)
MOIST CONTROL -asetus:
- asennossa ON – kosteus ja lämpötila
- asennossa OFF – lämpötila
