TC1 ja TC1/XP plus -termostaatit

TC1 ja TC1/XP plus -termostaatit

TC1 ja TC1/XP -termostaatit on suunniteltu ohjaamaan saattolämmitystä ja sulanapitoa kohteissa joissa vaaditaan erittäin tarkasti säädeltyjä putkistojen tai säiliöiden lämpötiloja.

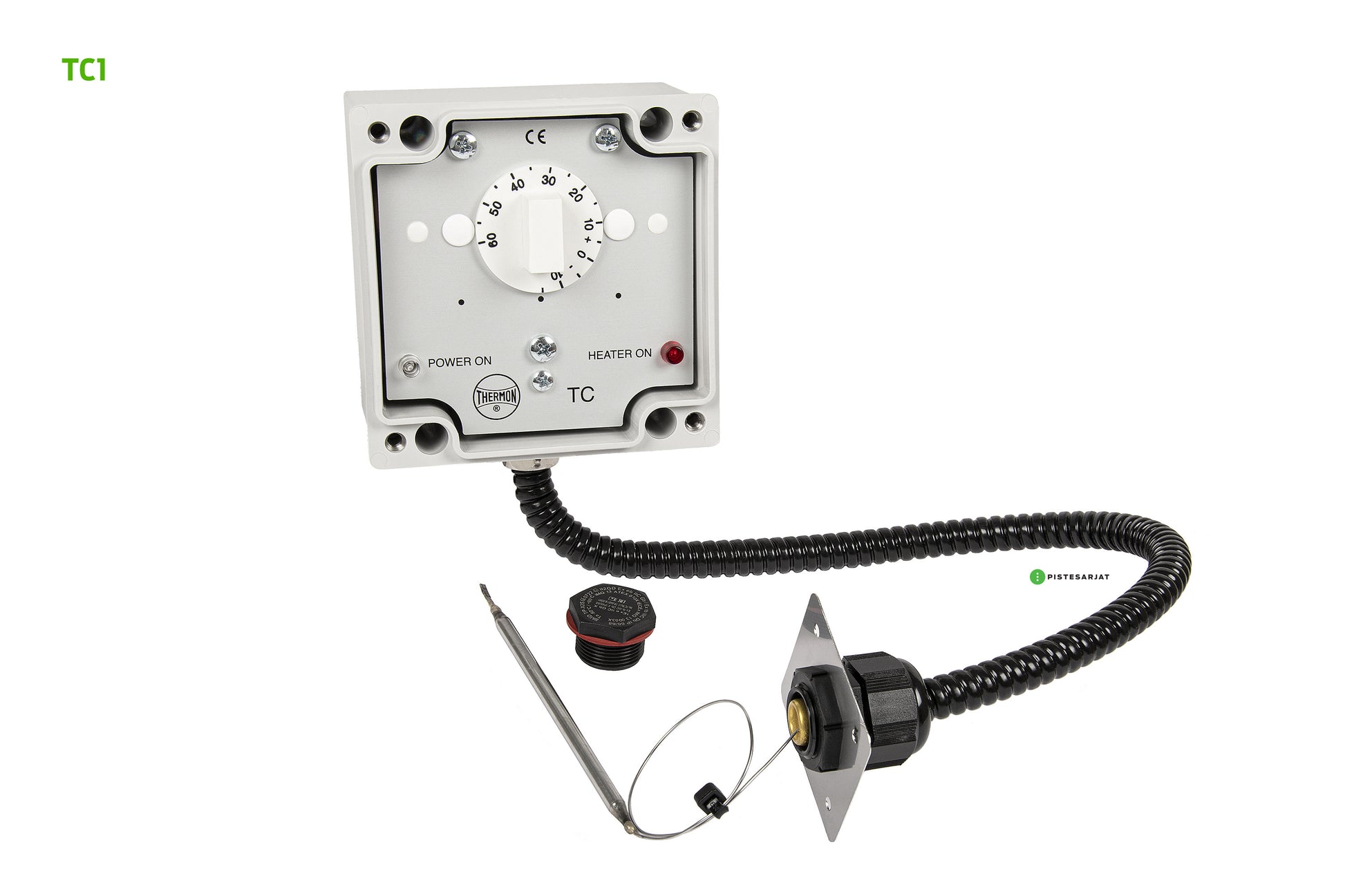

Kumpaakin termostaattiversiota on saatavilla kolmella eri lämpötila-alueella. TC1 on suunniteltu asennettavaksi seinäkiinnityksellä tai vaihtoehtoisesti erikseen saatavalla taustalevyllä (XP-1 Taustalevy) suoraan putken pintaan. TC1 sisältää PVC-pinnoitetun ja galvanisoidulla teräksellä armeeratun kapillaariantureiden suojaputken, jossa valmiina läpivientiholkki ja kiinnityslaippa.

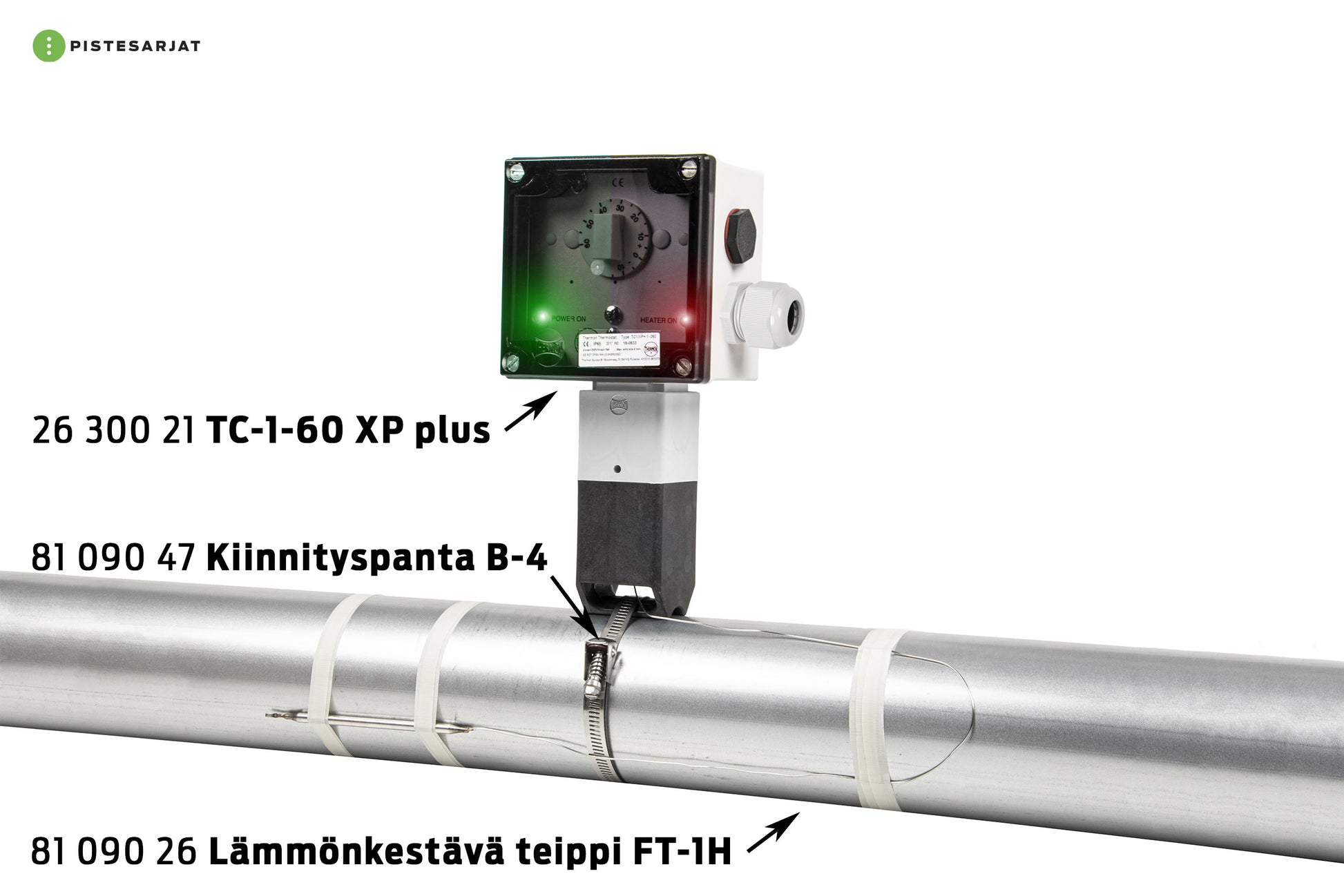

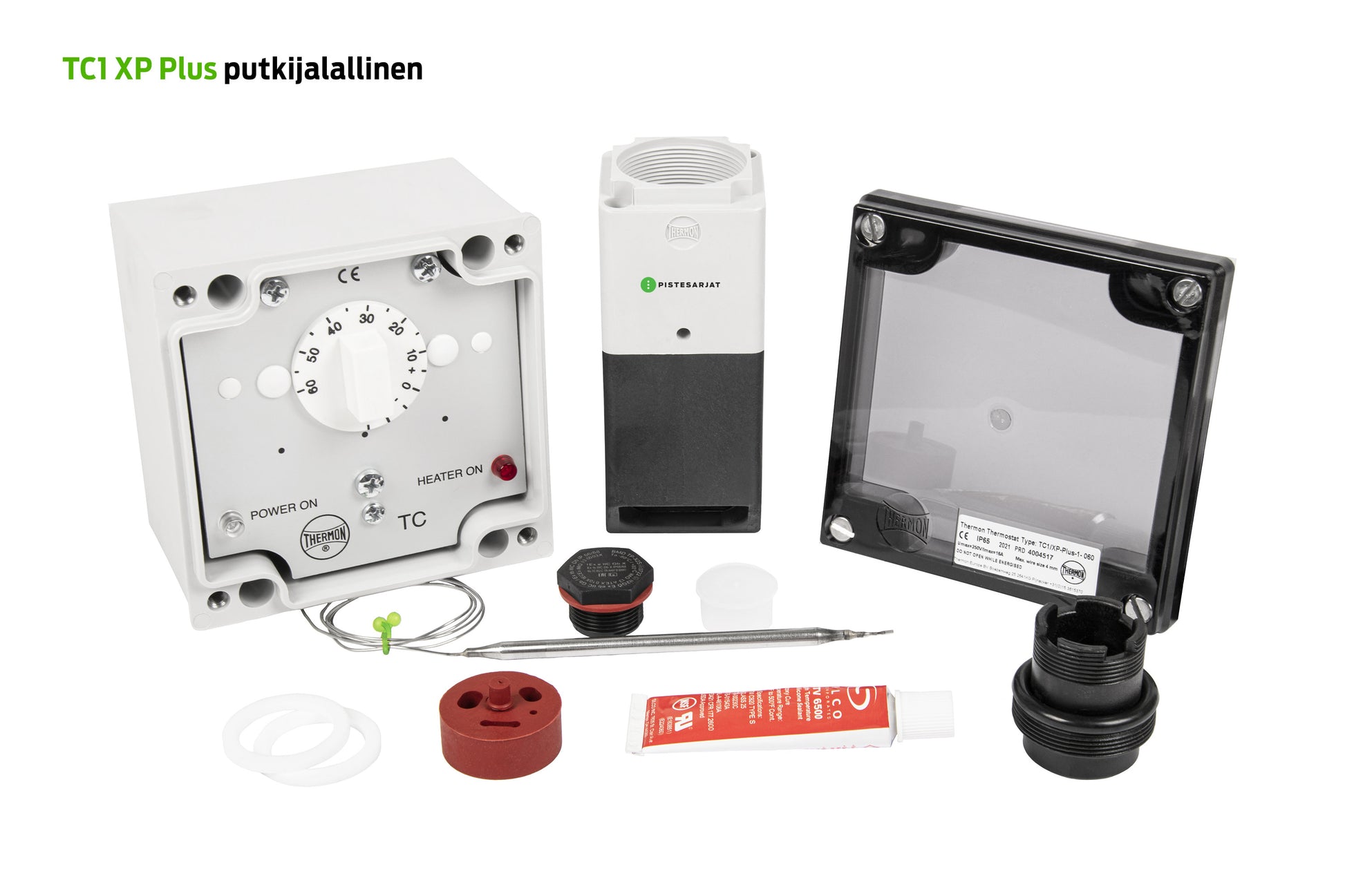

TC1/XP Plus sisältää putkijalan jolla termostaatti voidaan kiinnittää suoraan putken pintaan. TC1/XP Plus mahdollistaa myös yhden lämpökaapelin kytkennän putkijalan sisällä. Termostaatin merkkivalot näkyvät kotelon läpinäkyvän kannen läpi selkeästi. Kummankin termostaattiversion kotelot on valmistettu erittäin kestävästä ja metallittomasta materiaalista. Termostaati soveltuvat erittäin rankkoihin teollisuusympäristöihin vesi- ja pölytiiveyden ansiosta. Suojausluokka IP65. Tarvikkeet ja anturit on valmistettu ruostumattomasta teräksestä.

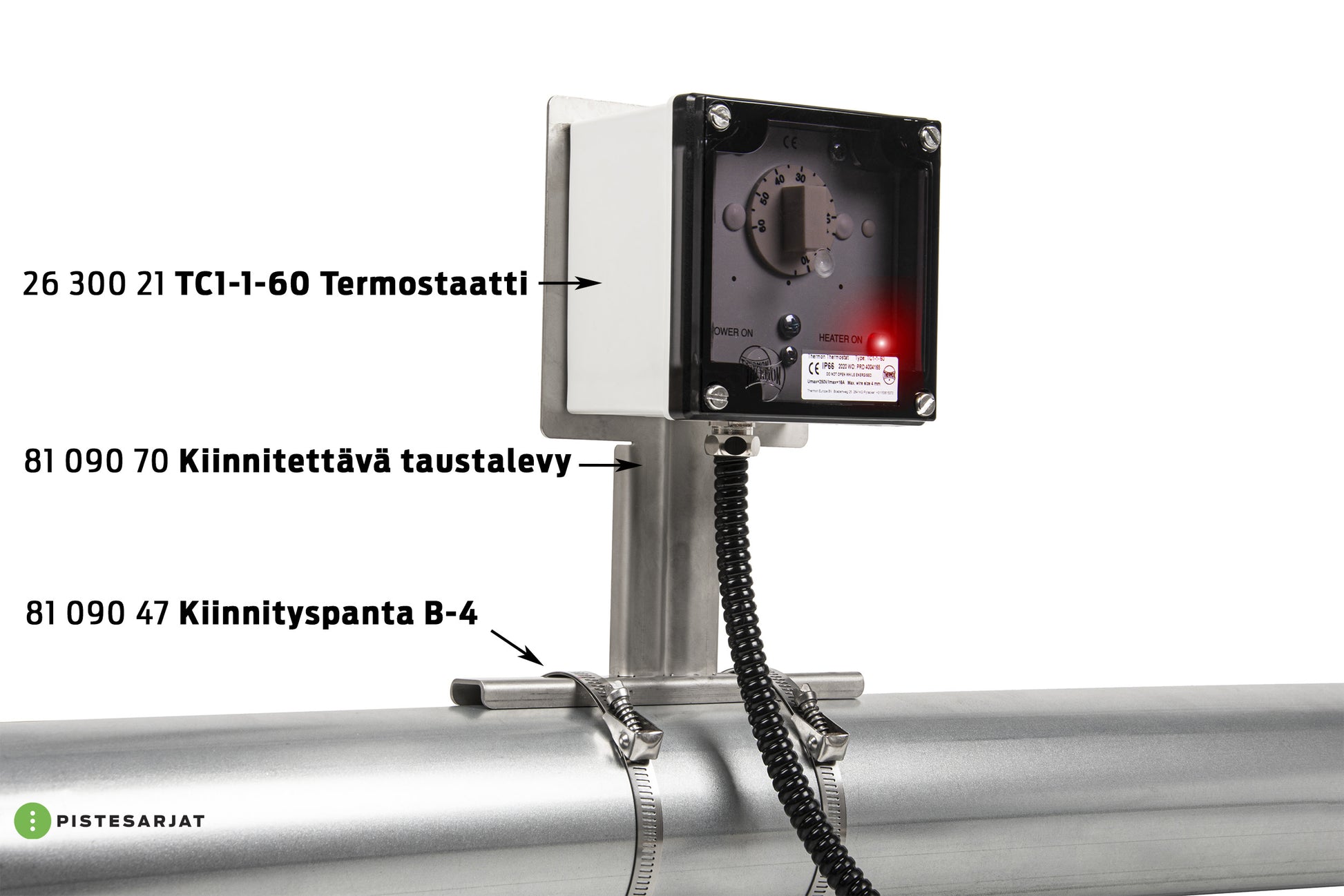

TC1 voidaan kiinnittää ilman XP Plus putkijalkaa kiinnittämällä termostaatti XP-taustalevyn ja sopivilla kiinnityspannoilla.

TC1/XP Plus putkijalalliseen on tilattava erikseen kiinnityspanta putkikoon mukaisesti.

Syöttökaapelin M25 läpivientiholkki tilattava kaikkiin malleihin erikseen.


Sähkönumero Tuotenimi Hinta KPL Tilaa
2630021 Termostaatti TC1-1-60 (-15..+60°C) Kirjaudu nähdäksesi hinnat
2630022 Termostaatti TC1-1-120 (+20..+120°C) Kirjaudu nähdäksesi hinnat
2630023 Termostaatti TC1-1-300 (+50..+300°C) Kirjaudu nähdäksesi hinnat
2630024 Termostaatti XP Plus TC1-1-60 (-15..+60°C) Kirjaudu nähdäksesi hinnat
2630025 Termostaatti XP Plus TC1-1-120 (+20..+120°C) Kirjaudu nähdäksesi hinnat

Tekniset tiedot

  • Käyttöjännite max: 400 VAC
  • Kytkentäreleen suurin kuorma: 230 VAC 16 A / 400 VAC 10 A
  • Liitännät: Liitäntäterminaalit (2)
  • Läpiviennit: Termostaatit toimitetaan M25-PWR-IND ja M25-B-IND sokeilla tulpilla, jotka voidaan korvata M25 -läpivientiholkeilla.
  • Kotelointiluokka: IP 65

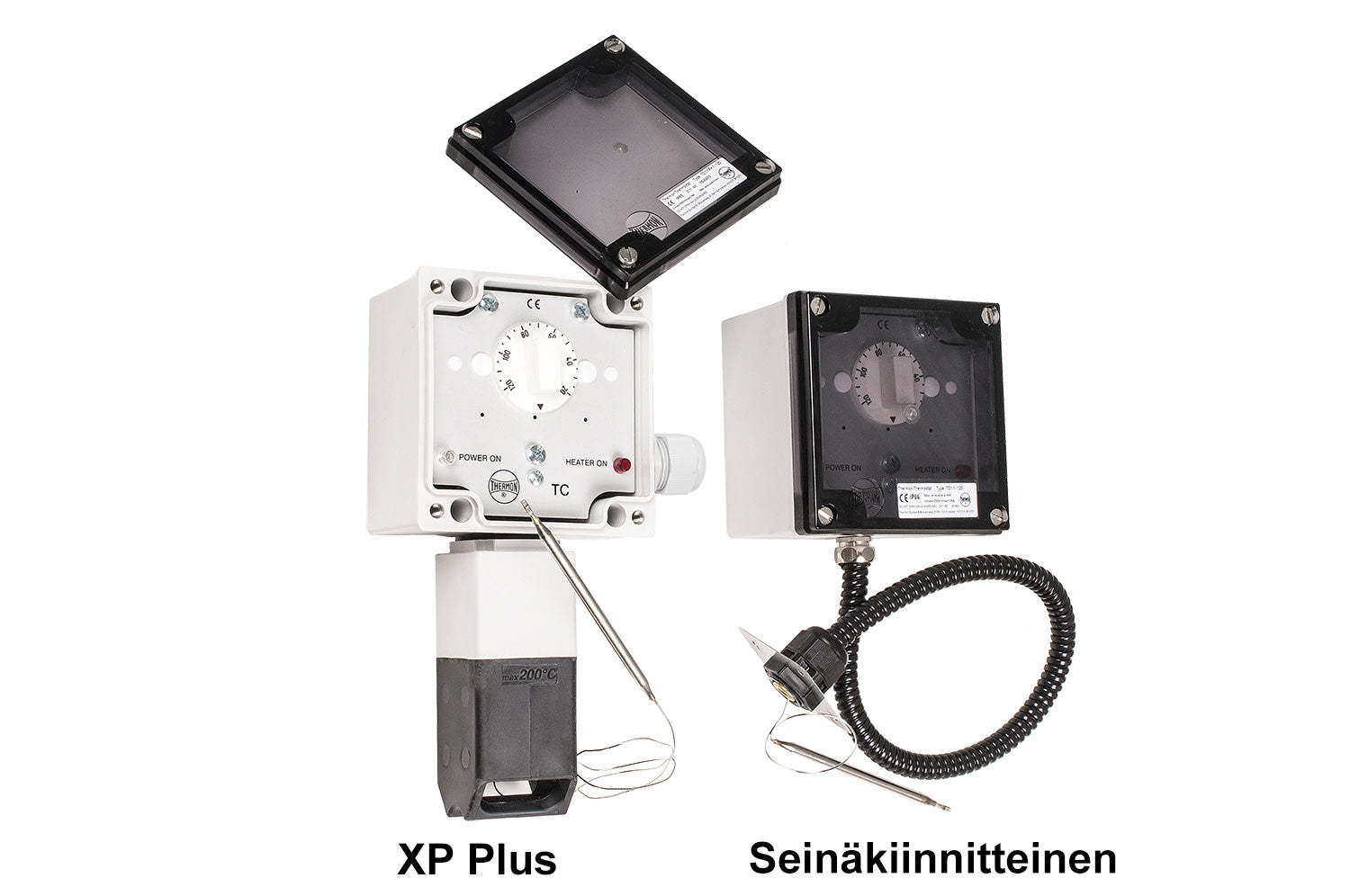

  • Asennus: TC1 seinäkiinnitys tai taustalevyyn, TC1/XP Plus putkijalalla (3)
  • Sallittu ympäristön lämpötila-alue: -30...+55 °C
  • Antureiden pituus: 1 m
  • Anturin mittapään materiaali ja mitat: Ruostumaton teräs, 6 x 140 mm (TC1-1-300 WP = 4 x 165 mm)
  • Paino: 1,5 kg

2) Liitäntäterminaali sisältää 4 kpl liitäntää, eli N+L kuormalle ja syötölle, sekä yhden liitännän suojamaadoitukselle (4 mm2).
3) TC1-1-300 mallia ei ole saatavilla putkijalallisella kiinnityksellä (XP)

  • Kytkentäreleen suurin kuorma: Sallittu ympäristön lämpötila-alue: -30°C...+55°C
    • 230 Vac..........16 A
    • 400 Vac..........10 A
  • **Liitännät:**2
  • **Valittavissa olevat säätöalueet:**4
    • ​TC1-1-60..........-15°C...+60°C
    • TC1-1-120..........20°C...120°C
    • TC1-1-300..........50°C...300°C
  • Suurin differentiaali / tarkkuus:
    • TC1-1-60..........+/-4°C
    • TC1-1-120.........+/-4°C
    • TC1-1-300.........+/-10°C
  • Suurin sallittu anturiin kohdistuva lämpötila:
    • TC1-1-60..........150°C
    • TC1-1-120..........145°C
    • TC1-1-300..........320°C
  • Anturin mitat / materiaali / kapillaarin pituus: Paino: 1,5 kg
    • TC1-1-60.........6 x 140 mm / Ruostumaton teräs / 1 m
    • TC1-1-120..........6 x 140 mm / Ruostumaton teräs / 1 m
    • TC1-1-300..........4 x 165 mm / Ruostumaton teräs / 1 m

Kytkentä:

Sähkönumero Tyyppi Säätöalue Säätötarkkuus Putken max lämpötila Anturin pituus Suojausluokka Mitat (mm)
26 300 21 TC1-1-60 -15... +60 °C 4 °C +150 °C 1,0 m IP65 126 x126 x 95
26 300 22 TC1-1-120 +20... +120 °C 4 °C +145 °C 1,0 m IP65 126 x126 x 95
26 300 23 TC1-1-300 +50... +300 °C 10 °C +320 °C 1,0 m IP65 126 x126 x 95
26 300 24 TC1-1-60 XP -15... +60 °C 4 °C +150 °C 1,0 m IP65 126 x126 x 95
26 300 25 TC1-1-120 XP +20... +120 °C 4 °C +145 °C 1,0 m IP65 126 x126 x 95
