Thermon BSX itsesäätyvä lämpökaapeli
Thermon BSX itsesäätyvä lämpökaapeli
Thermon BSX Itsesäätyvä kaapeli putkien, tankkien ja säiliöiden sulanapitoon ja lämmitykseen. BSX kaapelit on hyväksytty käytettäviksi sekä luokitelluissa että luokittelemattomissa, mahdollisesti räjähdysvaarallisissa tiloissa. ATEX ja IEC Ex-direktiivien mukaisesti. FOJ-mallissa on ulkovaippa Fluoropolymeeriä ja OJ-mallissa Polyolefiinia. Lisäksi kaapelilla on mm. Lloyd's Register ja DNV-hyväksynnät.
Tekniset tiedot
Tekniset tiedot

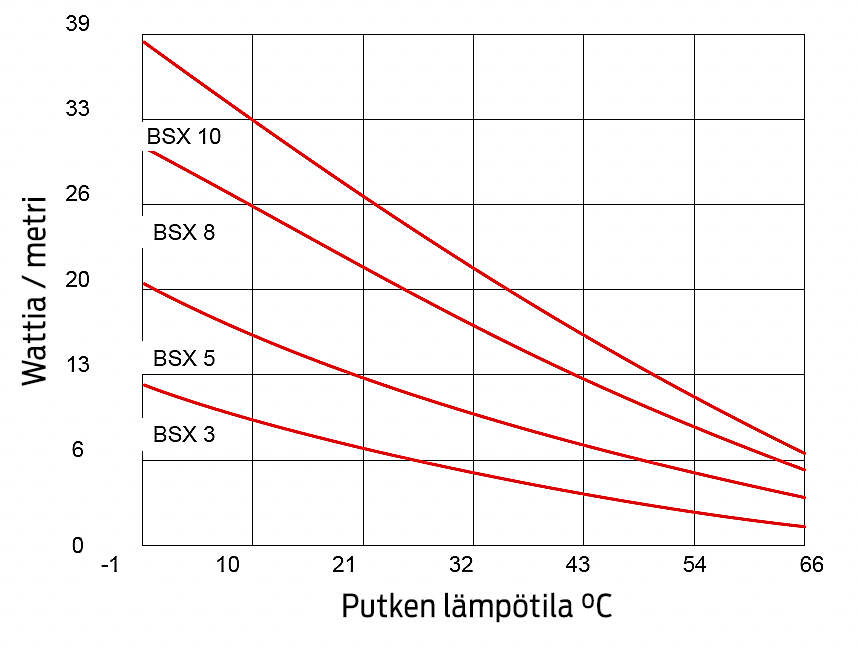

- Saatavilla olevat tehovaihtoehdot: 10, 16, 26 tai 33 W/m (@ +10°C)
- Käyttöjännite: 110-120 tai 208-277 VAC
- Suurin lämpötilankesto jännitteettömänä: 85 °C
- Alin asennuslämpötila: -51 °C
- Pienin taivutussäde: (10 mm @ -15 °C), (32 mm @ -60°C)

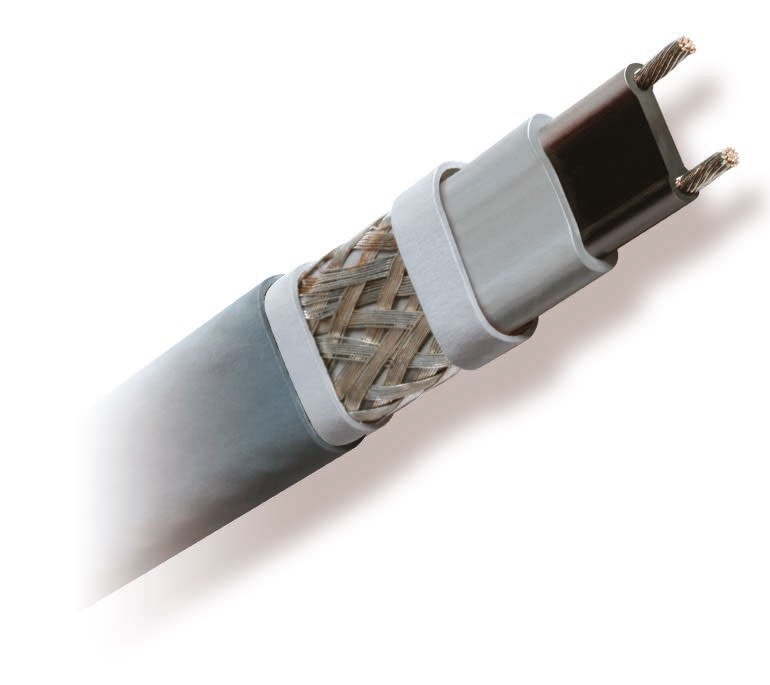

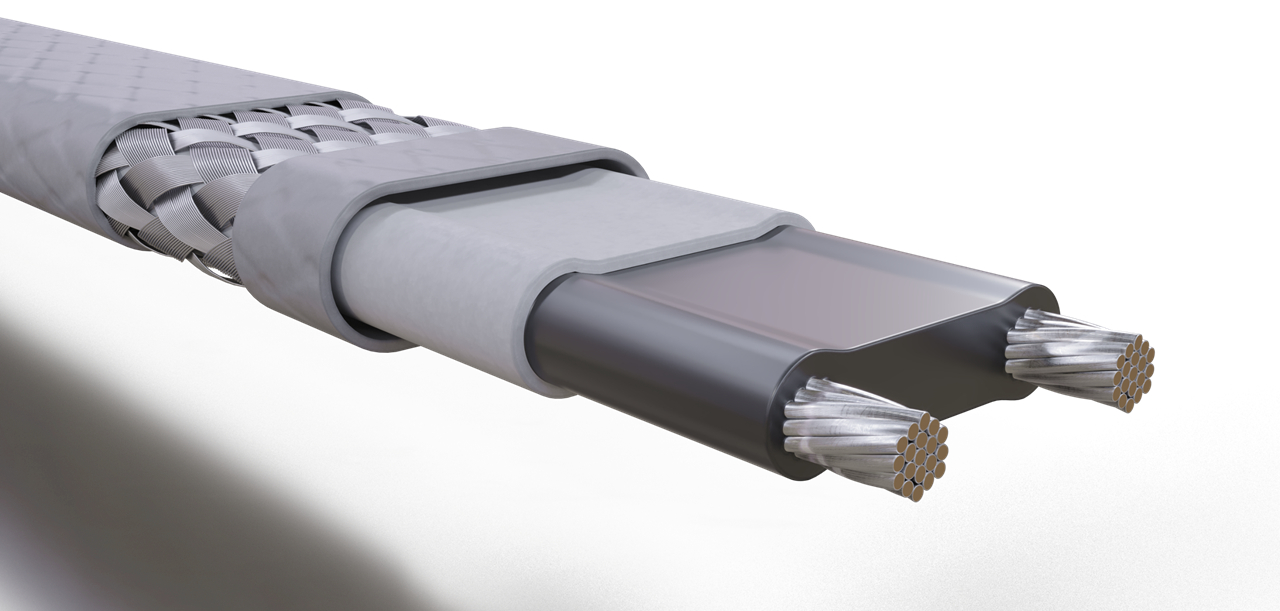

- T-luokitus: T6 85 °C 3-2, 5-5, 8-2 ja T5 100 °C 10-2 Rakenne:
- Johtimet: Nikkelöity kupari (16 AWG)
- Lämpöelementti: Puolijohdematriisi
- Välieriste: Ristikkäin laminoitu eriste
- Suojaus: Tinattu kuparipunos
- Ulkovaippa: Polyolefiini (OJ) tai korroosion kestävä Fluoropolymeeri (FOJ)
Hyväksynnät:
FM Approvals Ordinary Locations Hazardous (Classified) Locations
Class I, Division 2, Groups B, C and D Class II, Division 2, Groups F and G Class III, Divisions 1 and 2
Class I, Zones 1 and 2, AEx e II
Underwriters Laboratories Inc. Ordinary Locations Hazardous (Classified) Locations
Class I, Division 2, Groups A, B, C and D Class II, Division 2, Groups F and G Class III, Divisions 1 and 2
Lämmityspiirien pituudet: 230 VAC:n nimellisjännite, h idas johdonsuojakytkin (C-käyrä).
Kaapelityyppi | Käynnistyslämpötila °C | 16APituus (m) | 25APituus (m) | 32APituus (m) |
---|---|---|---|---|
BSX 3-2 | +10 0 -20 | 191 191 156 | 220 220 220 | 220 220 220 |
BSX 5-2 | +10 0 -20 | 117 117 98 | 176 176 153 | 176 176 176 |
BSX 8-2 | +10 0 -20 | 93 93 74 | 146 146 122 | 147 147 147 |
BSX 10-2 | +10 0 -20 | 77 71 55 | 120 117 92 | 132 132 111 |
