Thermon Genesis etähallittava väyläpohjainen ohjausjärjestelmä
Thermon Genesis etähallittava väyläpohjainen ohjausjärjestelmä
Thermon Genesis tarjoaa täyden ohjaustoiminnan sekä valvonnan saattolämmitys- ja sulanapitojärjestelmille.
- Säästää sähköä
- Pidentää kaapeleiden elinikää
- Tehostaa toimintaa
- Parantaa luotettavuutta

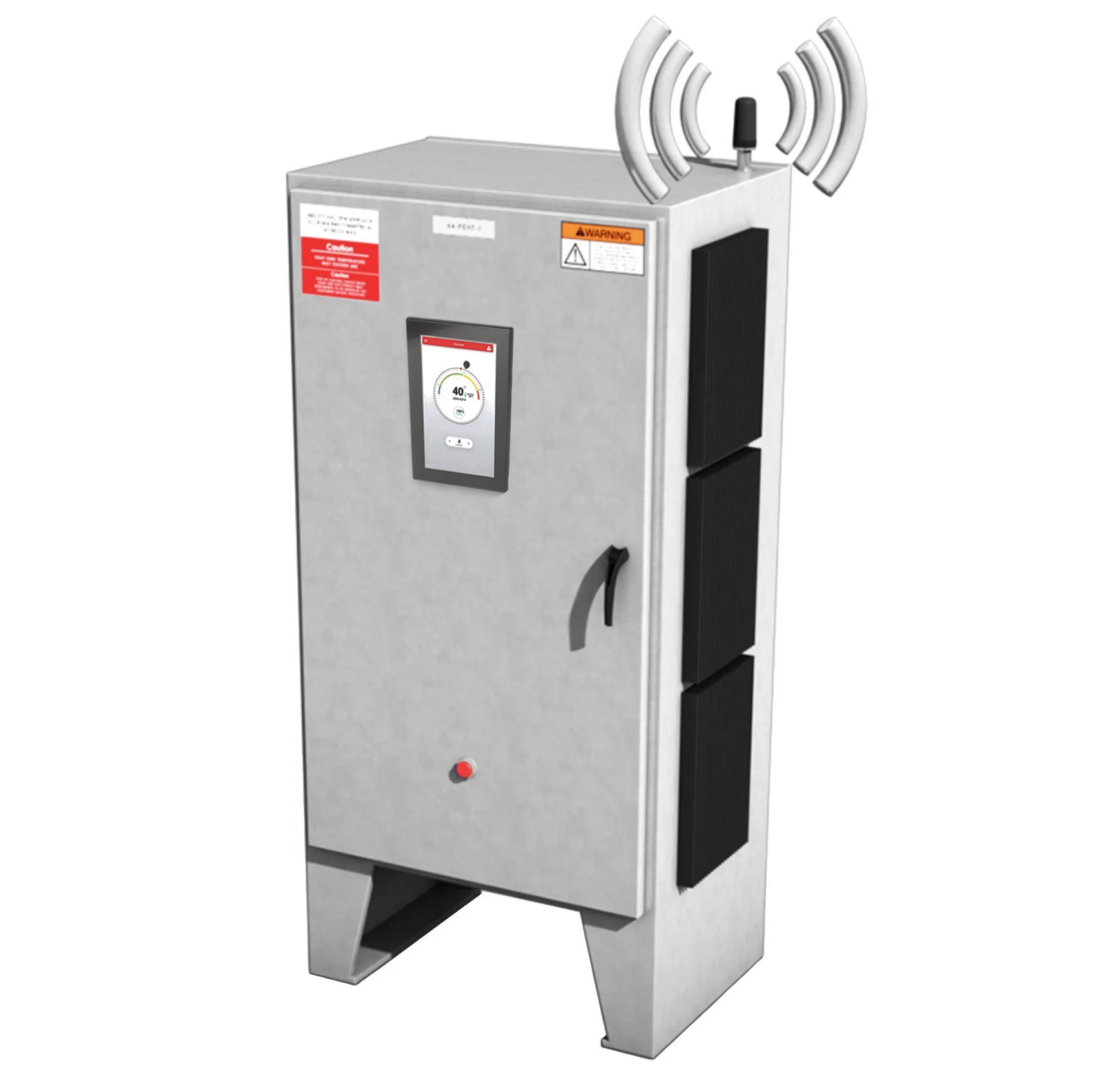

Alhaisilla asennuskustannuksilla ja maksimaalisella joustavuudella Genesis yhdistää kaikkien lämmityspiirien ohjauksen sekä valvonnan langattoman mesh-tiedonsiirron kautta valvomoon.
Lämmityspiirien toimintahistoria sekä mahdolliset häiriötilanteiden taptahtumat tallennetaan järjestelmään ja nämä kaikki ovat nähtävissä helppokäyttöisen selainpohjaisen käyttöliittymän kautta. Graafinen käyttöliittymä on käytettävissä miltä tahansa tietokoneelta tai tabletilta.
Järjestelmä seuraa lämmityspiirikohtaisesti maavuotoja sekä virrankulutusta kytkentäpaneeleiden virtamuuntimilla. Lämmityspiireille voidaan tehdä pehmeä sekä myös portaittainen käynnistys.
Kaikki säädettävät asetusarvot, lämpötilamittaukset ja hälytykset ovat lämmityspiirikohtaisia. Lämmityspiirit voidaan nimetä erikseen (48 merkkiä) ja niihin voidaan lisätä jopa 20 kpl erikseen nimettyä lämpötila-anturia.
Järjestelmässä ylläpidetään 6kk:n tapahtumahistoriaa ja myös kohteen prosessikaaviot (png) on myös nähtävissä suoraan näytöltä. Kytkentäpaneeleissa voidaan valita joko mekaaniset tai puolijohdereleet (1/2-napaiset). Järjestelmässä voi olla jopa 72 kpl lämmityspiirejä.
Tekniset tiedot
Tekniset tiedot

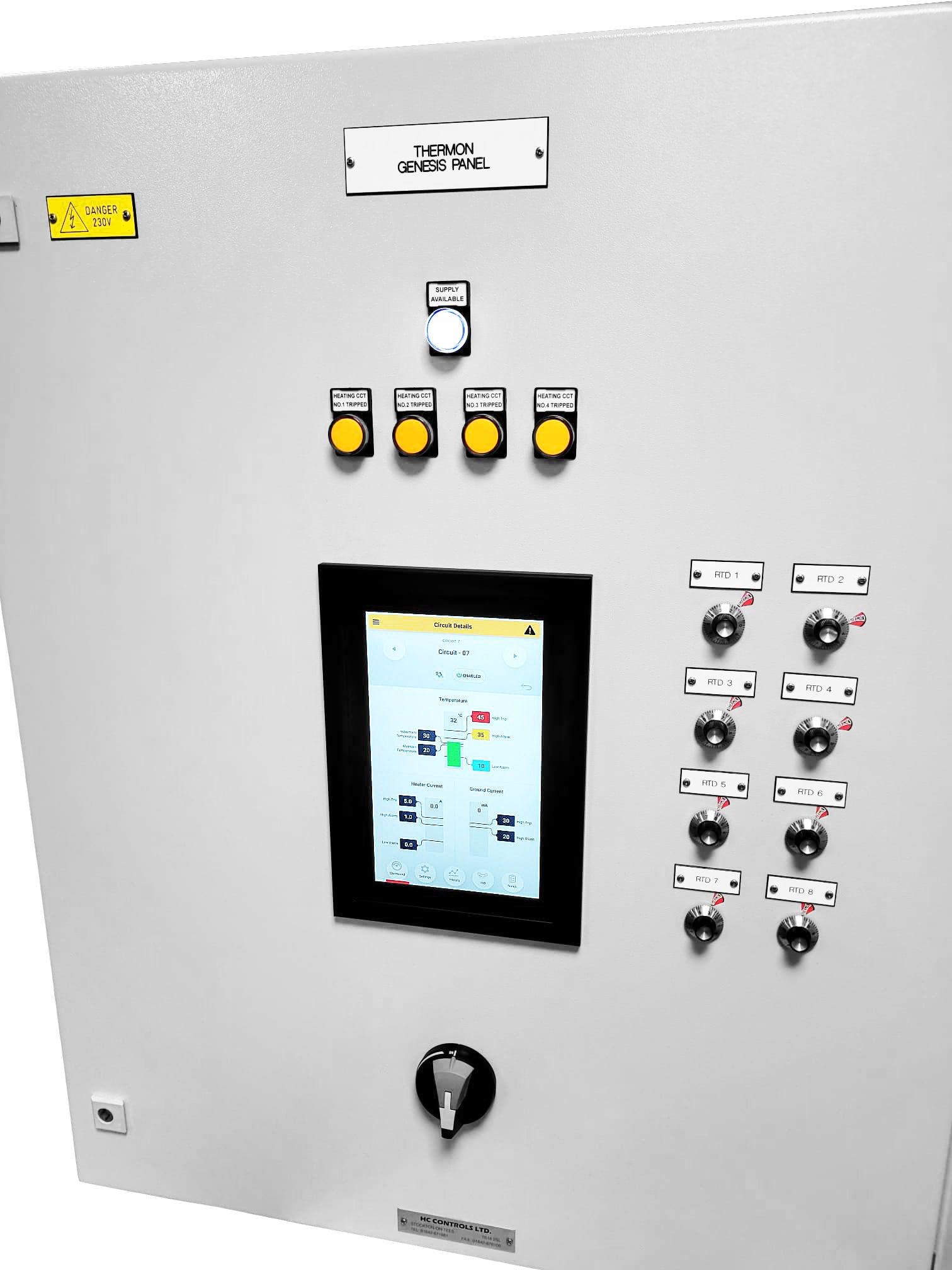

HMI (Human Machine Interface)
- HMI Genesis-järjestelmän käyttöpaneeli
- Kapasitiivinen kosketusnäyttö led-taustavalolla
- Antaa käyttäjälle pääsyn järjestelmän asetuksiin sekä seurantaan
- Toimintahistoria 6kk:n ajalta, hälytykset, piirikaaviot png-mudossa
- Yhteensopivuus Genesis Network ja DCS-järjestelmien kanssa
- Ethernet kommunikaatio

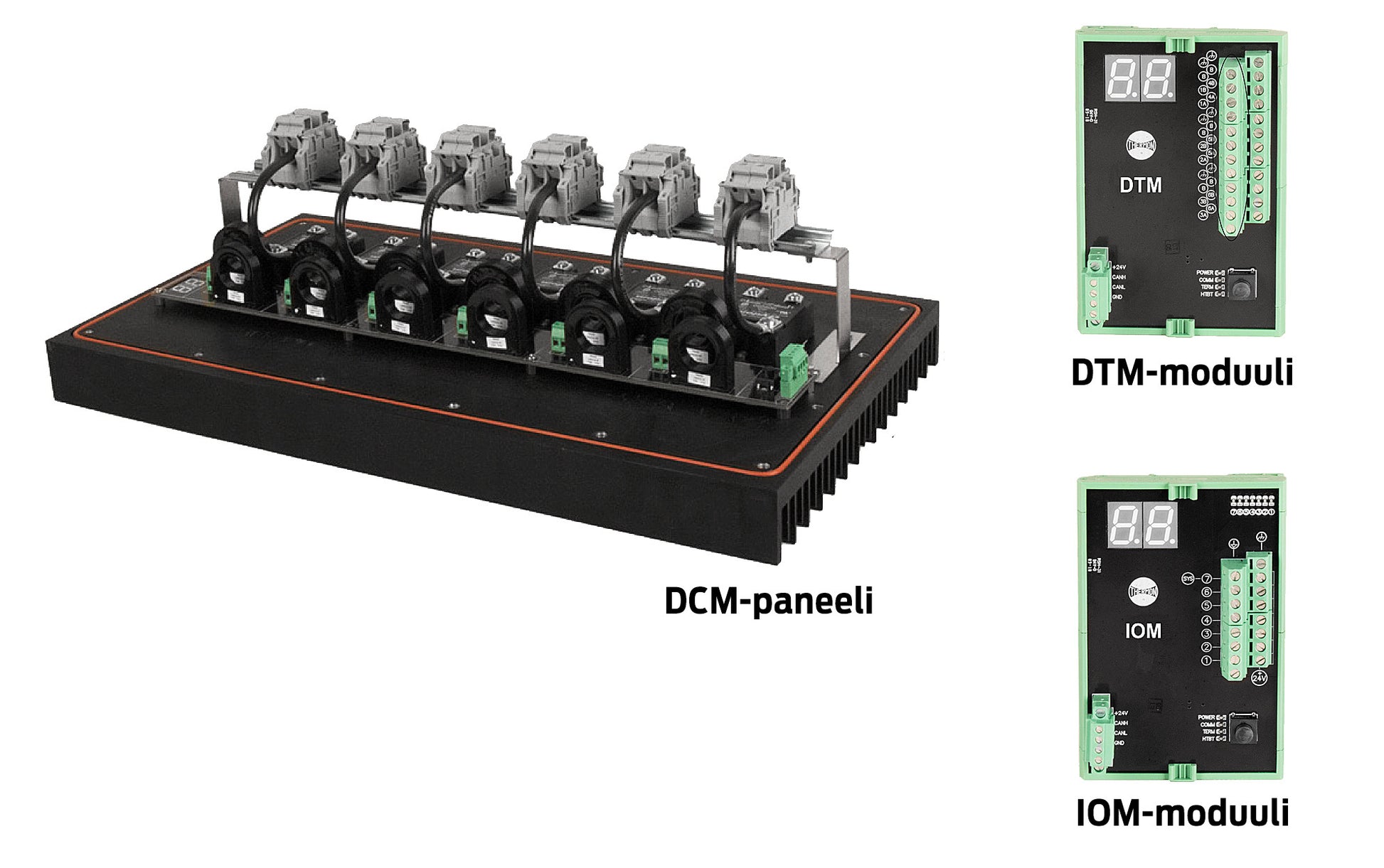

DCM (Kytkentäyksikkö)
- DCM Kytkentäyksikkö releillä ja virtamuuntimilla
- 1 / 2 -napaiset releet (mekaaniset tai puolijohde)
- Virtakuorma jopa 180 A
- Virtamuuntimilla voidaan mitata piirikohtaisesti maavuotoja sekä lämmityspiirien kulutusvirtoja
- Kaapeleiden liitäntäterminaalit 0,5 - 10 mm2
DTM (lämmitysantureiden jakomoduuli)
- Sisääntulot: 6 x RTD lämpöanturi
- Yhdistää kentällä RTD-anturit DCM kytkentäyksikköön CANBus-väylällä
- Kaikki anturit voidaan osoittaa mihin tahansa lämmityspiiriin
- CANBus kommunikaatio
- Näytössä anturi/lämmityspiiri -kanava
- Asennus DIN-kiskoon
IOM (input / output moduuli)
- 6 erillistä sisääntulo- / ulostulokanavaa
- Voidaan välittää toimintakäskyja tai hälytyksiä
- CANBus kommunikaatio
- Näytössä anturi/lämmityspiiri -kanava
- Asennus DIN-kiskoon
Thermon Genesis Network
Järjestelmä koostuu valvomopalvelimesta, yhdyskäytävästä sekä joukosta kentällä olevista solmu/silta -kohdista jotka muodostaa langattoman mesh-verkon. Langattoman kommunikoinnin lisäksi voidaan käyttää myös langallista mesh-verkkoa. Genesis Network -järjestelmä yhdistää kaikki moduulit sekä muut komponentit yhteen.
- Thermon Genesis Bridge on solmu langattomaan verkkoviestintään
- Thermon Genesis Gateway on yhteyspiste valvomoon sekä sieltä poispäin
- Thermon Genesis Server on valvonta, data ja analytiikkaohjelmisto
- Thermon Genesis Controller systems kommunikoi Ethernetin kautta kohteen DCS-automaatiojärjestelmän kanssa
- Käyttöjännite: 100-240 VAC 50/60 Hz
- Suojausluokka: IP 66 4X
- Lämmityspiirit: Max 72 kpl ja lämpökaapelit 100-600 VAC
- Lämpöanturit: RTD Pt100, 3-johdin (Max 20 kpl / Piiri)
- Näyttö: TFT-näyttöpaneeli 188x281 mm (kapasitiivinen) voidaan käyttää hansikkailla
- Kommunikaatio: Ethernet (RJ45)
