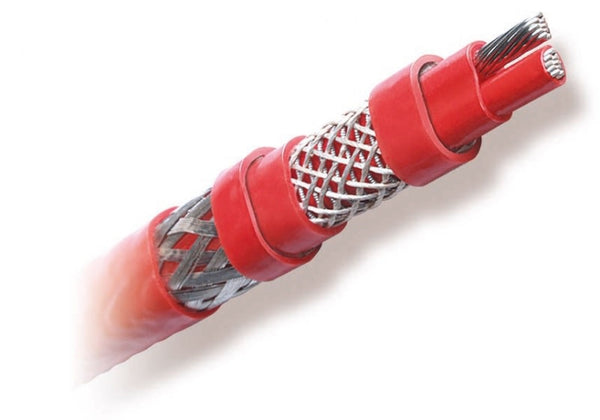

Thermon HPT tehoa rajoittava lämpökaapeli

Thermon HPT tehoa rajoittava lämpökaapeli

Thermon HPT tehoa rajoittava lämmityskaapeli. Sulanapito, saattolämmitys ja lämpötilan ylläpito jopa 210 °C:ssa (nimellistehon mukaan). Max lämpötilan kestoisuus 260C. Nimellisteho 16, 33, 49, 66 W/m +10 °C lämpötilassa. Nimellisjännite 230 Vac. Käytetään pääasiassa prosessilämpötilan ylläpitoon. Etuna on suuri lämmitysteho korkeissa lämpötiloissa.

Sähkönumero Tuotenimi Hinta M Tilaa
0432222 Thermon tehoa rajoittava HPT 5-2-OJ 15W/m @10C Kirjaudu nähdäksesi hinnat
0432223 Thermon tehoa rajoittava HPT 10-2-OJ 30W/m @10C Kirjaudu nähdäksesi hinnat
0432224 Thermon tehoa rajoittava HPT 15-2-OJ 45W/m @10C Kirjaudu nähdäksesi hinnat
0432225 Thermon tehoa rajoittava HPT 20-2-OJ 60W/m @10C Kirjaudu nähdäksesi hinnat

Tekniset tiedot

  • Käyttöjännite: 230 VAC (Saatavilla myös 120 VAC)

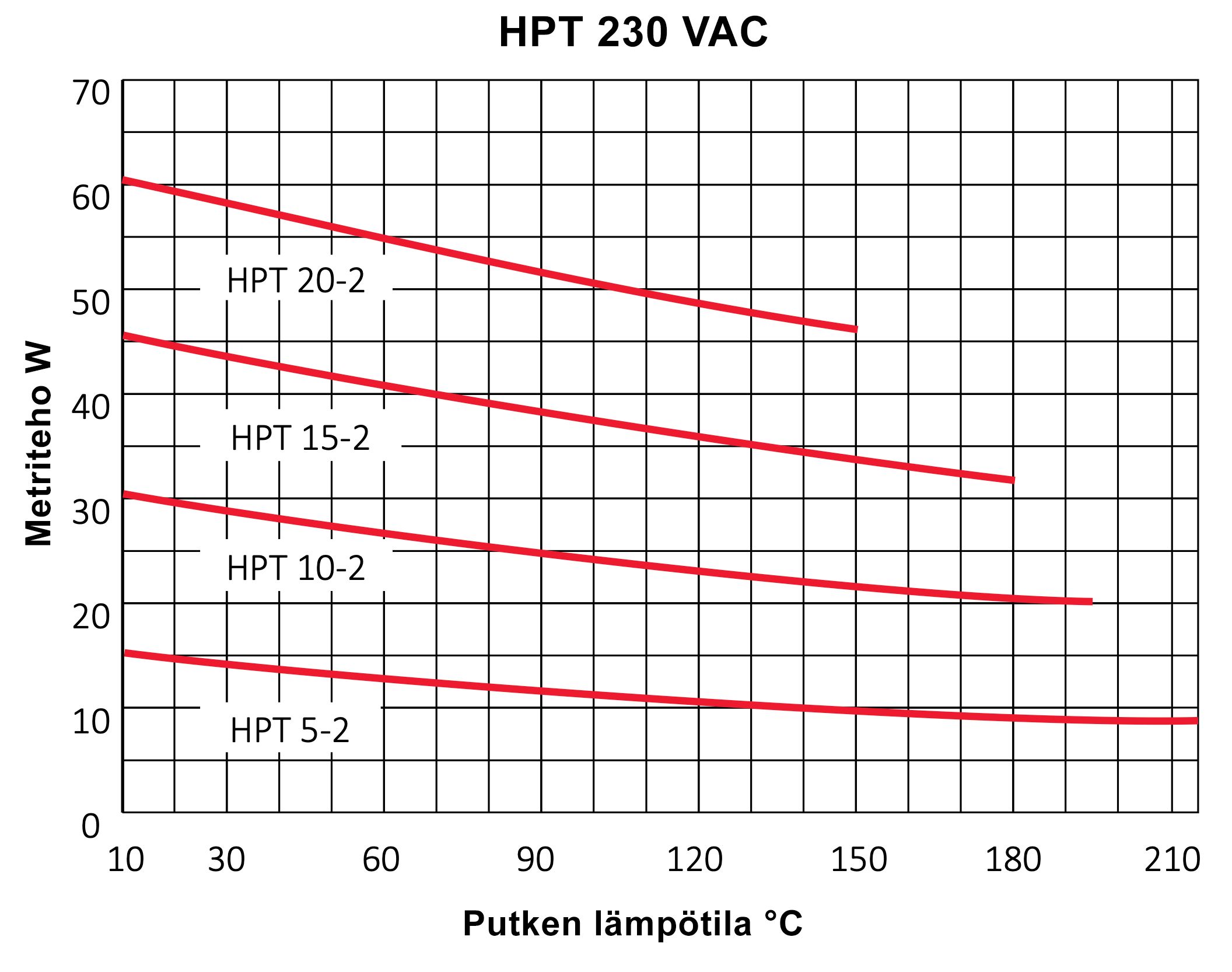

  • Tehovaihtoehdot: 15, 30, 46 ja 61 W/m @ 10°C
  • Alin asennuslämpötila: -60 °C
  • Pienin taivutussäde: -15 °C 10mm / -60 °C 32mm

Max toimintalämpötilat:

HPT 5 = 215 °CHPT 10 = 195 °CHPT 15 = 180 °CHPT 20 = 150 °C

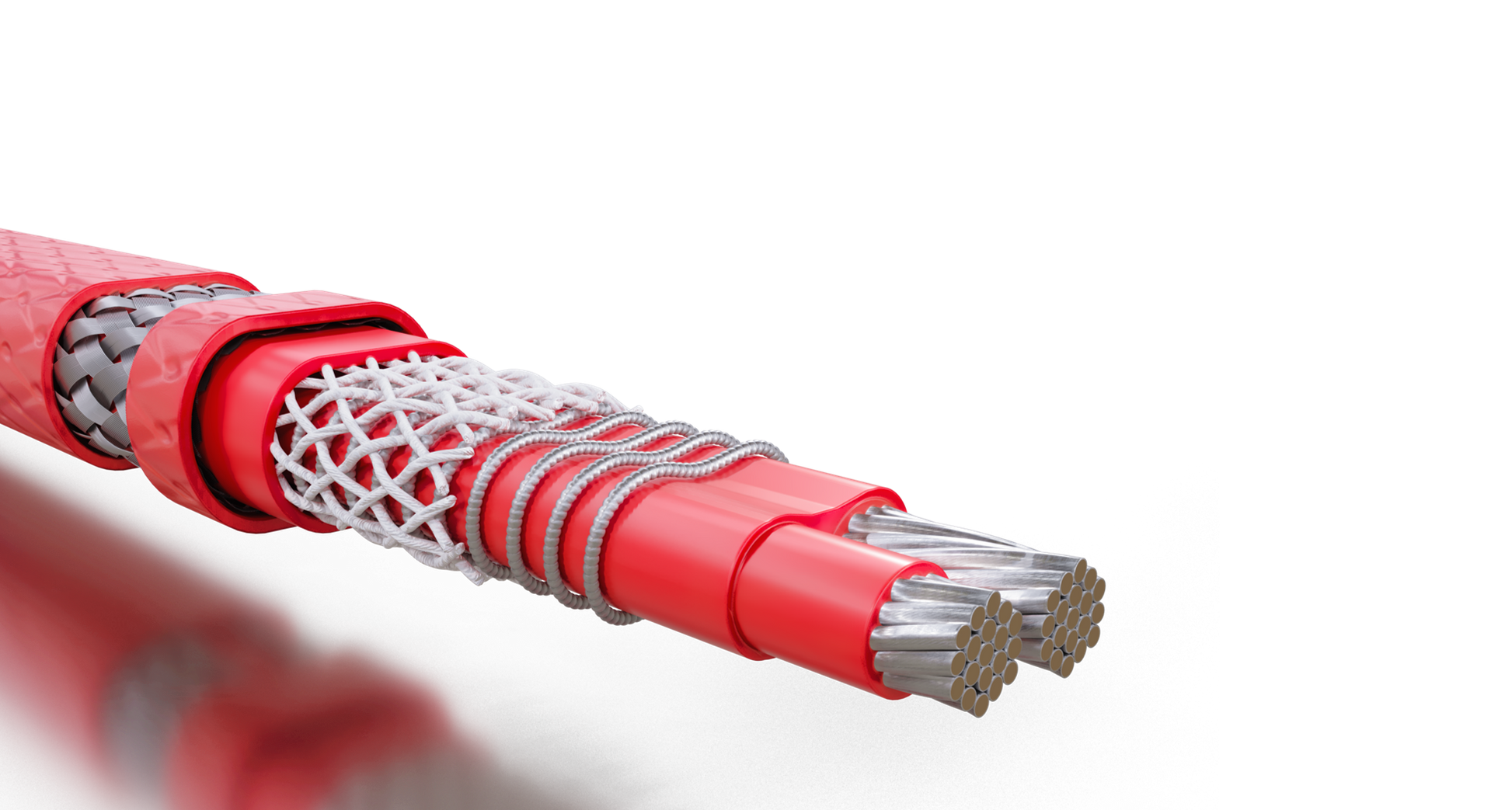

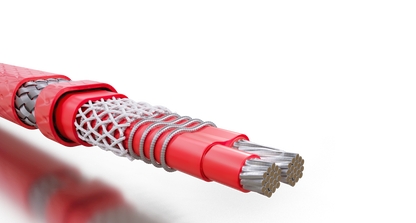

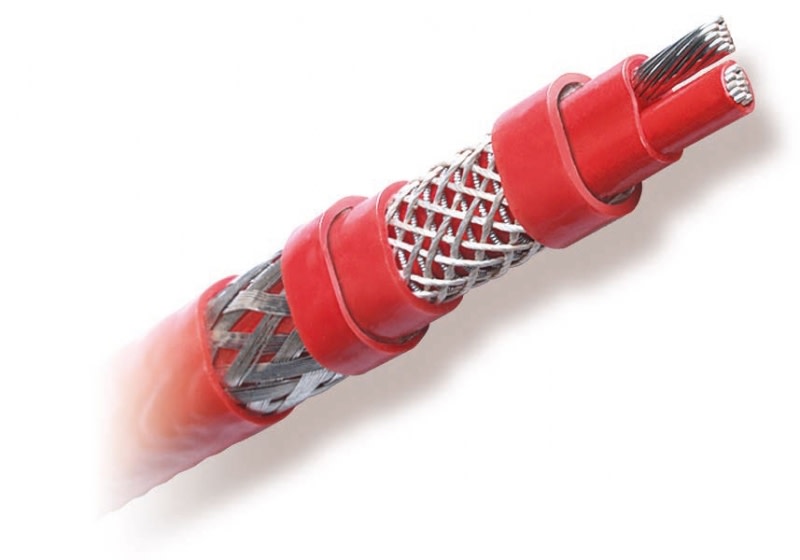

Rakenne:

  • Ulkovaippa: Fluoropolymeeri
  • Suojapunos: Nikkelipäällystetty suojapunos
  • Eriste: Fluoropolymeerinen ristisilloitettu eriste
  • Suojapunos: Lasikuituinen suojapunosverkko
  • Elementti: PTC-kierukkavastuksella varustettu seoslämmityselementti
  • Kierrekuitu: Komposiitti/metalliseos
  • Johtimet: Nikkelipäällystetyt kuparijohtimet 3,3 mm2

Hyväksynnät:

II 2 G Ex 60079-30-1 IIC T6...T2 Gb
II 2 D Ex 60079-30-1 IIIC T85 °C...T300 °C Db DEKRA 16ATEX0093

International Electrotechnical Commission
IEC Certification System for Explosive Atmospheres IECEx DEK 16.0046

FM Approvals
Ordinary and Hazardous (Classified) Locations

Underwriters Laboratories Inc. Hazardous (Classified) Locations

Lämmityspiirien pituudet: 230 VAC:n nimellisjännite, h idas johdonsuojakytkin (C-käyrä).

Kaapelityyppi Käynnistyslämpötila °C 16APituus (m) 25APituus (m) 32APituus (m)
HPT 5 +10 0 -20 167 167 167 271 271 271 - - -
HPT 10 +10 0 -20 85 85 85 136 136 136 180 180 180
HPT 15 +10 0 -20 57 57 57 92 92 92 120 120 120
HPT 20 +10 0 -20 44 44 44 70 70 67 91 90 86
