Thermon HTSX 400V itsesäätyvä lämpökaapeli

Thermon HTSX 400V itsesäätyvä lämpökaapeli

Thermon HTSX Itsesäätyvä kaapeli putkien, tankkien ja säiliöiden sulanapitoon ja lämmitykseen teollisuuslaitoksissa. Erityisesti teollisuuden korkean lämpötilan saattolämmityssovelluksiin, joissa kaapelilta vaaditaan höyrypuhalluksenkestoisuutta.

HTSX kaapelit on hyväksytty käytettäviksi sekä luokitelluissa, että luokittelemattomissa mahdollisesti räjähdysvaarallisissa tiloissa, ATEX ja IEC Ex-direktiivien mukaisesti. Lisäksi kaapelilla on mm. Lloyd's Register ja DNV-hyväksynnät.

Saatavilla myös 230V versio

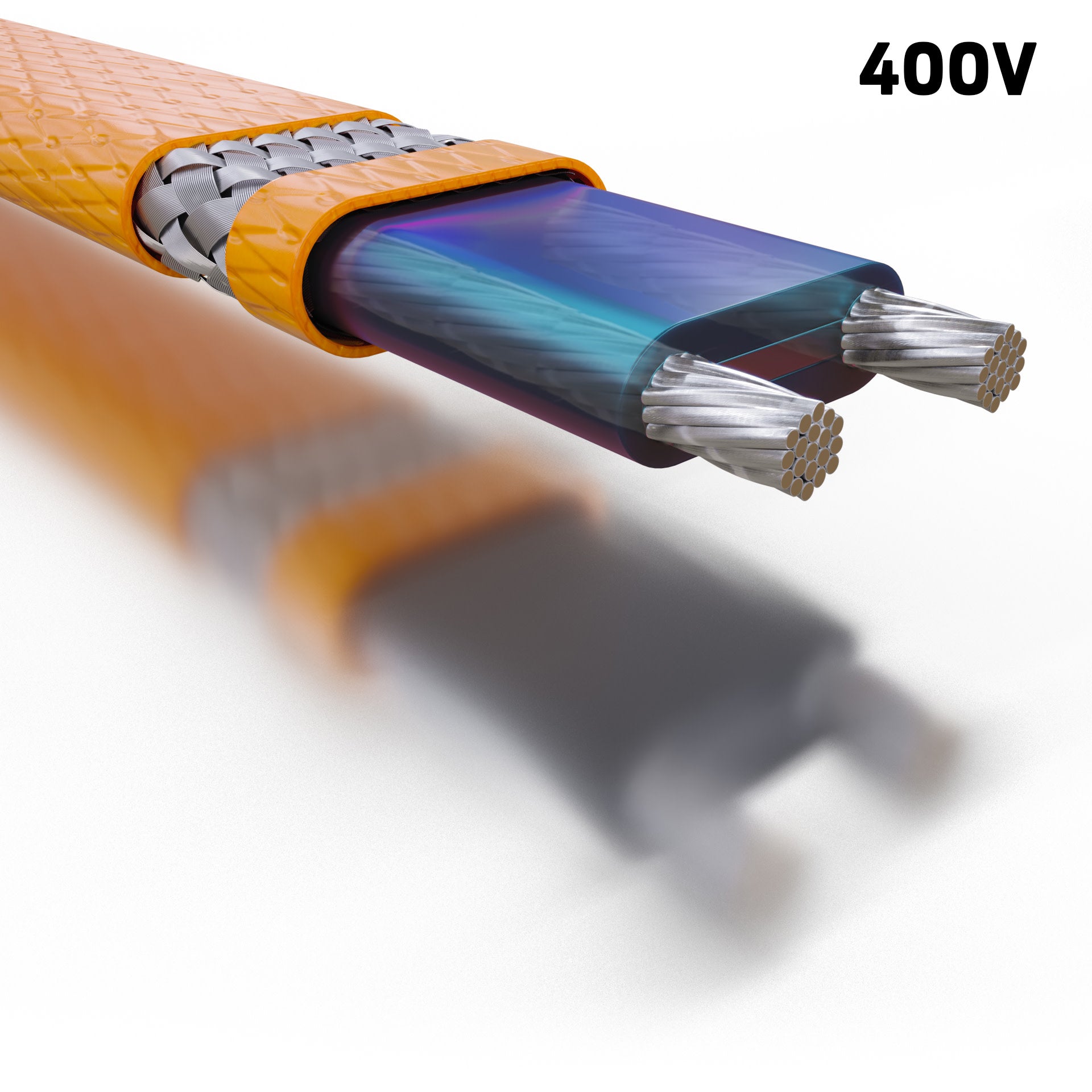

Rakenne:

ce 194 iec iecex 192 terminator hyvaksynnat dnv loyds
Thermon ja PST Image
Sähkönumero Tuotenimi Hinta M Tilaa
0432261 Thermon itsesäätyvä 400V HTSX 10-4 24W/m@10C Kirjaudu nähdäksesi hinnat
0432262 Thermon itsesäätyvä 400V HTSX 15-4 40W/m@10C Kirjaudu nähdäksesi hinnat
0432263 Thermon itsesäätyvä 400V HTSX 20-4 57W/m@10C Kirjaudu nähdäksesi hinnat

Tekniset tiedot

  • Nimellisjännite: 400 VAC
  • Rakenne: Fluoropolymeerivaippa (FOJ), tinattu kuparisuojapunos, fluoropolymeerinen puolijohdematriisi, nikkelöity kuparijohdin 1,3mm2
  • Max. käyttölämpötila: 150°C
  • Max. lämpötila jännitteettömänä: 204 °C (hetkellinen 250 °C)
  • Min. asennuslämpötila: -60 °C
  • Ulkomitat: 5,2 x 11,2 mm
  • Min. taivutussäde: -15 °C ... 10 mm / -60 °C ... 32 mm
  • T-luokitus T3 200 °C = 10-4 ja 15-4, T2C 230 °C = 20-4

Hyväksynnät:

Certificate FM12 ATEX 0014X in accordance with the EU ATEX Directive 94/9/EC International Electrotechnical Commission IEC Certification Scheme for Explosive Atmospheres FMG 12.0004X

HTSX-kaapelilla on myös seuraavat luokiteltujen tilojen hyväksynnät: • DNVLloyd’sTIISCCE/CSIRTRCU

Lämmityspiirien pituudet: 40 0 VAC:n nimellisjännite, hidas johdonsuojakytkin (C-käyrä).

Kaapelityyppi Teho +10 °C (W/m) Käynnistyslämpötila °C 16A (m) 25A (m) 32A (m)
HTSX 10-4 24 -20 130 204 204
HTSX 15-4 40 -20 70 115 150
HTSX 20-4 57 -20 58 94 123
