Thermon HTSX itsesäätyvä lämpökaapeli
Thermon HTSX itsesäätyvä lämpökaapeli

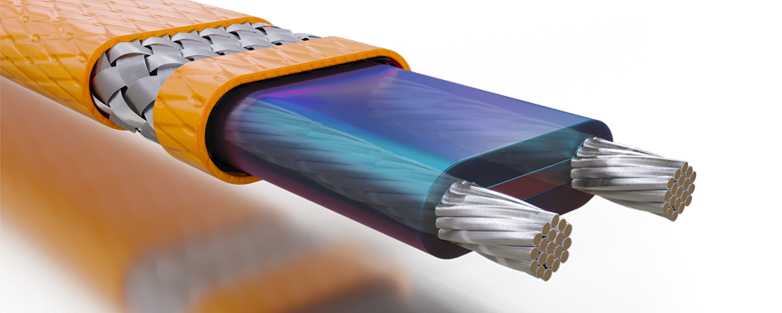

Thermon HTSX Itsesäätyvä kaapeli putkien, tankkien ja säiliöiden sulanapitoon sekä lämmitykseen teollisuuslaitoksissa. Erityisesti teollisuuden korkean lämpötilan saattolämmityssovelluksiin, joissa kaapelilta vaaditaan höyrypuhalluksenkestoisuutta.
HTSX kaapelit on hyväksytty käytettäviksi sekä luokitelluissa, että luokittelemattomissa mahdollisesti räjähdysvaarallisissa tiloissa, ATEX ja IEC Ex-direktiivien mukaisesti. Lisäksi kaapelilla on mm. Lloyd's Register ja DNV-hyväksynnät.

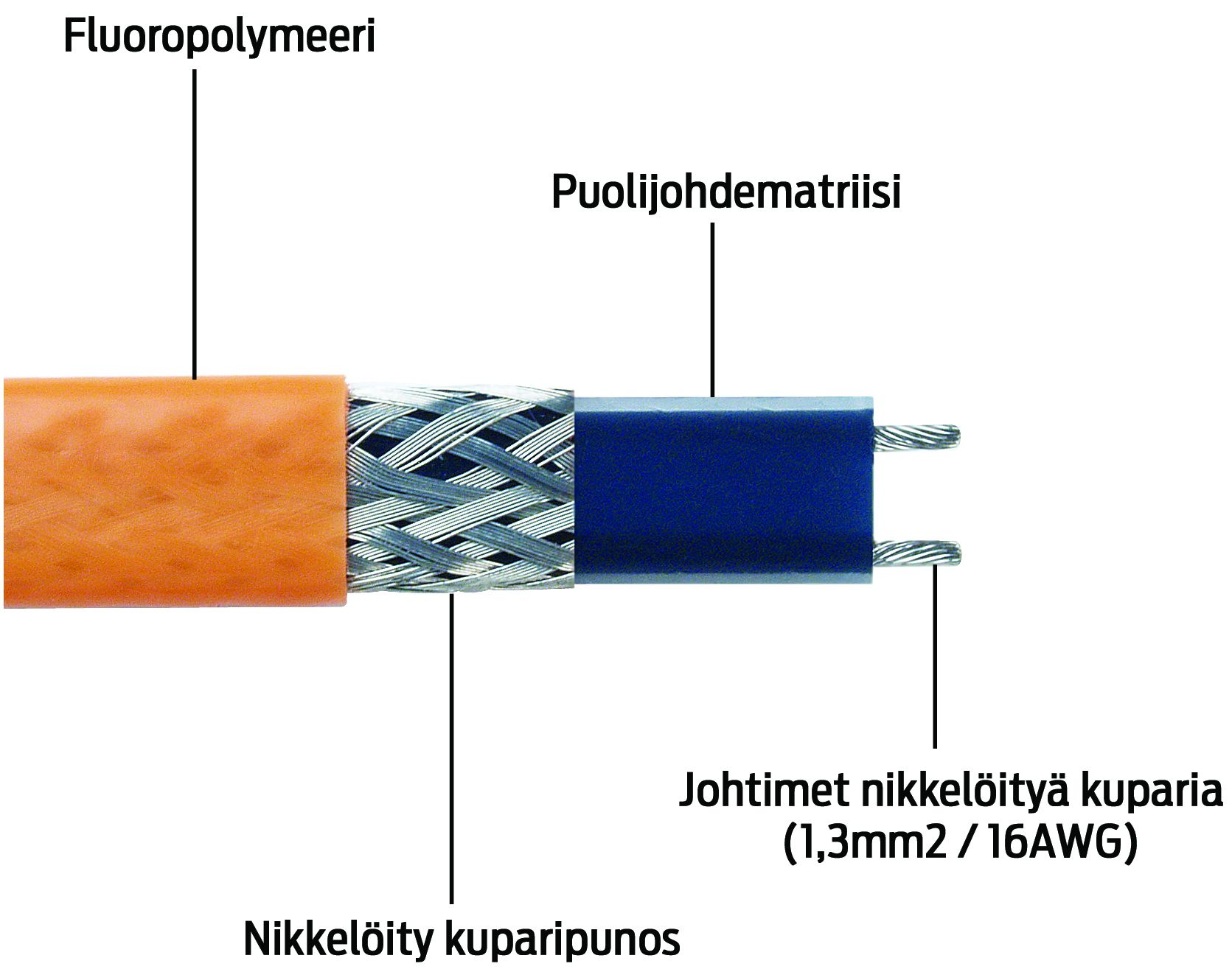

Rakenne:
Tekniset tiedot
Tekniset tiedot
- Nimellisjännite: 230 VAC
- Rakenne: Fluoropolymeerivaippa (FOJ), tinattu kuparisuojapunos, fluoropolymeerinen dielektrinen eriste sekä puolijohdematriisi ja 1,3mm2 nikkelöidyt johtimet
- Max. käyttölämpötila: 150°C
- Max. lämpötila jännitteettömänä: 204 °C (hetkellinen 250 °C)
- Min. asennuslämpötila: -60 °C
- Ulkomitat: 5,2 x 11,2 mm
- Min. taivutussäde: -15 °C ... 10 mm / -60 °C ... 32 mm
- T-luokitus: T3 200 °C 3-2, 6-2, 9-2, 12-2, 15-2 ja T2C 230 °C 20-2
Hyväksynnät:
Certificate FM12 ATEX 0014X in accordance with the EU ATEX Directive 94/9/EC International Electrotechnical Commission IEC Certification Scheme for Explosive Atmospheres FMG 12.0004X HTSX-kaapelilla on myös seuraavat luokiteltujen tilojen hyväksynnät: • DNV • Lloyd’s • TIIS • CCE/CSIR • TRCU
Lämmityspiirien pituudet: 230 VAC:n nimellisjännite, h idas johdonsuojakytkin (C-käyrä).

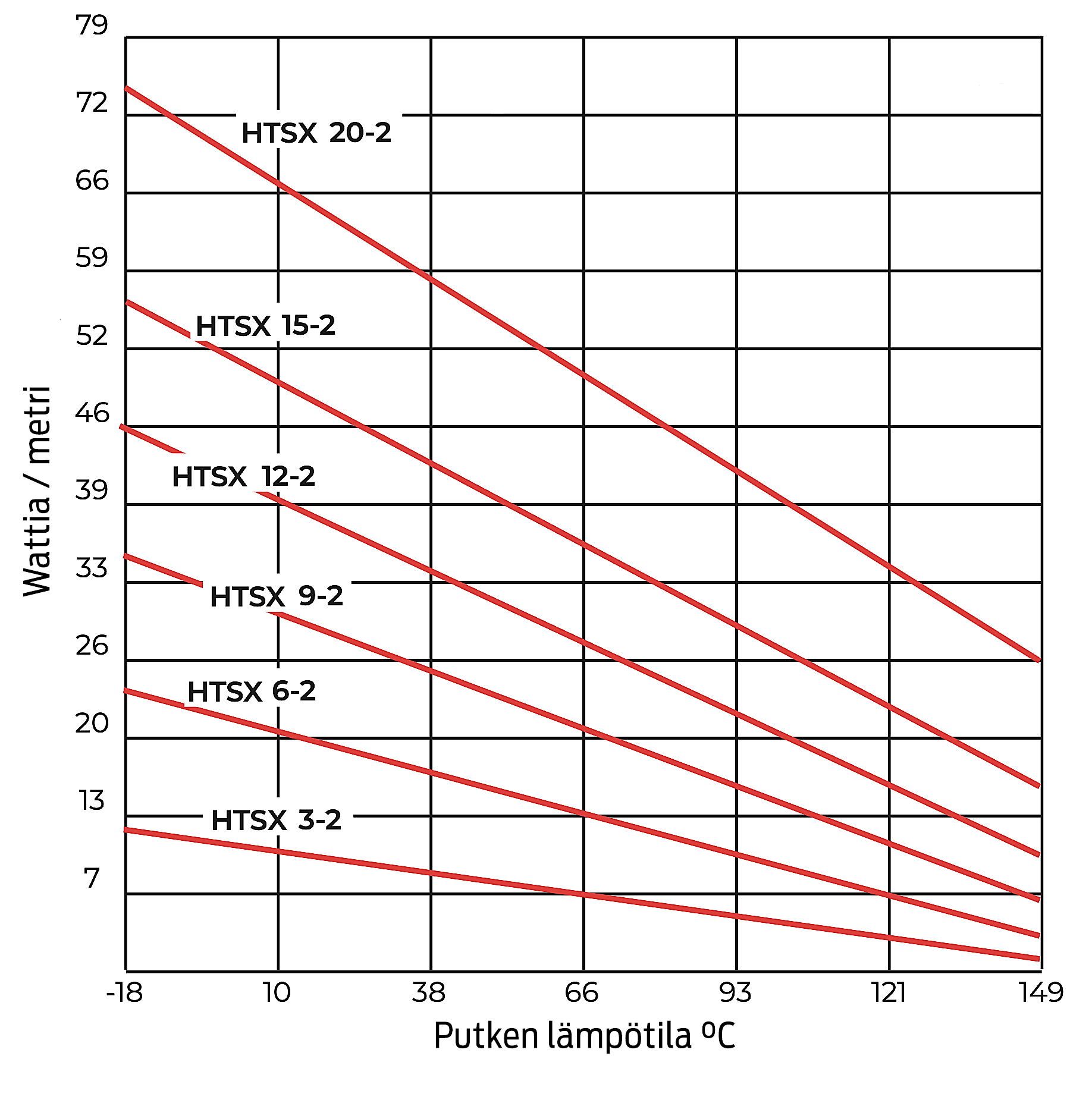

| Kaapelityyppi | Teho +10 °C (W/m) | Käynnistyslämpötilassa °C | 16APituus (m) | 25APituus (m) | 32APituus (m) |
|---|---|---|---|---|---|
| HTSX 3-2 | 9 | -20 | 171 | 215 | 215 |
| HTSX 6-2 | 18 | ****-20** | 114 | 152 | 152 |
| HTSX 9-2 | 27 | ****-20** | 82 | 123 | 123 |
| HTSX 12-2 | 37 | ****-20** | 65 | 106 | 106 |
| HTSX 15-2 | 48 | ****-20** | 47 | 76 | 94 |
| HTSX 20-2 | 64 | ****-20** | 36 | 59 | 78 |
