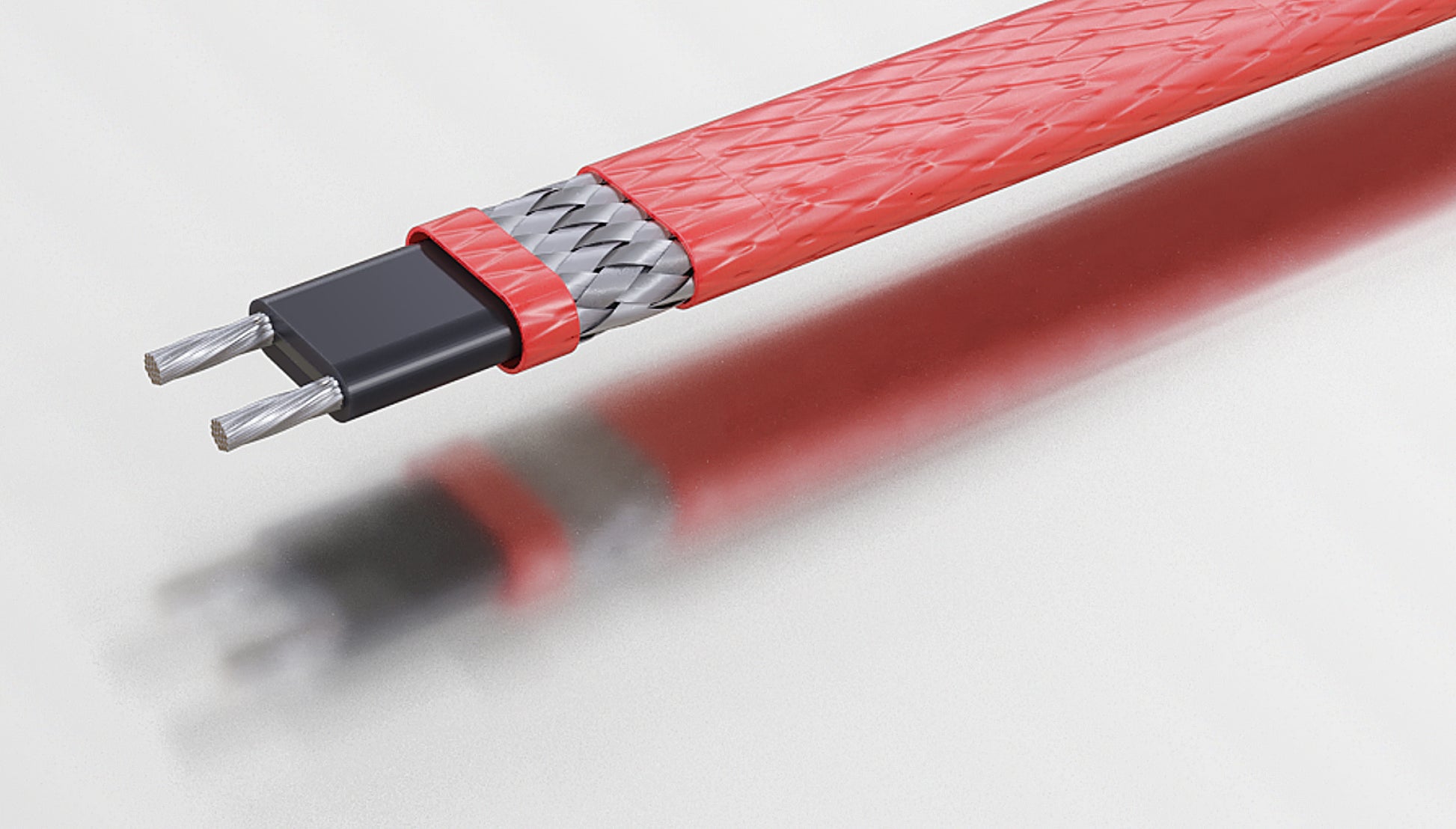

Thermon USX itsesäätyvä lämpökaapeli 9 - 64 W/m @ 10°C
Thermon USX itsesäätyvä lämpökaapeli 9 - 64 W/m @ 10°C
Thermon USX Itsesäätyvä lämpökaapeli saattolämmitys- ja sulanapitokäyttöön. Jatkuva lämpötilankesto jopa +240 °C.
Lämpökaapeli kestää erittäin hyvin korkeaa lämpötilaa ja sen lämmitysteho säätyy ympäristön sekä kohteen mukaisesti. Soveltuu erinomaisesti putkien, tankkien ja säiliöiden sulanapitoon sekä lämmitykseen teollisuuslaitoksissa.
Thermon USX -kaapelit on hyväksytty käytettäviksi sekä luokitelluissa, että luokittelemattomissa räjähdysvaarallisissa tiloissa, ATEX ja IEC Ex-direktiivien mukaisesti.

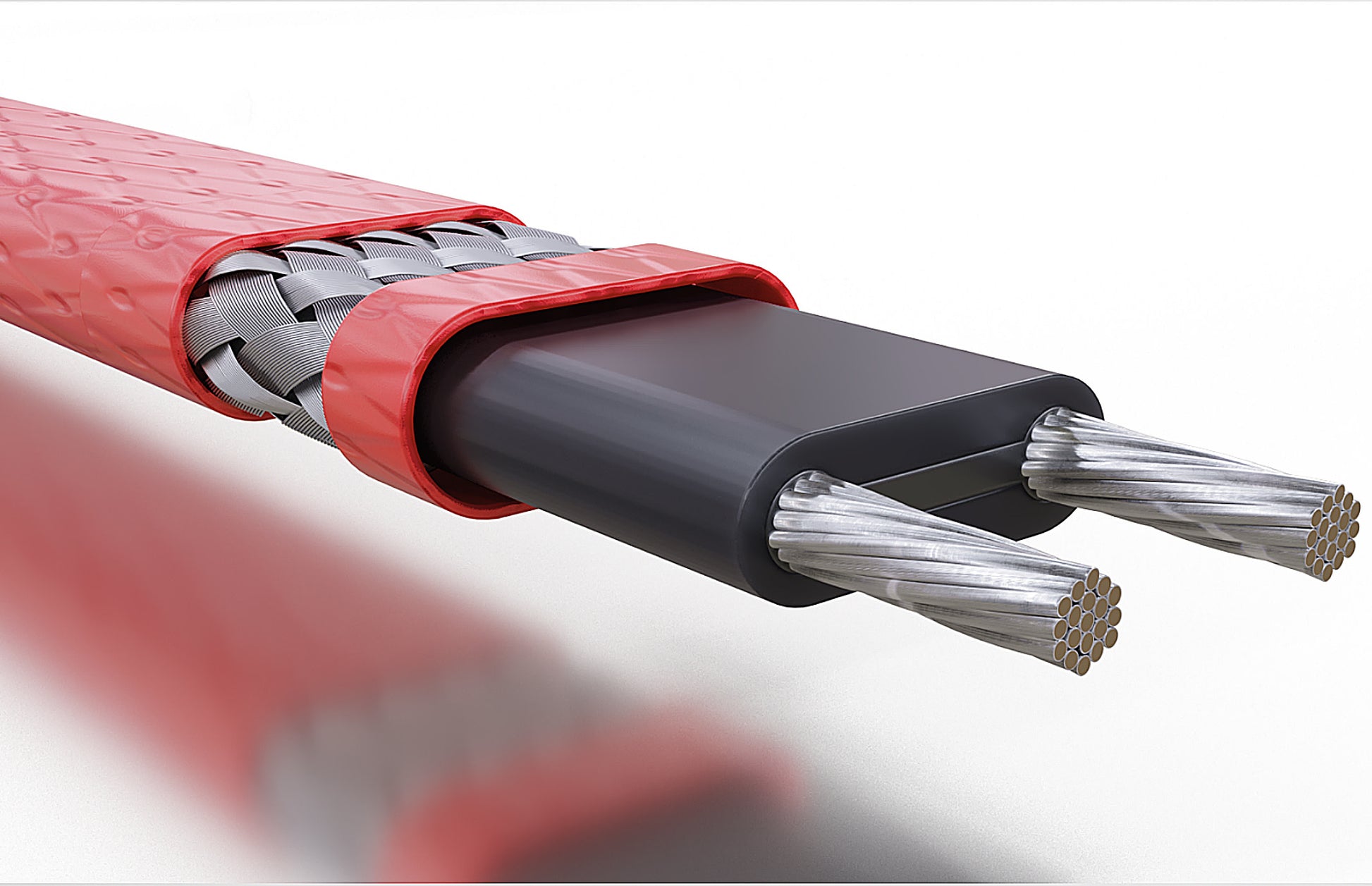

Rakenne:
Tekniset tiedot
Tekniset tiedot
- Käyttöjännite: 230 VAC
- Metriteho @ 10 °C: 9/19/29/38/48/64 W/m
- Johtimien poikkipinta-ala: 1,3 mm2
- Max. toimintalämpötila: 240 °C
- Max. altistuslämpötila: 250 °C
- Alin asennuslämpötila: -60 °C
- Taivutussäde @ -15 °C: 10 mm
- Taivutussäde @ -60 °C: 32 mm
- T-luokitus: T3 200°C 3-2, 6-2, 9-2, 12-2, 15-2 ja T2C 230°C 20-2
Hyväksynnät:
CSANe 20ATEX3059 IECEx CSA 20.0006
T3 for EPL Gb; T200°C for EPL Db for USX 3-2, 6-2, 9-2, 12-2, 15-2
230°C (T2) for EPL Gb; T230°C for EPL Db; for USX 20-2
Ex 60079-30-1 IIC T* Gb Ex 60079-30-1 IIIC T* Db
Lämmityspiirien pituudet: 230 VAC:n nimellisjännite, h idas johdonsuojakytkin (C-käyrä).
| Kaapelityyppi | Teho +10 °C (W/m) | Käynnistyslämpötilassa °C | 16APituus (m) | 25APituus (m) | 32APituus (m) |
|---|---|---|---|---|---|
| USX 3-2 | 9 | -20 | 171 | 215 | 215 |
| USX 6-2 | 19 | ****-20** | 114 | 152 | 152 |
| USX 9-2 | 29 | ****-20** | 82 | 123 | 123 |
| USX 12-2 | 38 | ****-20** | 65 | 106 | 106 |
| USX 15-2 | 48 | ****-20** | 47 | 76 | 94 |
| USX 20-2 | 64 | ****-20** | 36 | 59 | 78 |
