Thermon VSX-HT itsesäätyvä kaapeli
Thermon VSX-HT itsesäätyvä kaapeli

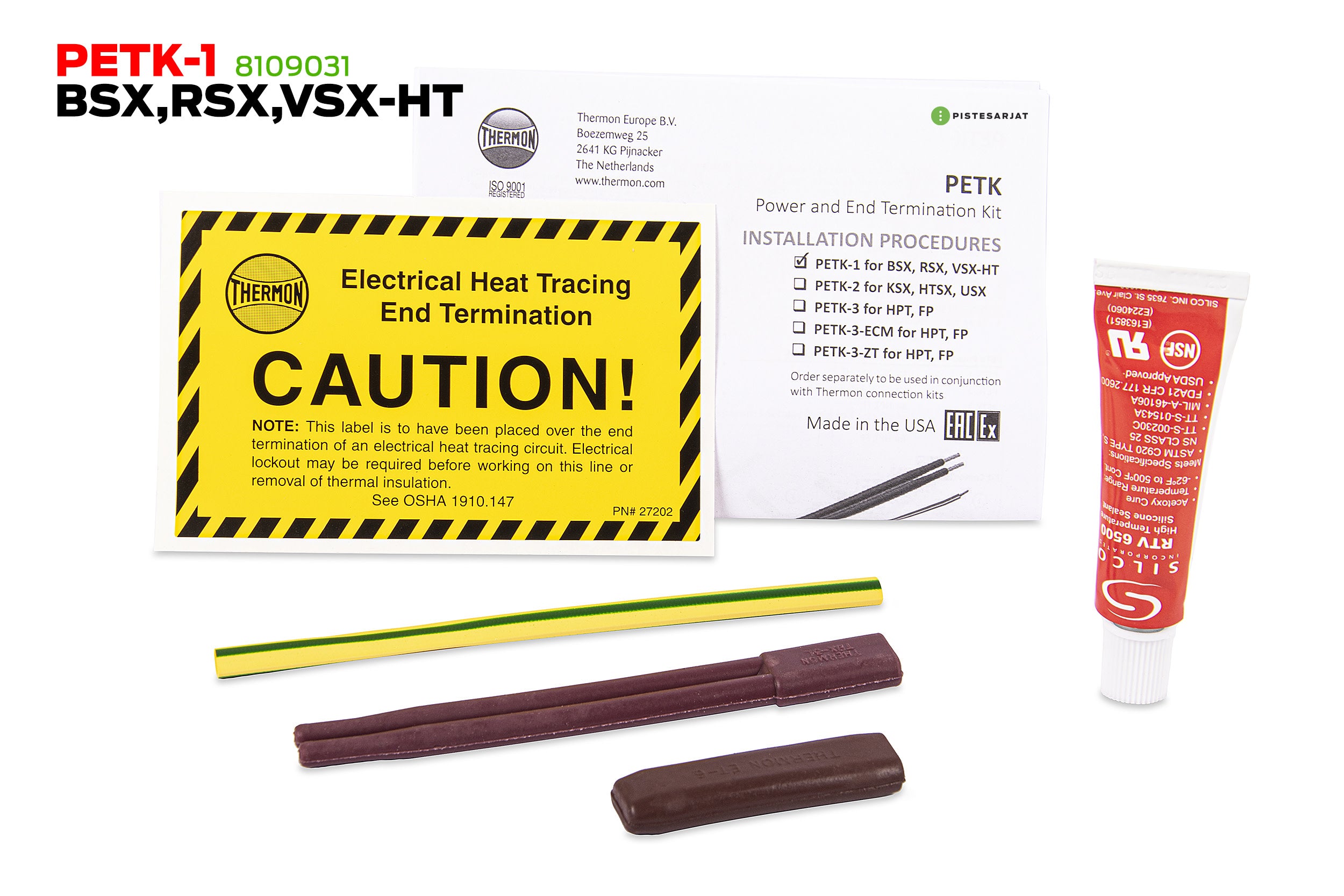

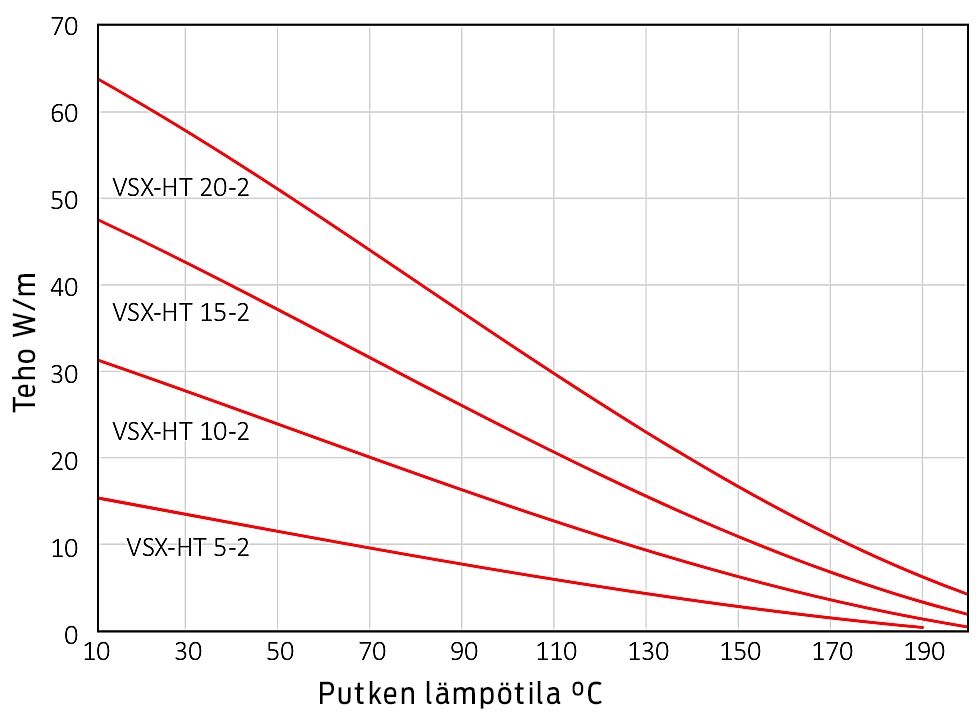

Korkealuokkainen, itsejarajoittuva lämpökaapeli korkean lämpötian sovelluksiin. VSX-HT -kaapelin teho määräytyy ympäristön lämpötilan mukaan ja sen teho kasvaa kun sitä ympäröivä lämpötila laskee. Kaapeli soveltuu luokittelemattomiin tiloihin sekä luokiteltuihin 1, 2 ,21 ja 22 -luokan tiloihin. Kaapeli voidaan päättää ja liittää jakorasiaan PETK 1 loppupääte- ja rasiapakkauksen avulla kun hetkellinen lämpötila jää alle +220 °C tai jatkuva lämpötila alle +150 °C. Tätä korkeammissa ympäristön lämpötiloissa on käytettävä Terminator-sarjan rasioita ja liitostarvikkeita.
Katso tarkemmat tiedot asiakirjat -välilehden tuotekortista.
Tekniset tiedot
Tekniset tiedot
- Saatavilla olevat tehovaihtoehdot: 15, 32, 48 tai 64 W/m
- Käyttöjännite: 208-277 VAC (saatavan myös 110-120 VAC)
- Suurin ylläpitolämpötila: 200 °C
- Suurin ympäristön lämpötila: 250 °C
- Alin asennuslämpötila: -60 °C
- Pienin taivutussäde: (10 mm @ -15 °C), (32 mm @ -60°C)
- T-luokitus: T3 200 °C = 5-2 ja 10-2, T2C 230 °C = 15-2 ja 20-2

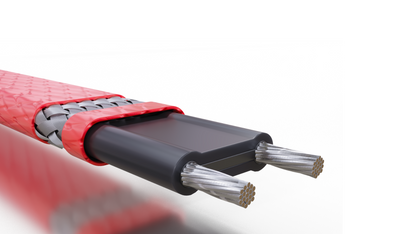

Rakenne:
- Ulkovaippa: Kemikaalien kestävä Fluoropolymeeri (FOJ)
- Suojaus: Nikkelöity kuparisuojapunos
- Välieriste: Fluoropolymeeri
- Lämpöelementti: Puolijohdematriisi
- Johtimet: Nikkelöity kupari 2,1mm2
Hyväksynnät:
Certificate FM 18ATEX0009X In accordance with the ATEX Directive 2014/34/EU
International Electrotechnical Commission IEC Certification Scheme for Explosive Atmospheres FMG 18.0002X
Factory Mutual Research ordinary and Hazardous (Classified) Locations
Lämmityspiirien pituudet: 230 VAC:n nimellisjännite, h idas johdonsuojakytkin (C-käyrä).
| Kaapelityyppi | Teho +10 °C (W/m) | Käynnistyslämpötila °C | 16A (m) | 25A (m) |
|---|---|---|---|---|
| VSX-HT 5-2 | 15 | -20 | 98 | 167 |
| VSX-HT 10-2 | 32 | -20 | 64 | 105 |
| VSX-HT 15-2 | 48 | -20 | 44 | 72 |
| VSX-HT 20-2 | 64 | -20 | 32 | 52 |
