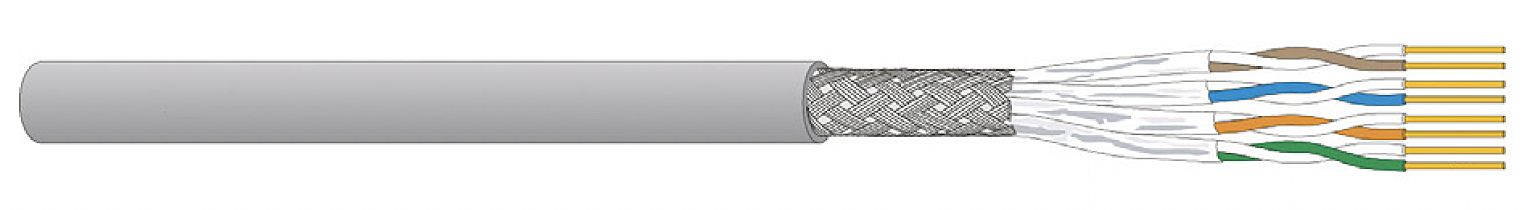

Dätwyler CU7080 SHF1 marine Dca Cat.7 S/FTP FRNC/LS0H 4Px0,57 DNV Dca -on sähköisesti ja mekaanisesti laadukas Cat.7 -tietoverkkokaapeli joka ylittää kaikki standardien ISO/IEC 11801, IEC 61156-6, EN 50173-1 ja EN 50288-4-2 vaatimukset. Öljynkestävä. Soveltuu erityisesti korkeampien vaatimusten offshore- ja laivaympäristöihin (DNV ja GL -hyväksynnät).
Kaapelissa laadukas parisuojaus ja lisäksi ulkovaipan alla tinattu kuparinen armeeraus. Helppo työstää ja selkeä johdinvärien tunnistus.
Yhteensopiva kaikkien nykyisten liitäntälaitteiden kanssa standardien EN 50173, ISO/IEC 11801 ja IEC 15018 mukaisesti.
PoE/PoE+/4PPoE 100W saakka.
Öljynkestävä, paloa hidastava ja halogeenivapaa vaippa.
HUOM! Tietoverkkokaapeleiden hintaan lisätään mahdollisesti katkaisu- ja kelausmaksu (kts. Toimitus ja palautusehdot).
Tekniset tiedot
Tekniset tiedot
- DNV standardi: DNVGL-CP-0403
- Kaapelin paksuus: 7,6 mm
- Kaapelin paino: 61,0 kg/km
- Tyyppi: 4 x 2 x 0,57 AWG23
- Eristettyjen johtimien kokonaispaksuus: 1,4 mm
- Johtimien paksuus: AWG23
- Parisuojaus: PETP-muovitettu alumiini
- Armeeraus: Tinattu kupariverkko
- Ulkovaippa: Harmaa, FRNC/LSOH SHF1
- Öljynkesto: IEC 60811-404, EN 60811-2-1
- Circuit integrity: Ei
- Soveltuvuus: Sopii kaikkiin ICT-verkkosovelluksiin (F-luokan 600 MHz) asti standardien EN 50173-1, IEC61156-5, IEC 15018 ja ISO/IEC 11801 mukaisesti. Tukee myös (PoE/PoE+/4PPoE).
- Reagointi palotilanteessa: Euroclass-luokituksen mukaan EN 13501-6:Dca
- Johdinvärit: valkoinen/sininen-valkoinen, valkoinen/oranssi-valkoinen, valkoinen/vihreä-valkoinen, valkoinen/ruskea-valkoinen (IEC 60189 ja 60708 vaakamerkintä)
- Kaapelimerkinnät: «kaapelityyppi» «lisäteksti» «eränumero» «pituus»
- Halogeeniton, ei syövyttäviä palokaasuja: IEC 60754-1/-2, EN 60754-1/-2, VDE 0482-754-1/-2, AREI-RGIE Art.104-SA
- Palon eteneminen: IEC 60332-1-2, EN 60332-1-2, VDE 0482-332-1-2, AREI-RGIE Art.104-F1
- Palon leviäminen: EN 60332-3-24, IEC 60332-3-24, AREI-RGIE Art.104-F2
- Savunmuodostus: IEC 61034-1/-2, EN 61034-1/-2, VDE 0482-1034-1/-2, AREI-RGIE Art.104-SD
- PoE/Poe+/4PPoE: IEEE 802.3bt Type 4 (100W)
- Lenkkivastus @ +20 °C: 140 ohm/km
- Keskinäinen kapasitanssi: 42 pF/m
- EMC-suojaus: Kyllä
- Erottelu: class d
- Impedanssi @ 100 MHz: 100 ohm (+/- 5 ohm)
- Siirto-impedanssi 1/10/30 MHz: < 6/6/10 mohm/m
- Siirtoviive: 12 ns/100m
- Siirtonopeus: Jopa 10 Gbit/s
- Cat./Class: Cat.7 / Class F
- NVP %: 81
- Lämpötila-alue asennuksessa: 0... +50 °C
- Lämpötila-alue käytössä: -20... +60 °C
- Taivutussäde asennuksessa: 60 mm
- Taivutussäde kiinteästi asennettuna: 30 mm
- Vetolujuuden kesto (4P): 110 N
- Puristuksen kesto: 1000 N/10 cm
- Kelakoko: 1000 m
