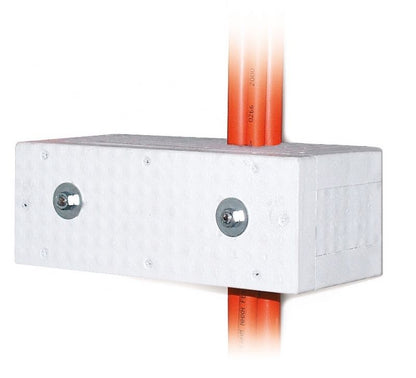

WUM Kuilukannake E30

WUM Kuilukannake E30

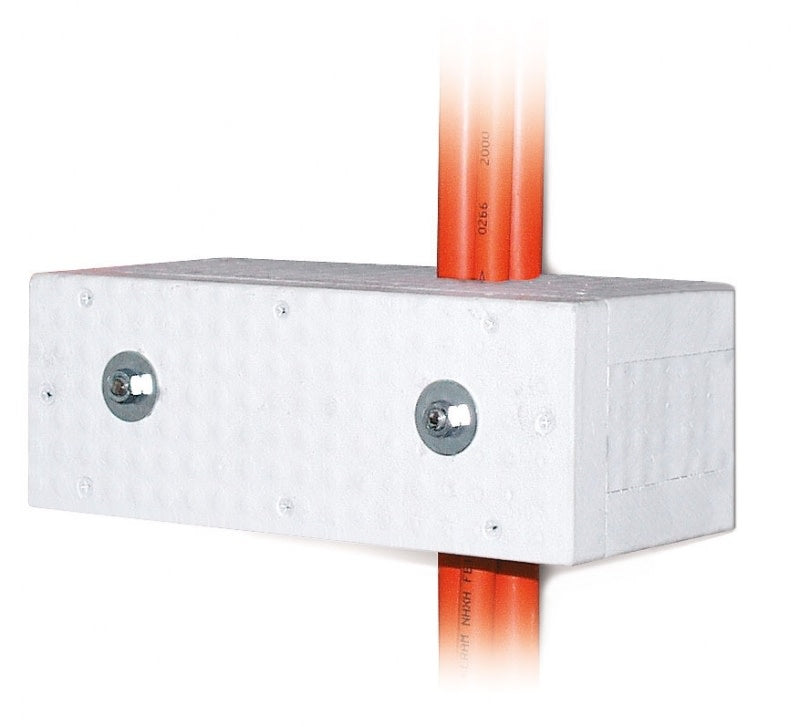

WUM -kuilukannake kaapelien pystyasennuksiin.

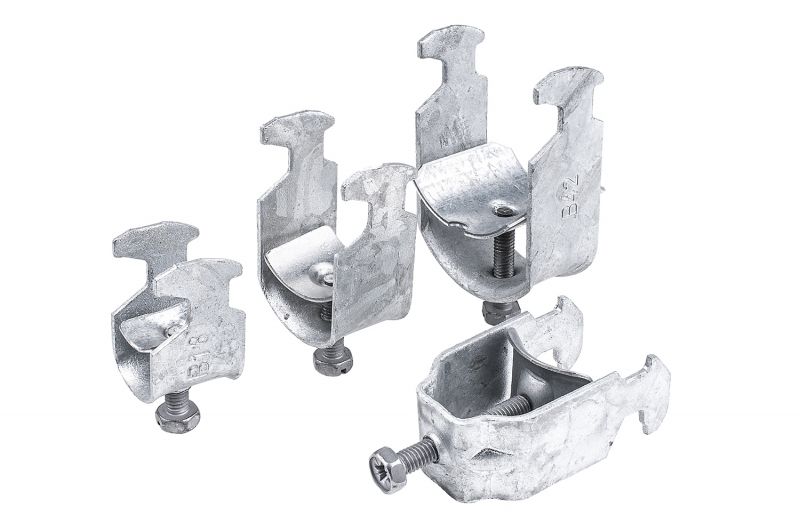

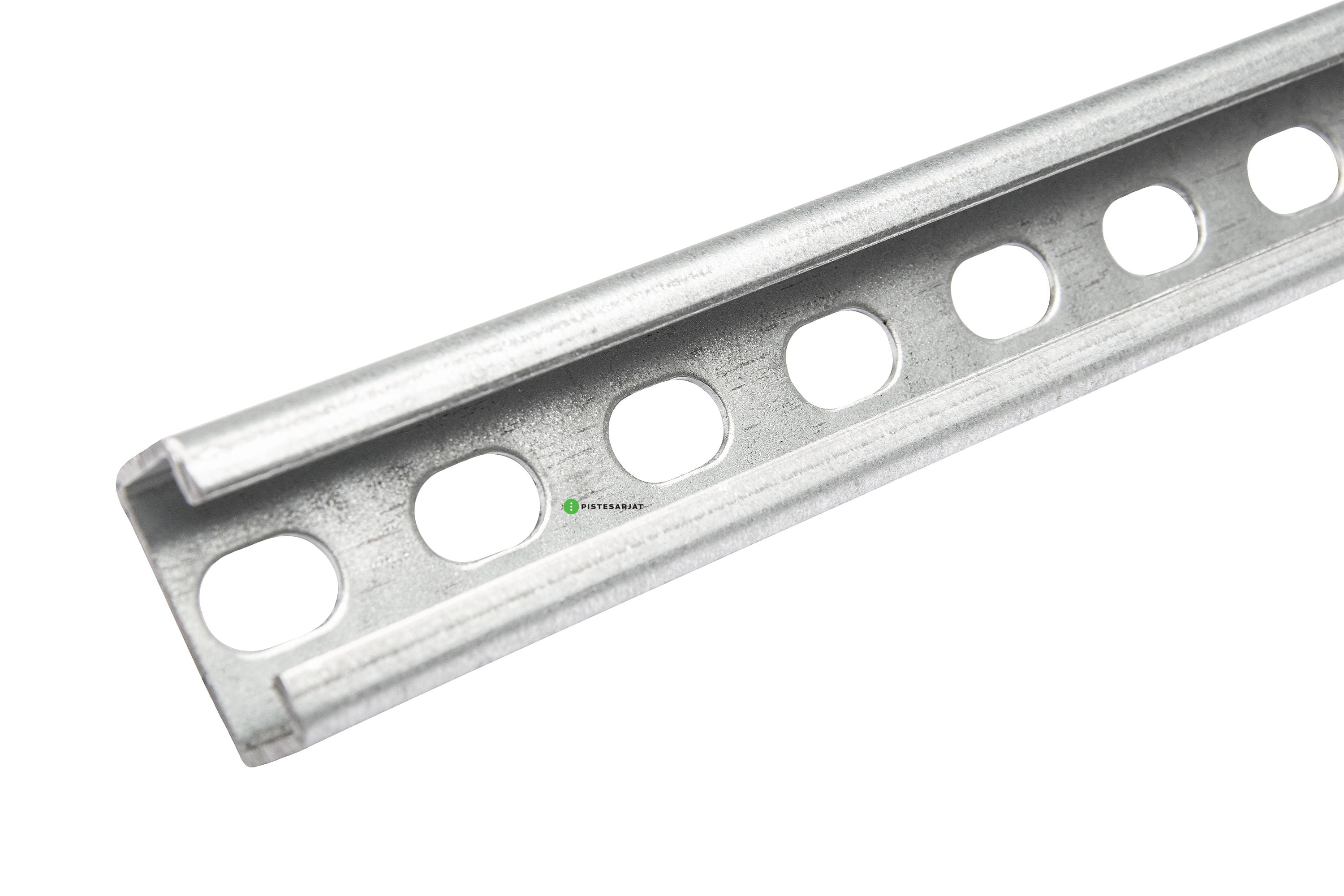

Käyttökohteet: C-kiskon 2970 SLD ja kaarikiinnikeiden avulla toteutettu tehokas tuentatapa Dätwyler-kaapeleiden pystyasennukseen siten, että palonkestävyys taataan standardin DIN 4102-12 mukaisesti. Kaapelia ei tarvitse asettaa mutkille, jos WUM-tukia asennetaan 3,5 metrin välein.

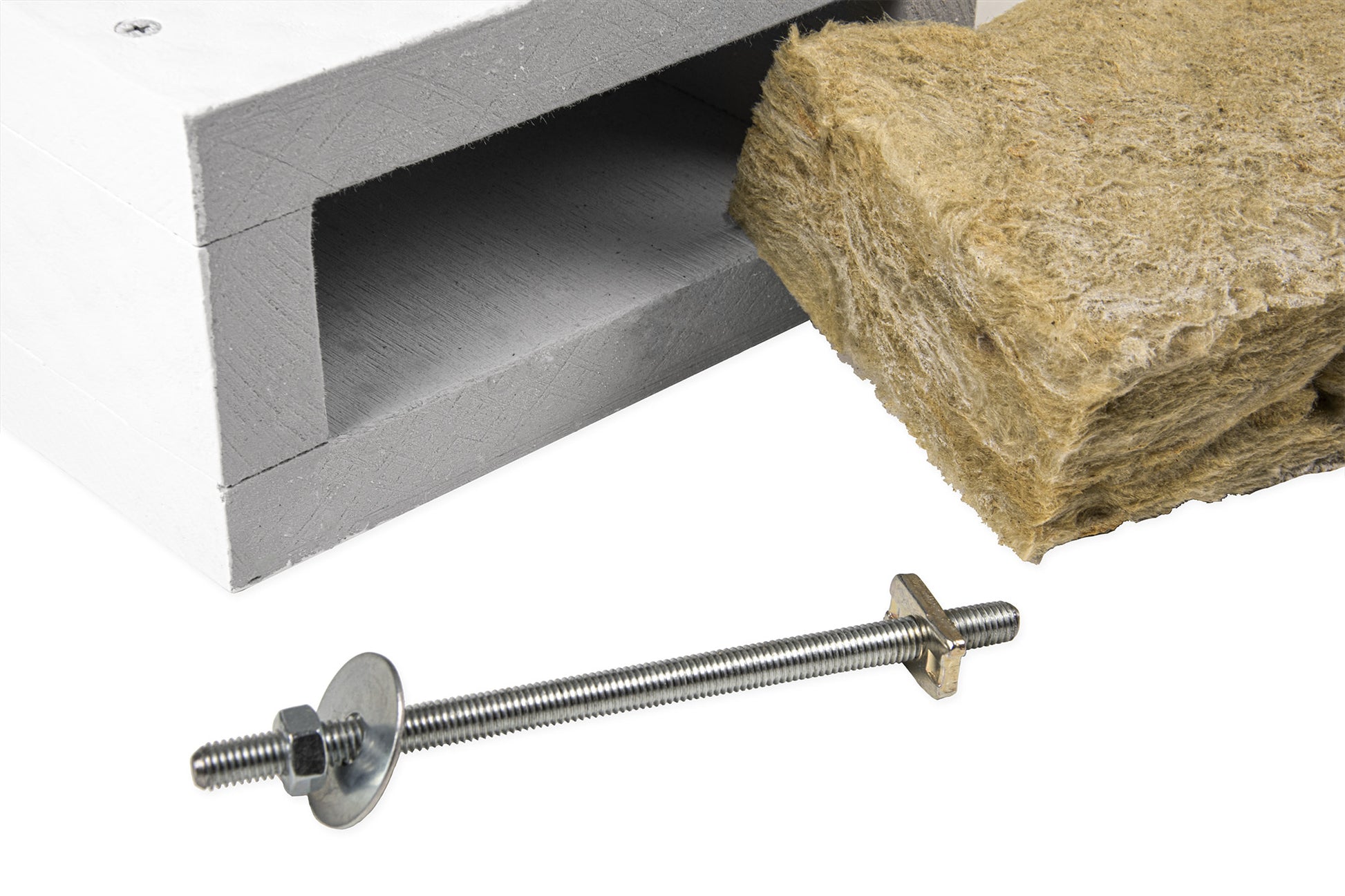

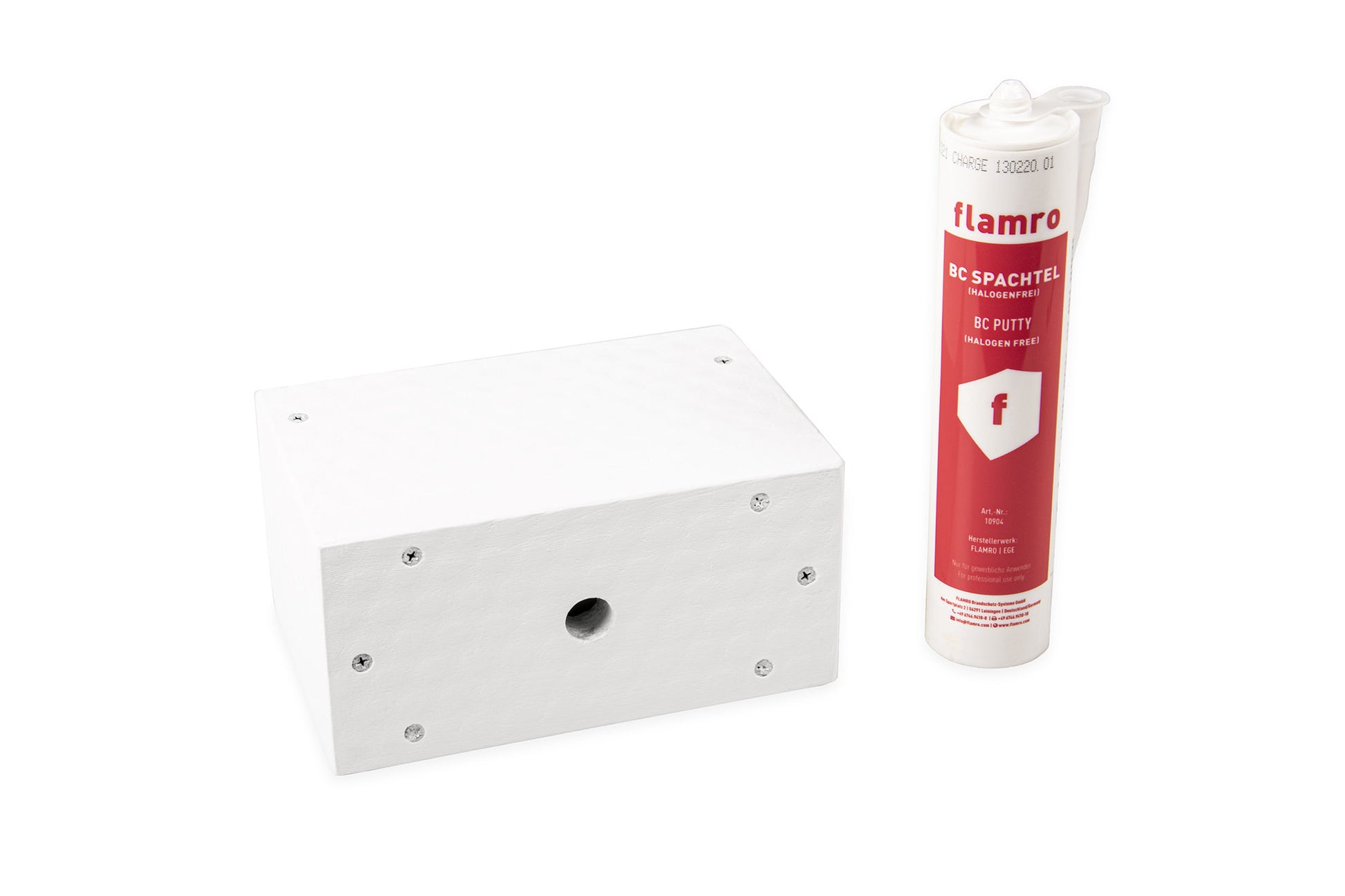

Toimituksen sisältö: Palonkestävä kotelo, Kiinnityssarja, Palonkestävä kitti S 100 SM-K, Mineraalivilla

Toiminta: WUM suojaa Dätwylerin FRHF-kaapeleiden kiinnikkeitä taaten palonkestävyyden ja tukien näin pystysuuntaista kaapelijärjestelmää tulipalossa.

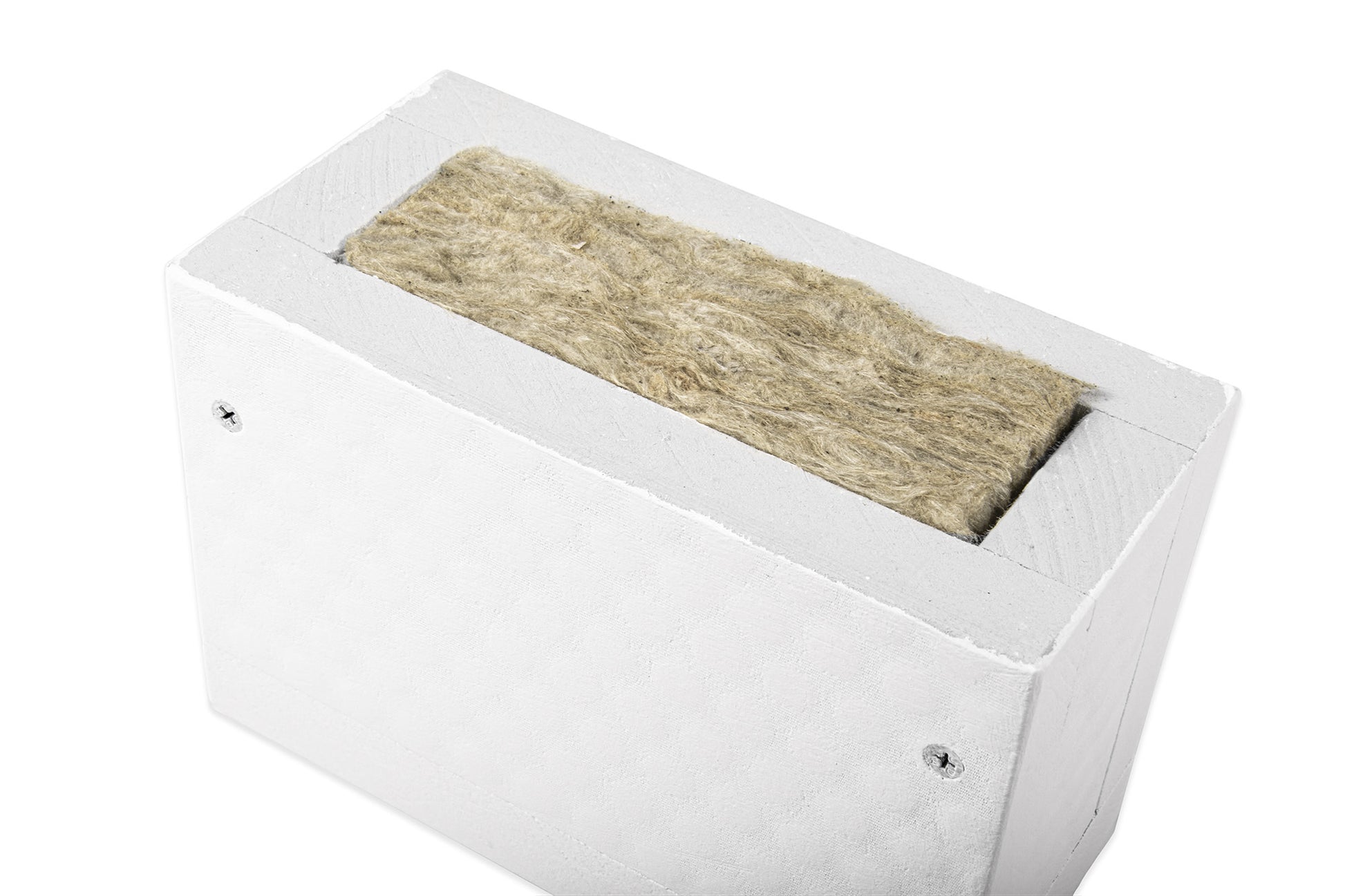

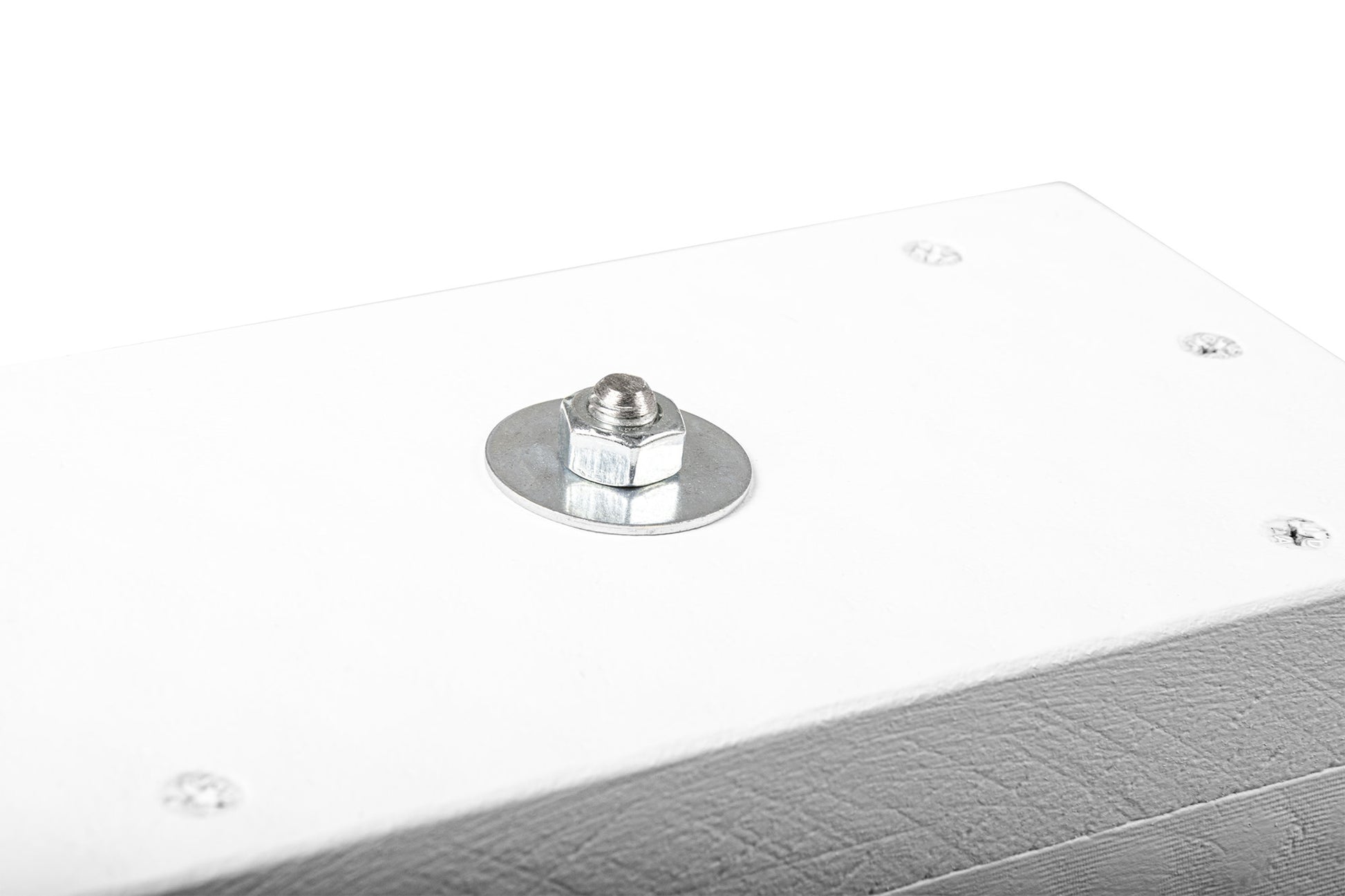

Asennus: WUM kannakkeeseen tehdään sopivat kolot kaapeleiden läpiviemiseksi. WUM asennetaan C-kiskon ja kaarikiinnikkeiden päälle liukumuttereilla ja kierretangoilla. Tyhjä sisäpuoli täytetään mineraalivillalla. Kaapeleiden sisäänmenot ja WUM:n takaosa tiivistetään palonkestävällä täyteaineella pyroplast S 100 SM-K.

Huom: WUM E30- ja E90-malleja voidaan käyttää kaikkien Dätwyler Keram -kaapelityyppien kanssa (N)HXH/(N)HXCH FE180/E30-E60, (N)HXH/(N)HXCH FE180/E90, JE-H(St)H FE180/E30-E90 ja JE-H(St)HRH FE180/E30-E90.

ce
datwyler Image
Sähkönumero Tuotenimi Hinta KPL Tilaa
1390500 Kaapelikiinnike Kuilukannake E30 WUM 200 100x200x135 Kirjaudu nähdäksesi hinnat
1390501 Kaapelikiinnike Kuilukannake E30 WUM 300 100x370x135 Kirjaudu nähdäksesi hinnat
1390502 Kaapelikiinnike Kuilukannake E30 WUM 400 100x470x135 Kirjaudu nähdäksesi hinnat
1390503 Kaapelikiinnike Kuilukannake E30 WUM 500 100x570x135 Kirjaudu nähdäksesi hinnat

Tekniset tiedot

Sähkönumero Tyyppi Ulkomitat (mm) C-kiskolle 2970 SLD leveys (mm)
13 905 00 WUM 200 E30 100x200x135 145
13 905 01 WUM 300 E30 100x370x135 300
13 905 02 WUM 400 E30 100x470x135 400
13 905 03 WUM 500 E30 100x570x135 500
