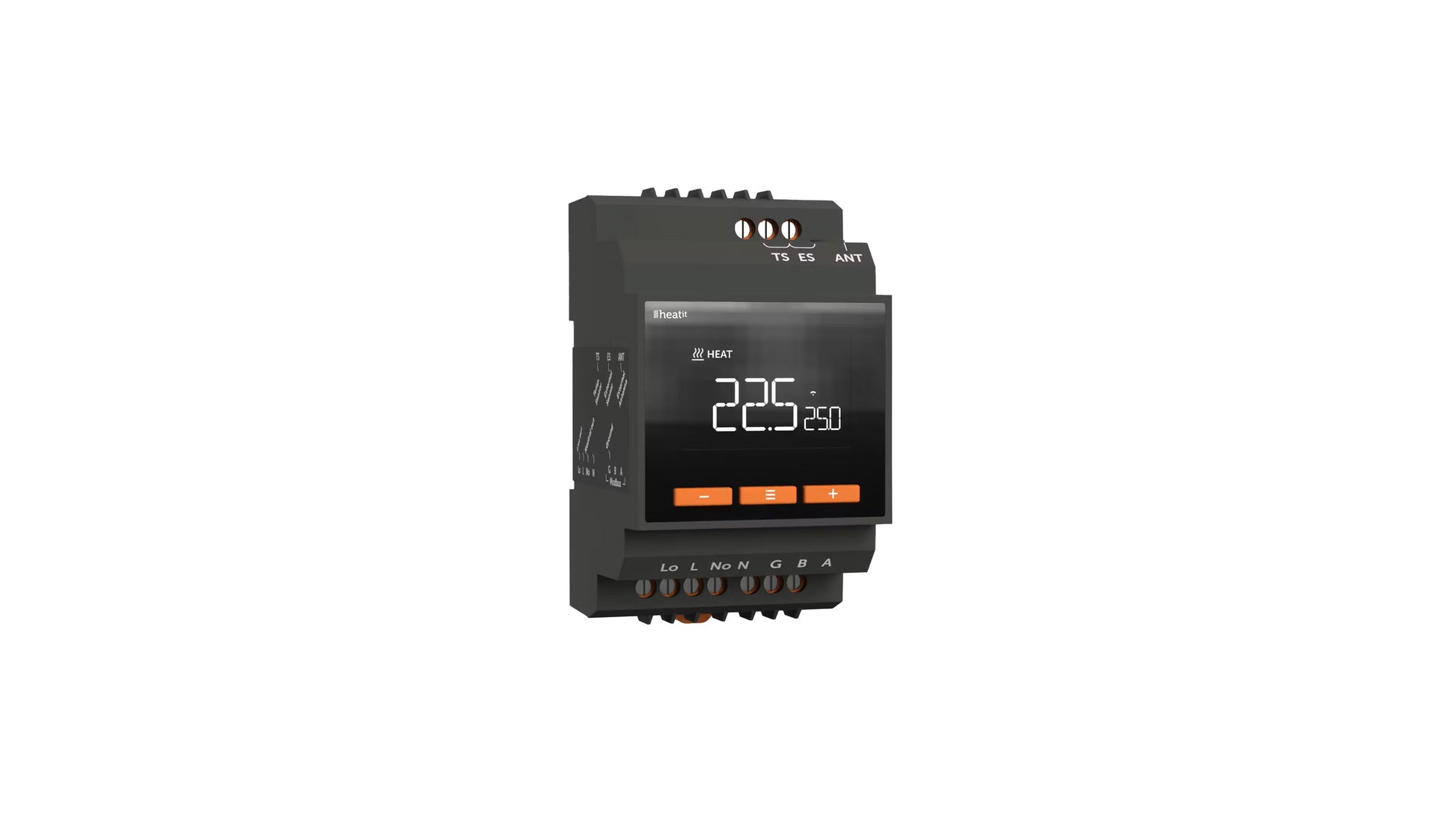

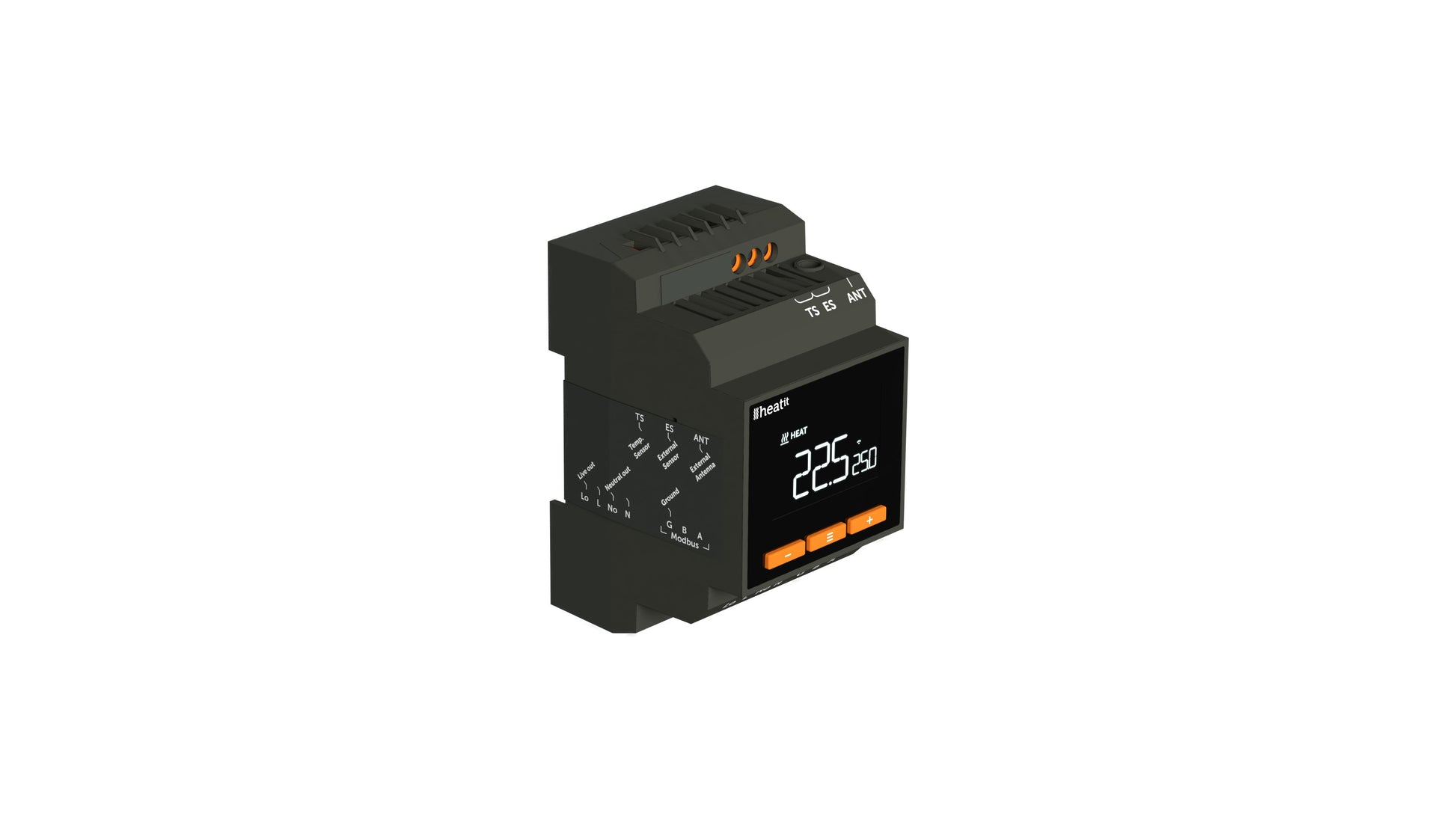

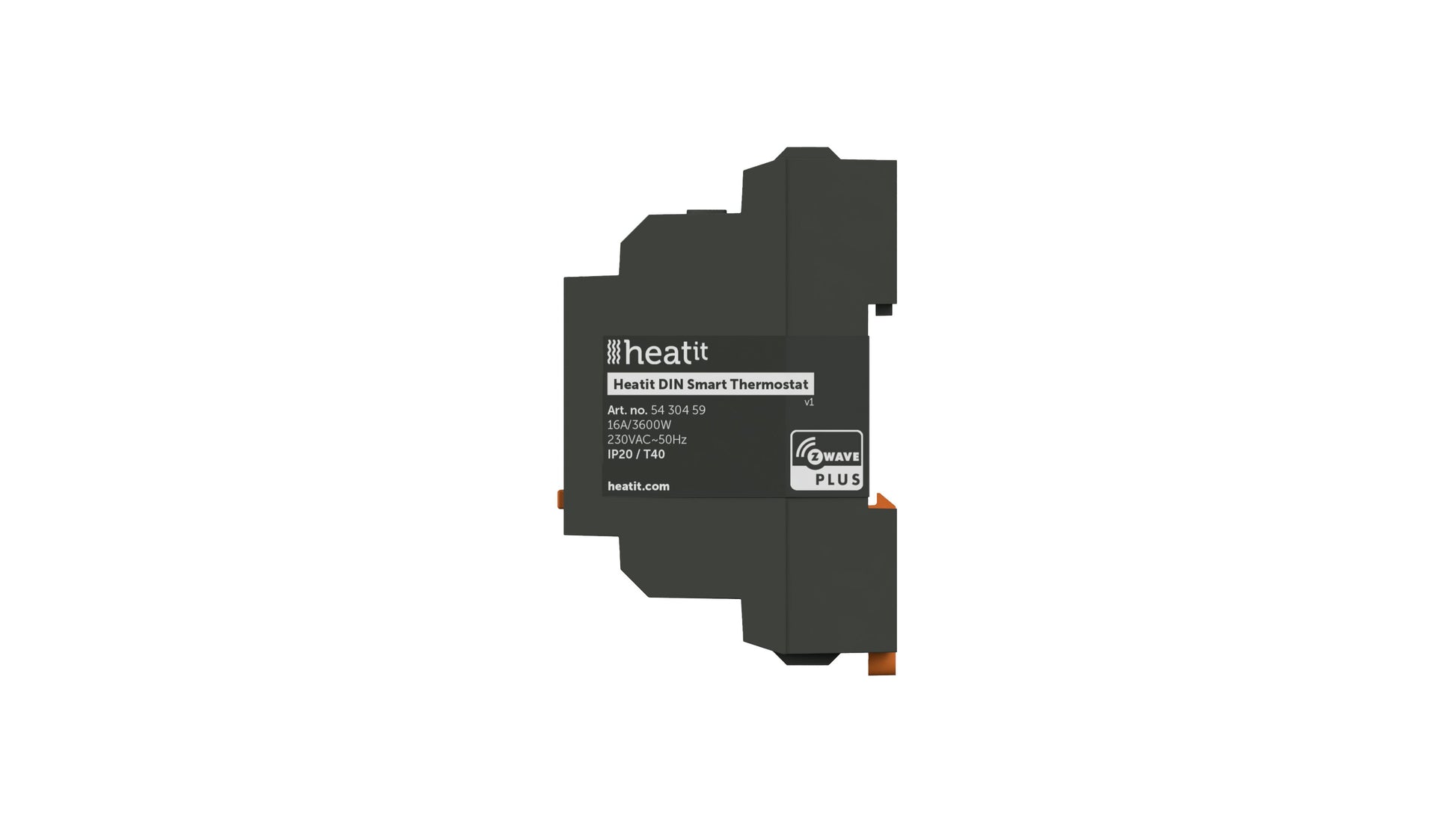

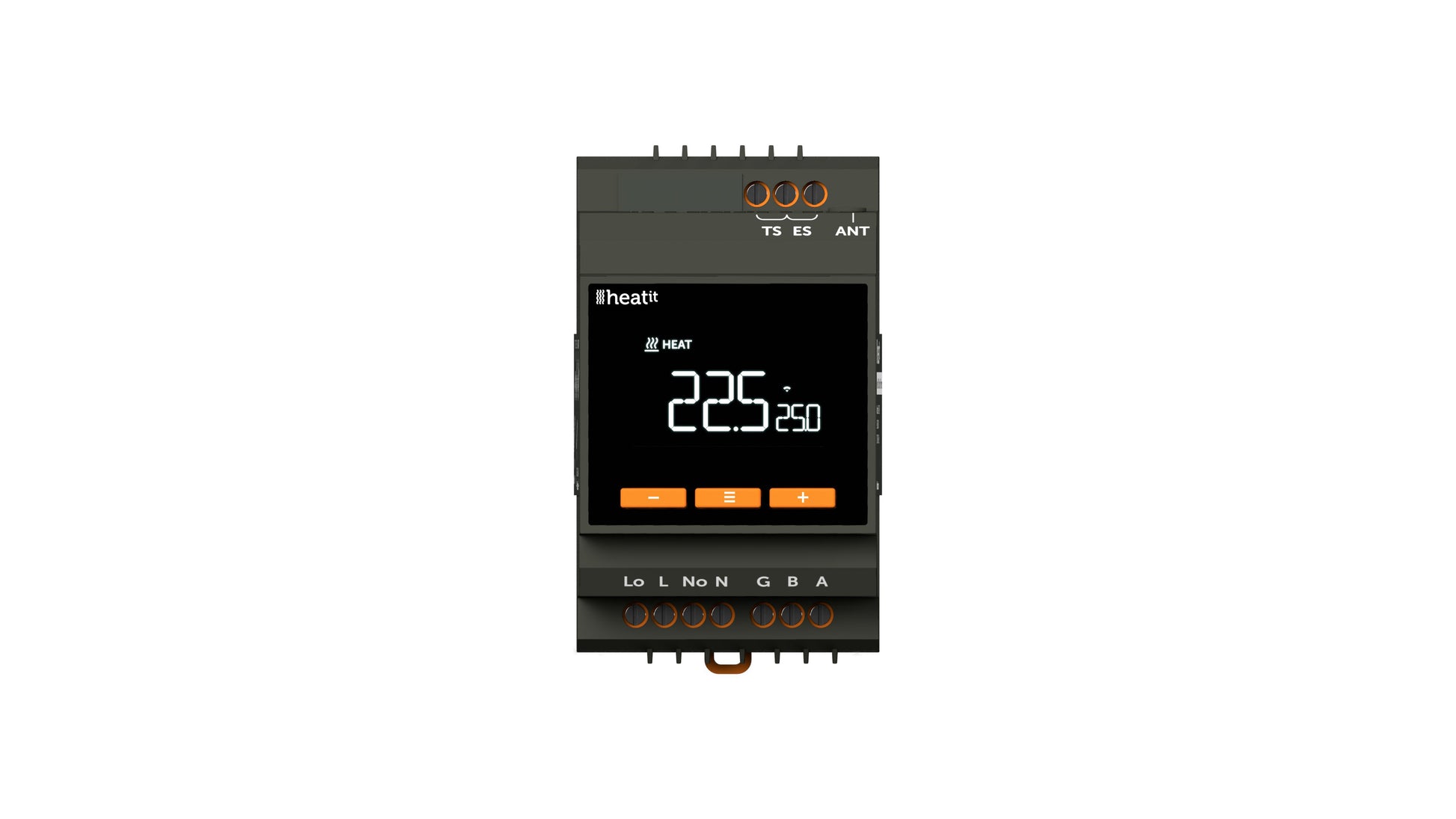

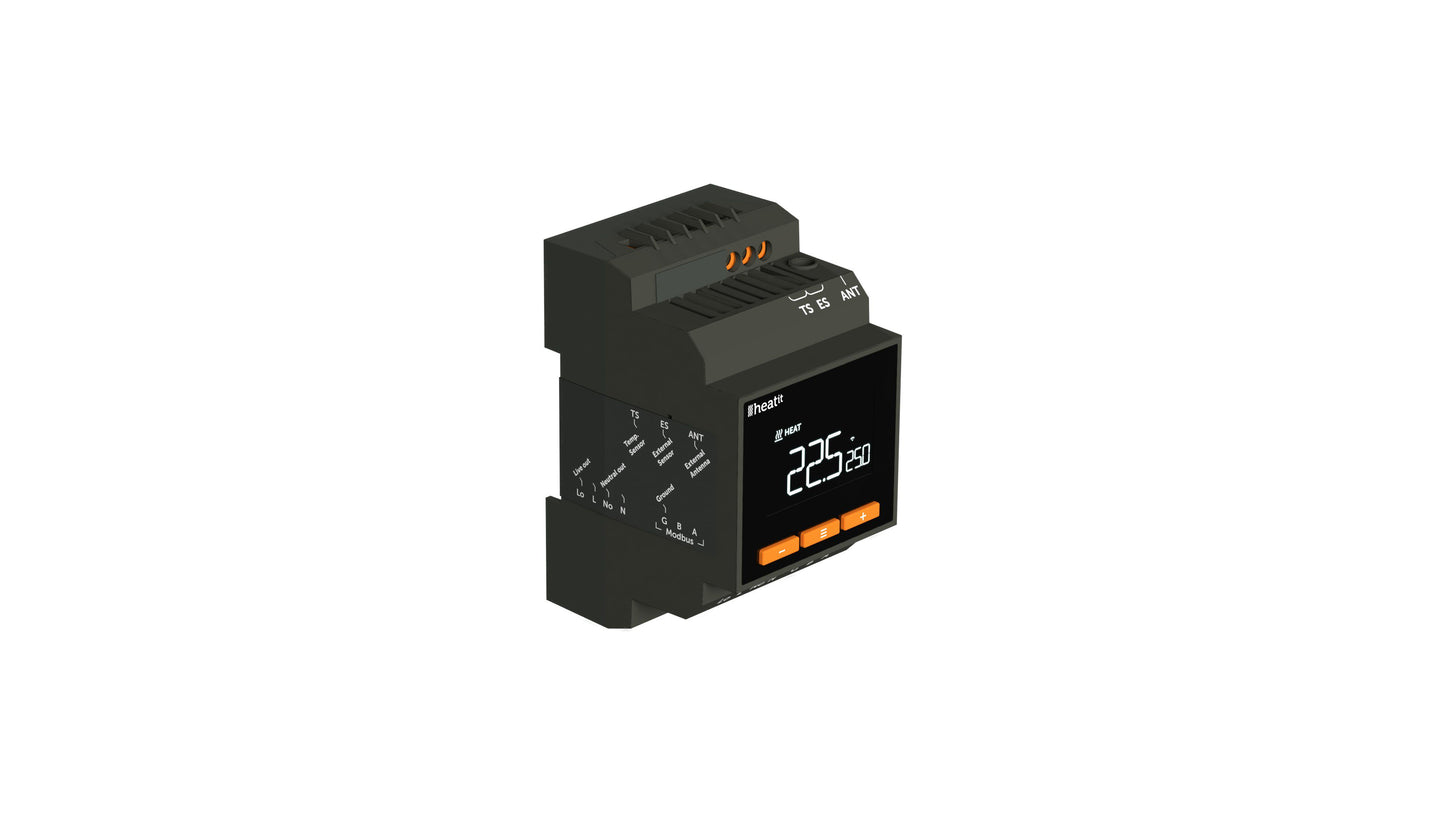

Yhdistelmätermostaatti Z-Wave Heatit DIN Smart 16A Modbus

DIN-kiskoon asennettava, elektroninen monitoimitermostaatti joka on suunniteltu erityisesti sähkölämmityksen ja muiden resistiivisten kuormien ohjaukseen. Induktiivisten ja suurempien resistiivisten kuormien (13A->) kanssa suositellaan käyttää erillisiä kontaktoreita. Termostaatin mukana tulee 1 kpl 3m NTC10K -anturi. Kahta anturia käyttämällä voidaan esimerkiksi säätää erikseen lattialämmitystä sekä huonelämpötilaa. Termostaatti tarjoaa myös tarkan ja monipuolisen ohjausratkaisun sähköiseen lämmitykseen, yhdistäen Z-Wave®- ja Modbus RS-485 -kommunikaation, tehomittauksen sekä ZeroX™-suojauksen.

Termostaatin toiminnot:

• HEAT: Lämmitys
• COOL: Jäähdytys
• ECO: Lämmityksen säätö alennetulla asetusarvolla

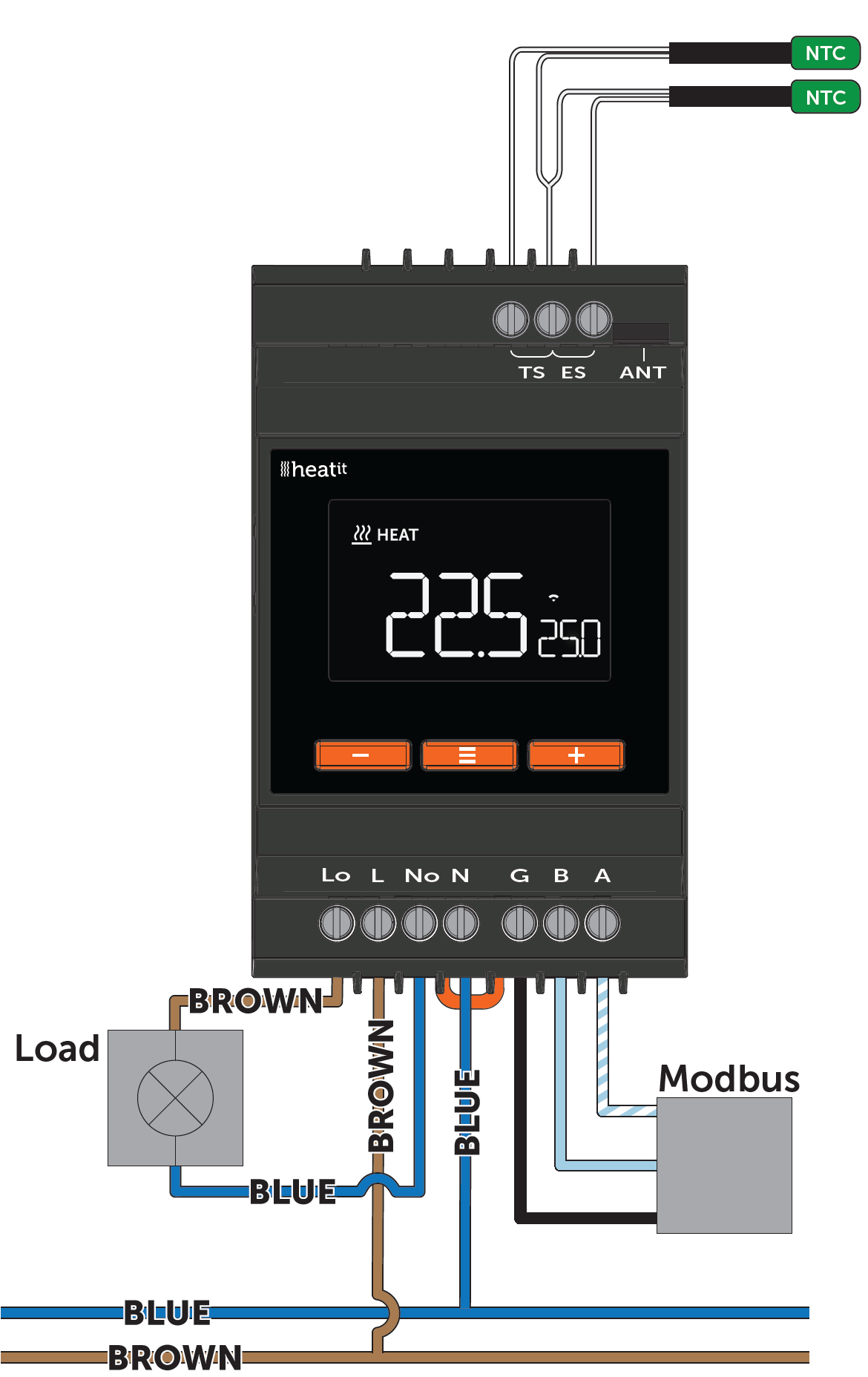

Ohjaus ja liitännät:

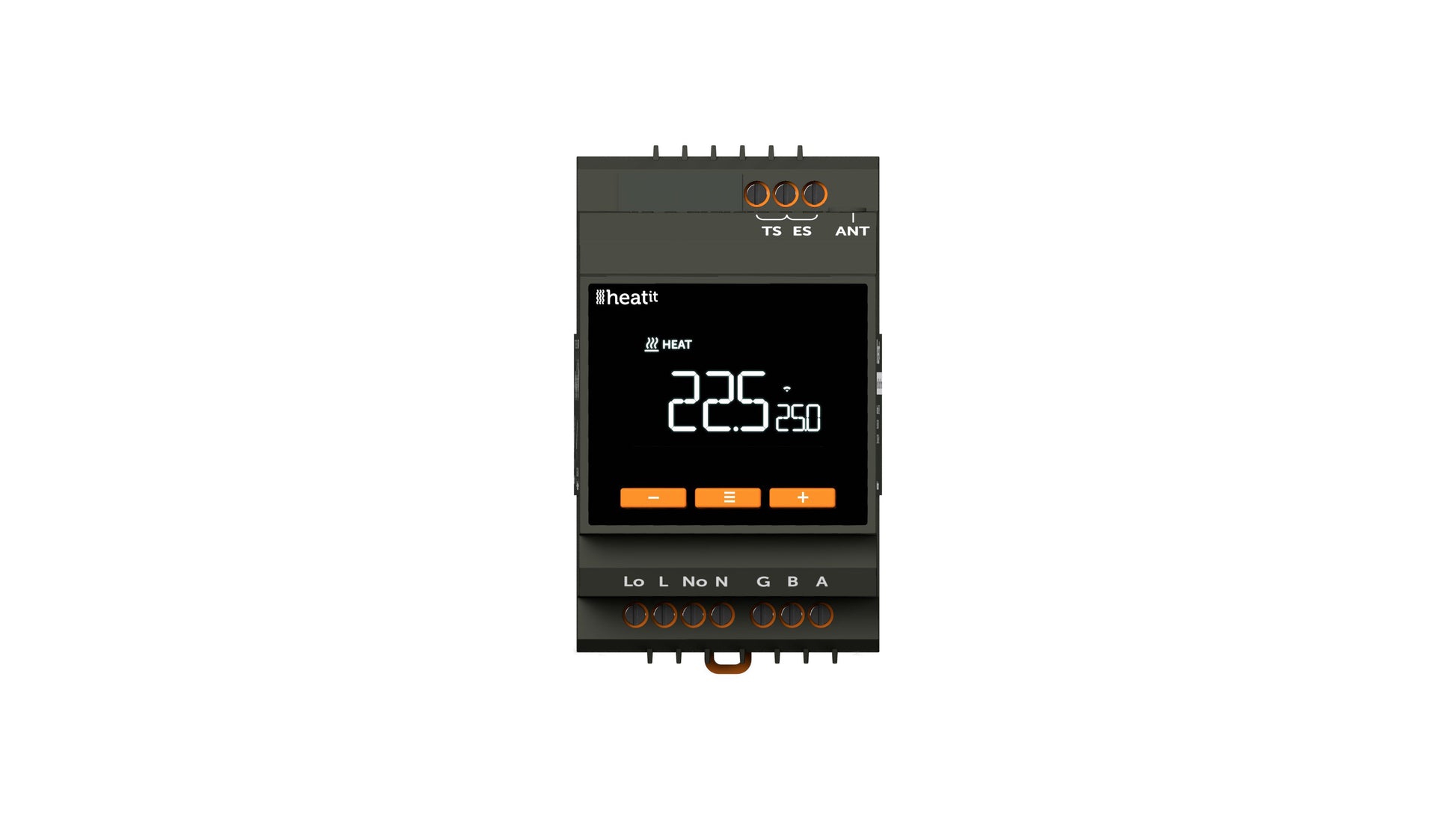

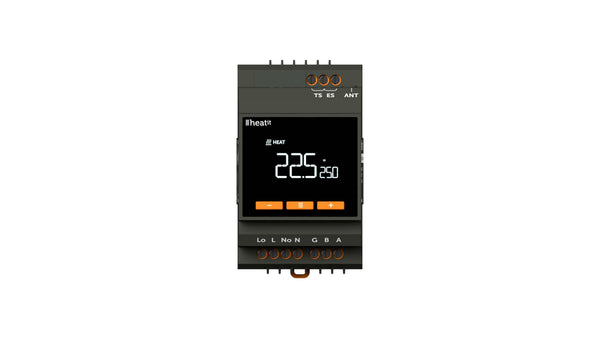

• Perinteinen käyttö: Etupaneelin painikkeet
• Ohjausprotokollat: Modbus RS-485 ja Z-Wave®

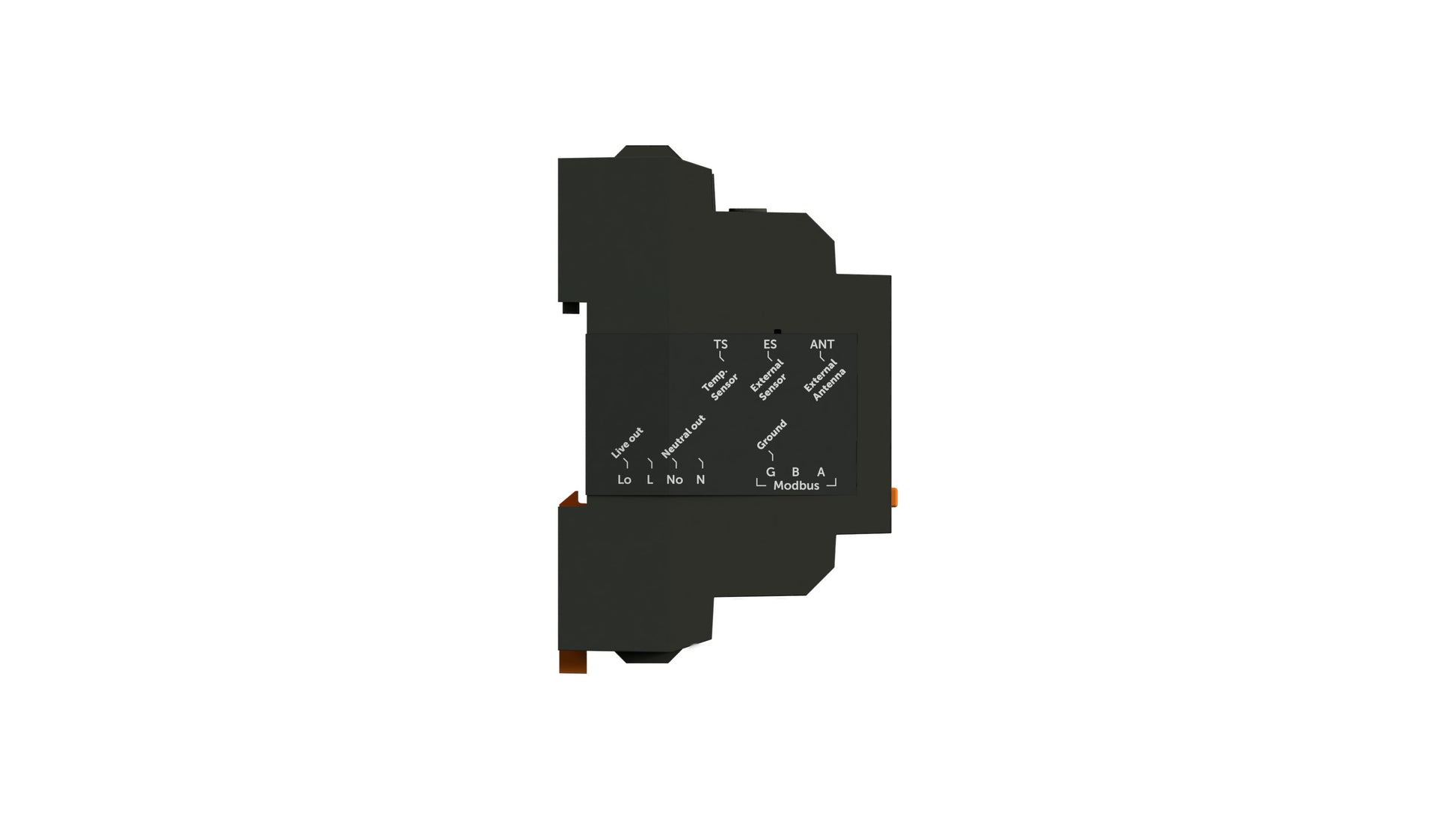

• Anturiliitännät: 2 ulkoista lämpötila-anturia (soveltuu NTC-antureille 6.8, 10, 12, 15, 22, 33, 47, 100 ohm)

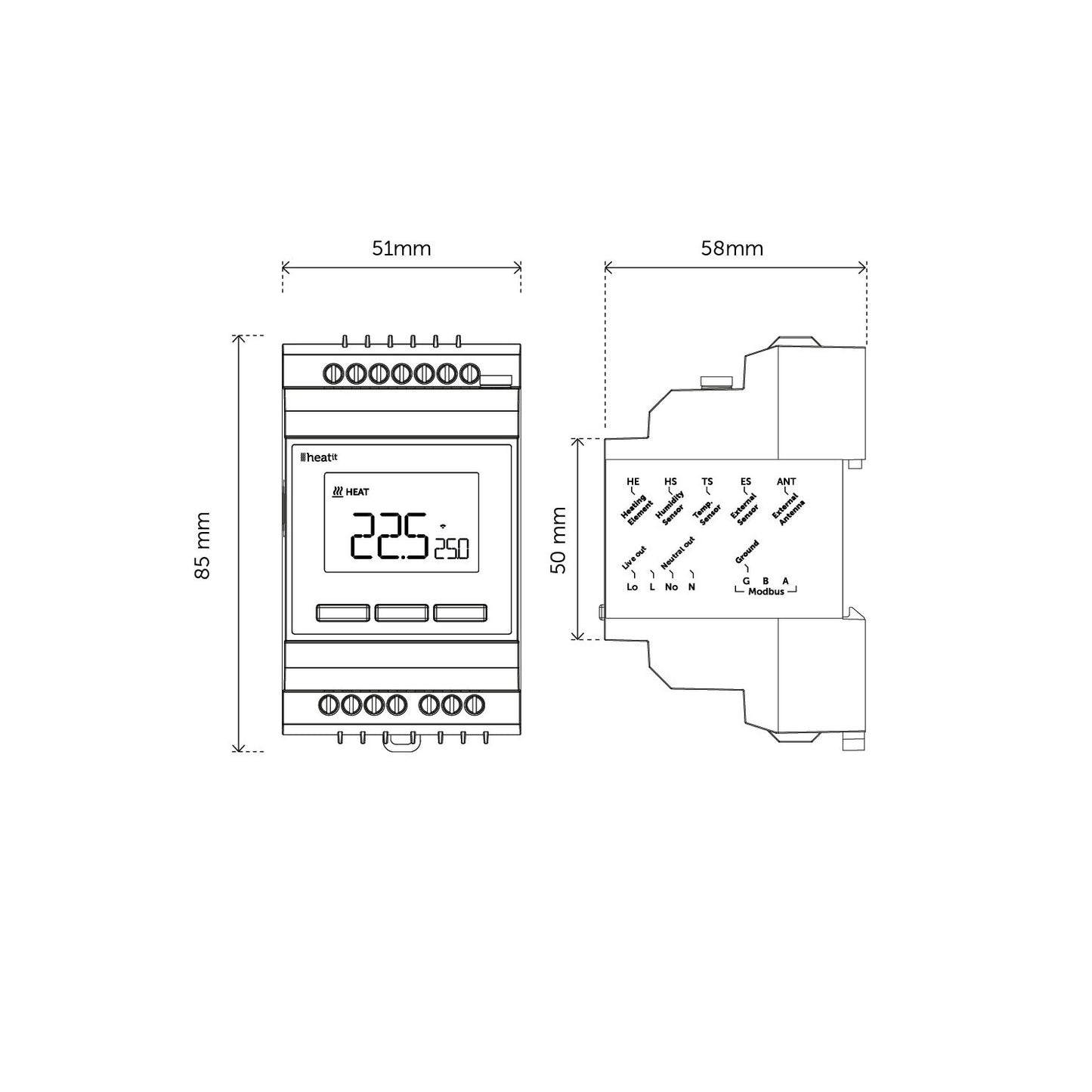

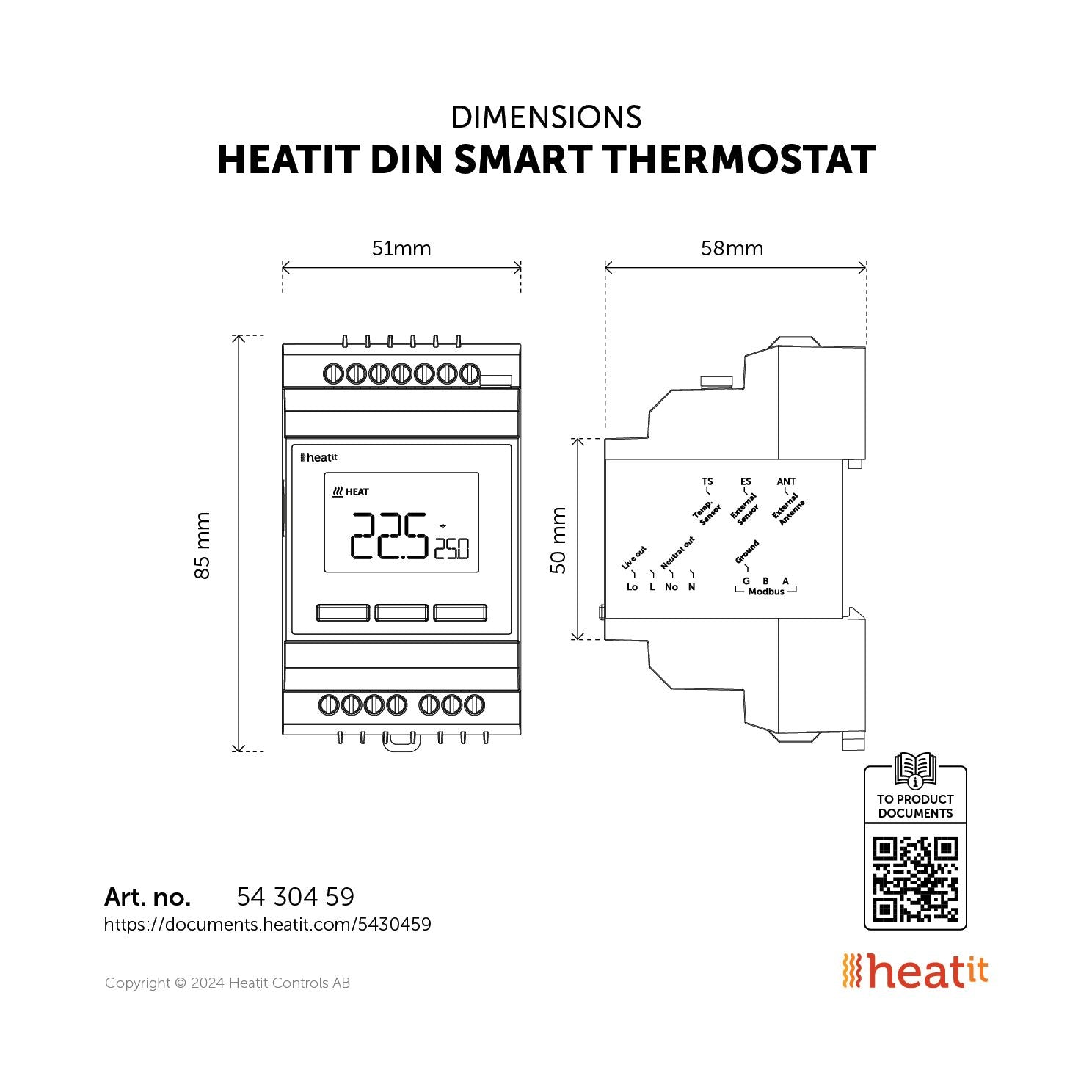

• Asennus: Vakiorakenteinen DIN-kisko

Modbus-toiminnot:

Käytössä oleva Modbus-protokolla on RTU Over RS-485. Tämä hyödyntää differentiaalista tiedonsiirtoa kolmen johdon kautta: Ground (maa), A ja B. (Data+ ja Data-). Laitetunnuksen (Slave ID) oletusarvo on 1. Tämä arvo voidaan muuttaa valikosta SLAV. Arvo voidaan asettaa välille 1–250. Siirtonopeuden oletusarvo on 38,4 kbps. Tämä arvo voidaan muuttaa valikosta BAUD. Valittavissa olevat siirtonopeudet ovat: 9,6 kbps, 19,2 kbps, 38,4 kbps, 57,6 kbps ja 115,2 kbps.

Modbusväylään liittyväyt dokumentaatiot:
