M25-läpivientiholkit ja sokeat tulpat

M25-läpivientiholkit ja sokeat tulpat

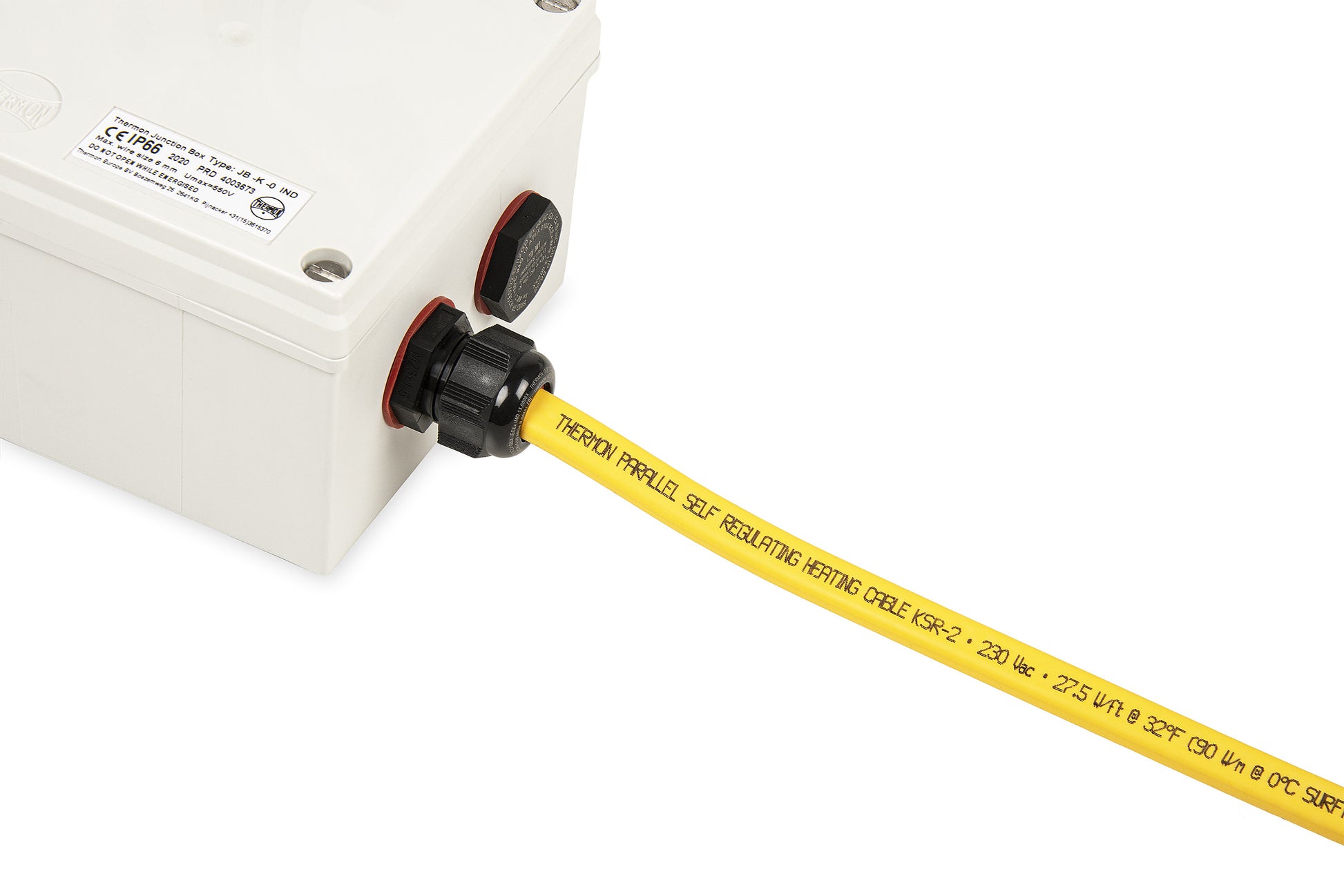

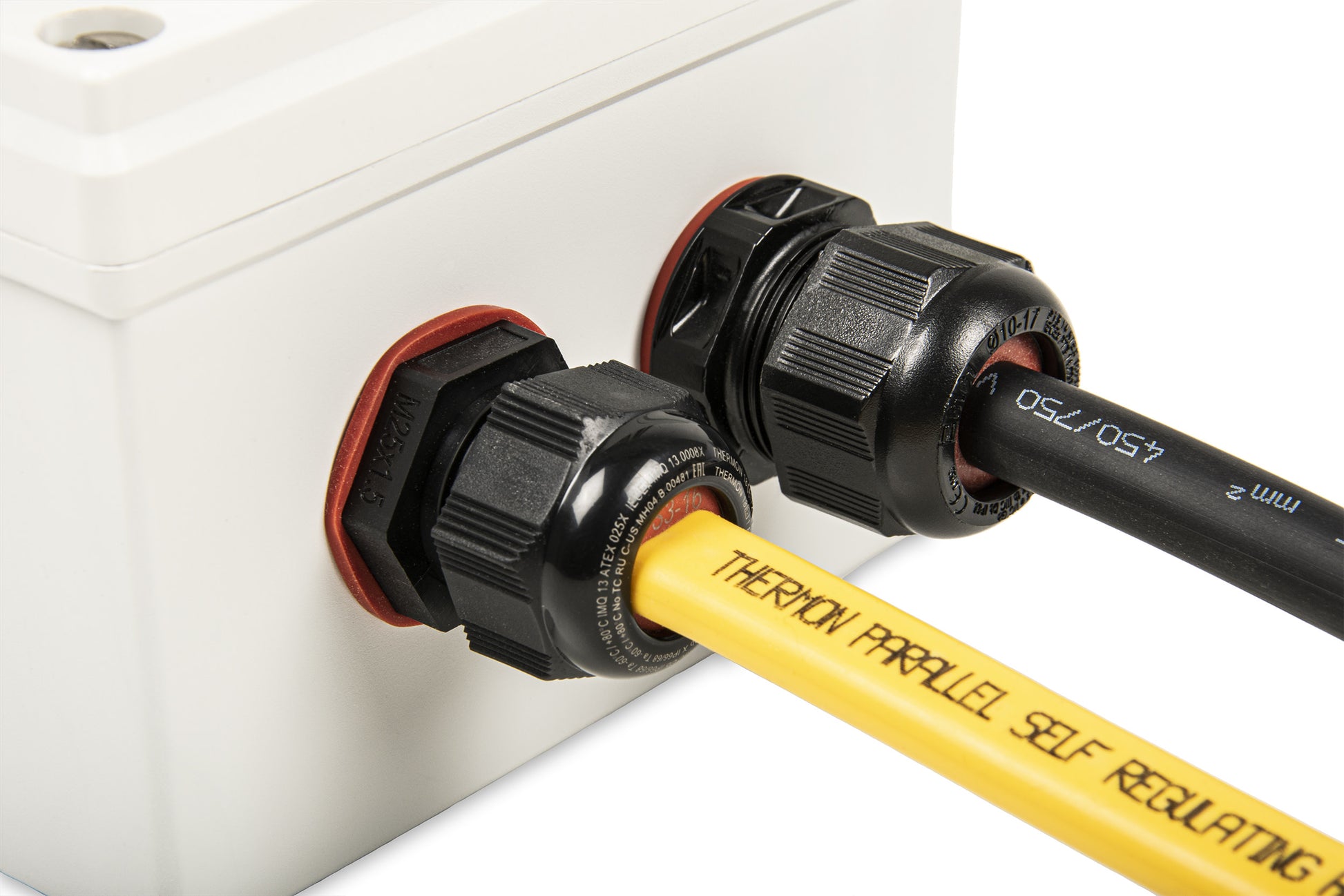

Läpivientiholkit ja tulpat on suunniteltu saattolämmityspiirin kytkemiseksi Thermonin hyväksymään jakorasiaan. (esim JB-K-0, JB-K-1 ja JB-K-2).

M25 läpivientiholkit soveltuu lämmityskaapeleille HTSX, KSX, FP, KSR, HPT, VSX-HT, RSX, BSX ja FLX. Syöttökaapelin läpivientiholkkiin (M25-PWR-Exe) soveltuu kaikki 7-17 mm paksut kaapelit.

Sokea tulppa soveltuu jakorasioihin joissa M25 x 1,5 kierteelliset läpimenoaukot. (esim JB-K-0, JB-K-1 ja JB-K-2).

ce 192 terminator hyvaksynnat
Thermon ja PST Image
Sähkönumero Tuotenimi Hinta KPL Tilaa
0435214 Eristeen läpivienti HTSX IEK-14 Kirjaudu nähdäksesi hinnat
0435215 Eristeen läpivienti BSX IEK-19 Kirjaudu nähdäksesi hinnat
0435216 Eristeen läpivienti sensors IEK-TES-1 Kirjaudu nähdäksesi hinnat
8109050 Läpivienti HTSX Ex M25- 14 Kirjaudu nähdäksesi hinnat
8109051 Läpivienti BSX Ex M25-19 EAC Kirjaudu nähdäksesi hinnat
8109052 Läpivienti VSX-HT, RSX M25-20-Ex Kirjaudu nähdäksesi hinnat
8109053 Läpivienti KSR, HPT M25-18-Exe Kirjaudu nähdäksesi hinnat
8109059 Syötön läpivienti Ex M25-PWR-Exe Kirjaudu nähdäksesi hinnat
8109066 Sokea tulppa M25-B-Exe Kirjaudu nähdäksesi hinnat
Tuotteet lisättiin koriin!

Tekniset tiedot
  • ATEX-hyväksytty: Kyllä
  • Rungon materiaali: Metallivapaa Polyamidi
  • Tiivisteen materiaali: Silikoni
  • Suojaus: UV-suojattu
  • Suojausluokka: IP66/IP68 (EN60529)
  • Lämpötilankesto: -60... +75 °C
  • M25-PWR-Exe syöttökaapelin läpivientiin sopiva kaapelin halkaisija: 7 – 17 mm

Hyväksynnät:

II 2 G Ex e IIC Gb
II 2 D Ex tb IIIC Db
PTB 14 ATEX 1008 X

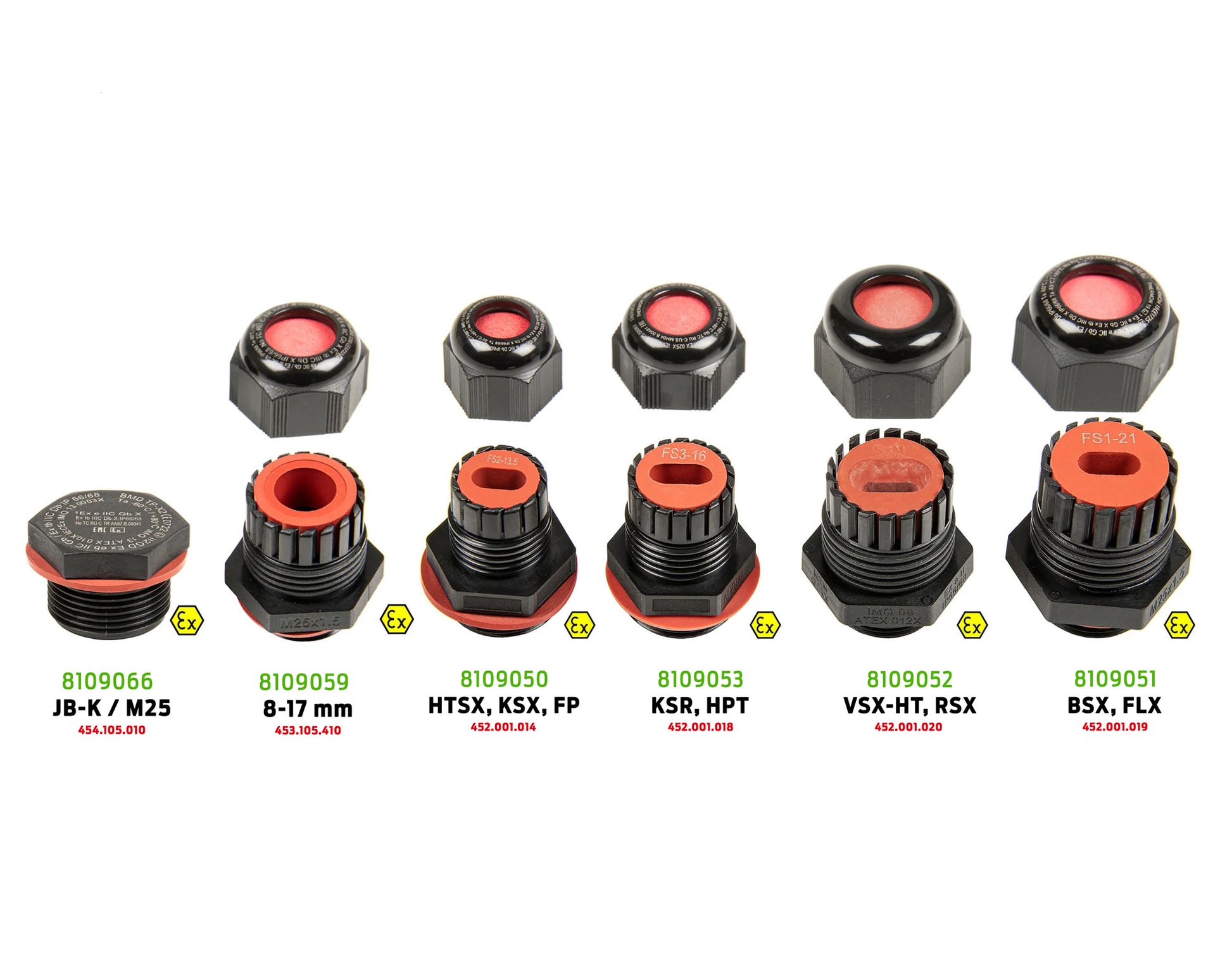

Sähkönumero Kuvaus Tyyppi
81 090 50 Läpivienti HTSX, KSX, FP M25-14-EXE
81 090 51 Läpivienti BSX, FLX M25-19-EXE
81 090 52 Läpivienti VSX-HT, RSX M25-20-EXE
81 090 53 Läpivienti KSR, HPT M25-18-EXE
04 352 14 Laipallinen eristeen läpivienti HTSX, KSX, FP IEK-SX
81 090 59 Syöttökaapelin läpivienti 8-17mm kaapelille M25-PWR-EXE
81 090 66 M25 sokea tulppa M25-B-EXE

Yhteensopivia tuotteita

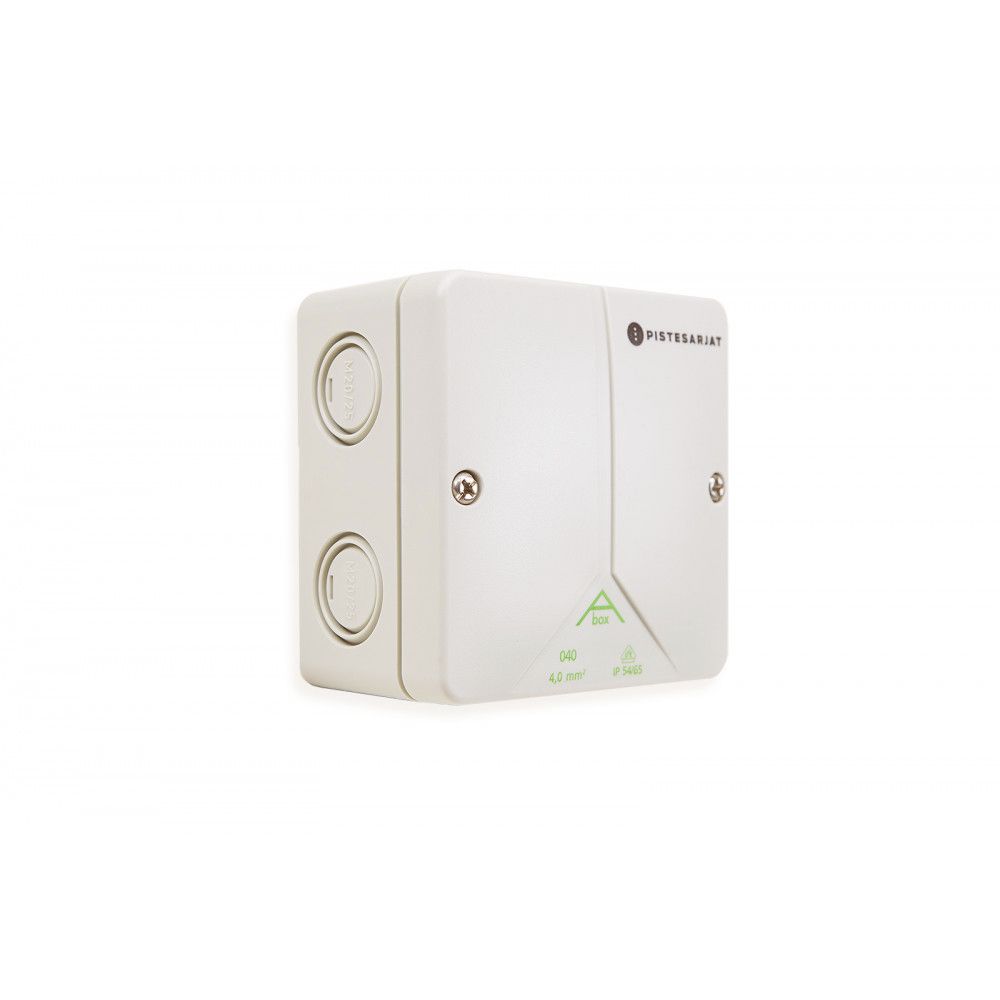

  • Jakorasia IP 54/65 94x94x56 JB-K-1 M20/25 PST

    1603408

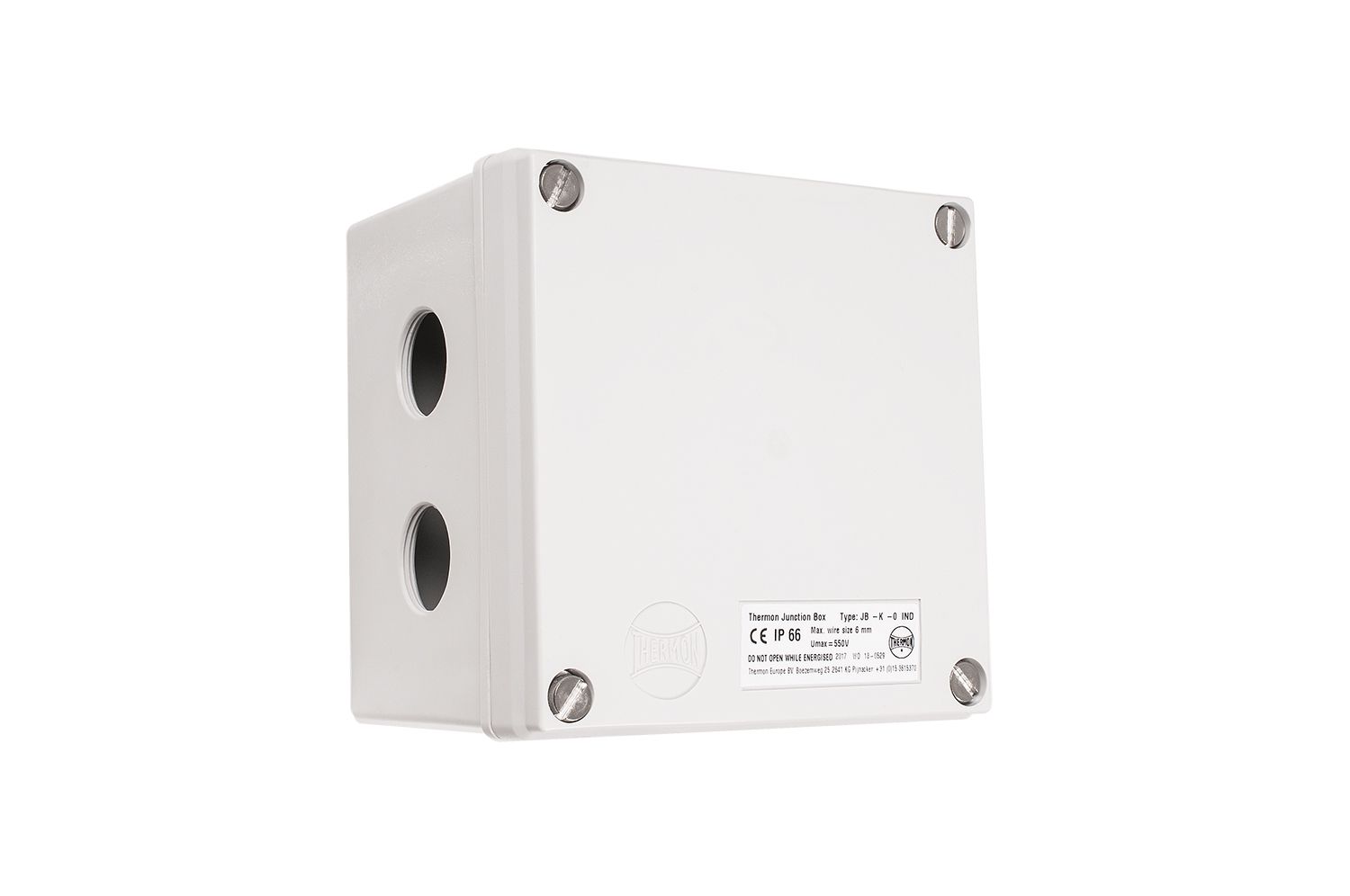

  • Jakorasia IP66 JB-K-0 4XM25 IND

    1603409

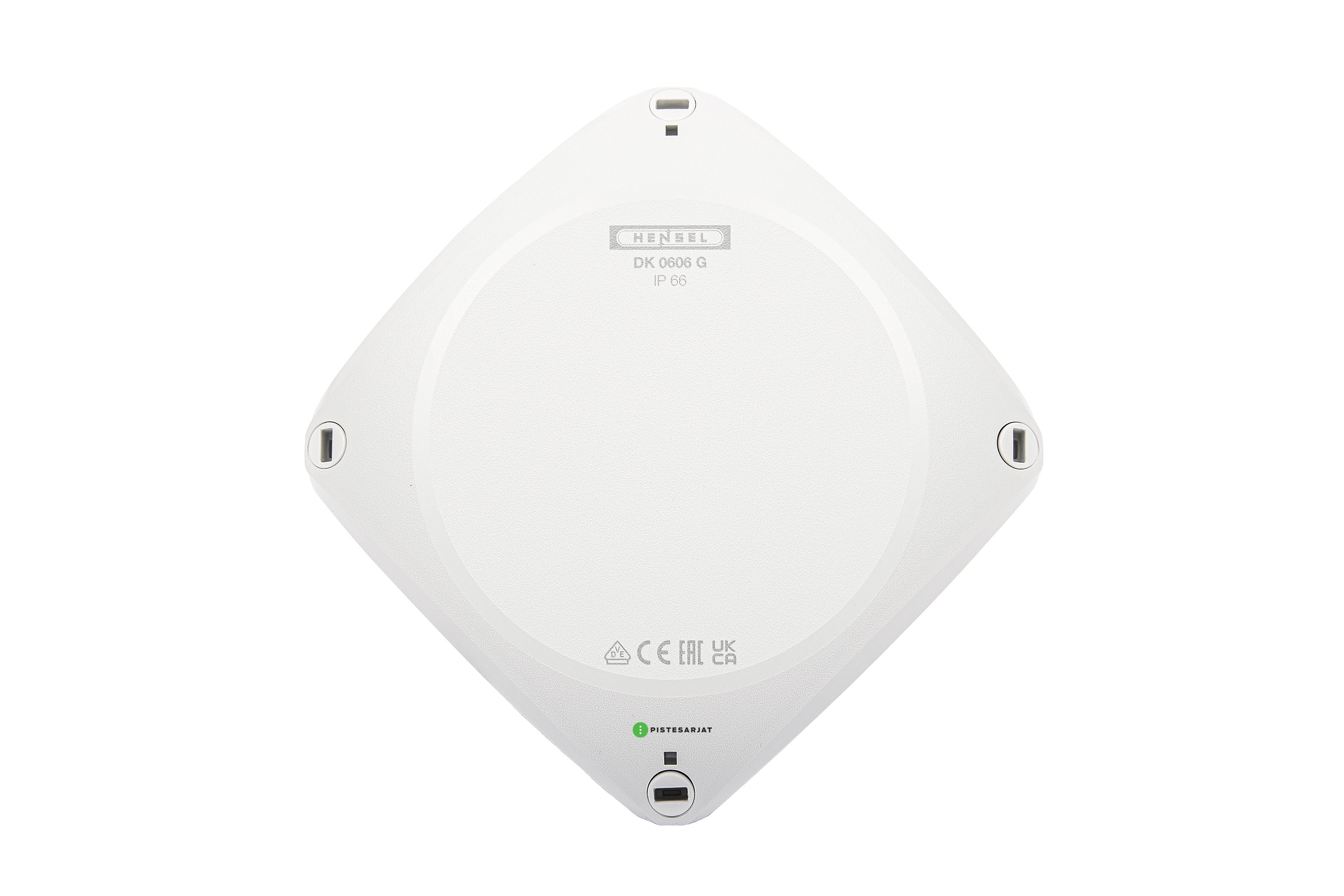

  • 139x119x70 Jakorasia IP65 JB-K-2 M25

    0435302

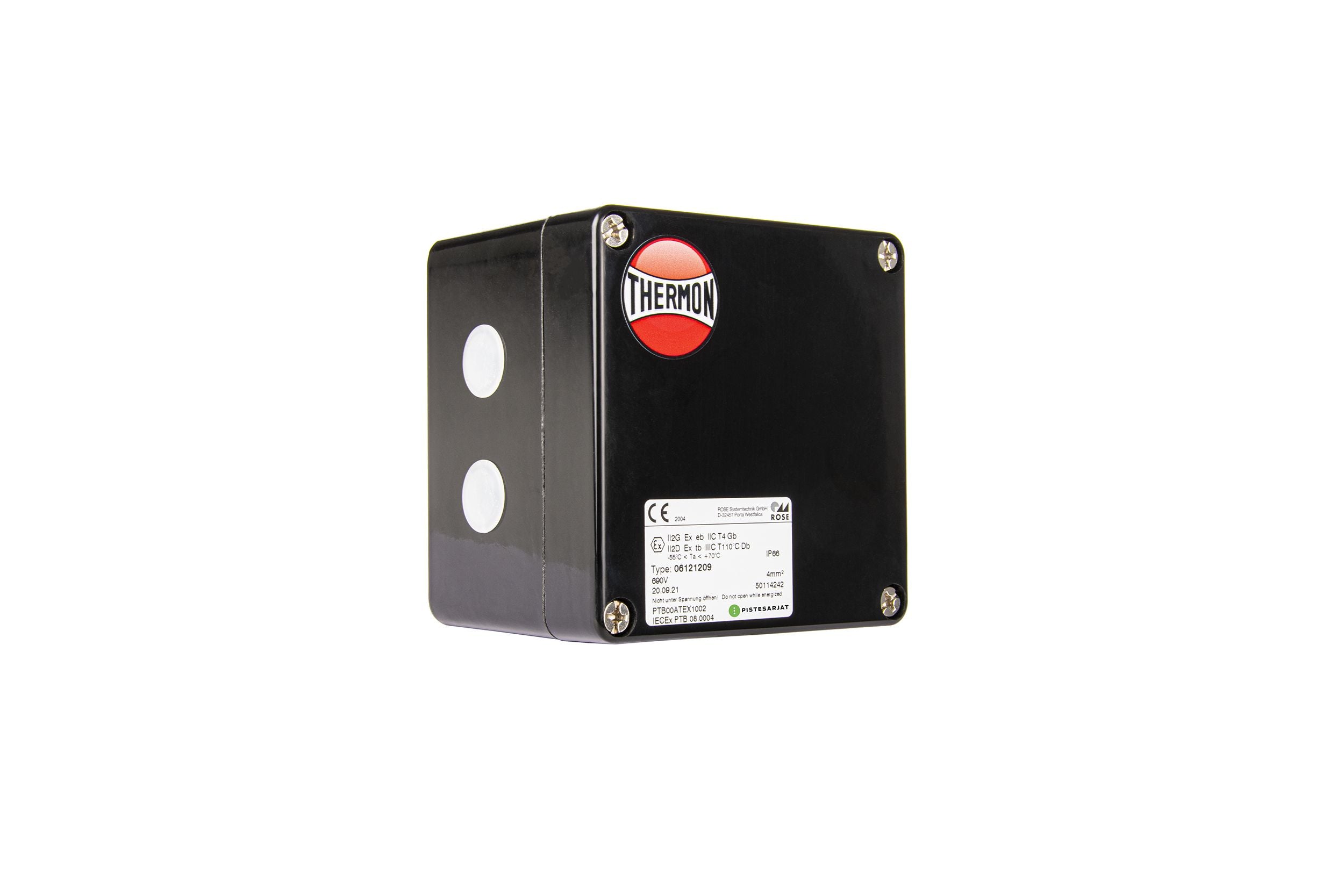

  • Jakorasia Ex JB-K-0-4xM25 Ex
