Halogeeniton Standardit: VDE 0266 ja CENELEC HD 604 S1
Palonkestävyys: (FE180) standardien VDE 0472-814 ja IEC 60331 mukaisesti.
Järjestelmän palonkestoluokka: E60 standardin DIN 4102-12 mukaisesti
Käyttökohteet:
Palonkestäviä asennuskaapeleita käytetään kohteissa, joissa tarvitaan erityistä suojaa tulelta ja liekeiltä suojaamaan ihmisiä ja laitteita ja joissa on noudatettava erityisen tiukkoja turvallisuusmääräyksiä. Soveltuu sisäkäyttöön. Ulkokäyttöä varten tuote on suojattava suoralta auringonvalolta. Kaapelin saa asentaa suoraan maahan tai veteen vain, jos käytetään suojaputkea. Nämä kaapelit täyttävät järjestelmän palonkestoluokalle E60 asetetut vaatimukset standardin DIN 4102-12 mukaisesti. Järjestelmän palonkestävyys taataan 400 V:n käyttöjännitteeseen saakka. Sallittu johtimen käyttölämpötila +90 ˚C.
HUOM! Kaapeleiden hintaan lisätään mahdollisesti katkaisu- ja kelausmaksu (kts. Toimitus ja palautusehdot).
Tuotteet lisättiin koriin!
Tekniset tiedot

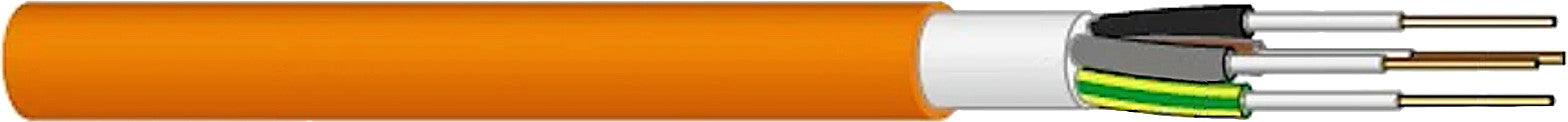

Rakenne
Johdin:
Kirkas kuparilanka, yksisäikeinen tai harvasäikeinen, IEC 60228, EN 60228, (≥VDE 0295)
Liekinkestävä polyolefiiniyhdiste, CENELEC HD 604 S1 ja VDE 0276-604 ”HM4”
Johdinvärit:
CENELEC HD 308 S2 ja VDE 0293
Vaipan väri:
Oranssi
Merkinnät:
DÄtwyler KERAM (N)HXH FE180 E30-E60 1kV, SWISS MADE ”N X MM2” VDE REG. NR. 7780 ”TILAUSNRO” ”VUOSI” ”METRIMITTA” tai pyynnöstä
Sähköiset ominaisuudet
Nimellisjännite:
0,6/1 kV
Koestusjännite:
4 000 V, 50 Hz
Yleiset ominaisuudet
Min.taivutussäde:
asennettaessa ja kiinteässä asennuksessa15* x D (yksijohtiminen kaapeli)12* x D (monijohtiminen kaapeli)(D = ulkohalkaisija)kiinteä asennus *50 % vähentymä, jos asennetaan30 °C:seen mallinteen kanssa
Käyttölämpötila:
kiinteä asennus –45...+90 °C / asennettaessa –5...+50 °C
Halogeeniton, ei syövyttäviä palokaasuja:
IEC 60754-1/2, EN 60754-1/2. VDE 0482-754-1/2, SEV TPV11, AREI-RGIE Art. 104-SA
