PYRO HOTFIX muoviset palojakorasiat E30–E90
PYRO HOTFIX muoviset palojakorasiat E30–E90

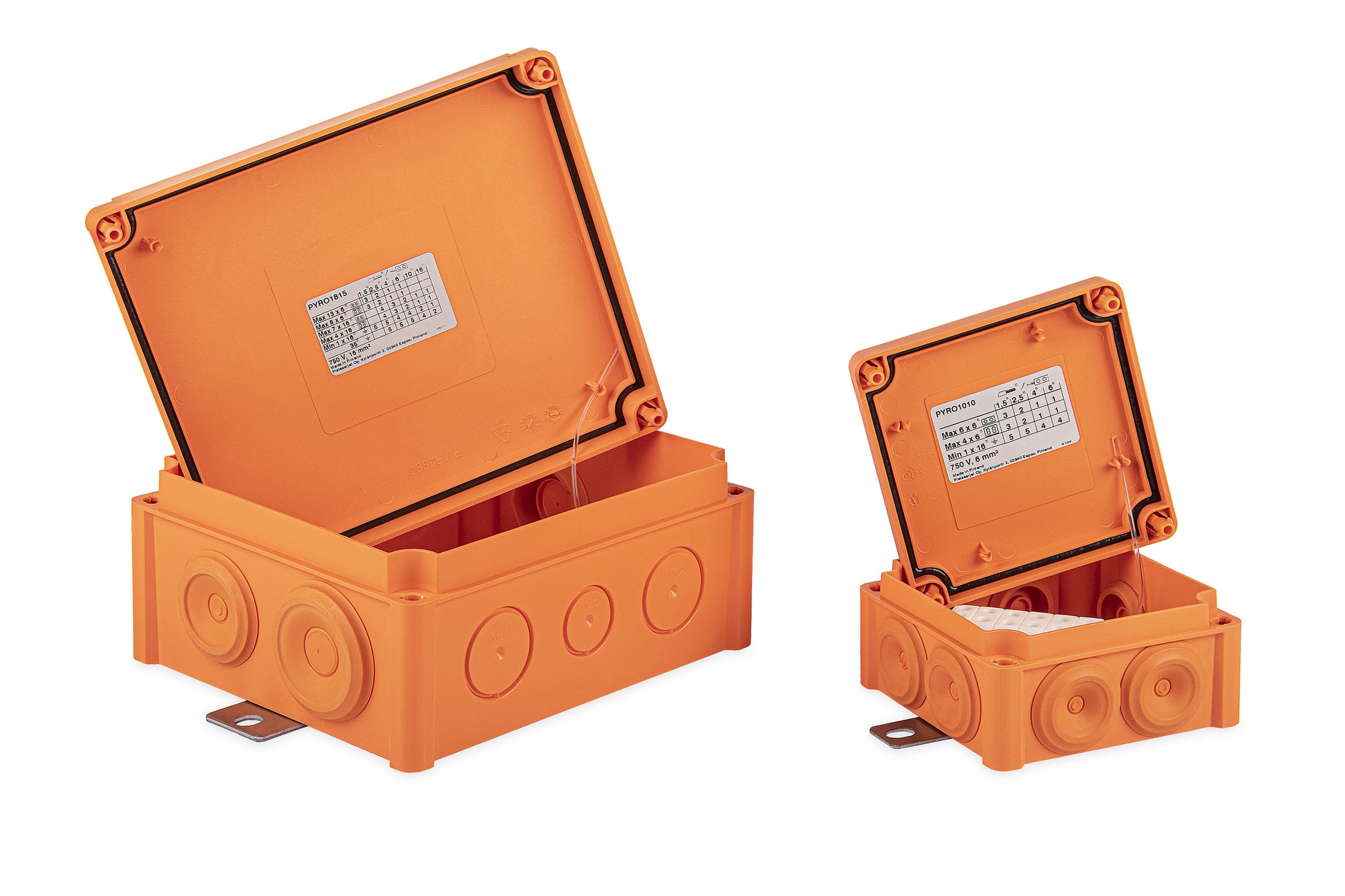

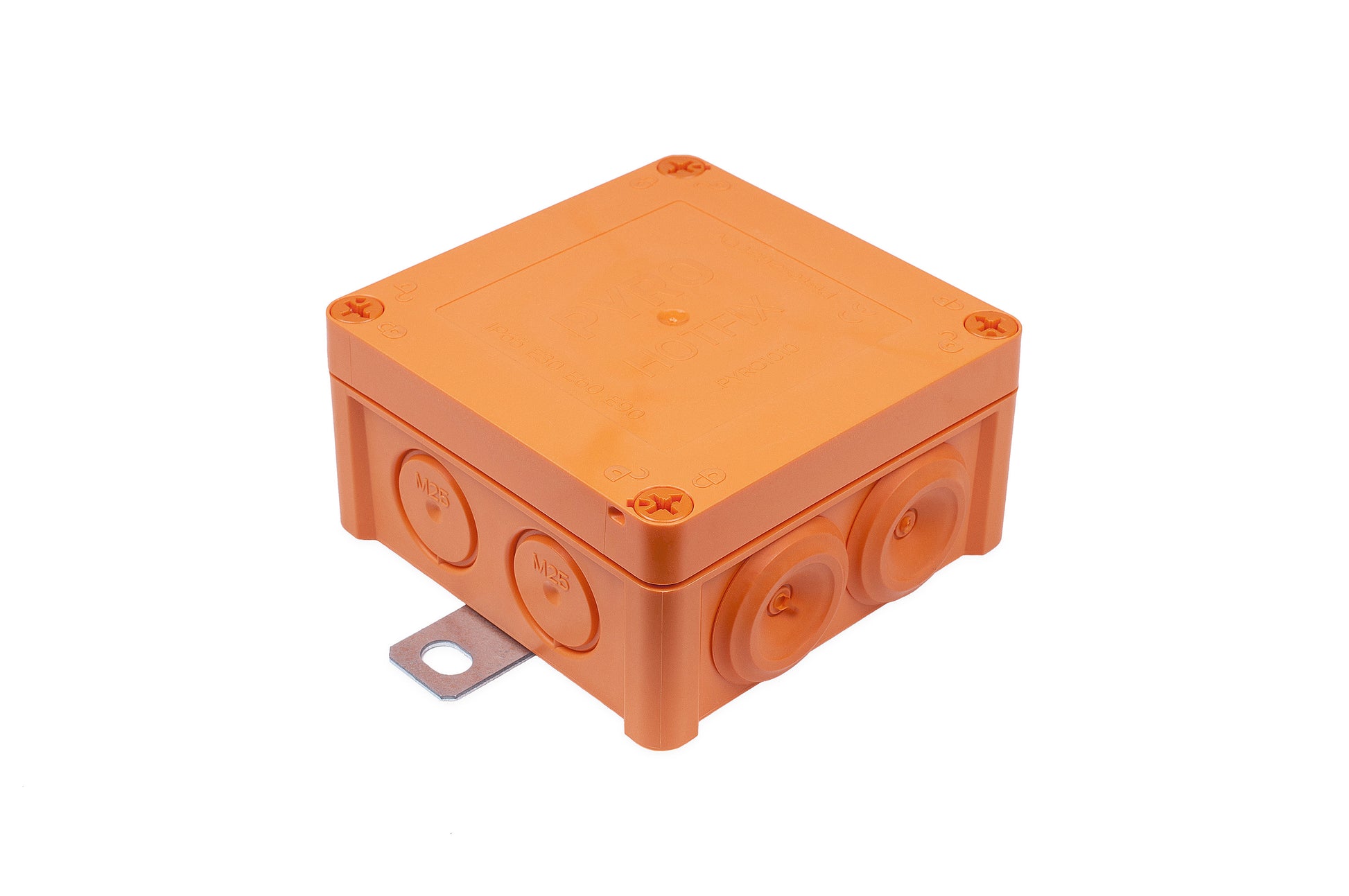

Muovisten PYRO Hotfix® palojakorasioiden suunnittelussa on ensisijaisesti lähdetty liikkeelle sähköurakoitsijoiden toiveista ja tästä johtuen ne on tehty mahdollisimman asentajaystävällisiksi kuitenkin huomioiden niiden toiminnallisuus palotilanteissa.
PYRO Hotfix® palojakorasioissa kaikki osat ovat valmiiksi esikoottuna mikä helpottaa sähköasentajan työtä huomattavasti työmaalla. Itse liittimissä löytyy kaksi vaihtoehtoa, ns. läpimenevä jossa kaksi johdinaukkoa vastakkain sekä haaroitusversion jossa yhteensä 4kpl johdinaukkoja.
Rasian oikea toiminnallinen palonkestoisuus on erittäin tärkeää ja siksi PYRO Hotfix® palojakorasiat on testattu Saksalaisen standardin DIN4102-12 mukaan joka takaa tuotteelle järjestelmän palonkestoisuuden käytettäessä niitä yhdessä esimerkiksi Dätwylerin FRHF-kaapeleiden ja kannakkeiden kanssa.
Tekniset tiedot
Tekniset tiedot
- Testit: Testattu standardin DIN4102-12 mukaan
- Täyttää standardit: EN 60947-7-1:2009; EN 60998-2-1 ja 60670
- Liittimet: Haaroitusliittimet 2 johdinaukolla tai haaroitusliittimet 4 johdinaukolla
- Läpiviennit: TET-läpiviennit valmiiksi paikoillaan
- Ruuvit: Sisältää betoniruuvit PYRO MMS H7,5/45 40mm (Ei mallissa PYRO101046L / Sähkönumero: 1603452)
- Kiinnitys: Helppokäyttöiset ulkoiset kiinnityspisteet

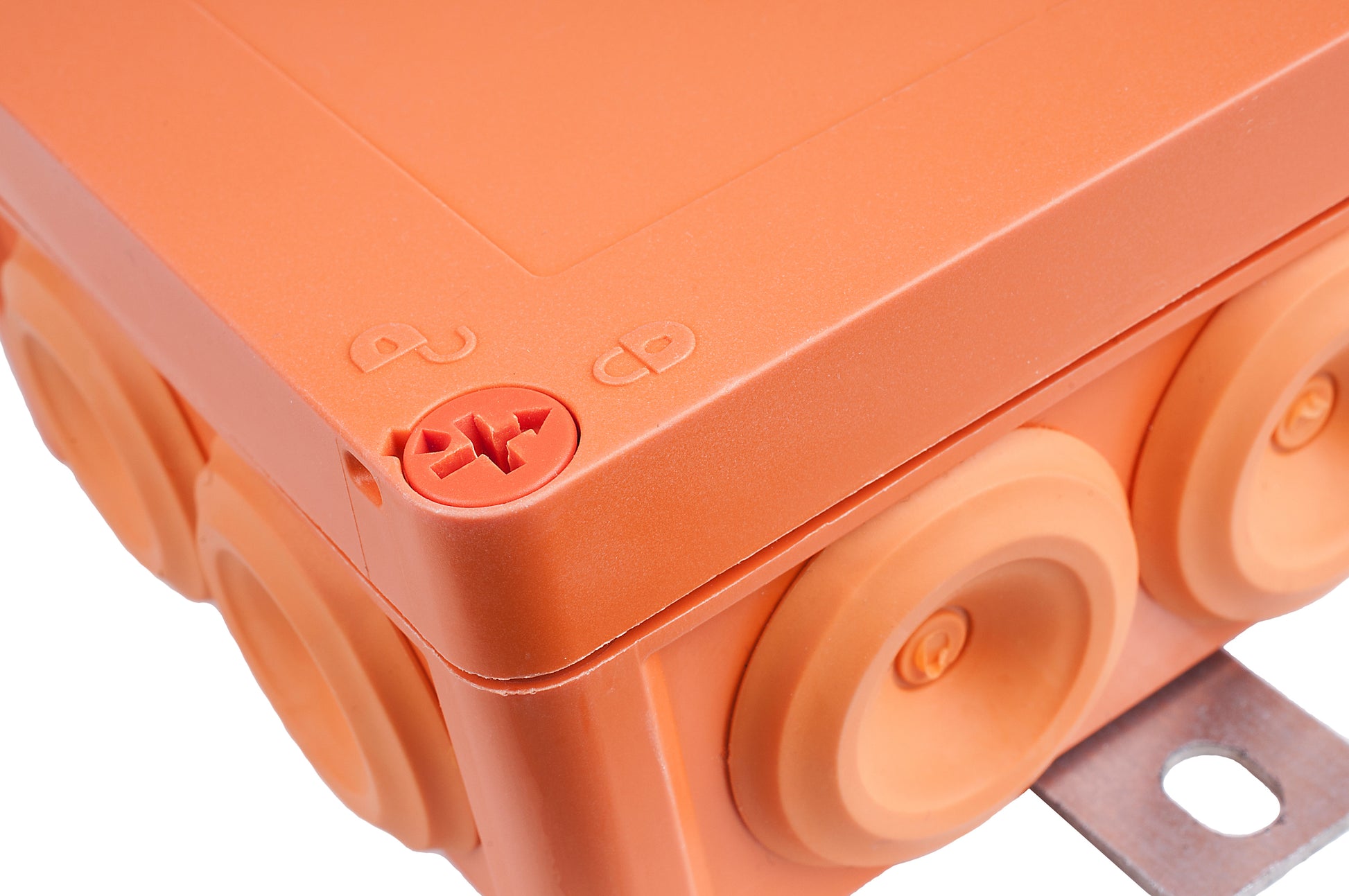

- Kansi: Pikaruuvit kannen kiinnityksessä ja nyloninen putoamissuojasiima
- Liitinkisko: Liitinkisko poikittain joka helpottaa kytkemistä
- Kiinnitys: Helppokäyttöiset ulkoiset kiinnityspisteet
- Suojausluokka: IP65
- Materiaali: Halogeenivapaa erikoismuovi
| Sähkönumero | Kuvaus | Liittimet | Mitat (mm) | Myyntiyksikkö |
|---|---|---|---|---|

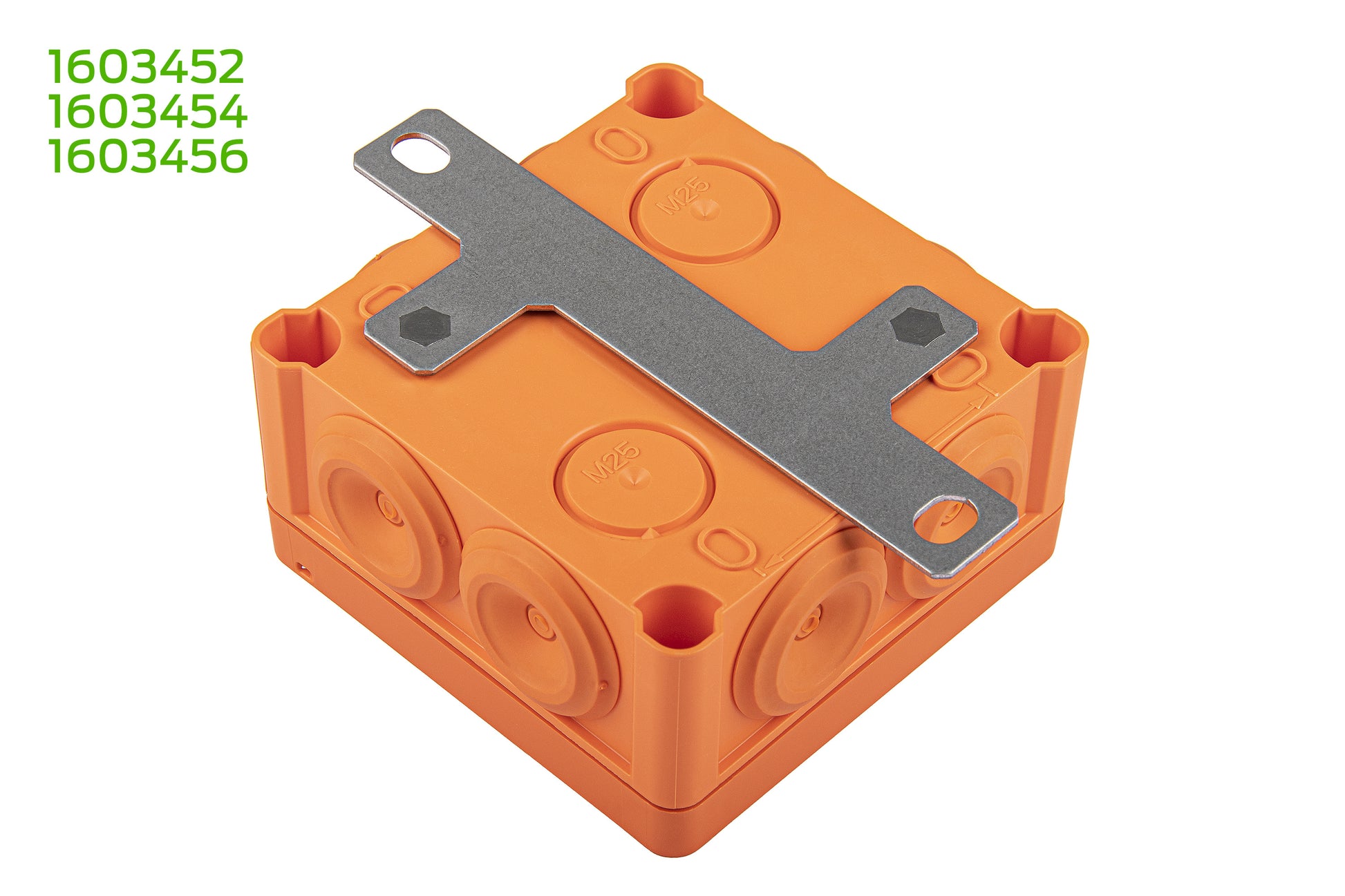

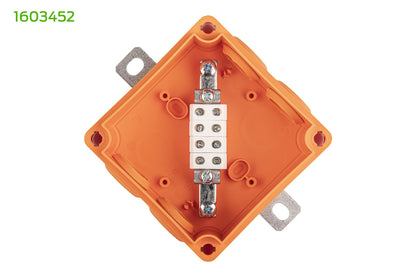

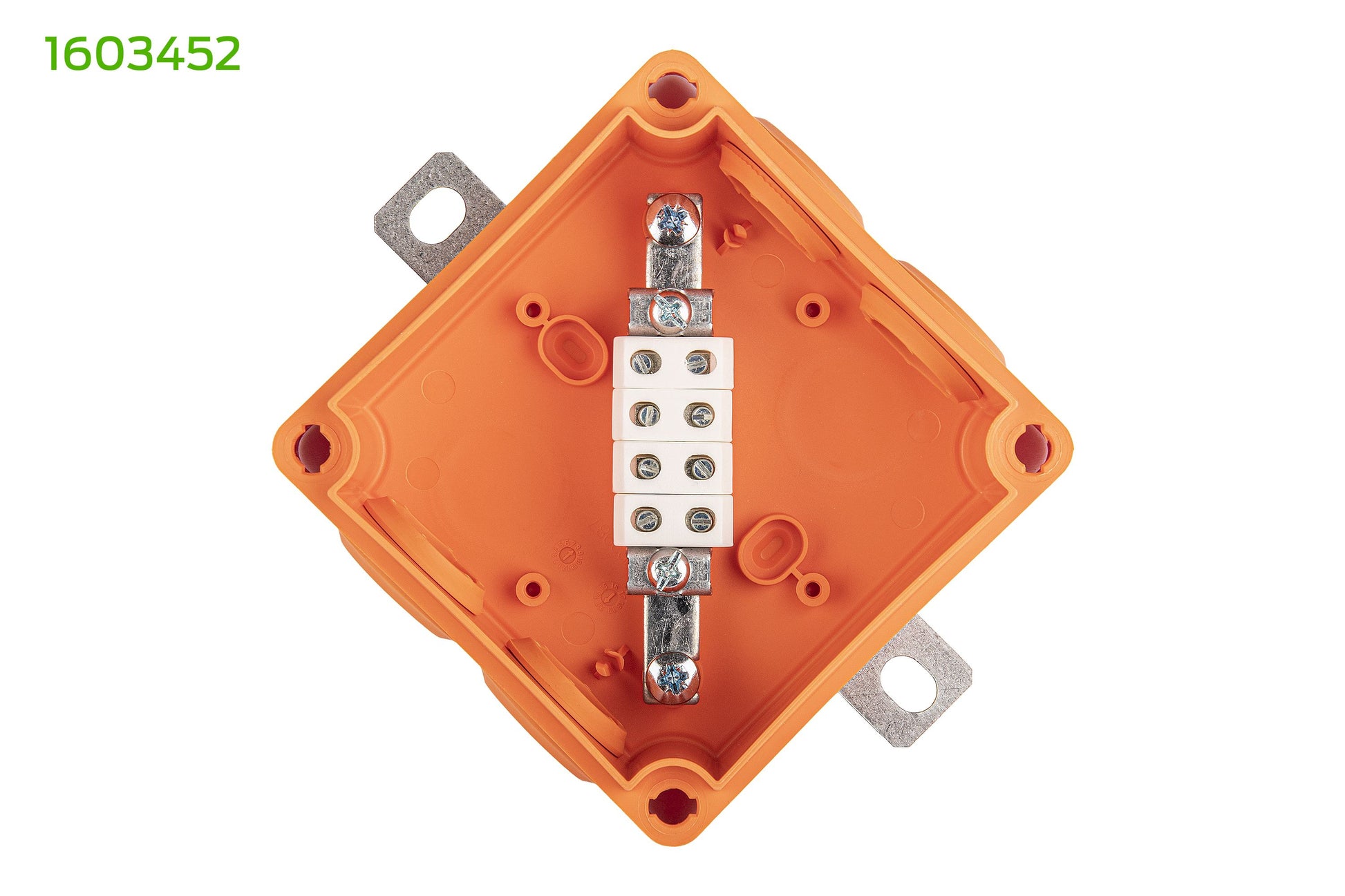

| 16 034 52 | PYRO101046L PYRO Hotfix® palojakorasia E90 | 4kpl 2x6mm² + PE | 100x100x50 | 1 kpl |

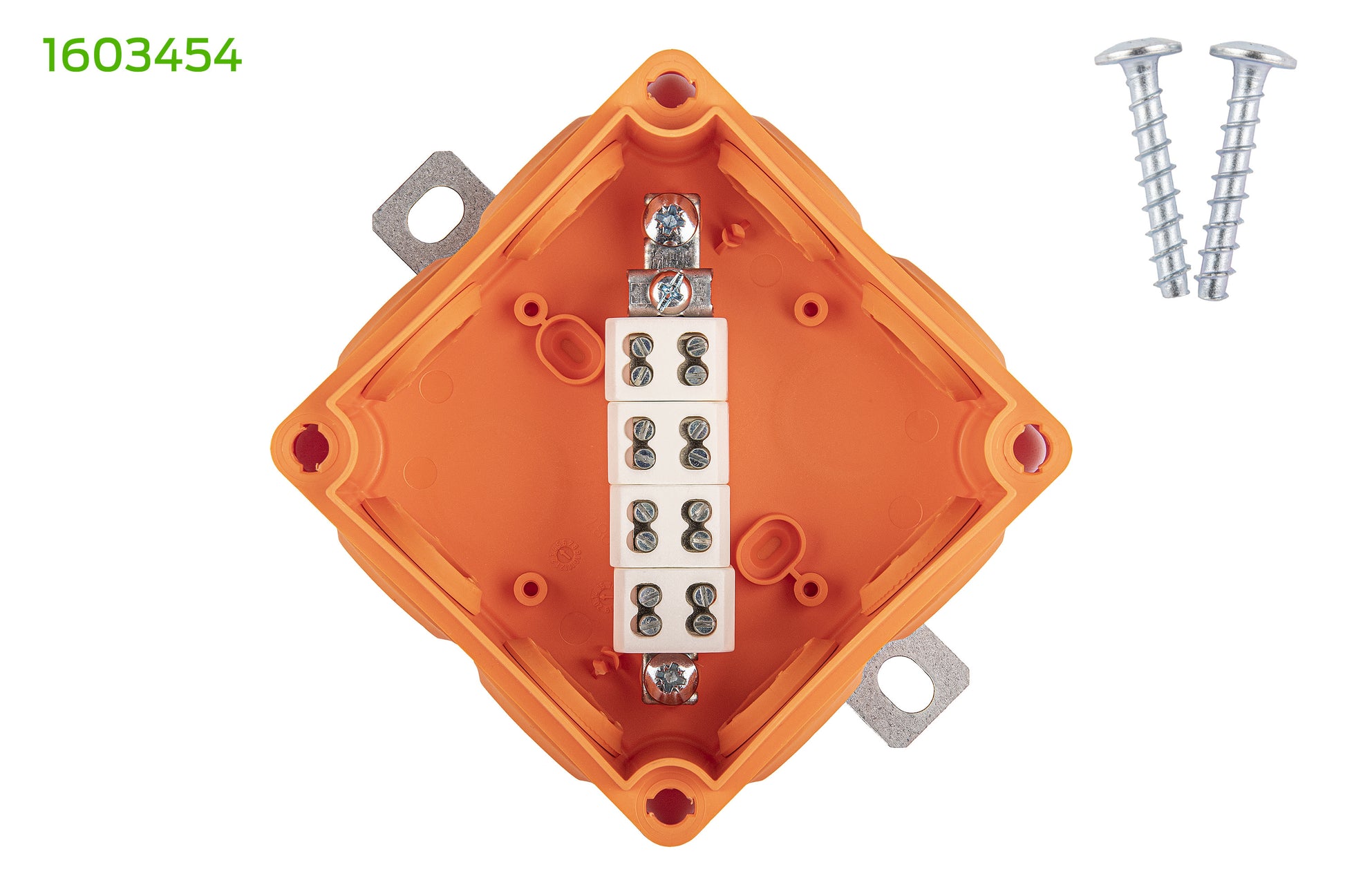

| 16 034 54 | PYRO101046H PYRO Hotfix® palojakorasia E90 | 4kpl 4x6mm² + PE (läpimenevät liittimet) | 100x100x50 | 1 kpl |

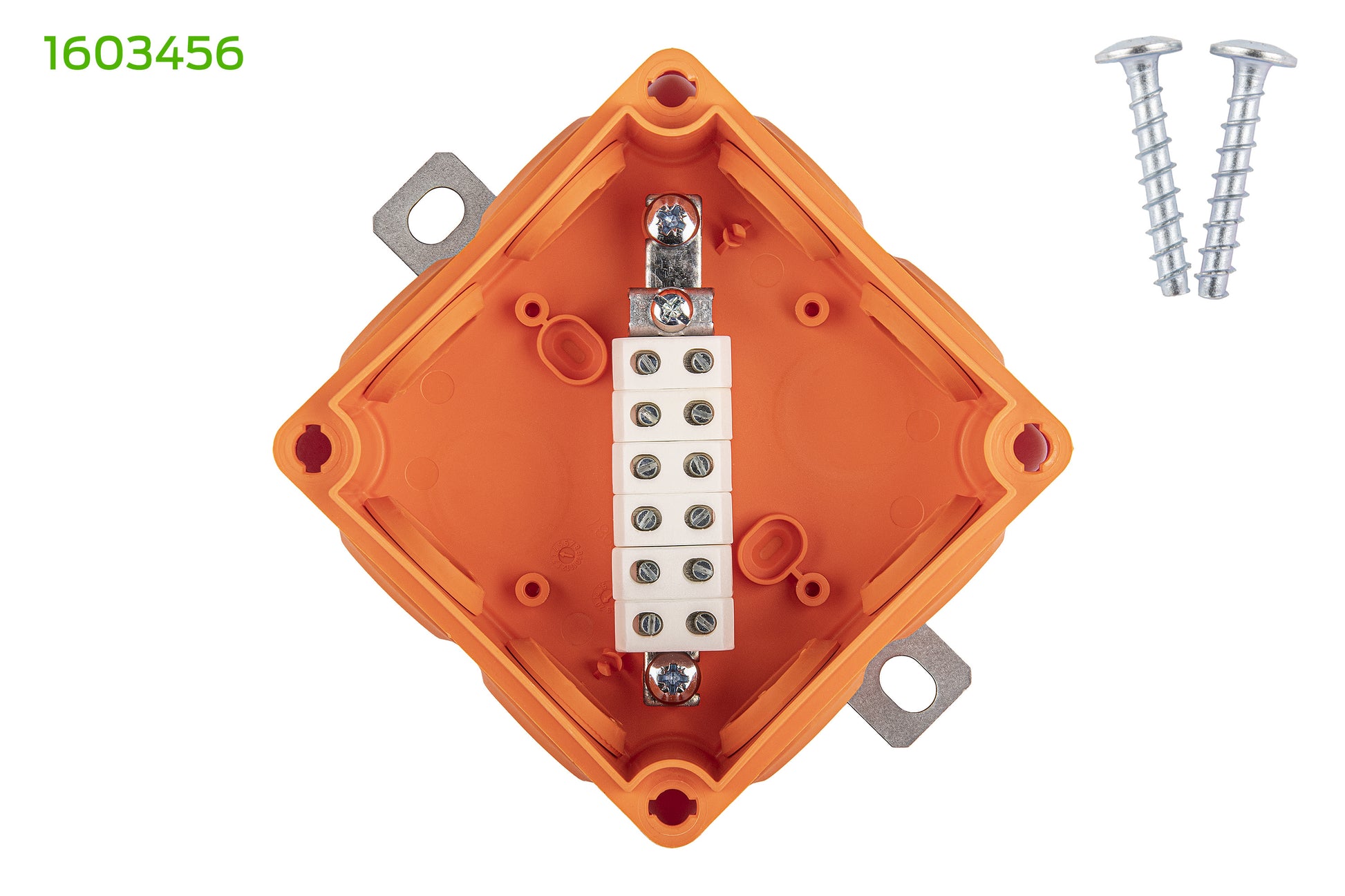

| 16 034 56 | PYRO101066L PYRO Hotfix® palojakorasia E90 | 6kpl 2x6mm² + PE (läpimenevät liittimet) | 100x100x50 | 1 kpl |

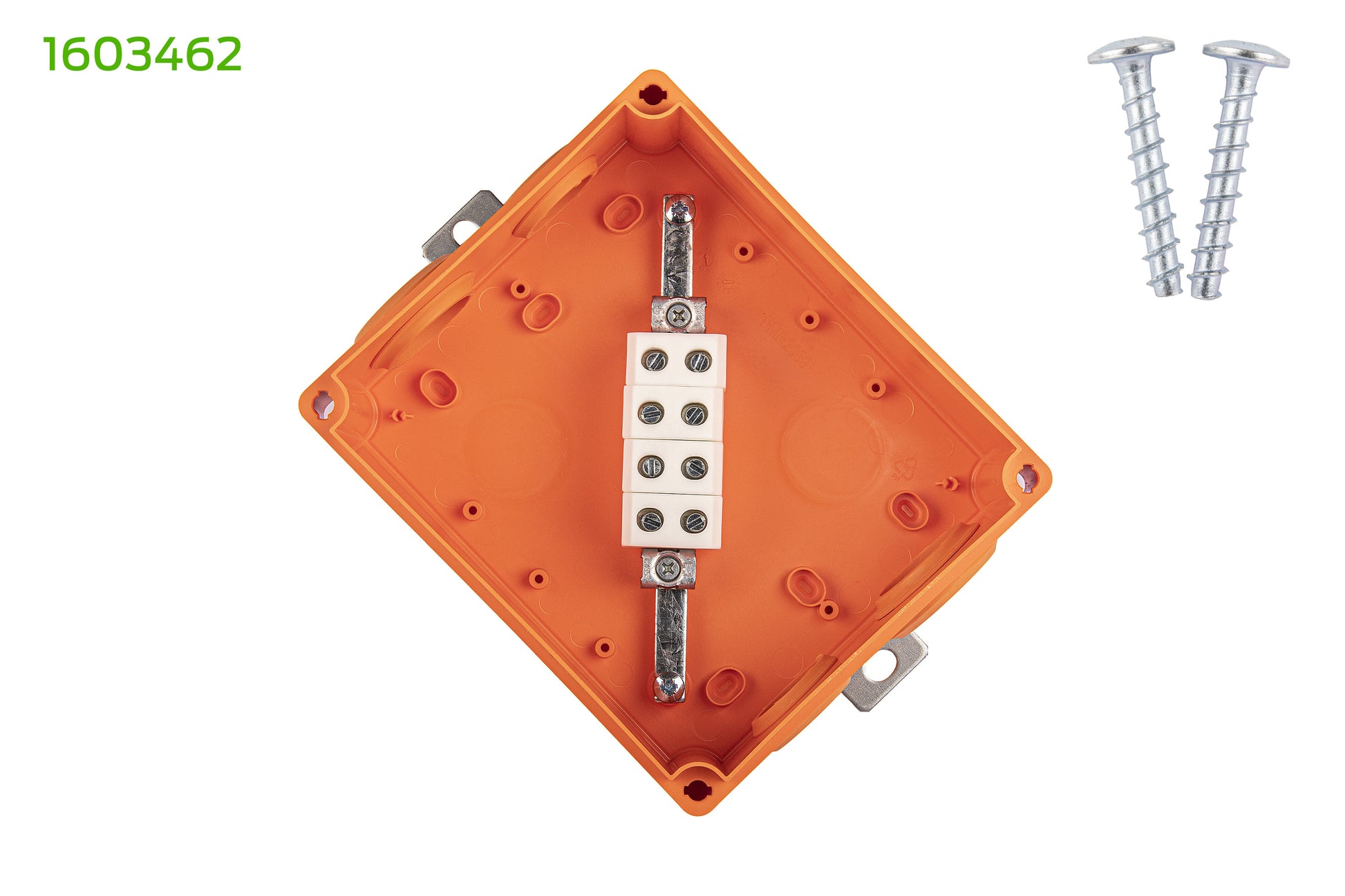

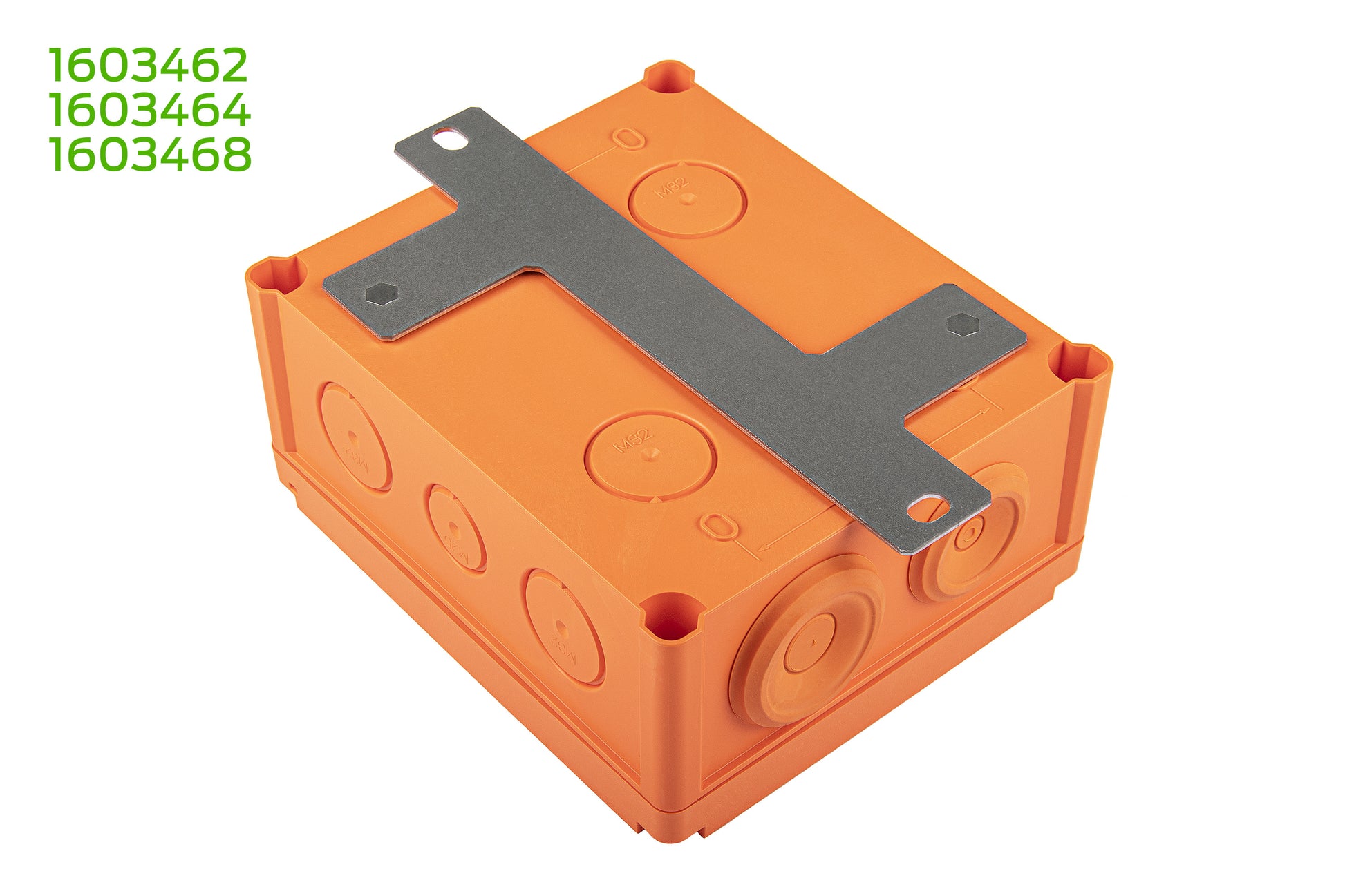

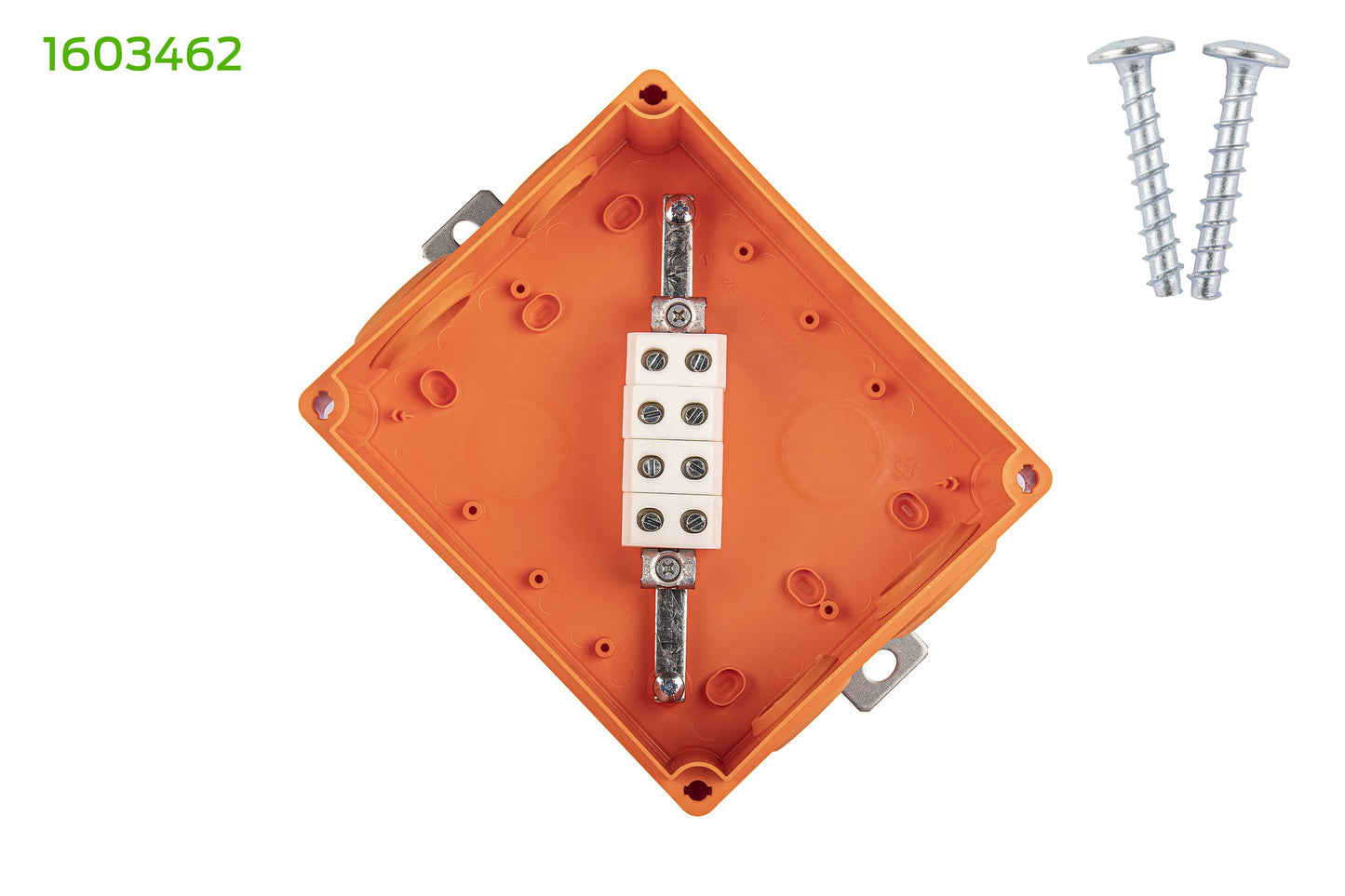

| 16 034 62 | PYRO1815416L PYRO Hotfix® palojakorasia E90 | 4kpl 2x16mm² + PE (läpimenevät liittimet) | 150x175x80 | 1 kpl |

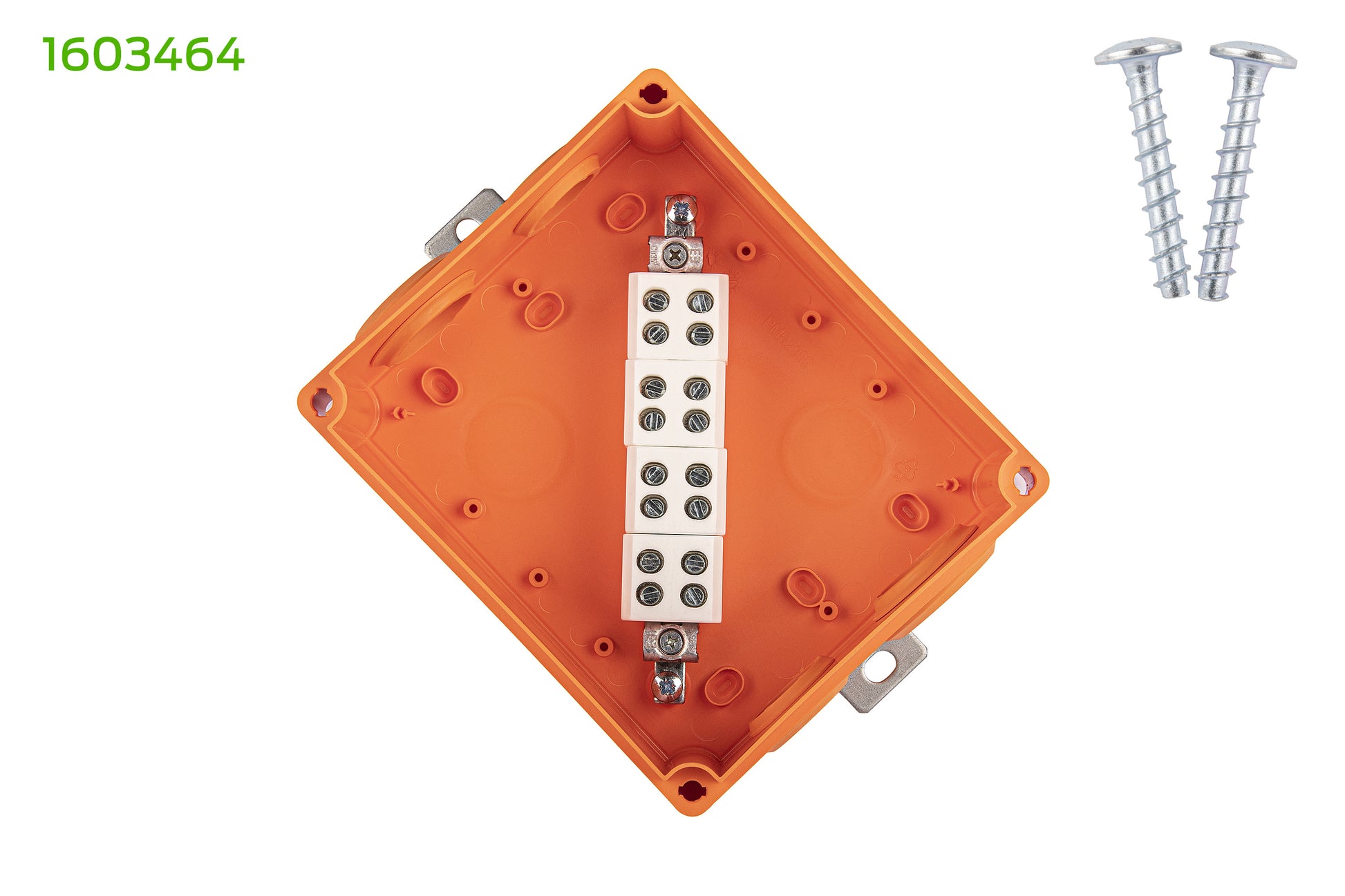

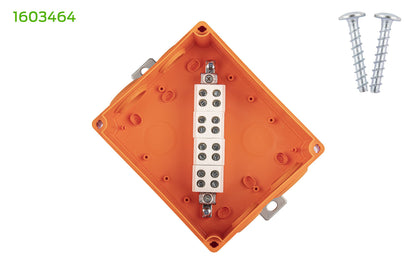

| 16 034 64 | PYRO1815416H PYRO Hotfix® palojakorasia E90 | 4kpl 4x16mm² + PE | 150x175x80 | 1 kpl |

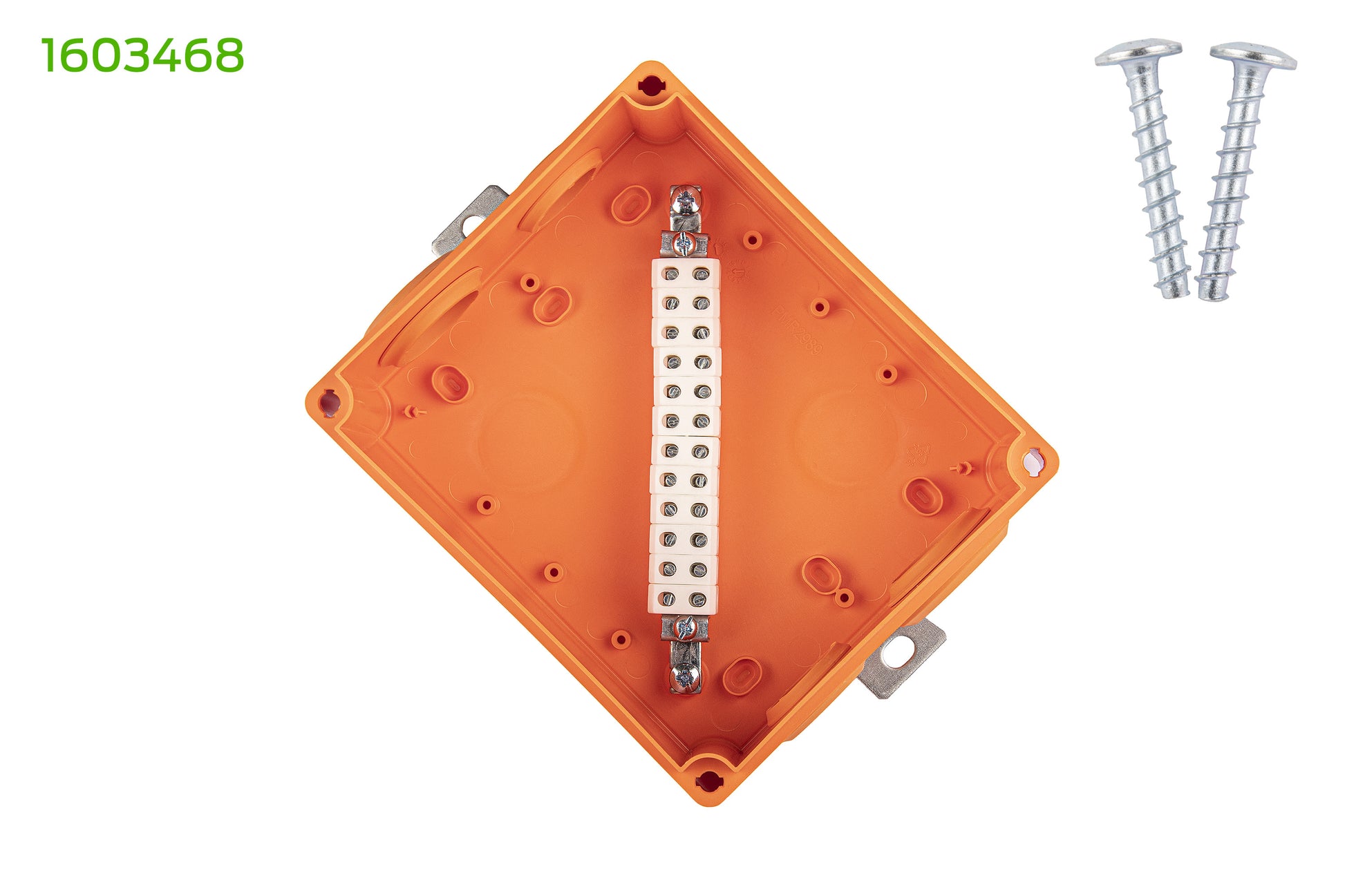

| 16 034 68 | PYRO1815126L PYRO Hotfix® palojakorasia E90 | 12kpl 2x6mm² + PE (läpimenevät liittimet) | 150x175x80 | 1 kpl |
