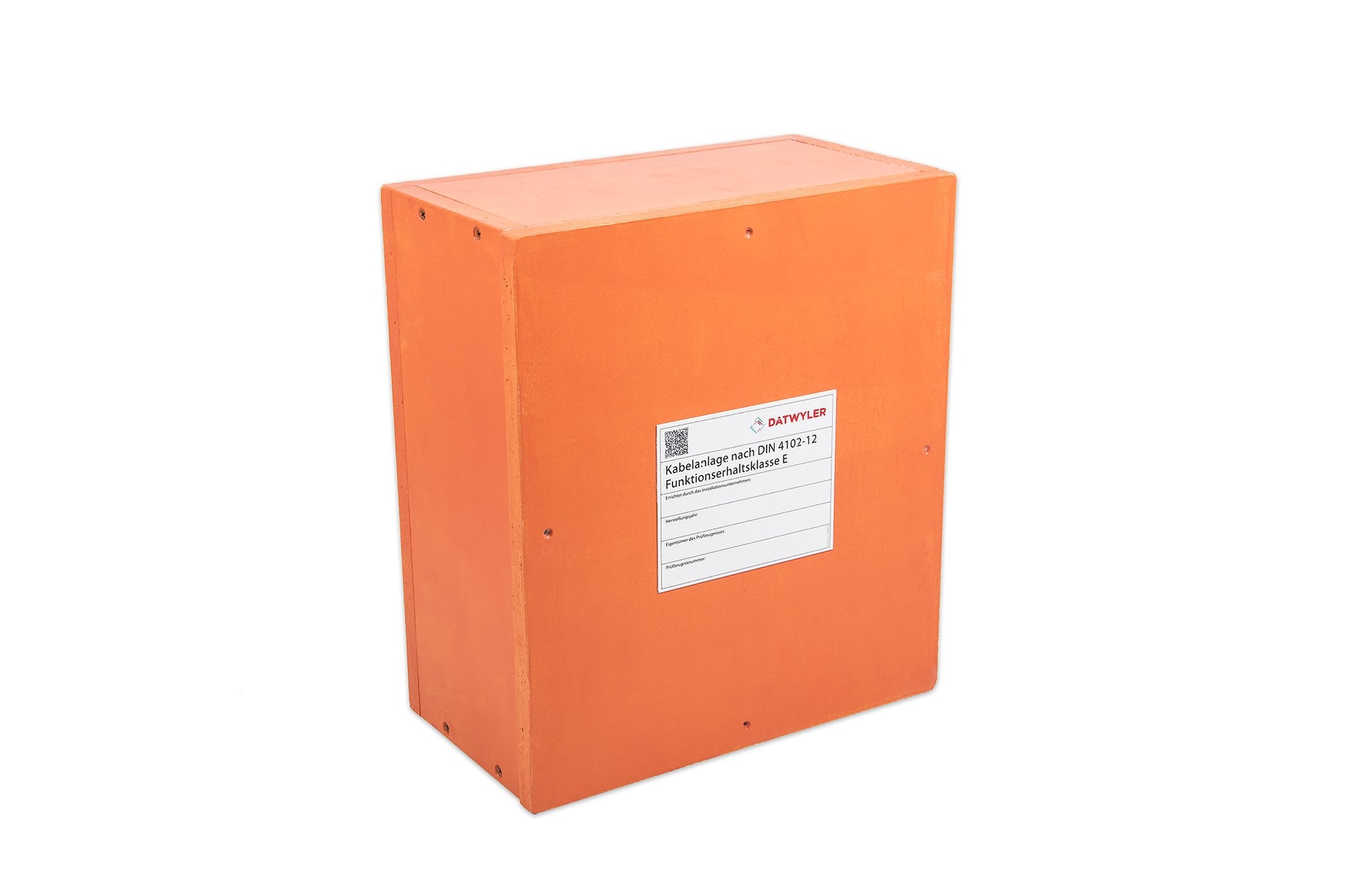

Hercules-jakorasiat E30–E90

Hercules-jakorasiat E30–E90

Käyttökohteet

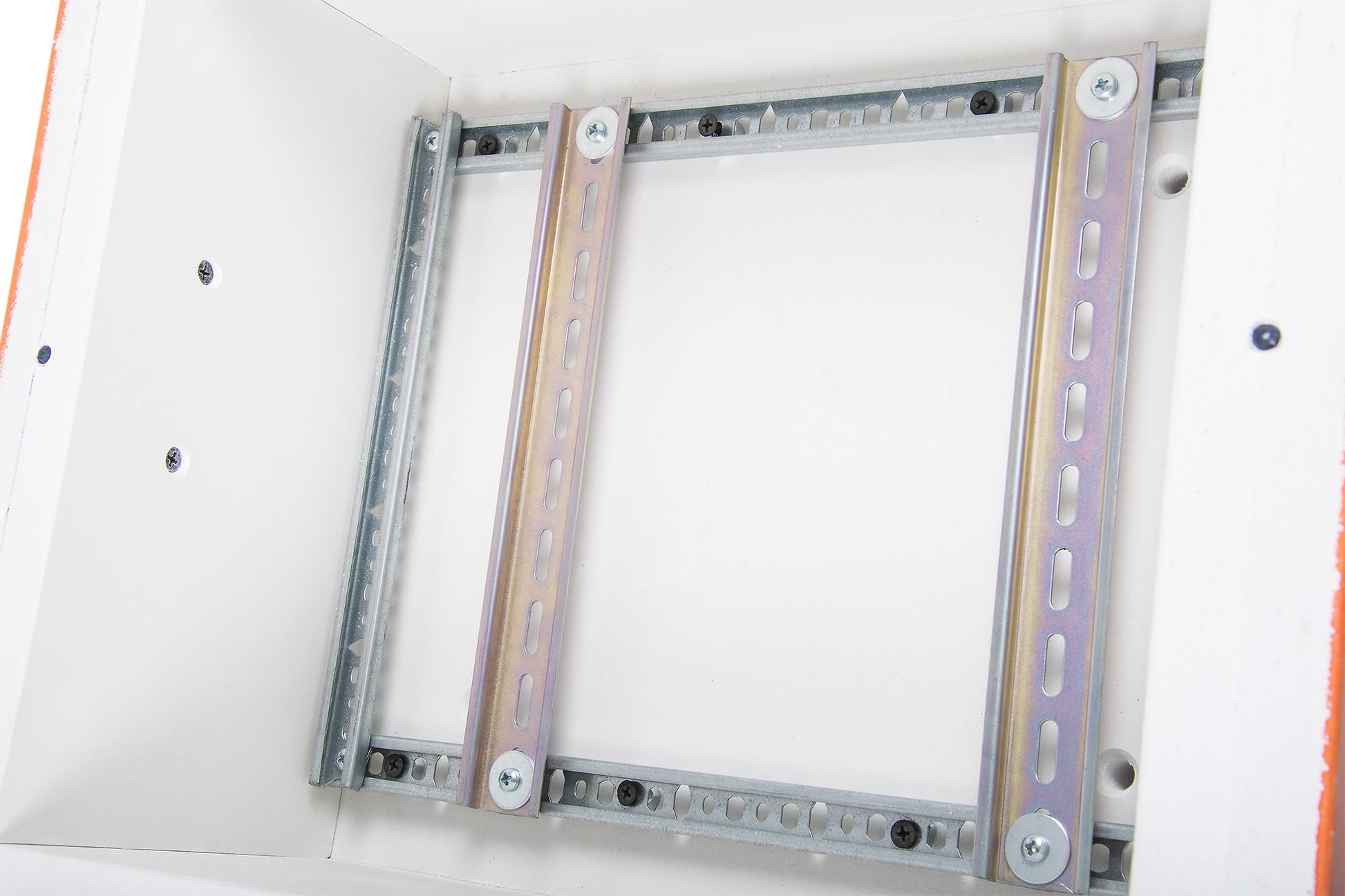

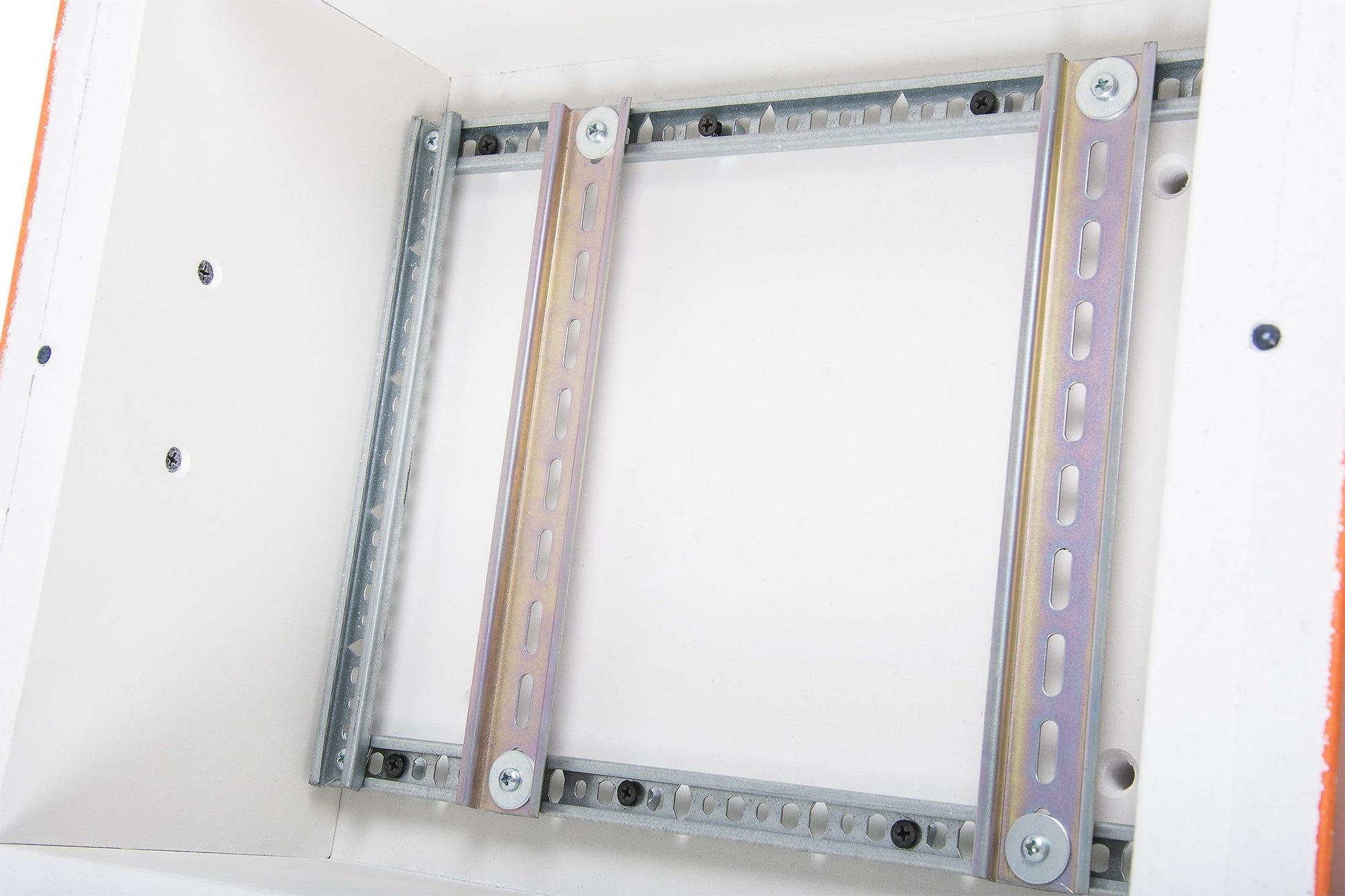

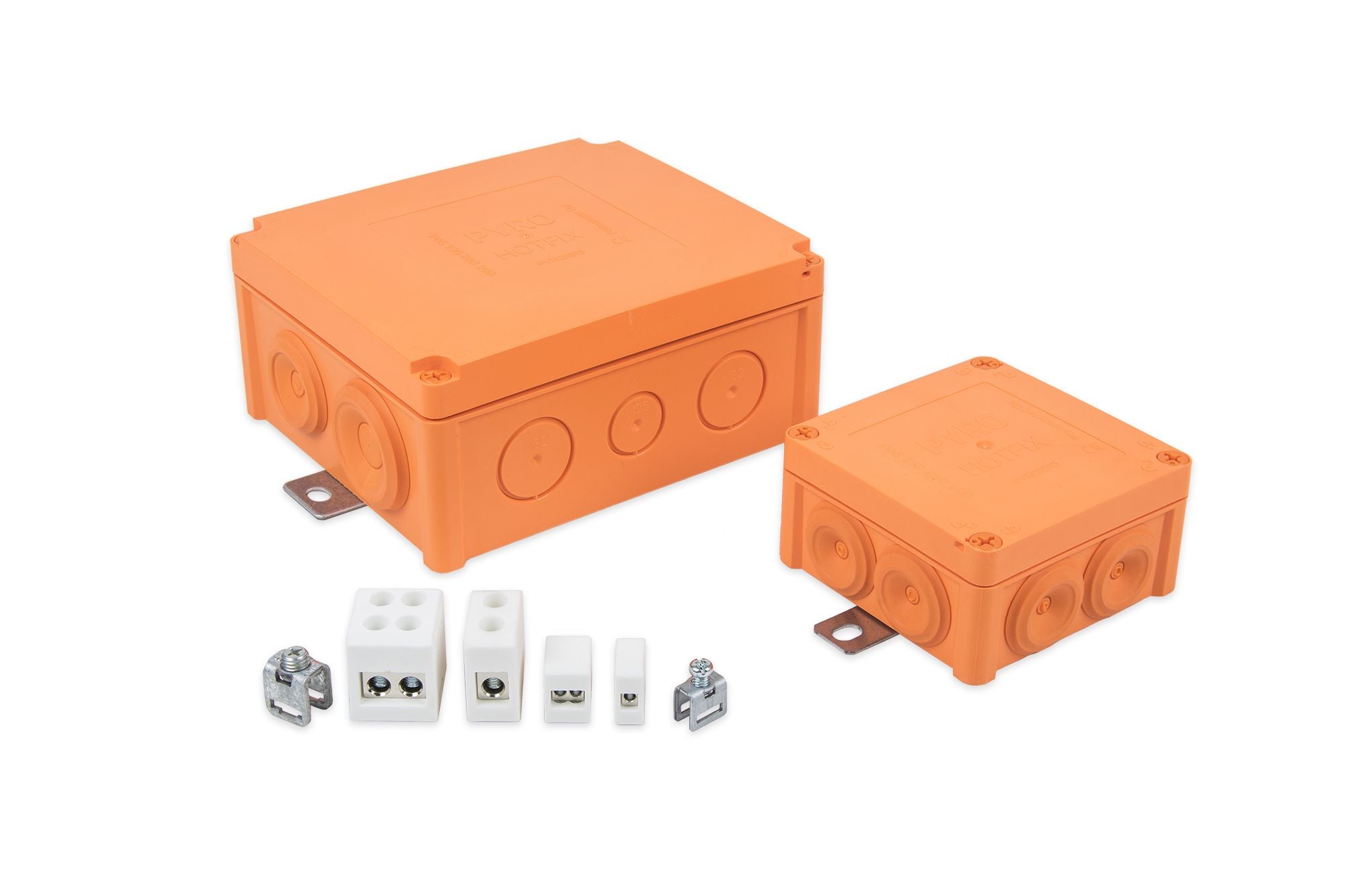

Jakorasia tai voima- tai heikkovirran suojakotelo standardin DIN 4102-12 mukaisesti suojaamassa virranjakelua, haaroitusrasioita ja alarasioita tulipalon vaikutuksilta 30 tai 90 minuutin ajan (palonkestoluokka E30 tai E90) koskien esim. hätävalaistusta, hälytysvirtapiirejä ja paloilmoitus- ja palohälytysjärjestelmiä. Hercules jakorasian sisällä voidaan käyttää tavallisia jakorasioita ja kytkentä voidaan tehdä tavallisilla liittimillä. Sisältää myös DIN-kiskot.

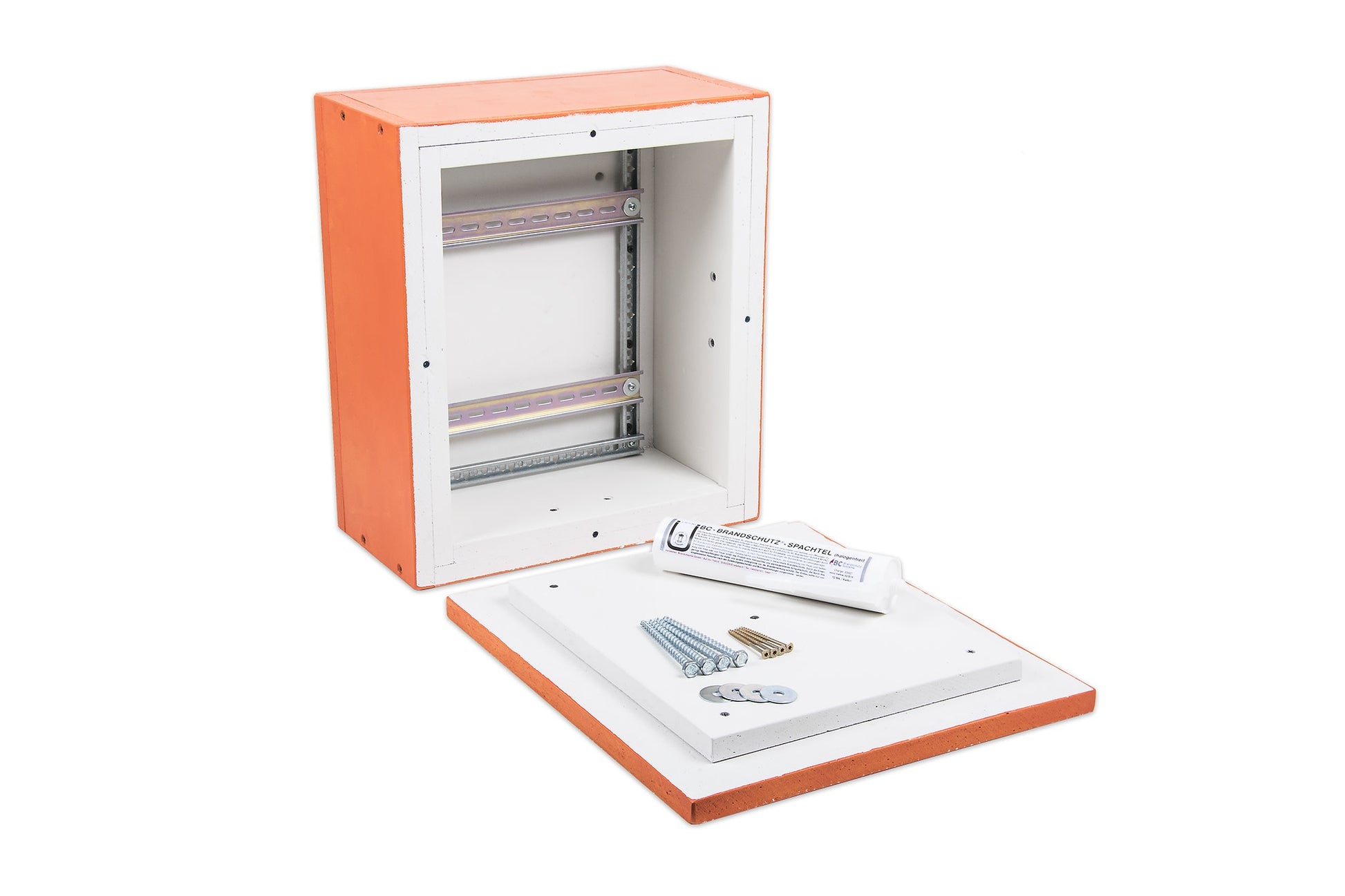

Toimituksen sisältö

  • Hercules-suojakotelo E30-E90 tyyppi AHD... (sisältää kulmakiinnikkeet, ruuvit, palonkestävän täytemassa patruunan SP S 100 SM-K)
  • Hercules-jakorasia E30-E90 tyyppi HS... (voimavirran jakorasia sisältäen kiinnitysruuvit, palonkestävän täytemassa patruunan S 100 SM-K, DIN-kiskot 35 x 7,5 x 250 mm)
  • Hercules-jakorasia E30-E90 tyyppi HI… (heikkovirran jakorasia sisältäen kiinnitysruuvit, palonkestävän täytemassa patruunan S 100 SM-K, QSA(LSA)-asennusrunko ... x 105 x 50 mm.

HUOM! Hercules-jakorasiaa tai suojakoteloa E30-E90 voidaan käyttää kaikille Dätwyler Keram -kaapelityypeille (N)HXH/(N)HXCH FE 180/E30-E60, (N)HXH/(N)HXCH FE 180/E90, JE-H(ST )H FE180/E30-E90/ JE-H(ST )HRH FE180/E30-E90.

Toiminta

Hercules-jakorasia suojaa tulen ja lämmön vaikutukselta sen sisällä olevat voima- ja heikkovirran liitännät ja haaroitukset.

Asennus

E30-E90 Hercules-jakorasian tai suojakotelon asennusaika on noin 10 minuuttia. Kannen kiinnitysruuvit kierretään esiporattuihin reikiin ilman tulppia. Kaapelin sisäänmenot ja ulostulot porataan koteloon ja tiivistetään palonkestävällä täytemassa pyroplast S 100 SM-K. Kaapeleita ei tarvitse kiinnittää erikseen.

ce
datwyler Image
Sähkönumero Tuotenimi Hinta KPL Tilaa
1690310 Jakorasia E90 Hercules (sisämitta 260x300x130) HS 263013 340x380x220 DIN Kirjaudu nähdäksesi hinnat
1690312 Jakorasia E90 Hercules (sisämitta 350x300x130) HS 353013 430x380x220 DIN Kirjaudu nähdäksesi hinnat
1690314 Jakorasia E90 Hercules (sisämitta 520x300x130) HS 523013 600x380x220 DIN Kirjaudu nähdäksesi hinnat
1690316 Jakorasia E90 Hercules (sisämitta 260x300x130) HI 263013 340x380x220 QSA Kirjaudu nähdäksesi hinnat
1690318 Jakorasia E90 Hercules (sisämitta 350x300x130) HI 353013 430x380x220 QSA Kirjaudu nähdäksesi hinnat
1690320 Jakorasia E90 Hercules (sisämitta 520x300x130) HI 523013 600x380x220 QSA Kirjaudu nähdäksesi hinnat
1690330 Suojakotelo E90 Hercules (sisämitta 260x300x130) AHD 263013 340x380x220 Kirjaudu nähdäksesi hinnat

Tekniset tiedot

Tuote nro Malli Tyyppi Ulkomitat (mm) Sisämitat (mm) DIN/LSA -kiskot
16 903 10 PYRO HS 263013 DIN Hercules-jakorasia E30-E90 340x380x220 260x300x130 DIN-kisko 1-rivinen
16 903 12 PYRO HS 353013 DIN Hercules-jakorasia E30-E90 430x380x220 350x300x130 DIN-kisko 2-rivinen
16 903 14 PYRO HS 523013 DIN Hercules-jakorasia E30-E90 600x380x220 520x300x130 DIN-kisko 3-rivinen
16 903 16 PYRO HI 263013 QSA Hercules-jakorasia E30-E90 340x380x220 260x300x130 LSA-pidike 6kpl
16 903 18 PYRO HI 353013 QSA Hercules-jakorasia E30-E90 430x380x220 350x300x130 LSA-pidike 11kpl
16 903 20 PYRO HI 523013 QSA Hercules-jakorasia E30-E90 600x380x220 520x300x130 LSA-pidike 13kpl
