Asennus- ja ohjauskaapelit E90 / PH120

Asennus- ja ohjauskaapelit E90 / PH120

(N)HXH FE180 E90 / PH120 Asennuskaapelit

  • Palonkestävä asennuskaapeli 0,6/1 kV (N)HXH, Keram
  • Halogeeniton Standardit VDE 0266 ja CENELEC HD 604 S1
  • Palonkestävyys (FE180) standardien VDE 0472-814 ja IEC 60331 mukaisesti
  • Järjestelmän palonkestoluokka E90* standardin DIN 4102-12 mukaisesti

Käyttökohteet:

Palonkestäviä asennuskaapeleita käytetään kohteissa, joissa tarvitaan erityistä suojaa tulelta ja liekeiltä suojaamaan ihmisiä ja laitteita ja joissa on noudatettava erityisen tiukkoja turvallisuusmääräyksiä. Soveltuu sisäkäyttöön. Ulkokäyttöä varten tuote on suojattava suoralta auringonvalolta. Kaapelin saa asentaa suoraan maahan tai veteen vain, jos käytetään suojaputkea. Nämä kaapelit täyttävät järjestelmän palonkestoluokalle E90 asetetut vaatimukset standardin DIN 4102-12 mukaisesti. Järjestelmän palonkestävyys taataan 400 V:n käyttöjännitteeseen saakka. Sallittu johtimen käyttölämpötila +90 ˚C.

HUOM! Kaapeleiden hintaan lisätään mahdollisesti katkaisu- ja kelausmaksu (kts. Toimitus ja palautusehdot).

ce
datwyler Image
Sähkönumero Tuotenimi Hinta M Tilaa
0434412 Asennuskaapeli-FRHF (N)HXH FRHF 2x1,5 N E90/PH120 Kirjaudu nähdäksesi hinnat
0434413 Asennuskaapeli-FRHF (N)HXH FRHF 2x2,5 N E90/PH120 Kirjaudu nähdäksesi hinnat
0434422 Asennuskaapeli-FRHF (N)HXH FRHF 3x1,5 S E90/PH120 Kirjaudu nähdäksesi hinnat
0434423 Asennuskaapeli-FRHF (N)HXH FRHF 3x2,5 S E90/PH120 Kirjaudu nähdäksesi hinnat
0434425 Asennuskaapeli-FRHF (N)HXH FRHF 3x6 S E90/PH120 Kirjaudu nähdäksesi hinnat
0434426 Asennuskaapeli-FRHF (N)HXH FRHF 3x10 S E90/PH120 Kirjaudu nähdäksesi hinnat
0434427 Asennuskaapeli-FRHF (N)HXH FRHF 3x16 S E90/PH120 Kirjaudu nähdäksesi hinnat
0434428 Asennuskaapeli-FRHF (N)HXH FRHF 3x25 S E90/PH120 Kirjaudu nähdäksesi hinnat
0434429 Asennuskaapeli-FRHF (N)HXH FRHF 3x35 S E90/PH120 Kirjaudu nähdäksesi hinnat
0434430 Asennuskaapeli-FRHF (N)HXH FRHF 3x50 S E90/PH120 Kirjaudu nähdäksesi hinnat
0434432 Asennuskaapeli-FRHF (N)HXH FRHF 4x1,5 S E90/PH120 Kirjaudu nähdäksesi hinnat
0434433 Asennuskaapeli-FRHF (N)HXH FRHF 4x2,5 S E90/PH120 Kirjaudu nähdäksesi hinnat
0434435 Asennuskaapeli-FRHF (N)HXH FRHF 4x6 S E90/PH120 Kirjaudu nähdäksesi hinnat
0434436 Asennuskaapeli-FRHF (N)HXH FRHF 4x10 S E90/PH120 Kirjaudu nähdäksesi hinnat
0434437 Asennuskaapeli-FRHF (N)HXH FRHF 4x16 S E90/PH120 Kirjaudu nähdäksesi hinnat
0434438 Asennuskaapeli-FRHF (N)HXH FRHF 4x25 S E90/PH120 Kirjaudu nähdäksesi hinnat
0434439 Asennuskaapeli-FRHF (N)HXH FRHF 4x35 S E90/PH120 Kirjaudu nähdäksesi hinnat
0434440 Asennuskaapeli-FRHF (N)HXH FRHF 4x50 S E90/PH120 Kirjaudu nähdäksesi hinnat
0434442 Asennuskaapeli-FRHF (N)HXH FRHF 5x1,5 S E90/PH120 Kirjaudu nähdäksesi hinnat
0434443 Asennuskaapeli-FRHF (N)HXH FRHF 5x2,5 S E90/PH120 Kirjaudu nähdäksesi hinnat
0434445 Asennuskaapeli-FRHF (N)HXH FRHF 5x6 S E90/PH120 Kirjaudu nähdäksesi hinnat
0434446 Asennuskaapeli-FRHF (N)HXH FRHF 5x10 S E90/PH120 Kirjaudu nähdäksesi hinnat
0434447 Asennuskaapeli-FRHF (N)HXH FRHF 5x16 S E90/PH120 Kirjaudu nähdäksesi hinnat
0434448 Asennuskaapeli-FRHF (N)HXH FRHF 5x25 S E90/PH120 Kirjaudu nähdäksesi hinnat
0434449 Asennuskaapeli-FRHF (N)HXH FRHF 5x35 S E90/PH120 Kirjaudu nähdäksesi hinnat
0434450 Asennuskaapeli-FRHF (N)HXH FRHF 5x50 S E90/PH120 Kirjaudu nähdäksesi hinnat
0434472 Ohjauskaapeli-FRHF (N)HXH FRHF 7x1,5 S E90/PH120 Kirjaudu nähdäksesi hinnat
0434473 Ohjauskaapeli-FRHF (N)HXH FRHF 12x1,5 S E90/PH120 Kirjaudu nähdäksesi hinnat
0434482 Ohjauskaapeli-FRHF (N)HXH FRHF 7x2,5 S E90/PH120 Kirjaudu nähdäksesi hinnat
0434483 Ohjauskaapeli-FRHF (N)HXH FRHF 12x2,5 S E90/PH120 Kirjaudu nähdäksesi hinnat
Tuotteet lisättiin koriin!

Tekniset tiedot
Rakenne
Johdin Kirkas kuparilanka, yksisäikeinen tai harvasäikeinen IEC 60228, EN 60228, (VDE 0295)
Johdineriste Kaksoiseriste, ristisilloitettu, kestävä Keram-erikoisyhdiste,VDE 0266 ”HXI1”
Välieriste Liekinkestävä, halogeeniton, termoplastinen yhdiste
Ulkovaippa Liekinkestävä polyolefiiniyhdiste, CENELEC HD 604 S1 ja VDE 0276-604 ”HM4”
Johdinvärit CENELEC HD 308 S2 ja VDE 0293
Vaipan väri Oranssi
Merkinnät DÄtwyler KERAM (N)HXH FE180 E90 1kV, N X MM2” VDE REG. NR. 7780 "VDS" ”TILAUSNRO” SWISS MADE ”VUOSI” ”METRIMITTA” tai pyynnöstä

Sähköiset ominaisuudet
Eristysresistanssi 0,6/1 kV
Koestusjännite 4 000 V, 50 Hz

Yleiset ominaisuudet
Min. taivutussäde asennettaessa ja kiinteässä asennuksessa15* x D (yksijohtiminen kaapeli)12* x D (monijohtiminen kaapeli)(D = ulkohalkaisija)kiinteä asennus *50 % vähentymä, jos asennetaan30 °C:seen mallinteen kanssa
Käyttölämpötila kiinteä asennus –45...+90 °C / asennettaessa –5...+50 °C
Halogeeniton, ei syövyttäviä palokaasuja IEC 60754-2, EN 50267-2-2, VDE 0482-267-2-2
Yksittäin itsesammuva ja paloa levittämätön IEC 60332-1-2, EN 60332-1-2, VDE 0482-332-1-2
Nippuna itsesammuva ja paloa levittämätön IEC 60332-3-22/-24 luokka A/C, EN 60332-3-22/-24 luokka A/C, VDE 0482-332-3-22/24 luokka A/C
Alhainen savunmuodostus IEC 61034-1/-2, EN 61034-1/-2, VDE 0482-1034-1/-2
Palonkestävyys [FE/PH] IEC 60331-11/-21 (180 minuuttia) , VDE 0472 osa 814 (FE180),IEC 60331-1, IEC 60331-2 (120 minuuttia),EN 50200, VDE 0482-200 (PH120) ja EN 50362,VDE 0482-362 (120 minuuttia), BS 6387 C/W/Z
Palonkestoluokka [E90] DIN 4102 osa 12
Sähkönumero Johdinten määrä x halkaisija Cu-osuus kg/km Kokonaispaino n. kg/km Ulkohalkaisija n. mm Palokuorma
04 344 12 2x1,5RE 29 178 11 0,48
04 344 13 2x2,5 RE 48 217 11,8 0,54
04 344 22 3x1,5 RE 43 200 11,5 0,53
04 344 23 3x2,5 RE 72 250 12,4 0,6
04 344 25 3x6 RE 173 403 14,6 0,77
04 344 26 3x10 RE 288 560 16,3 0,91
04 344 27 3x16 RM 461 878 20,2 1,29
04 344 28 3x25 RM 720 1299 24 1,75
04 344 29 3x35 RM 1008 1664 26,4 2,02
04 344 30 3x50 RM 1440 2189 29,8 2,51
04 344 32 4x1,5 RE 58 234 12,4 0,61
04 344 33 4x2,5 RE 96 296 13,4 0,69
04 344 35 4x6 RE 230 490 15,8 0,9
04 344 36 4x10 RE 384 695 17,8 1,07
04 344 37 4x16 RM 614 1089 22,1 1,54
04 344 38 4x25 RM 960 1618 26,3 2,05
04 344 39 4x35 RM 1344 2083 29 2,36
04 344 40 4x50 RM 1920 2752 32,8 2,97
04 344 42 5x1,5 RE 72 278 13,4 0,71
04 344 43 5x2,5 RE 120 353 14,5 0,81
04 344 45 5x6 RE 288 589 17,2 1,05
04 344 46 5x10 RE 480 832 19,3 1,25
04 344 47 5x16 RM 768 1361 24,8 1,86
04 344 48 5x25 RM 1200 1960 28,8 2,42
04 344 49 5x35 RM 1680 2547 32 2,86
04 344 50 5x50 RM 2400 3392 36,5 3,68
04 344 72 7x1,5 RE 101 331 14,4 0,81
04 344 73 12x1,5 RE 173 513 18,3 1,2
04 344 82 7x2,5 RE 168 426 15,6 0,92
04 344 83 12x2,5 RE 288 675 20 1,37
Tilaustuote 3x35+1x16 RM 1162 1833 27,4 2,13
Tilaustuote 3x50+1x25 RM 1680 2457 31,3 2,69
Tilaustuote 3x70+1x35 RM 2352 3362 35,6 3,34
Tilaustuote 3x95+1x50 RM 3216 4488 40,7 4,24
Tilaustuote 3x120+1x70 RM 4128 5532 44 4,82
Tilaustuote 3x150+1x70 RM 4992 6666 48 5,7
Tilaustuote 3x180+1x95 RM 6240 8315 53,4 7

Vakiokelakoko 500m.

RE = pyöreä yksisäikeinen

RM = pyöreä harvasäikeinen johdin

Asiakirjat
Datalehti asennuskaapelit E90 Palonkestävät tuotteet Pistesarjat Palonkestävät asennukset Pistesarjat

Yhteensopivia tuotteita

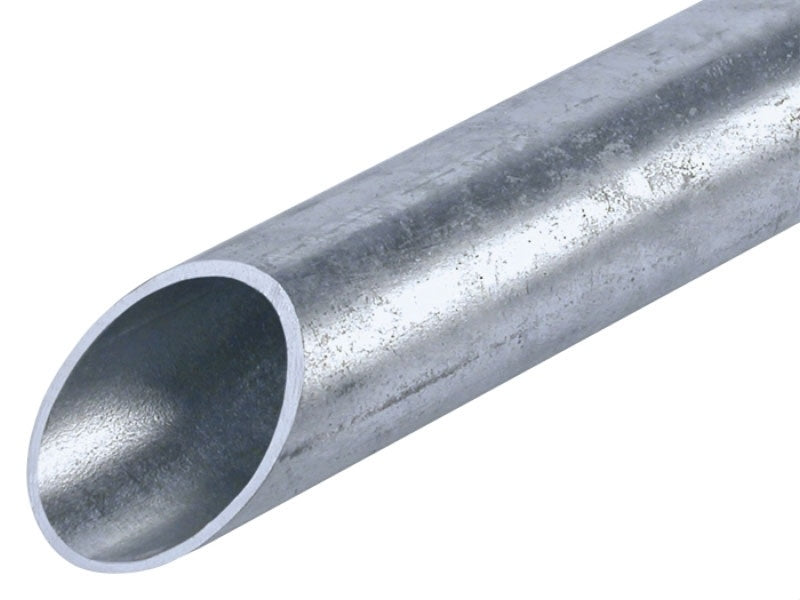

  • Teräsputket E30–E90

  • SAS Yksittäiskiinnike E30–E90

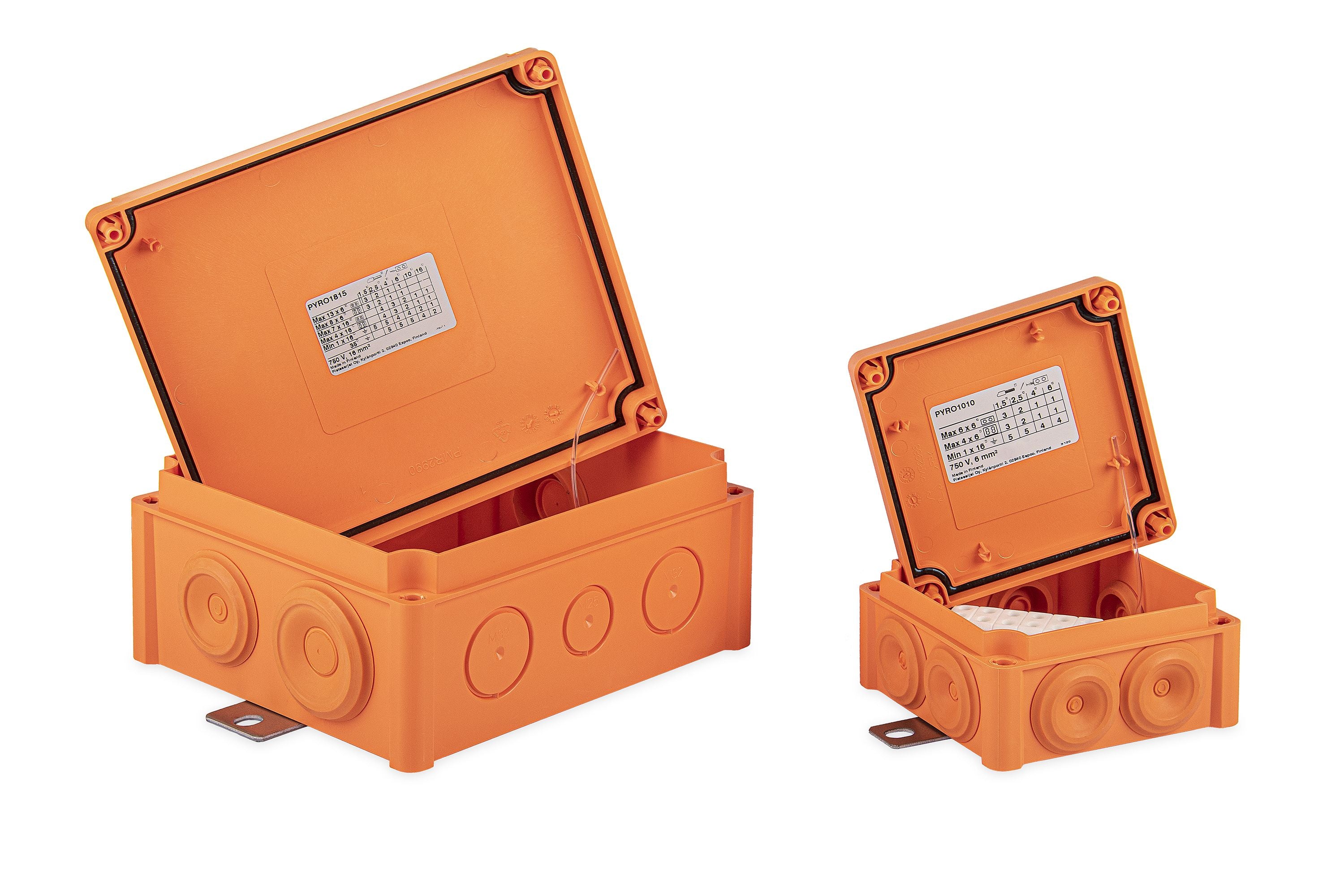

  • PYRO HOTFIX metalliset palojakorasiat E30–E90

  • PYRO HOTFIX muoviset palojakorasiat E30–E90

  • Hermann kaapelikannake E30–E90

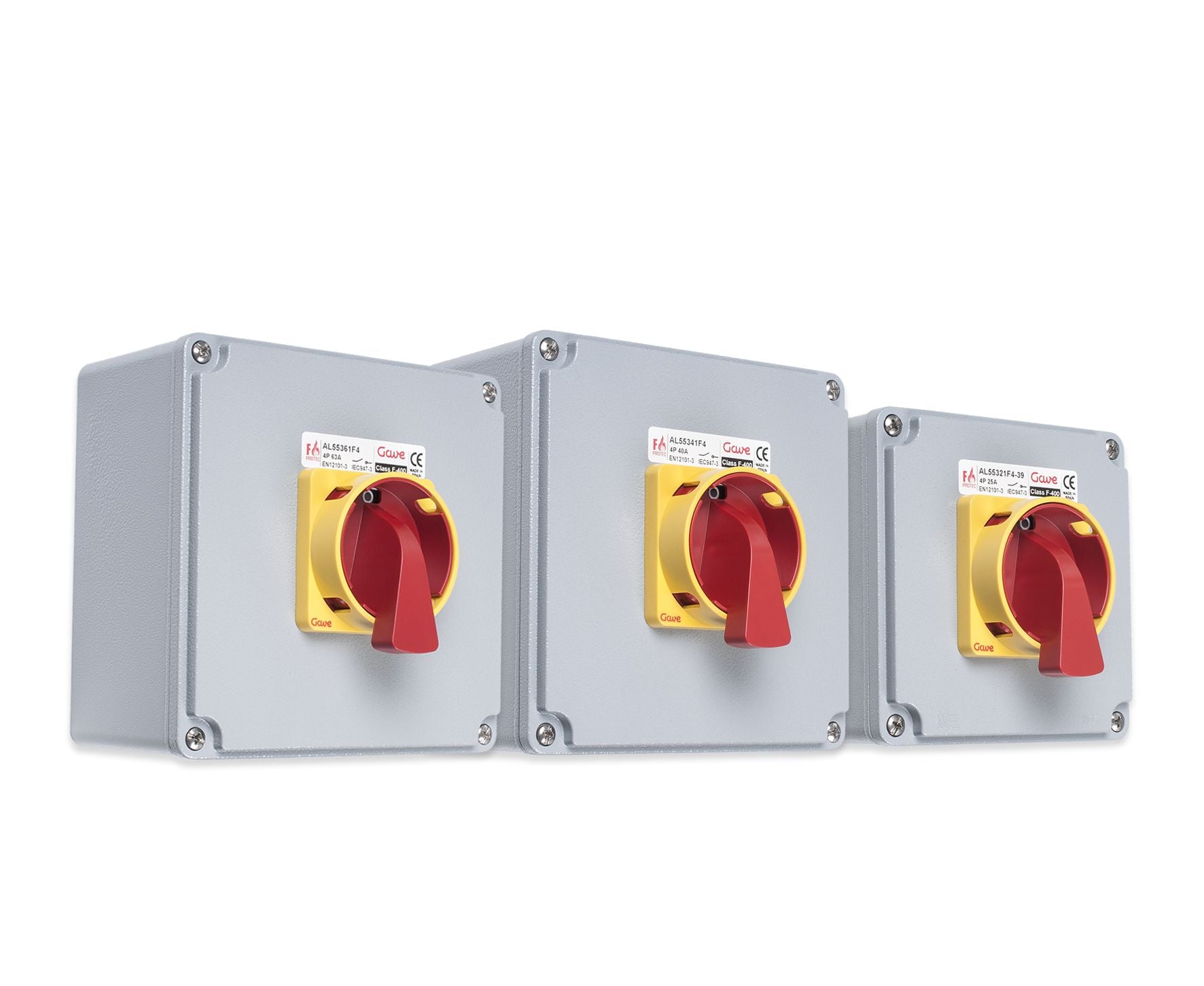

  • Palonkestävä EMC-suojattu turvakytkin ja väännin F400 25-250A 3-6P ilman läpivientiholkkeja
